Thay thế bánh răng & timing wheel Thrustmaster TMX/T150 (mẫu 2 mảnh)

Giới thiệu

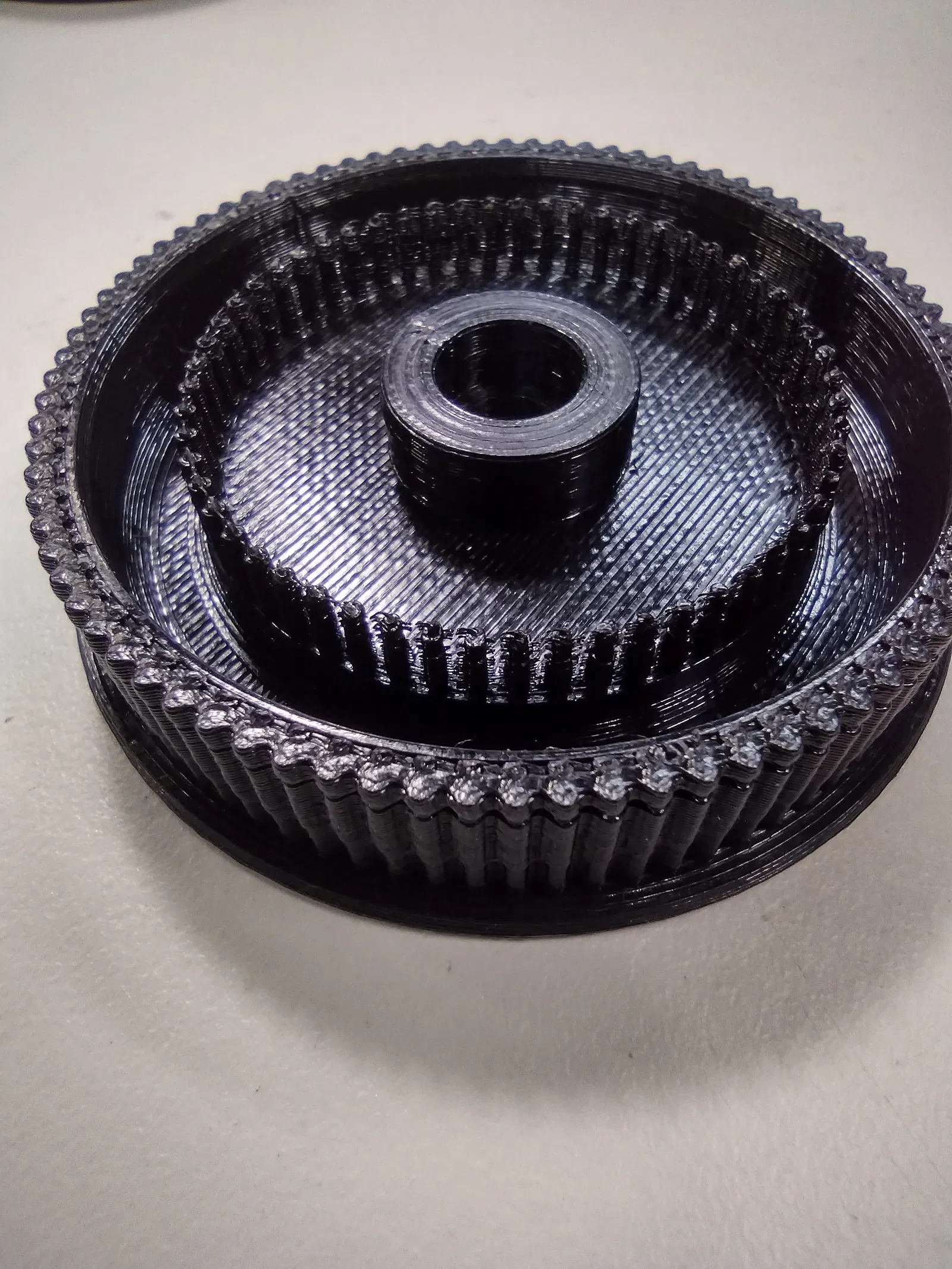

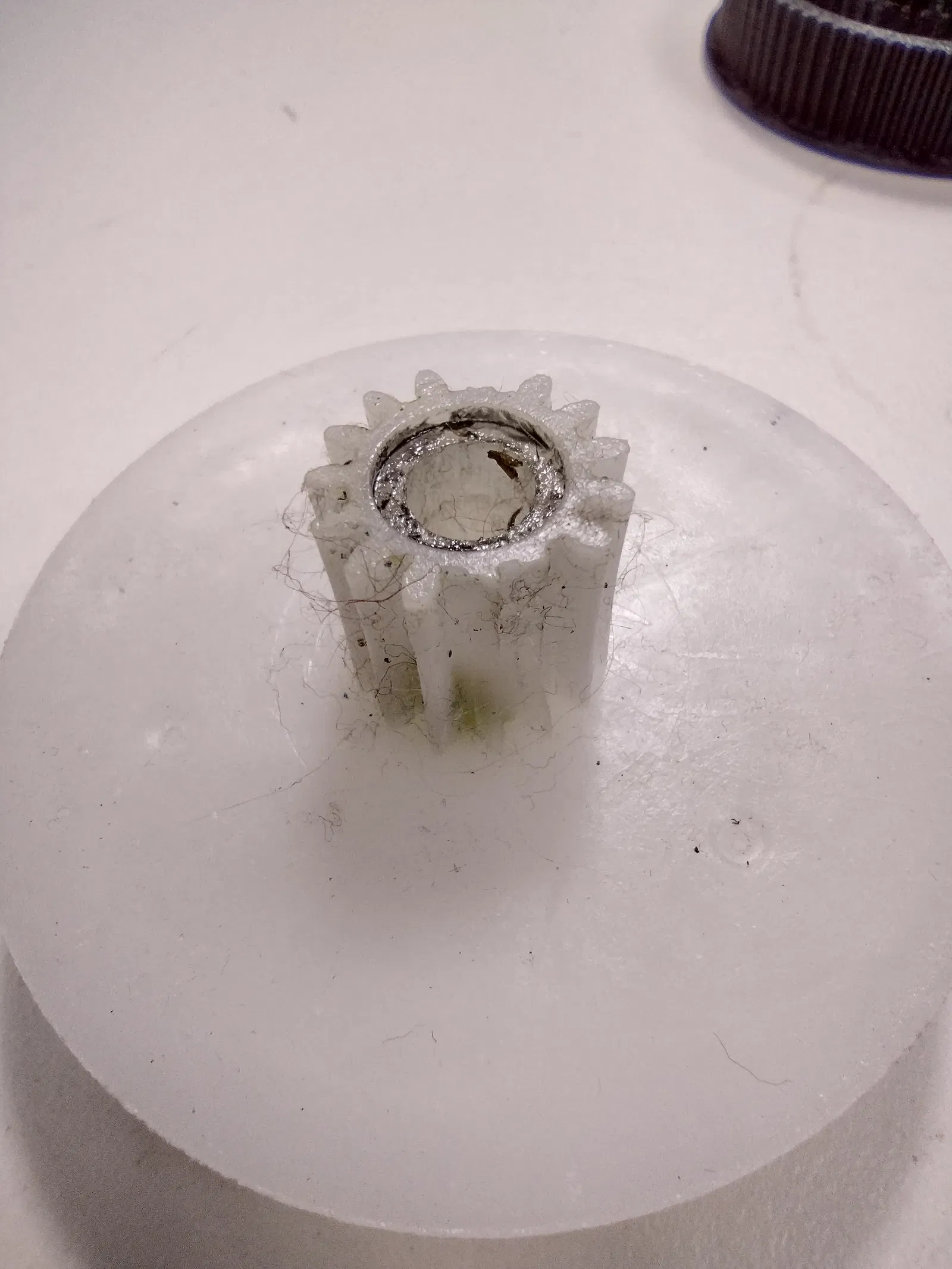

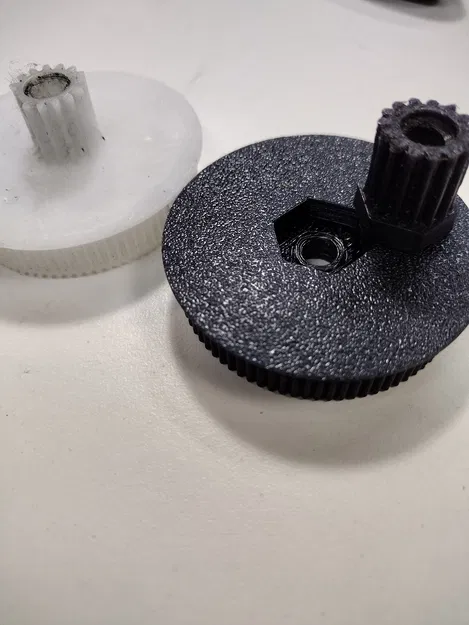

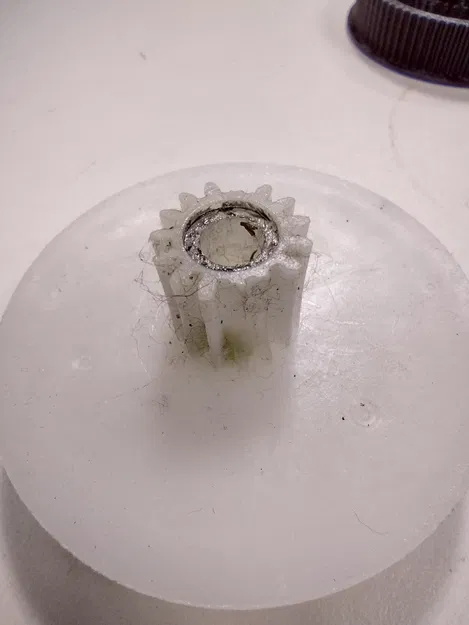

Điểm yếu trên các dòng vô lăng Thrustmaster giá mềm là bánh răng nhựa và optical timing wheel. Dùng lâu sẽ bị mòn và nếu tác lực đủ mạnh thì có thể bị trượt/rọc mất răng. Mình lấy cảm hứng từ các mẫu Thingiverse bên dưới nhưng tự thiết kế lại từ đầu để gộp timing wheel và bánh răng chính thành một món, còn spur gear tách riêng để in dễ hơn và hạn chế phải dùng support. Mình cũng tối ưu lại biên dạng răng để tăng độ bền.

• https://www.thingiverse.com/thing:2754967

• https://www.thingiverse.com/thing:4063945

Thiết lập in (Print settings)

• Scale bánh răng nhỏ trong khoảng 99.5–100.5% có thể giúp khớp vừa hơn nếu máy in của bạn chưa tune thật chuẩn.

• PLA / PLA+ (không khuyến nghị PETG và ABS nhưng có thể vẫn dùng được)

• Nozzle 0.4mm hoặc nhỏ hơn

• Fan speed 50% hoặc thấp hơn – cực kỳ quan trọng cho các “ngón” của timing wheel

• Layer height 0.2mm hoặc thấp hơn

• 3 perimeters cho nozzle 0.4mm – nozzle nhỏ hơn thì tăng sao cho tổng bề dày perimeter ít nhất 1.2mm

• 50% gyroid infill

• Auto supports (kiểu snug hoặc organic) dùng cho bánh răng lớn là OK để đỡ phần lỗ trung tâm

Hậu xử lý (Post-processing)

• Dù máy in có chuẩn cỡ nào thì nhiều khả năng vẫn sẽ có sợi nhựa mảnh (stringing) vướng giữa các “ngón” của timing wheel, và điều này sẽ ảnh hưởng tới optical sensor. Bạn sẽ phải rạch/cắt các sợi này bằng dao lam hơ nóng thật cẩn thận. Nếu làm gãy hoặc làm bẹt một “ngón” thì coi như phải in lại vì sai timing là hỏng! Dán lại một “ngón” gần như rất khó. ĐỪNG thổi khí nóng vào các “ngón” với hy vọng sợi tơ tự bay mất — ngược lại, các “ngón” sẽ mềm rồi đổ xuống làm hư bản in.

• Nếu bánh răng lớn lắp vào trục bị chặt quá, bạn có thể dùng mũi khoan để nới (ream) hoặc thổi khí nóng xuyên qua lỗ vài giây để làm mềm.

• Dùng keo superglue dán bánh răng nhỏ vào bánh răng lớn; kẹp chặt hai bánh răng với nhau trong lúc keo khô

Hướng dẫn lắp đặt – kèm nâng cấp con lăn bi (ball-bearing roller) khoảng $10

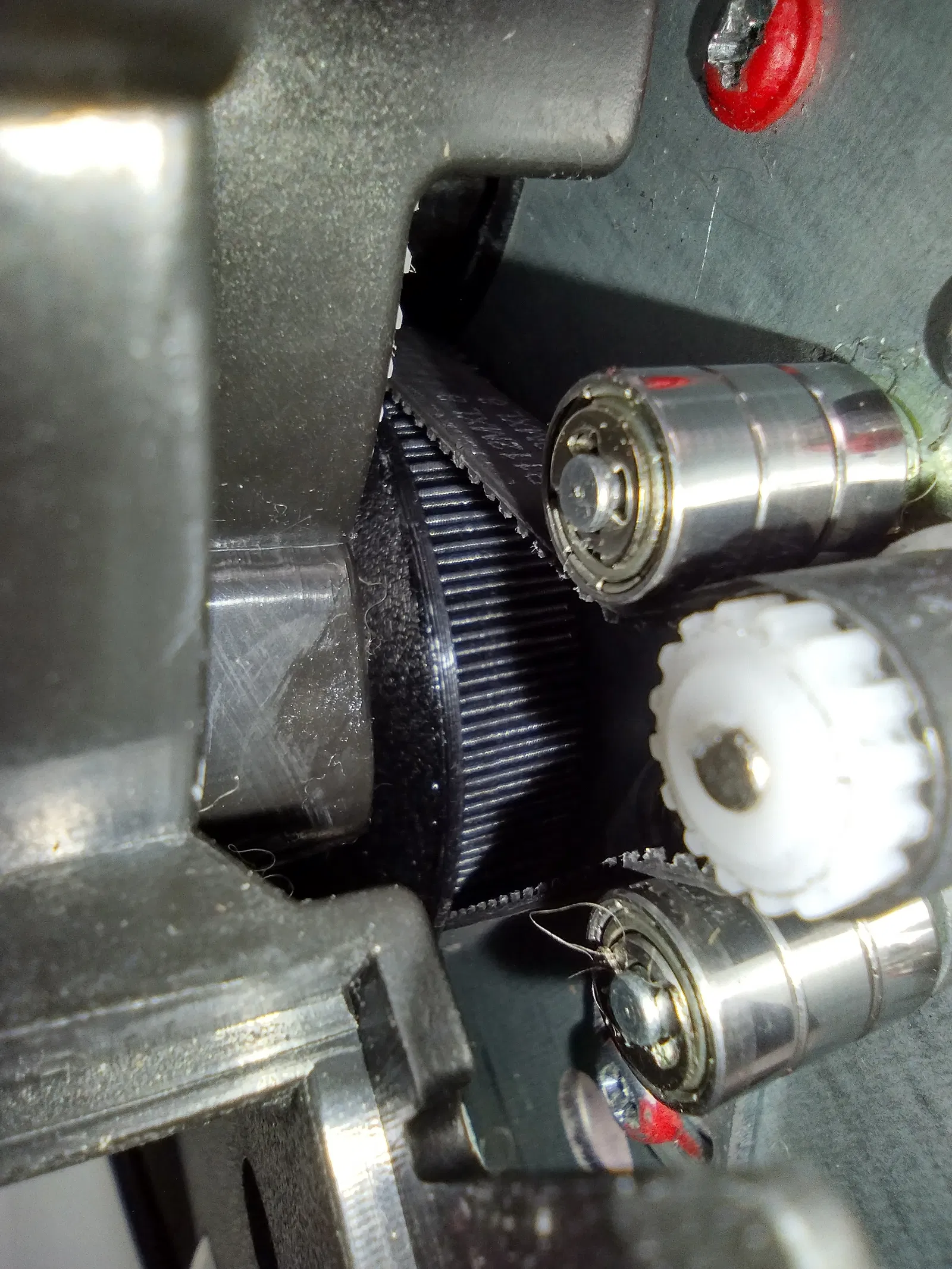

Dùng video này như một hướng dẫn tháo/lắp tham khảo. Mình rất khuyến nghị nâng cấp các con lăn tăng đai (belt tensioner rollers) khi bạn đã tháo tung mọi thứ ra. Bạn sẽ cần 6 vòng bi [3mm x 8mm x 4mm] hoặc 6 vòng bi [3mm x 9mm x 4mm].
