Pico GPS Clock - Mặt ốp 1U cho Mini Rack (Raspberry Pi Pico)
Thiết kế mặt ốp 1U cho Mini Rack dành cho đồng hồ Pico dùng GPS cực chính xác. In úp mặt trước, không cần supports. Gồm 2 file STL: bản tiêu chuẩn và bản có filter tích hợp 0.12mm để xuyên sáng.
Mô tả

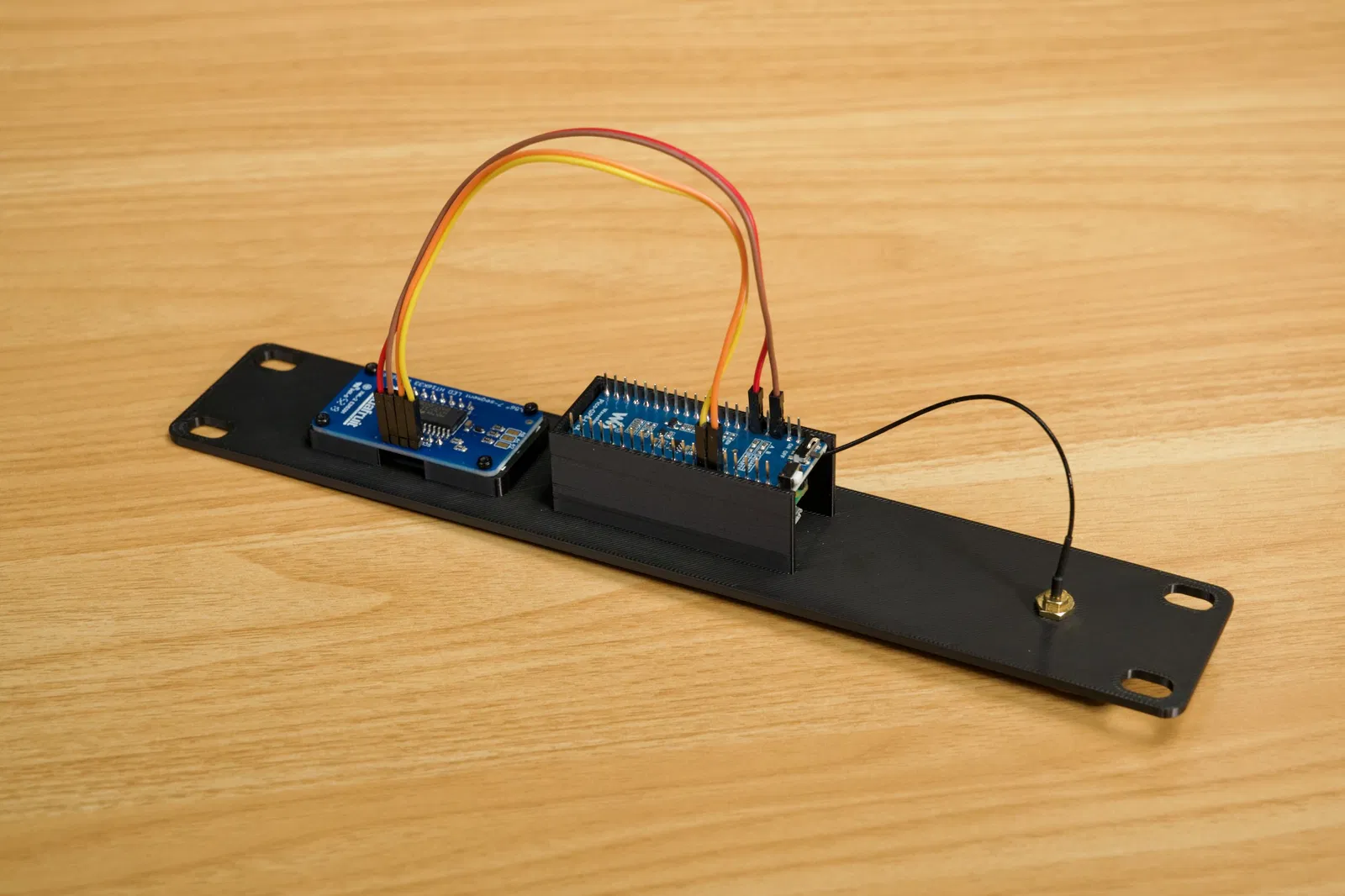

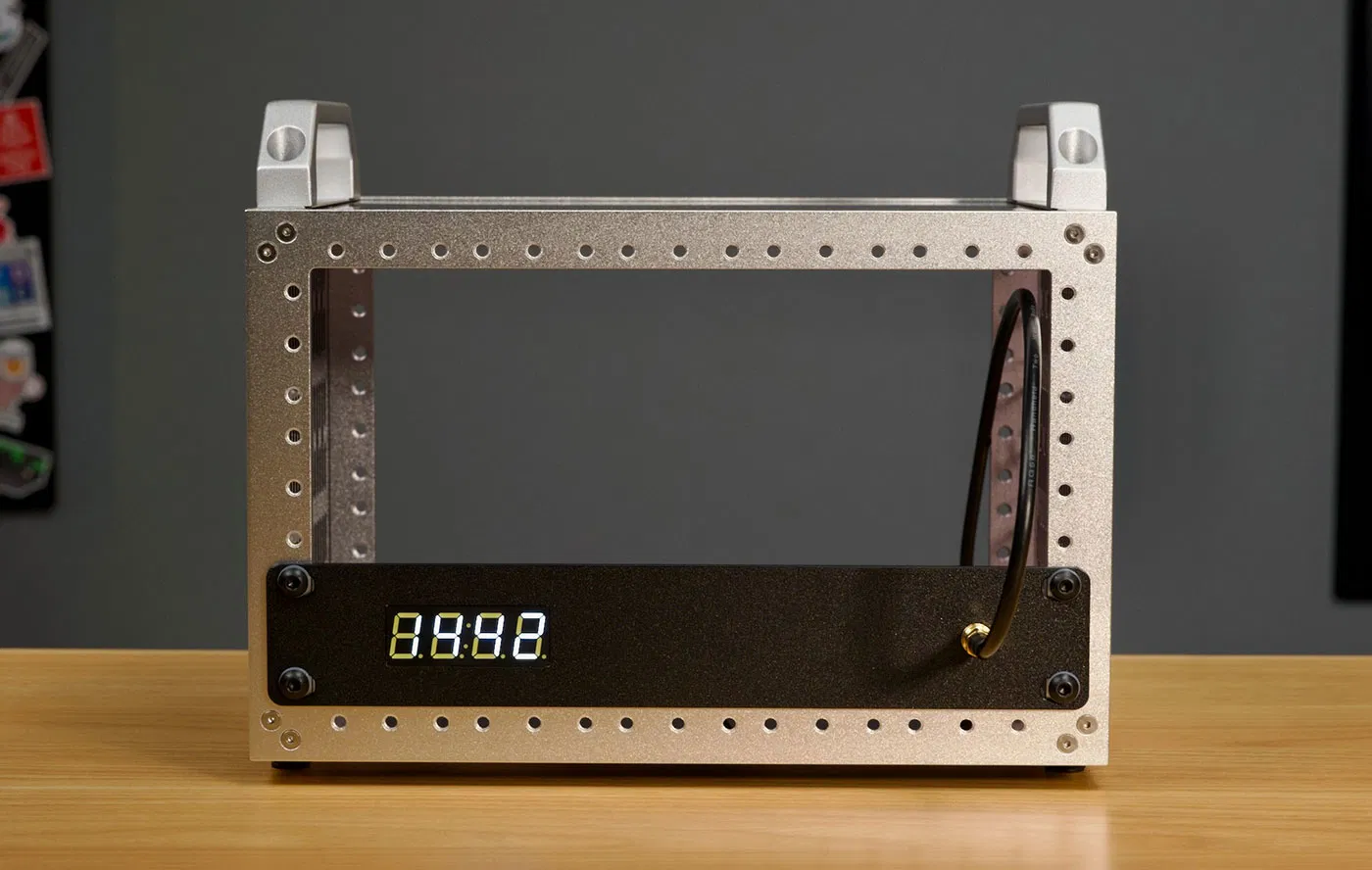

Mặt ốp (faceplate) này giữ toàn bộ linh kiện cho một chiếc đồng hồ dùng GPS có độ chính xác rất cao, chạy trên Raspberry Pi Pico, Pico 2, hoặc Pico W/2W.
Hướng dẫn lắp ráp đầy đủ nằm trong repo time-pi của mình: Pico 1U GPS Clock for Mini Rack
Khi in, đặt mặt trước của faceplate úp xuống bàn in, không cần supports. Dung sai của cụm đồng hồ khá sát, nên bạn không nhất thiết phải dùng vít giữ (retention screws) — nhưng nhớ đảm bảo máy in của bạn đủ chuẩn, không là có thể phải chà nhám bề mặt bên trong để màn hình 7 segment vừa khít!
Có 2 file STL đi kèm:
-
Pico GPS Clock 1U Faceplate.stl: Faceplate tiêu chuẩn, bạn có thể để trần phần mặt đồng hồ, hoặc dán thêm tape/filter của riêng bạn phía trước để dễ đọc hơn
-

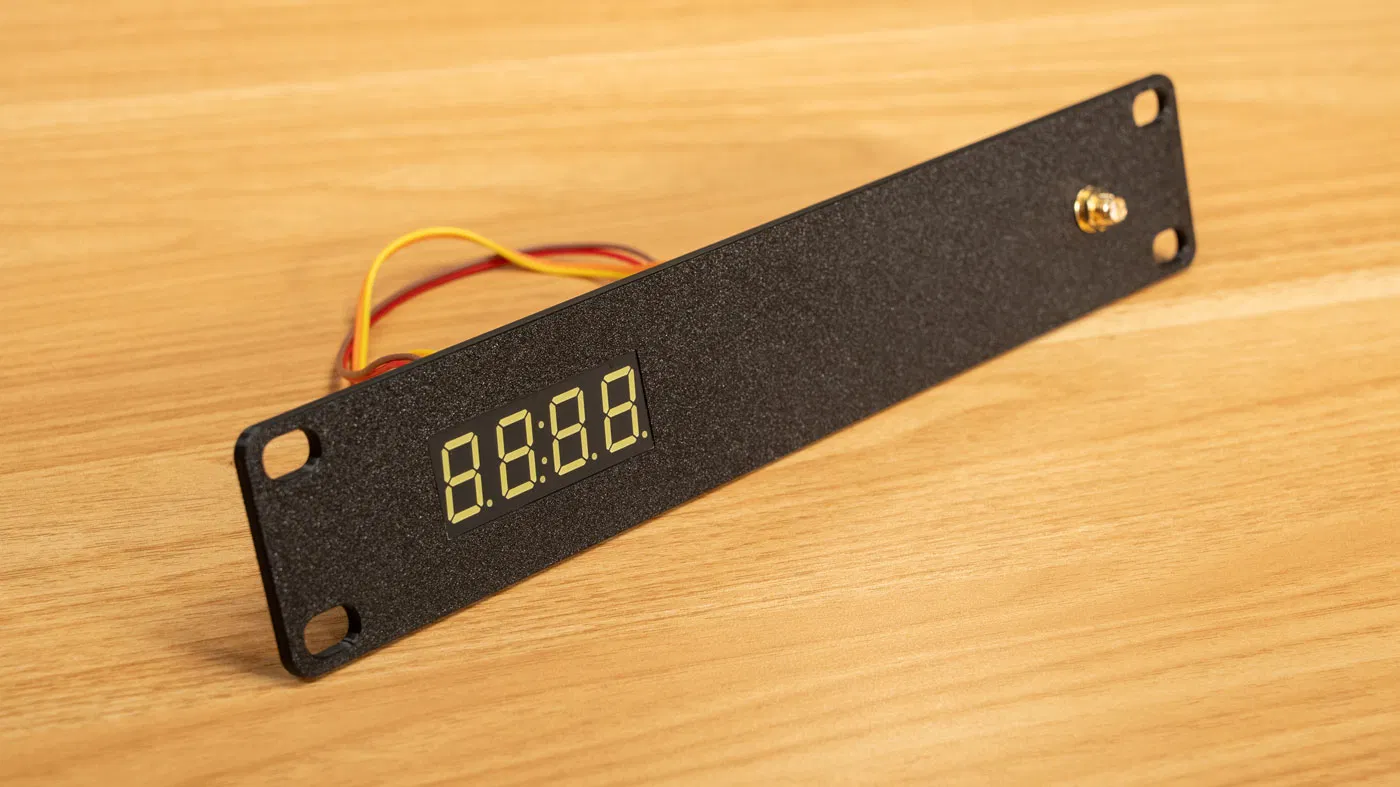

Pico GPS Clock 1U Faceplate - 0.12mm integrated filter: Tùy loại filament bạn dùng, một lớp 0.12mm thường sẽ đủ xuyên sáng để mặt đồng hồ chiếu qua, tạo cảm giác đồng hồ như được “nhúng” bên trong bản in.
