Hệ thống đi dây dưới bàn với khay đôi và ổ cắm điện

Khay đôi đi dây dưới bàn kèm ổ cắm điện

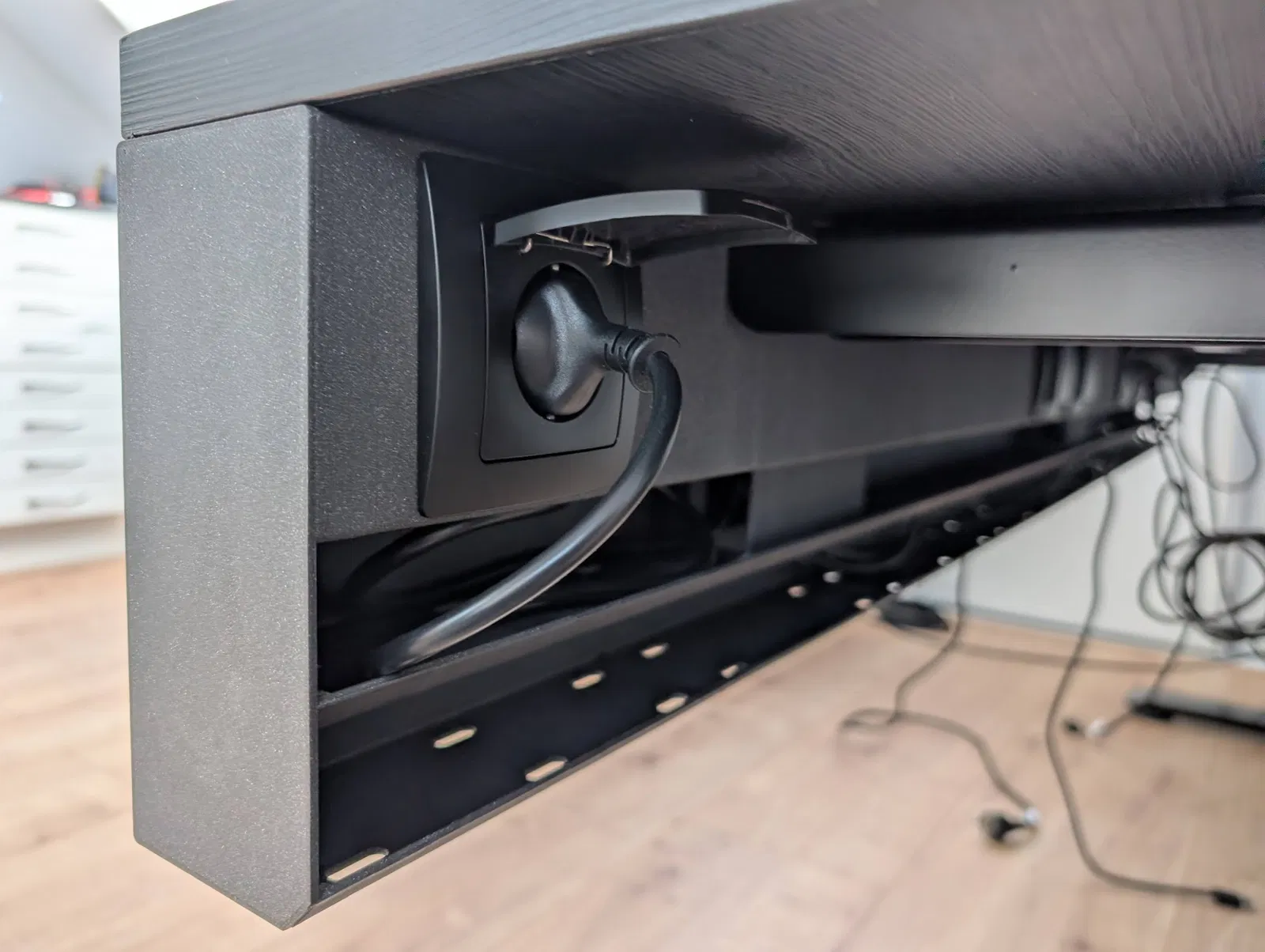

Phía sau bàn của mình quay ra phía phòng, nên mình muốn thiết kế một hệ thống để giấu dây và các ngàm kẹp màn hình ARCTIC X1-3D. Mình cũng muốn có ổ cắm điện với các nhóm nguồn có thể bật/tắt riêng, để có thể tắt PC, toàn bộ màn hình và các ổ cắm khác một cách độc lập. Và mình muốn có nhiều khay, để có thêm lựa chọn sắp xếp dây; ví dụ tách dây audio khỏi dây nguồn để hạn chế nhiễu (crosstalk).

Hệ khay đi dây này được thiết kế riêng cho 3D printing. Gần như mọi thứ đều có thể in mà không cần support. Các phần cho ngàm kẹp màn hình là những chi tiết duy nhất cần support. Bạn có thể phối nhiều chiều dài khác nhau cho đúng nhu cầu và dùng chốt nối (connector pins) để canh thẳng hai khay với nhau. Vì không phải máy in nào cũng có cùng dung sai, mình có cung cấp nhiều phiên bản với mức “free play” khác nhau để bạn chọn cái khít nhất. Với Prusa XL của mình, mình dùng free play 0.1mm cho connector pins và 0.05mm cho end caps. Free play 0.05mm cho end caps giúp nắp chụp đủ chặt để trượt vào mà không cần keo hay băng keo để giữ.

Các lỗ trên khay có 2 mục đích: cho phép dùng mũi Torx dài 20cm để với tới ốc, và có thể luồn Velcro để bó dây lại.

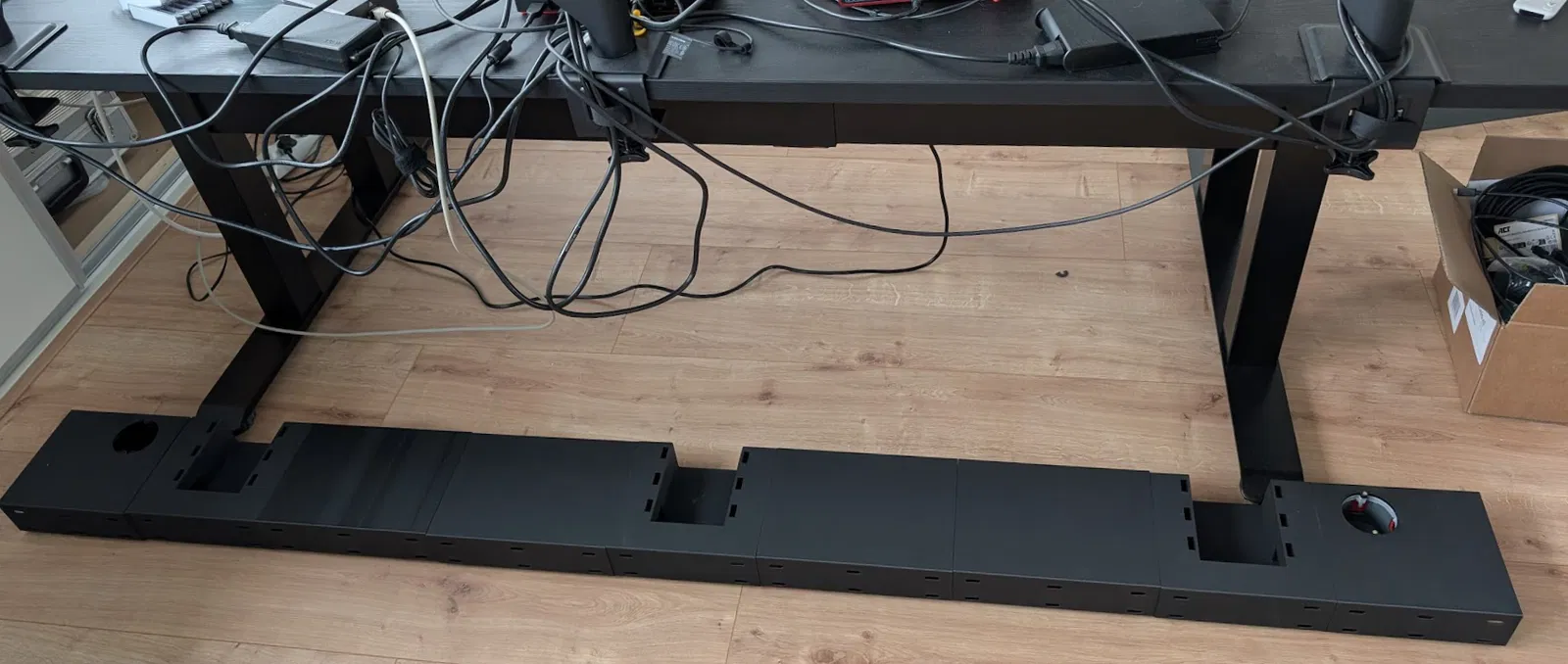

Trong ảnh vẫn còn vài đoạn dây hơi bừa bộn, vì mình vẫn đang làm một hệ treo adapter nguồn và docking station dưới bàn, nên chưa thể làm cable management “chốt hạ” được :-).

Hướng dẫn in (Print instructions)

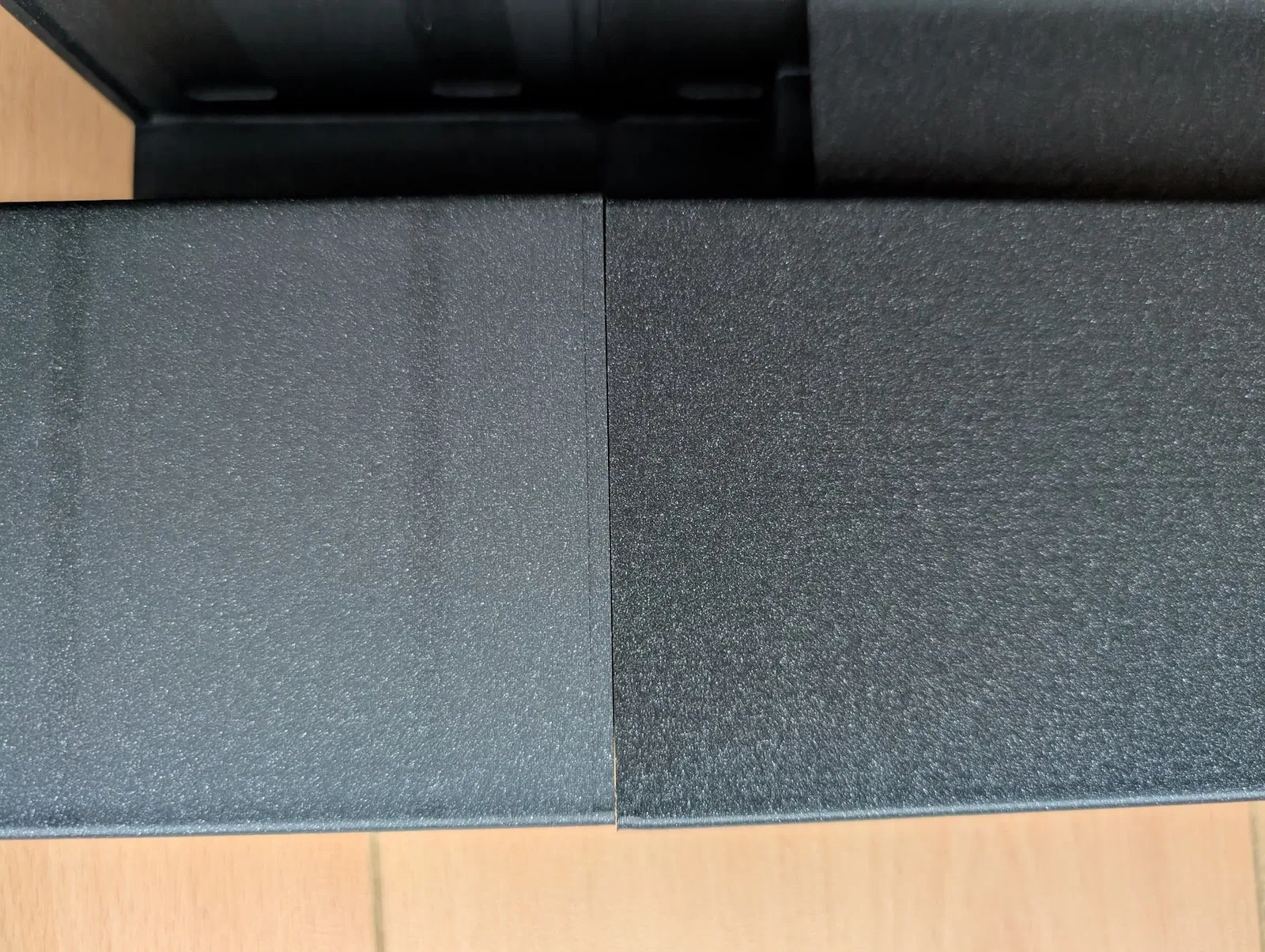

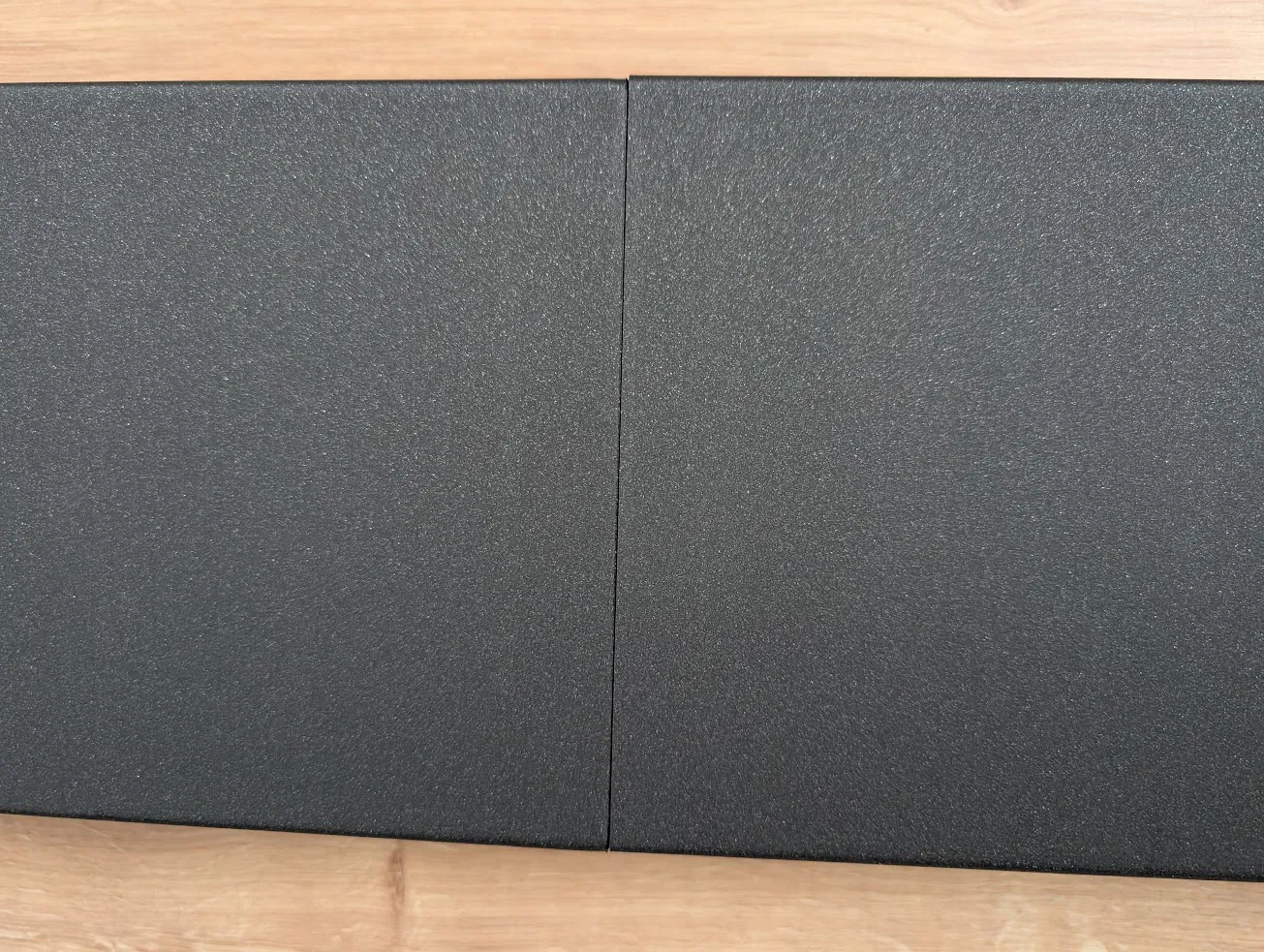

Nếu bạn muốn bề mặt/ngoại hình đồng đều, quan trọng là in cùng một speed profile và cùng thiết lập stealth! Mình quyết định bật stealth vì có vài bản in mất khoảng 24 tiếng, và nếu không bật stealth thì tiếng máy in có thể làm mình thức giấc ban đêm. Mình in toàn bộ bằng filament Prusament galaxy black và nhận ra: in với structural profile (chậm) thì bản in trông tối hơn, bóng hơn và thấy vân layer rõ hơn so với khi in bằng speed profile — speed profile cho bề mặt lì (matt) và layer ít thấy hơn (cũng xem ảnh hai khay đặt cạnh nhau với hai “màu” khác nhau). Cá nhân mình thích kiểu matt hơn, nên mình chọn speed profile (lại còn in nhanh hơn) và bật stealth.

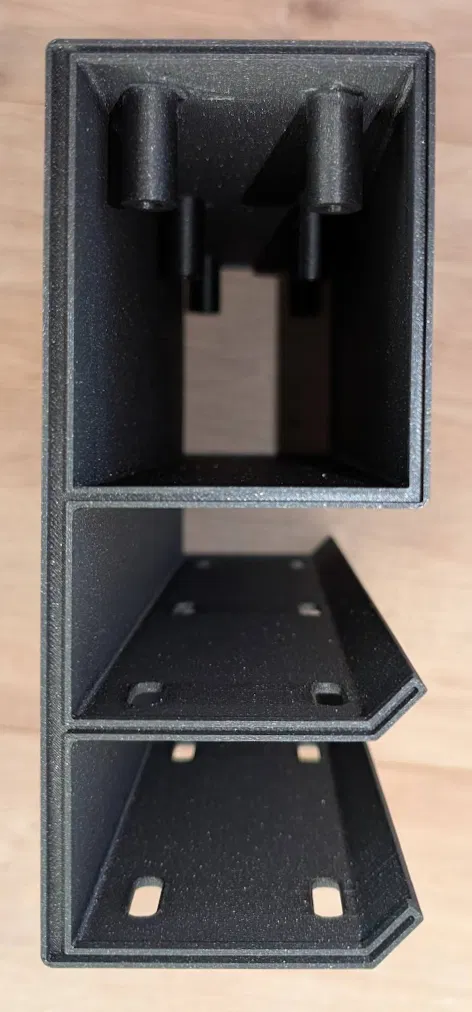

In các khay đi dây theo phương nằm nghiêng/đặt cạnh (on the side) thì không cần support. Mình không dùng brim vì không cần; và khi lỡ dùng brim thì tháo ra khá khó, đồng thời làm việc đưa connector pin vào khó hơn.

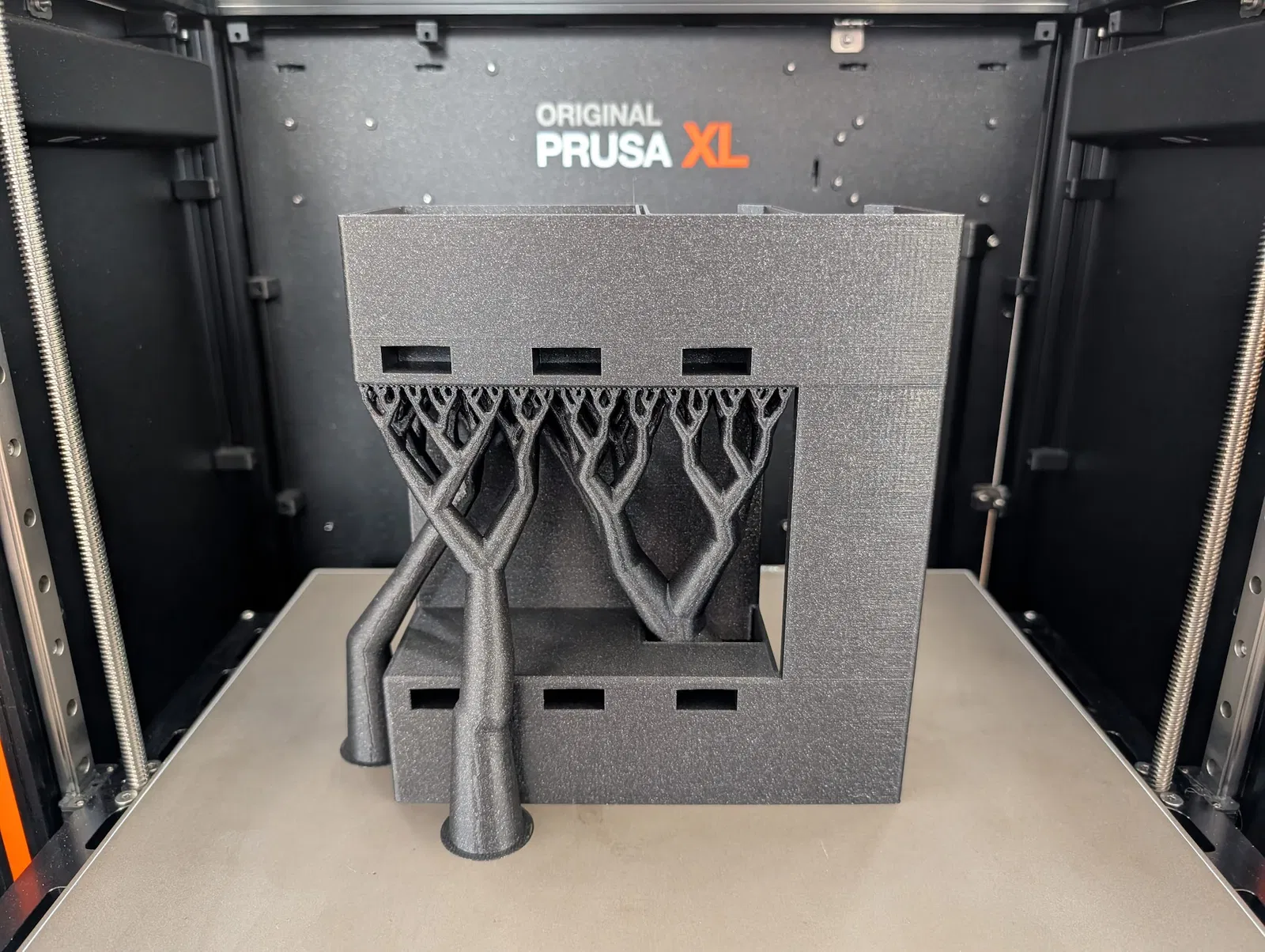

"Desk cable system monitor arm cover - cable system" cần tree support; mình tự tô support (paint) bằng fill tool và đảm bảo không tạo support trong các lỗ kẹp (clamp holes), vì trừ khi là support hòa tan, còn không thì về sau không có cách lấy ra được.

"Desk cable system monitor arm cover - backplate" cần support thường (regular support) ở phía dưới phần ngàm kẹp khi in phần cover theo kiểu dựng đứng.

Mình có tùy chỉnh các thiết lập sau:

• Stealth bật

• Speed profile

• Perimeters: 3

• Fill pattern: Gyroid 15%

Lắp ráp (Construction)

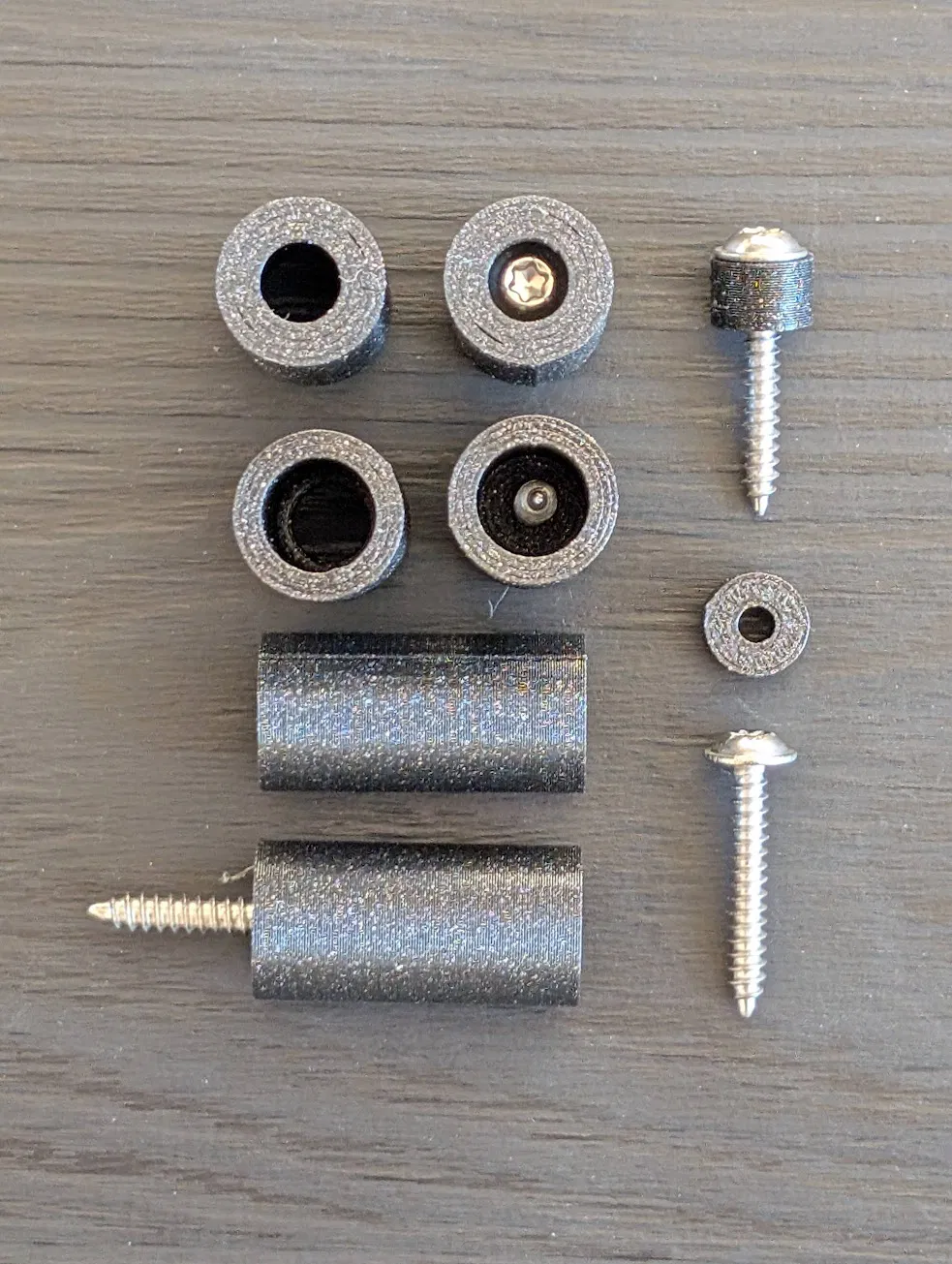

Về ốc, mình dùng loại "Flat Head Wood Screws torx M3 x 20 mm Self Tapping Screws with Disk, Stainless A2 V2A Torx Screws, Full Thread, Plate Screws Stainless Steel". Vặn ốc vào vòng ốc (screw ring) rồi cho vào trong ống giữ ốc (screw holder tube) với đầu Torx hướng về phía lỗ nhỏ. Sau đó canh thẳng toàn bộ với lỗ trên khay đi dây, đưa mũi Torx vào để chắc là vừa, rồi chấm một giọt keo siêu dính (super glue) ở cạnh chỗ tiếp giáp ống/khay và xoay nhẹ cái ống. Keo nên chỉ thấm len giữa hai bề mặt vật liệu. Giữ con ốc nằm hoàn toàn trong ống để tránh phần ốc + vòng bên trong bị keo dính cứng vào khay.

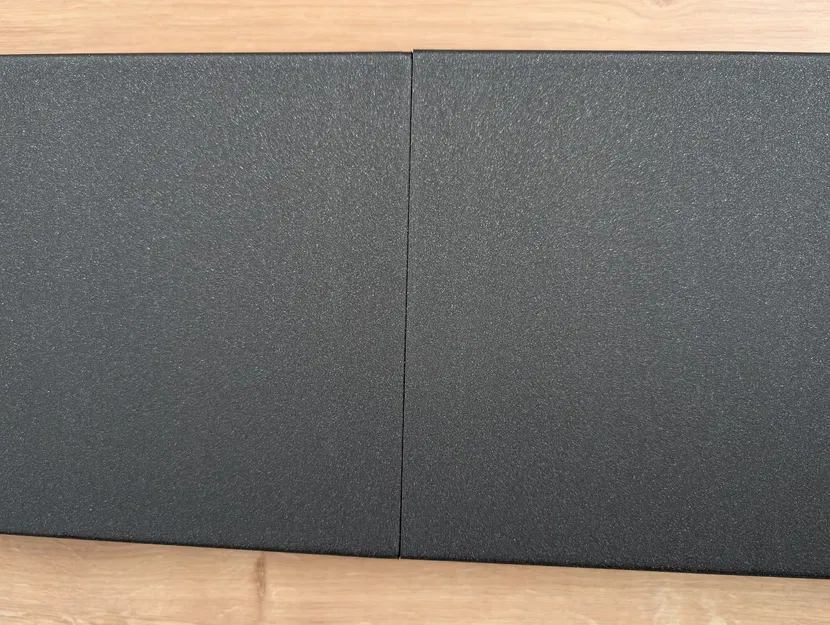

Vì mình muốn giữ khả năng sửa/chay hoặc thay từng phần khay, nên mình quyết định không dán keo tất cả khay lại với nhau trước khi bắt vít dưới bàn. Việc này khiến khi lắp không tránh khỏi những khe nhỏ khoảng 1mm chỗ này chỗ kia. Mình thì muốn liền lạc không khe hơn, nhưng thật ra cũng không quá khó chịu miễn là bố cục chiều dài khay nhìn cân đối. Chỉ lưu ý là các đường nối này sẽ cộng vào tổng chiều dài của cả cụm. Bạn có thể cân nhắc kết thúc ở phía cạnh bàn quay vào tường để phần dư vài milimet ít bị thấy hơn. Mình cũng tự hỏi nếu dán hết lại thì sao… khả năng cao là một bản in 3D dài 2 mét cũng khó mà thẳng tuyệt đối.

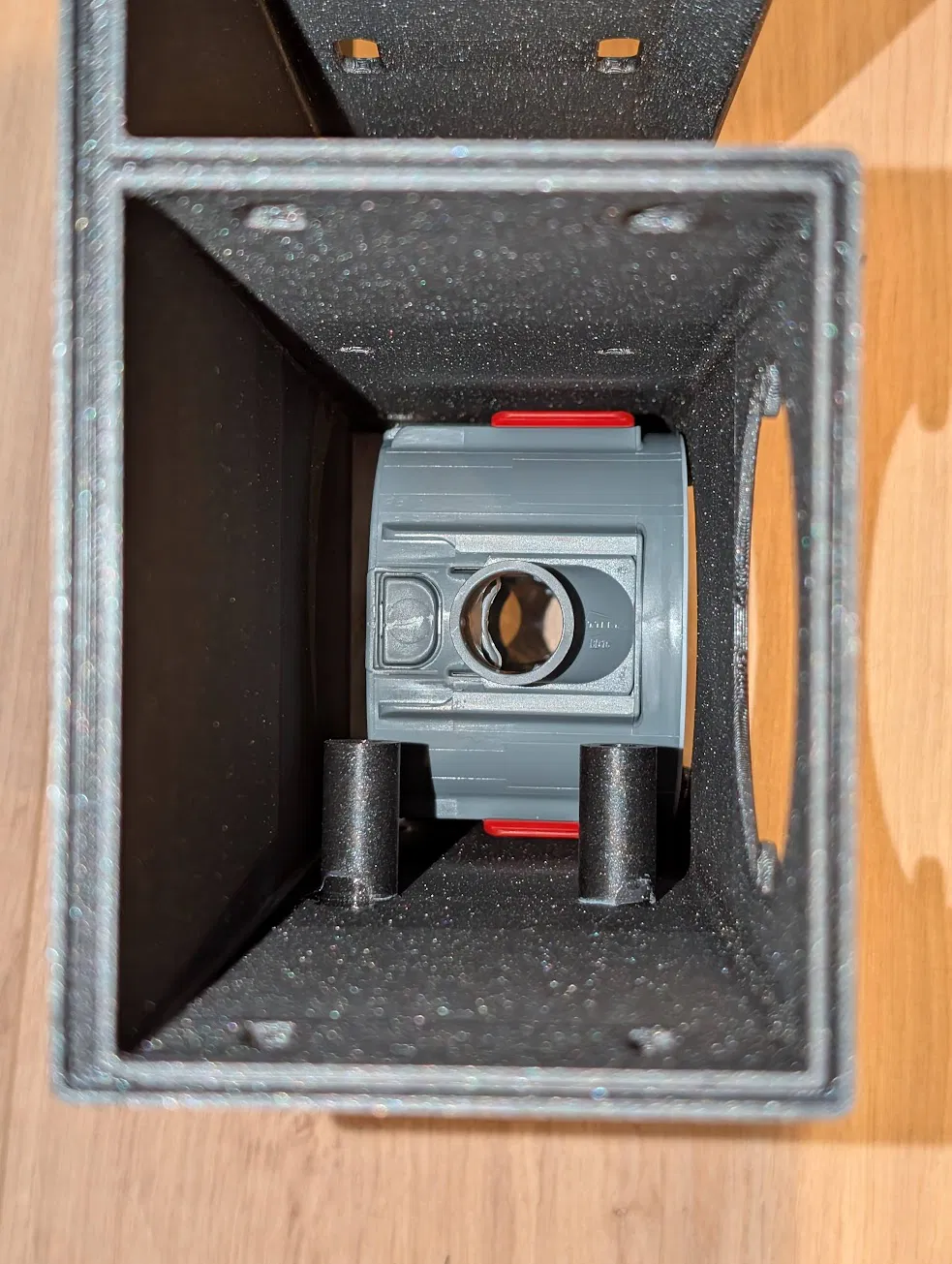

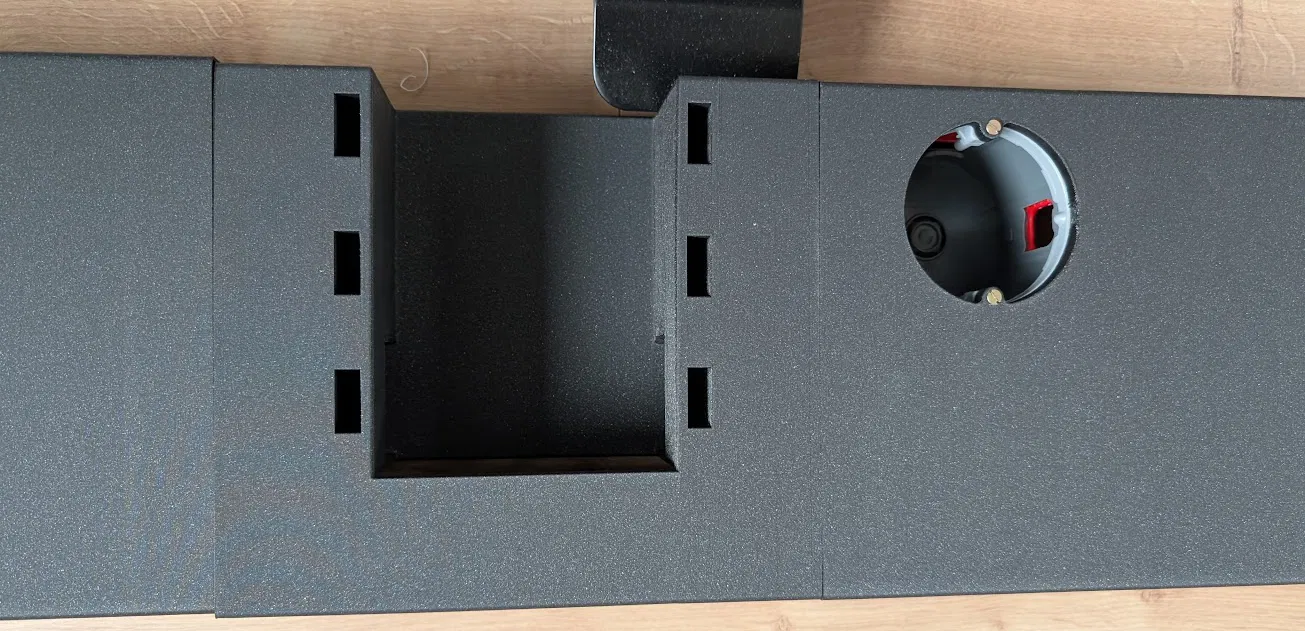

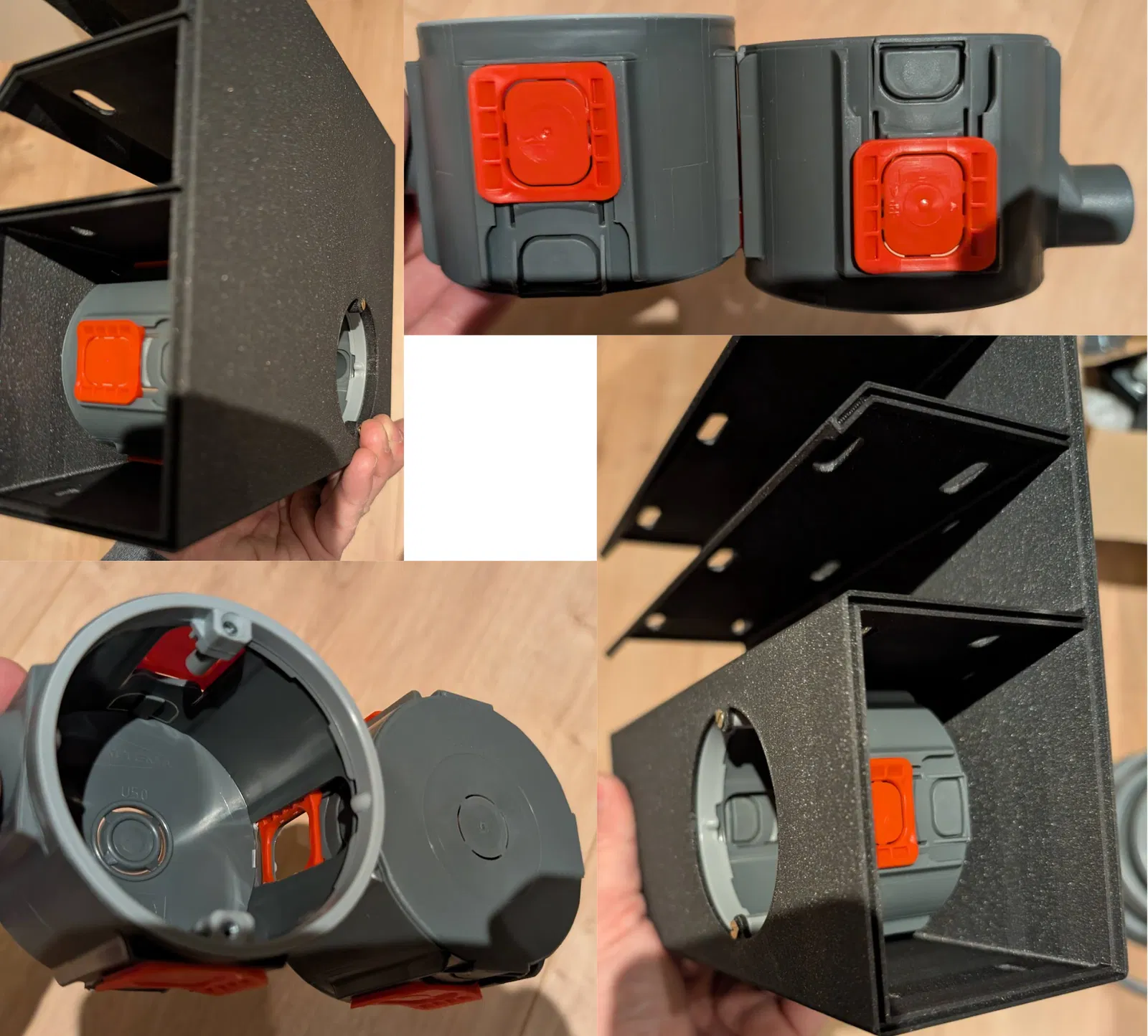

Mình lắp từng hộp ổ cắm (outlet boxes), ổ cắm điện (power sockets) và đi một phần dây (wiring) ở những chỗ có thể, trước khi bắt các khay lên dưới mặt bàn. Mình không chèn gì phía sau các hộp ổ cắm, nên lúc lắp ổ cắm điện khá khó: phải đẩy ổ cắm vào sâu để dây đồng bẻ đúng hình, làm cả hộp bị trượt vào trong và khiến ổ cắm khó nằm đúng vị trí dưới ốc. Mình khuyên là nên chèn một thứ gì đó phía sau hộp ổ cắm để nó không bị trượt vào trong.

Mình bắt đầu từ một bên bàn và làm dần qua bên còn lại. Sau khi bắt xong một đoạn dưới bàn, mình nối dây nguồn rồi lắp tiếp khay kế. Mình có khoan thêm một lỗ riêng để cho dây nguồn đi ra ngoài. Nếu cần chỉnh lại canh thẳng của khay, mình chỉ cần nhét một cây tăm vào lỗ ốc trước khi canh lại và bắt ốc lại.

Mình dùng free play còn ít hơn (0.05mm) để in end caps. Free play ít như vậy giúp mình gắn nắp chỉ bằng ma sát. Không cần keo hay băng keo.
