Hộp công tắc điều khiển nguồn PC (PC power control switch box)

Tác giả guidosenff_296142

Lượt tải
34
Lượt thích
14
Lượt coi
339

File 2 792,9 KB

  • power_control_switchbox_-_cap_1767655194.stlSTL · 77,6 KB
  • power_control_switchbox_-_case_1767655195.stlSTL · 715,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

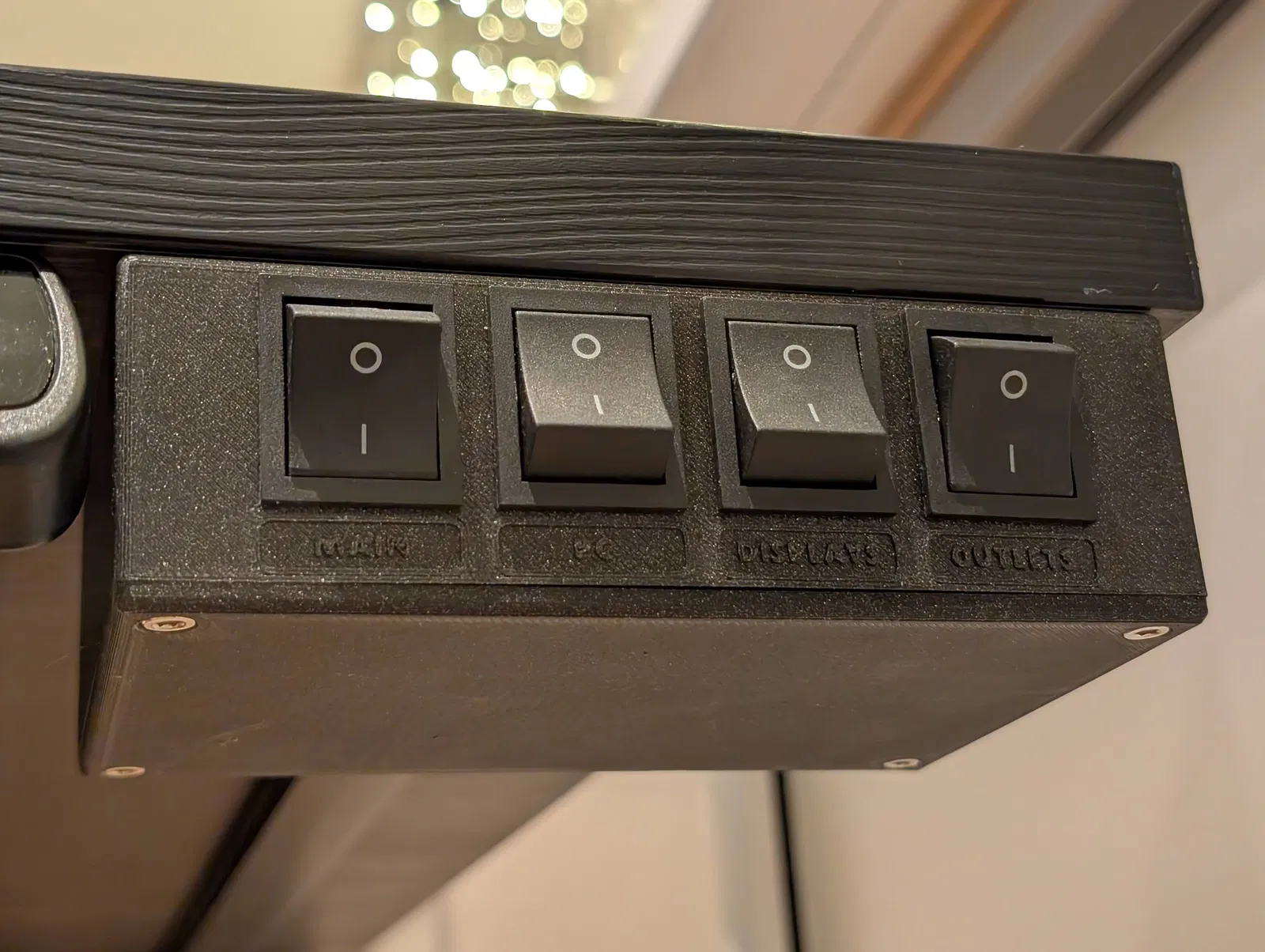

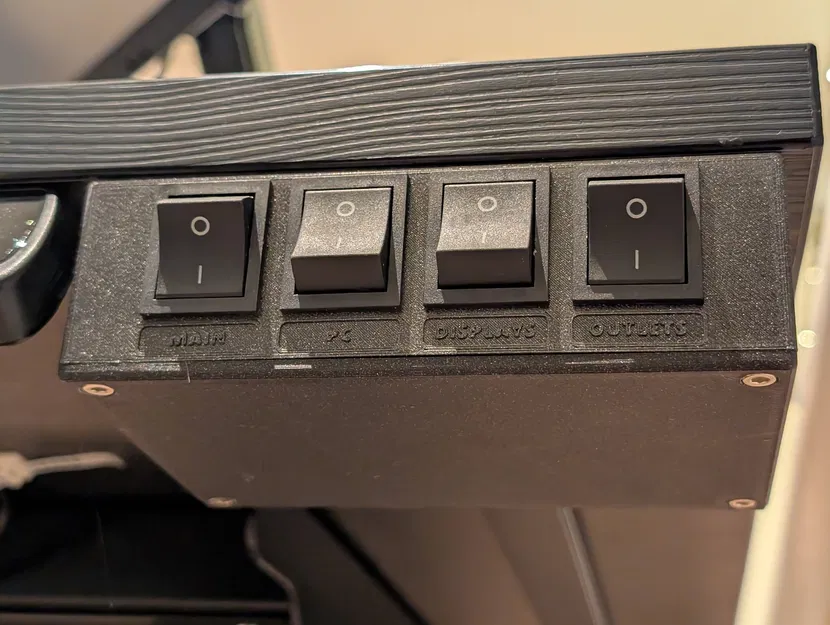

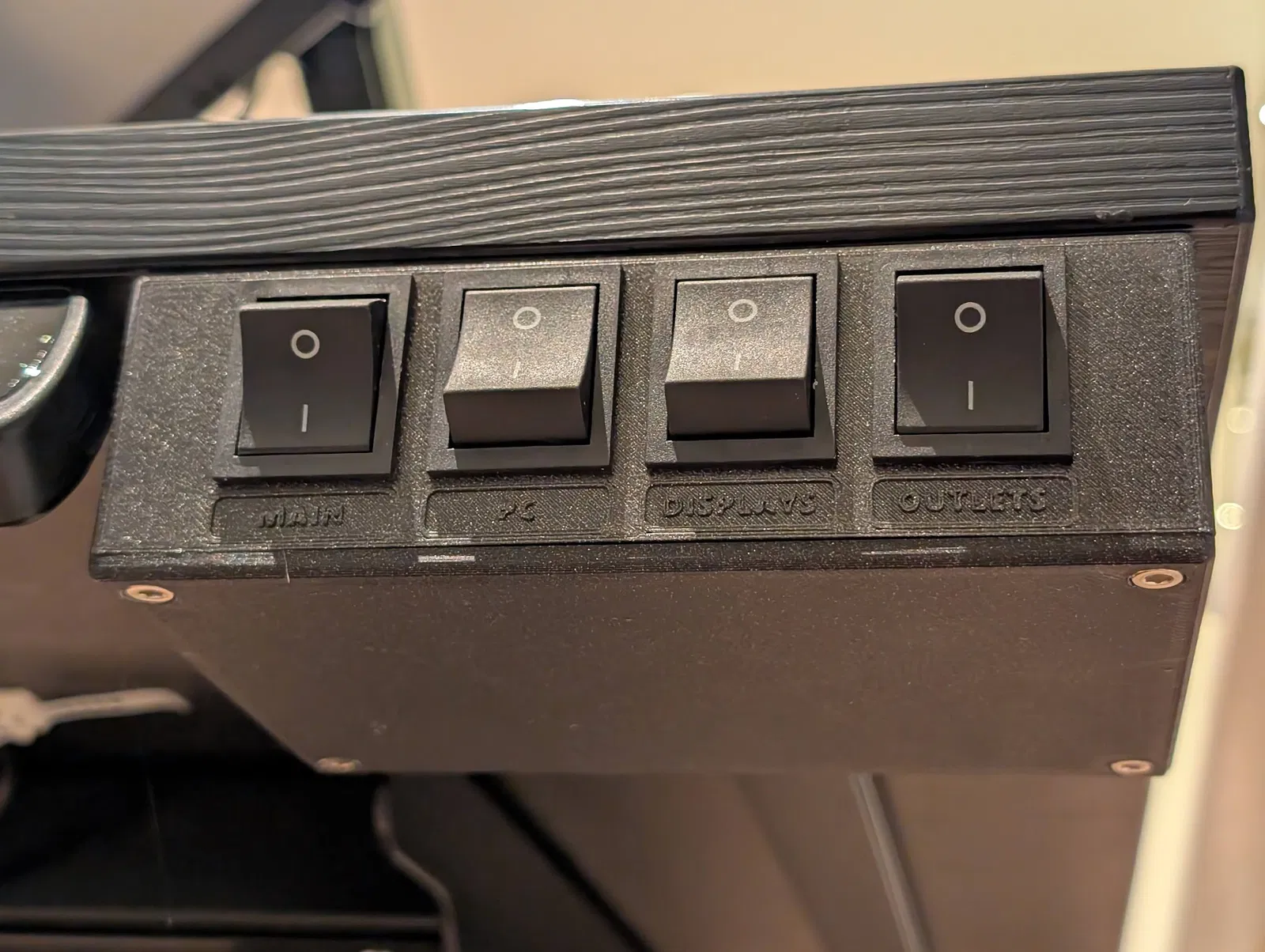

Mình lười phải bấm từng công tắc nguồn riêng lẻ hoài, nên bàn PC của mình có các công tắc nguồn cho những phần sau:
- MAIN
- PC
- DISPLAY
- OUTLETS

MAIN là công tắc có thể dùng để bật/tắt toàn bộ ngay lập tức. PC dùng cho các ổ cắm mà PC và docking station đang cắm, và chủ yếu để power cycle docking station của mình—thỉnh thoảng nó bị lỗi và cần reset. 3 màn hình LCD của mình được cắm vào các ổ phía sau công tắc DISPLAY. Còn OUTLETS dùng để tắt nguồn cho 2 loa active (có ampli) dùng điện.

Mình dùng dây tiêu chuẩn châu Âu gồm phase, neutral và earth cho nguồn vào, và dây 5 lõi gồm phase, neutral, earth và 2 dây switched để cấp điện cho từng ổ cắm riêng.

Kích thước lỗ vuông của switch: 29 x 21.20 mm

Lỗ luồn cáp phía sau:
- đường kính 12mm (mình dùng cáp Kalitec H07RN-F 5 x 1.5 mm² Rubber Cable)
- đường kính 8mm

Đường kính đầu bolt: 7.20mm, cao 4mm; khoảng cách từ đầu bolt tới cuối con ốc là 8.25mm; chiều dài ren tối đa 40.875mm

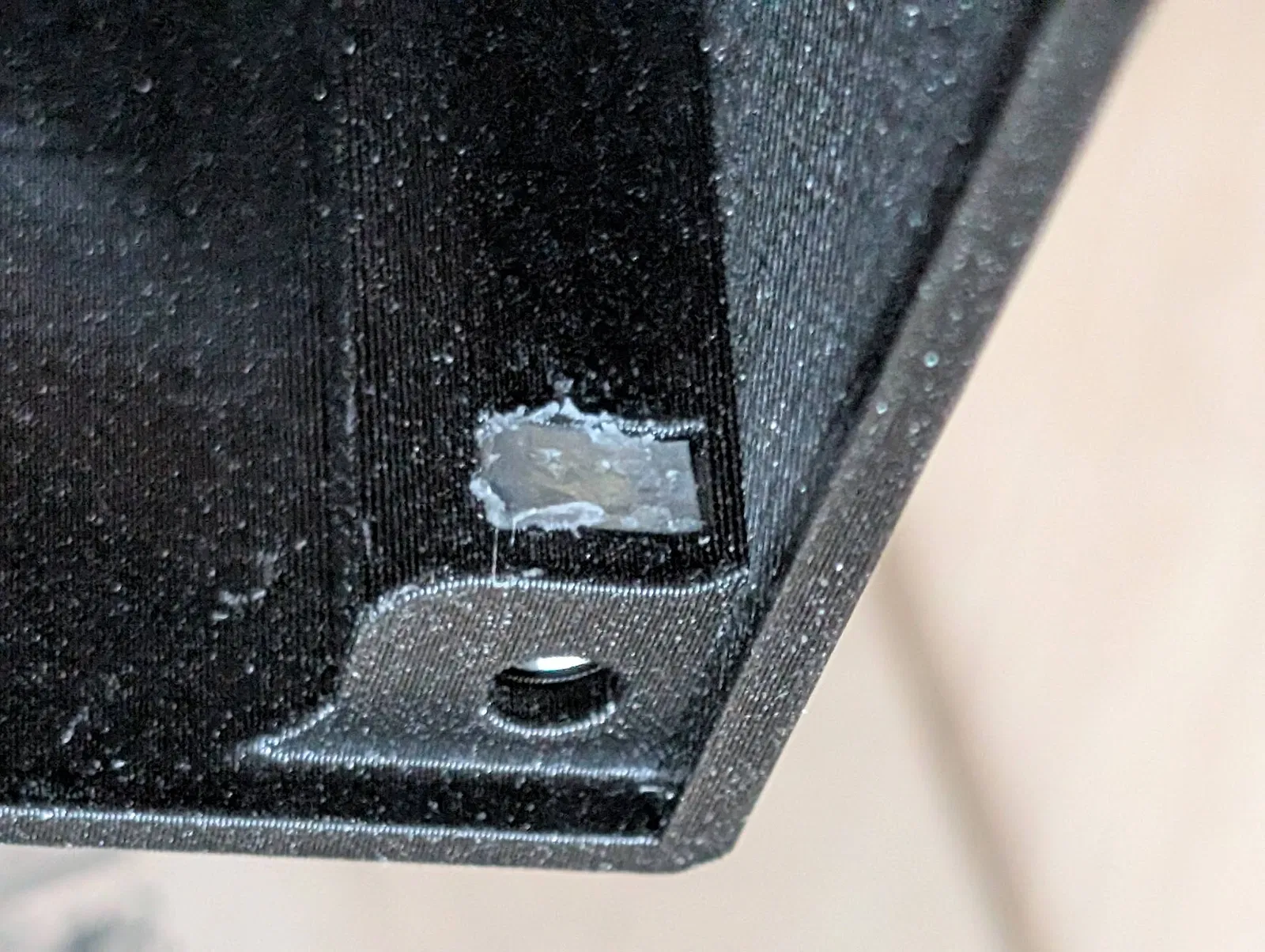

Ê-cu vuông cần vừa trong 7.2x7.2mm. Mình dùng keo nến (hot glue) để cố định tại chỗ.
