Ổ cắm USB Type-A lắp lỗ 20 mm

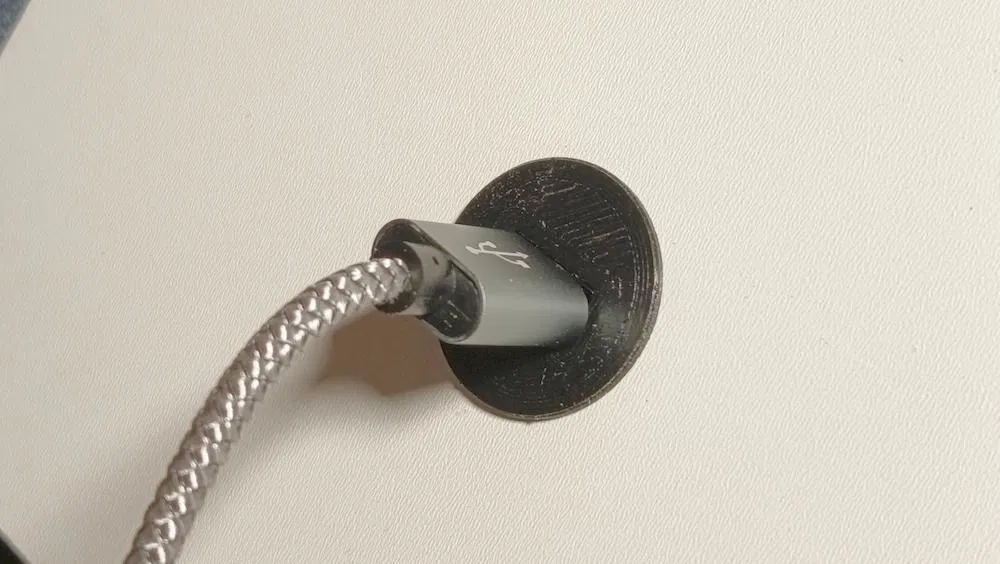

Mình muốn nâng cấp chiếc xe cũ của mình bằng một ổ cắm USB Type-A để sạc smartphone. Tìm được vài USB outlet trên Aliexpress nhưng dạng hình chữ nhật. Mà vậy thì phải khoét lỗ chữ nhật. Nên mình làm cái thiết bị dạng tròn này, có thể lắp vào bất kỳ lỗ 20 mm nào.

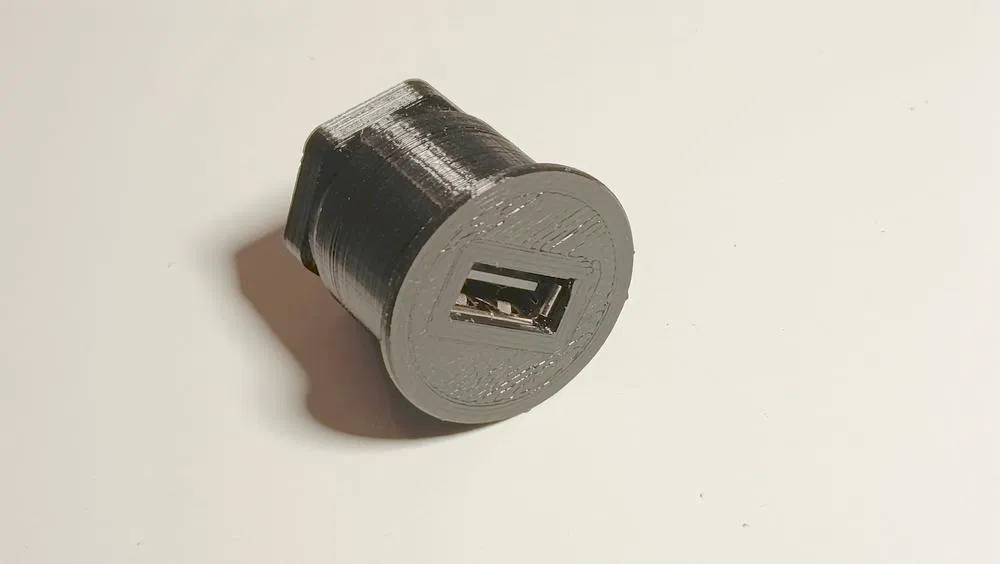

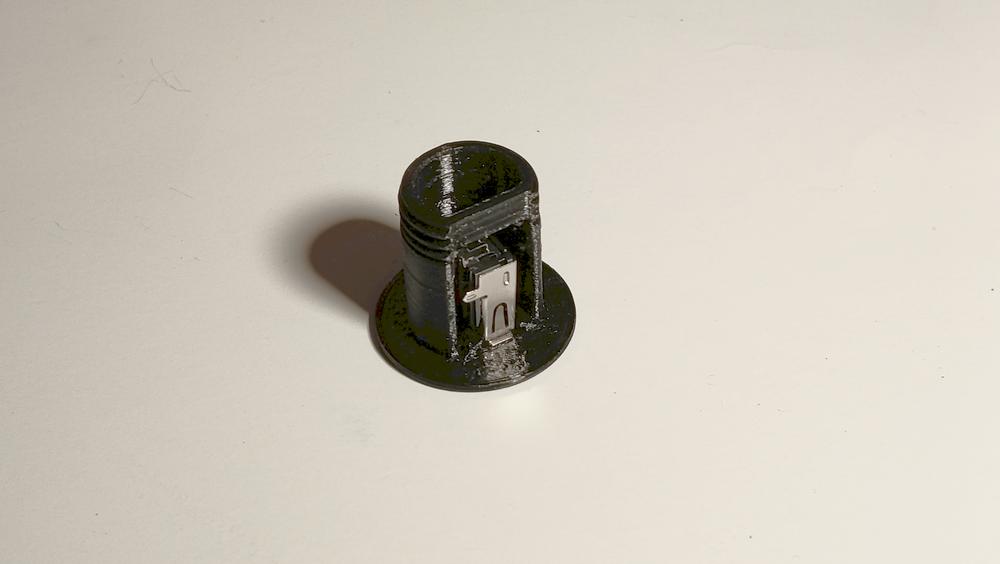

Phần housing nhận một USB Type-A Female Connector, có thể đấu dây vào bộ chuyển 5V DCDC converter hoặc bất kỳ USB charger nào.

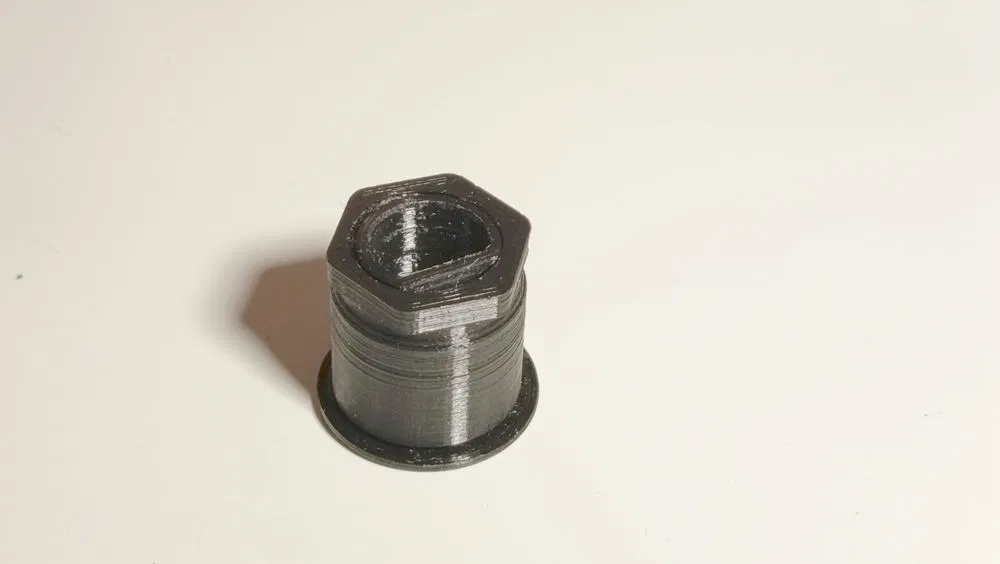

Vì mình muốn dùng lỗ không lớn hơn 20 mm (để phần có USB connector còn lọt qua được), nên mình thiết kế thêm một screwcap “xịn” để siết cố định thiết bị từ phía sau.

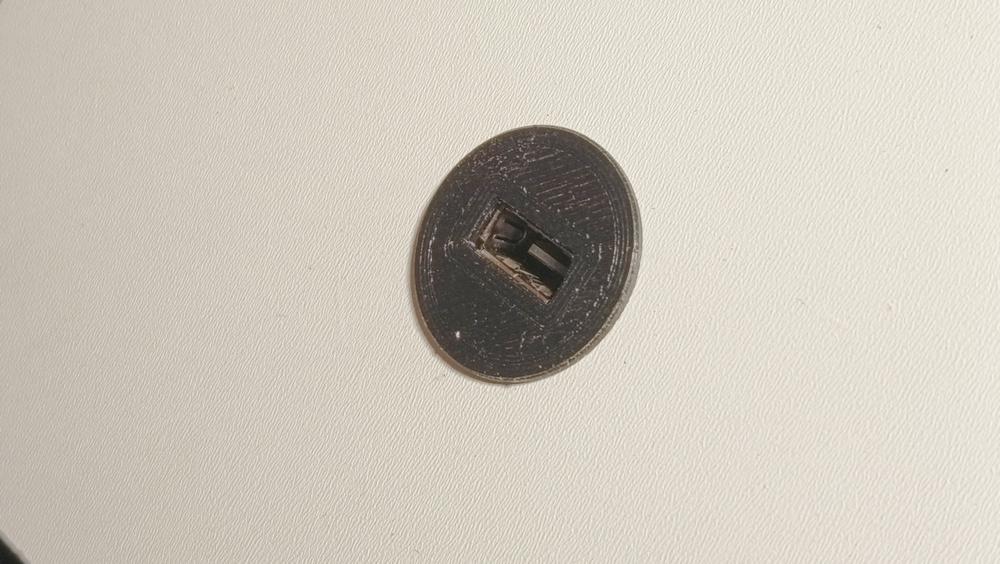

Bạn chỉ cần khoan lỗ 20 mm, đưa outlet vào, rồi vặn cố định phía sau bằng screwcap.

Screwcap được tối ưu cho vật liệu dày từ 1 mm đến 4 mm. Nếu vật liệu của bạn dày hơn, chỉ cần dừng in screwcap khi đạt chiều cao đủ. Dừng in khi chiều cao screwcap đạt: 25 mm - độ dày vật liệu

Nếu bạn muốn tránh việc outlet bị xoay trong lỗ, bạn có thể dùng phiên bản có key thay thế.

Nên in với layer height thấp vì có các phần overhang, như vậy sẽ không cần support. Mình dùng 0.12 mm.

In với mặt phẳng có chữ hướng xuống printbed. Còn screwcap thì đặt mặt lục giác (hexagon) xuống printbed.

Dùng trong xe hơi thì khuyến nghị PETG. Nếu bạn dùng ở môi trường không quá nóng, PLA cũng ổn..
