Candy Stripe Shuttle Passthrough Fidget – Fidget kẹo xoắn sọc

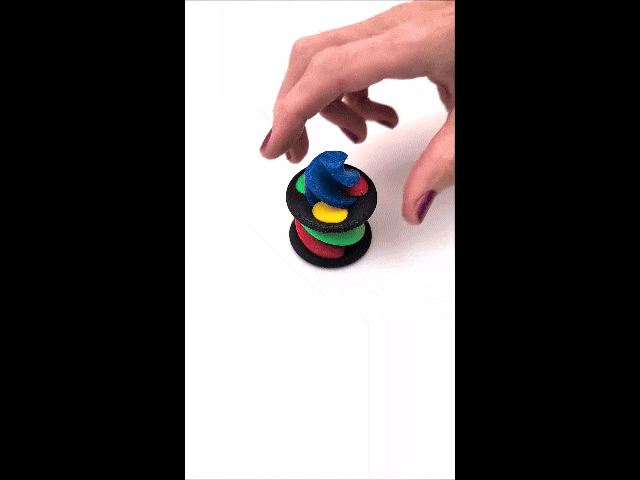

Một món passthrough nhiều màu theo kiểu kẹo xoắn sọc dạng helix, nhìn bắt mắt và cầm rất “đã tay” để nghịch.

Khi xem qua nhiều mẫu passthrough khác, đa số (trừ vài ngoại lệ) đều chỉ gồm hai phần, trong đó một phần luồn xuyên qua phần còn lại.

Mình quyết định đi theo hướng khác: thiết kế tổng cộng 6 part, dù khi lắp hoàn chỉnh thì sẽ tạo ra 2 cụm riêng biệt đúng kiểu passthrough dễ nhận ra.

Phần lõi đặc ở giữa (shuttle) có một đường spiral liên tục, đồng đều trên phần lớn chiều dài và kết thúc bằng hai đầu hình nón cụt.

Phần ngoài (bobbin) gồm 3 dải xoắn màu riêng biệt, gắn vào 2 miếng đầu vặn ren (screw on end pieces) có tâm rỗng, tạo thành một ống trụ xoắn rỗng để lõi spiral đặc có thể luồn qua.

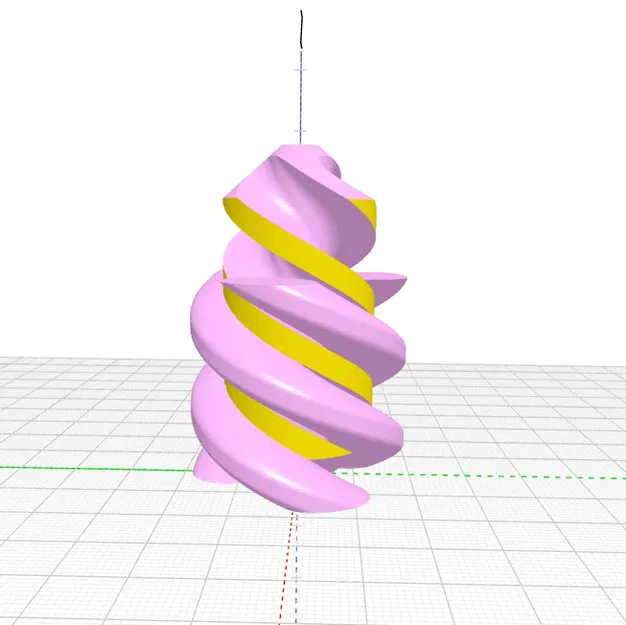

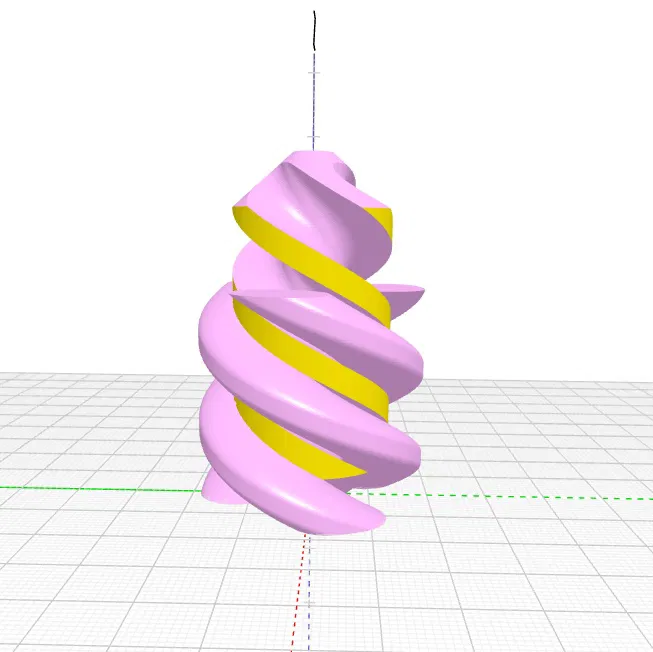

Ba spiral bên ngoài và spiral trung tâm được in trong cùng một lần, đã chừa sẵn khoảng hở cần thiết: đặt sát nhau nhưng không dính nhau. In chung như vậy giúp giữ support tốt hơn và giảm nhu cầu support bổ sung.

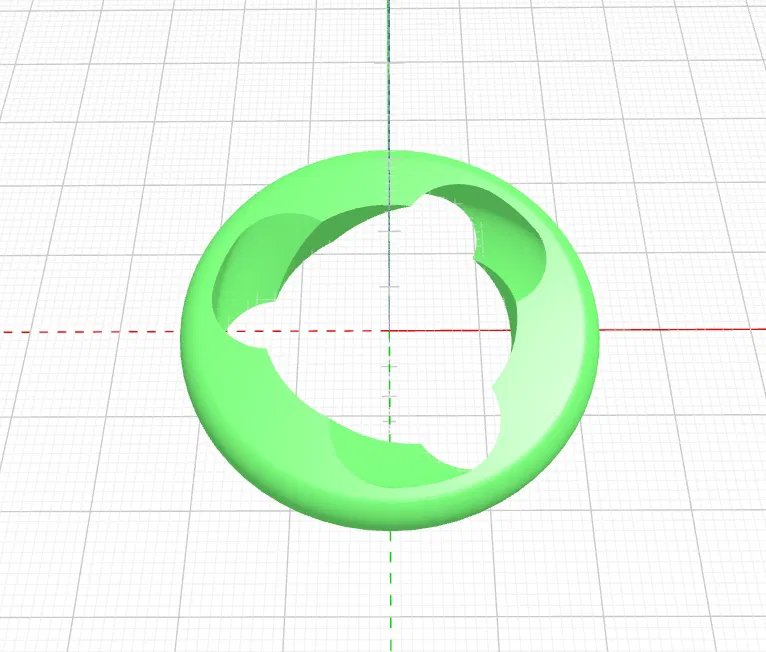

Hai miếng end pieces được in riêng, tách khỏi các spiral.

Mẫu này được tạo bằng BlocksCAD.

Kích thước - Shuttle: 21 (đk) x 58 (C) mm, Bobbin: 45 (đk) x 36 (C) mm

Khối lượng tổng: 41g

Supplies

Keo dán nhựa

Giấy nhám

Băng keo dán

Kìm

Hãy hiểu rõ dụng cụ của bạn và làm theo quy trình vận hành được khuyến nghị, đồng thời nhớ mang PPE phù hợp.

Print Settings

Filament: PLA với nhiều màu (đen, đỏ, xanh dương, xanh lá & vàng), nhưng bạn có thể dùng bất kỳ phối màu đơn hoặc nhiều màu nào tùy sở thích.

Layer Height: 0.1mm

Infill: 100%

Print Speed: 150mm/s hoặc chậm hơn cho phần spiral, tốc độ mặc định cho end pieces

Base Adhesion: Skirt hoặc Raft nếu gặp vấn đề bám dính

Support: Có cho các spiral, Không cho end pieces.

Support Structure: Normal

Support Placement: Touching Buildplate

Support Pattern: Zig Zag

File đã được xoay sẵn để in trực tiếp.

Vì các spiral được in chung, bản nhiều màu sẽ cần in nhiều lần theo từng màu cần thiết, sau đó tách ra và ghép lại theo nhu cầu.

Post Processing

Gỡ support (thường sẽ bẻ ra khá dễ, nếu không thì dùng kìm), và chà nhám các phần bị gồ.

Nếu cần, chà nhám mịn các bề mặt tiếp xúc của các spiral để loại bỏ những chỗ lệch/bavia.

Assembly

Căn cho 3 spiral ngoài thẳng hàng với spiral trong.

Gắn một end piece, đảm bảo nó nằm phẳng với đầu các spiral và spiral trung tâm vẫn xoay được.

Đặt mặt phẳng đầu các spiral lên một bề mặt phẳng và dán băng keo lên end piece, phủ qua các đầu spiral và quấn quanh cả 3 spiral.

Gắn end piece còn lại vào đầu kia.

Xoay nhẹ end piece tách khỏi các spiral ngoài (không tháo hẳn) rồi chấm một ít* keo vào phần đang lộ ra nơi các spiral sẽ tiếp xúc, sau đó xoay end piece lại để canh thẳng với các mặt phẳng đầu spiral.

*Làm cẩn thận vì nếu keo quá nhiều có thể tràn vào spiral trung tâm, làm kẹt không xoay được hoặc không rút ra được.

Ép end piece xuống một bề mặt phẳng để giữ đúng canh mặt đầu spiral với end piece trong lúc keo đông.

Gỡ băng keo khỏi end piece và lặp lại quy trình.

Khi hai end pieces đã dính chắc, gỡ băng keo quấn quanh các spiral.

Chà nhám các mặt phẳng của end pieces để xóa đường layer hoặc phần keo dư nếu có.

Nếu cần, chà nhám những chỗ (spiral trung tâm hoặc bề mặt trong của bobbin) gây cản trở khi xoay.

Chúc nghịch fidget vui vẻ
