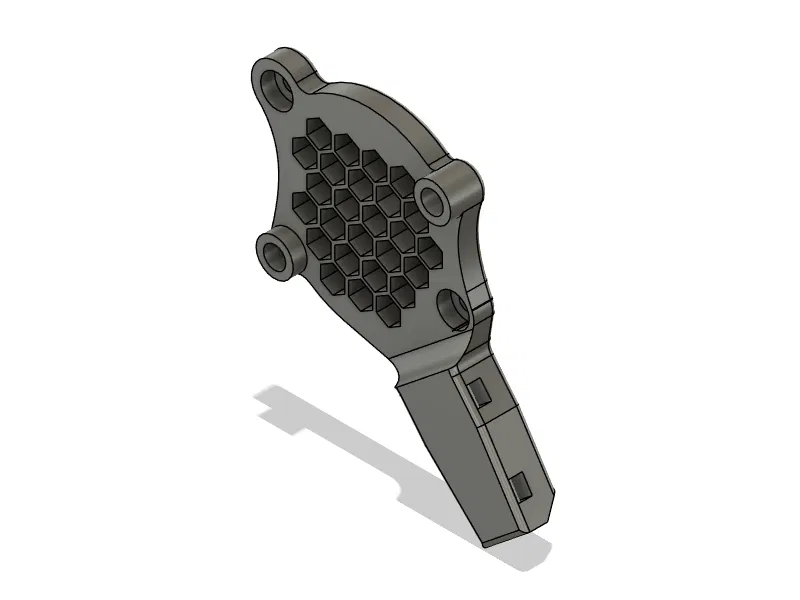

Giá gắn umbilical Orbiter v2 EBB36 góc 45 độ
Ngàm/giá gắn umbilical cho Orbiter v2 + EBB36, đặt board ở góc 45° để chừa thêm không gian theo trục Z, giảm độ căng dây CAN và thu gọn vòng umbilical. Khuyến nghị in PETG, infill 15%.
Mô tả
Sau khi mình convert con Switchwire (VS.643) sang Dragonburner, mình hơi hụt hẫng vì bị mất kha khá chiều cao in (vertical build volume). Nguyên nhân là do cái umbilical adapter cho EBB36 Gen 2 gắn dây CAN theo góc 90 độ (dựng đứng). Cách này còn làm dây bị căng hơn và phải làm vòng umbilical lớn hơn. Theo mình thì nếu gắn dây ở góc 45 độ, nghiêng về phía đáy, sẽ cần ít dây hơn, tốn ít không gian theo chiều dọc hơn, và giảm lực căng lên dây.
Mình in bản của mình bằng PETG với infill 15%.

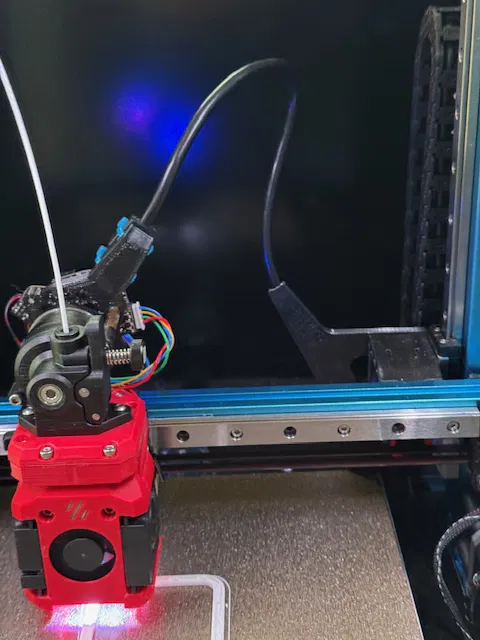

Lắp brass insert M3 x 0.5 x 4.0 vào các lỗ mount lớn hơn để bắt EBB36. Bắt chi tiết này lên các standoff trên extruder Orbiter v2 bằng ốc M3. Sau đó bắt EBB36 lên chi tiết. Mình lắp mà không cần tháo bất kỳ kết nối nào trên board (nhưng có tháo toolhead ra khỏi máy).
Dùng vài sợi zip tie để cố định đầu CAN connector.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
