Giá đỡ Dosing Cup cho Eureka Mignon (58/56/54/51mm)

Mình đã remix lại để dùng ổn với máy Eureka Mignon đang đặt trên đế nghiêng. Bản này cũng có thể hợp với ai muốn cái holder giữ dosing cup chắc hơn ngay cả khi không dùng đế nghiêng.

Mình cũng kèm thêm phiên bản cho nhiều cỡ dosing cup khác nhau (51mm, 54mm, 56mm, 58.5mm).

Ngoài ra mình có thêm một cái đế hứng bột cà phê rơi (coffee ground catching base) và cả một cái chân/đế nghiêng (tilted stand). Mình rất khuyến nghị in kèm mấy món này.

Mẫu nào phù hợp với mình?

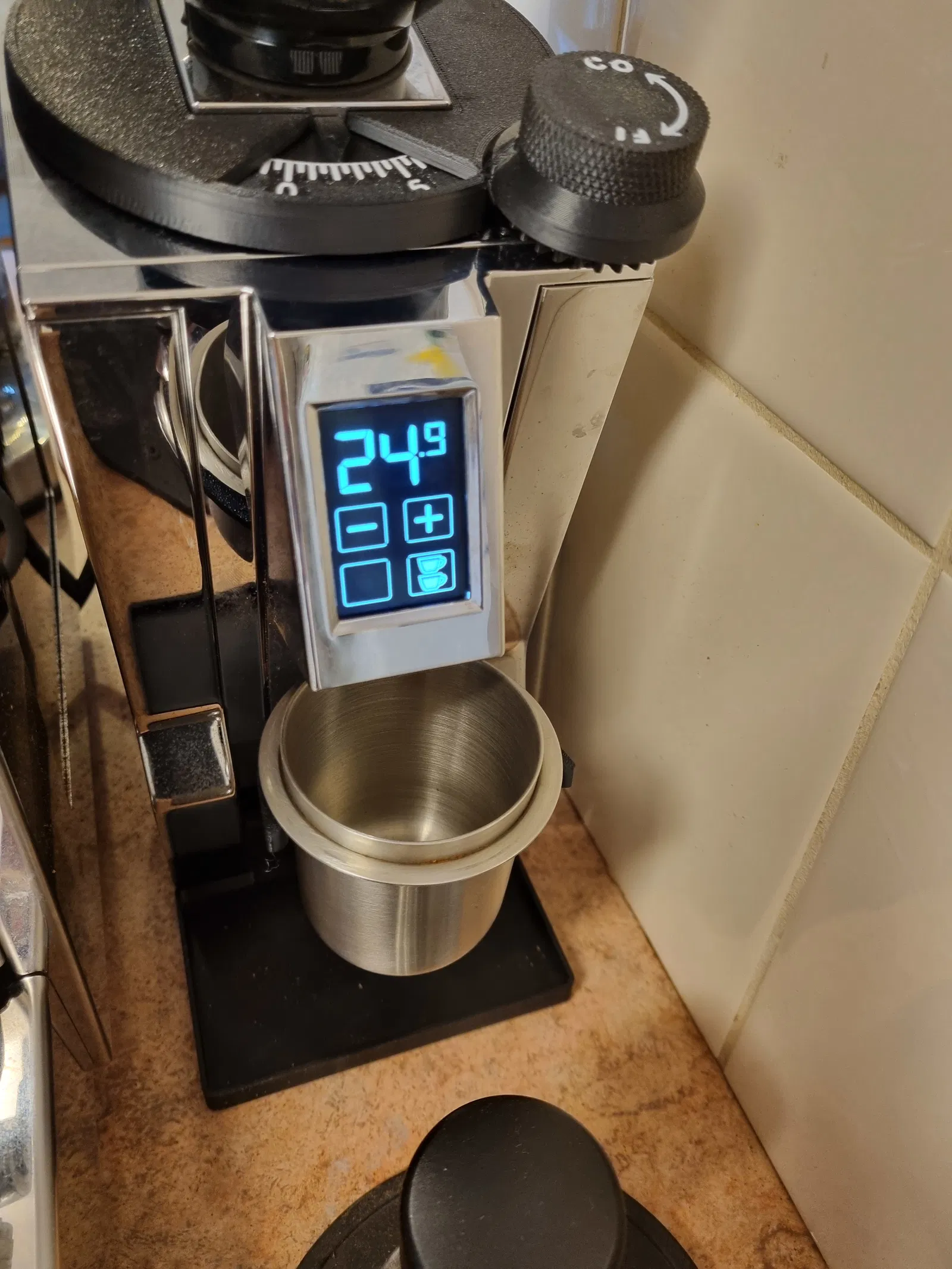

Với máy của mình, mình chọn bản có núm v2 (v2 knob) để kích hoạt xay và góc nghiêng 120 độ để giữ catch cup.

Bạn có thể dán một miếng cao su ở phía sau bản in (bản không có núm) để kích hoạt việc xay. Hoặc bạn dùng bản có núm in sẵn (printed knob).

Mình lúc đầu chỉnh thiết kế lên 115 độ, nhưng sau đó đã đổi sang 120 độ vì góc này chạy hợp với Eureka Mignon đang đặt nghiêng hơn.

Lắp đặt

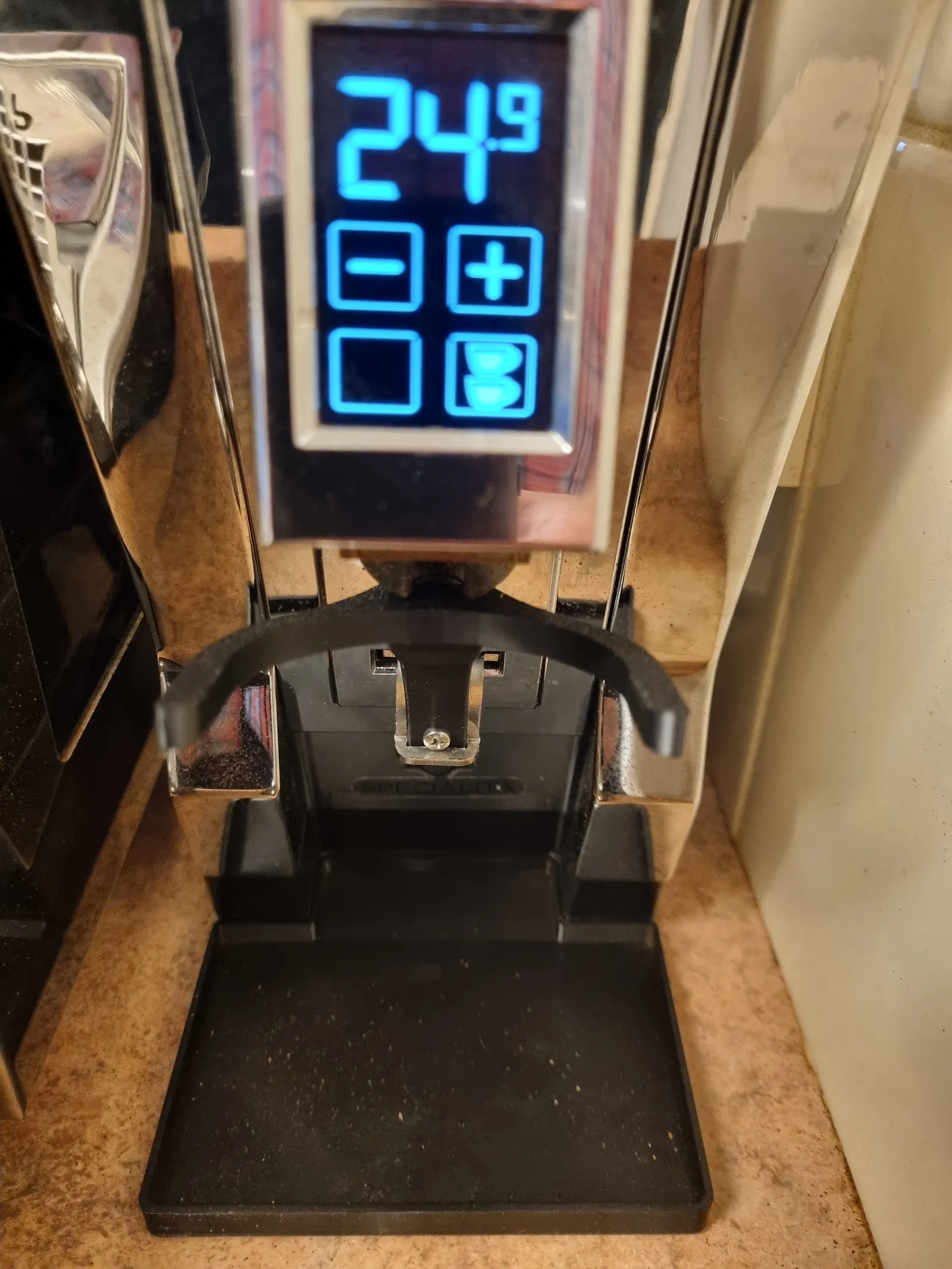

Tháo miếng kim loại dạng “fork holder” trên máy ra, rồi thay bằng chi tiết nhựa này. Bạn cần lắp holder trong lúc phần kim loại của Eureka đang được gắn vào máy. Dùng lại đúng con ốc của bộ phận zin.

Chỉ cần đẩy holder lên/vào để kích hoạt (nút in đã được cập nhật để thao tác này mượt hơn). Cảm giác/độ nhạy sẽ khác nhau tùy cách bạn gắn miếng zin của Eureka Mignon.

In 3D

In với mặt trên (top) nằm trên build plate. Máy mình không cần support. Một số bạn có thể muốn góc nghiêng lớn hơn chút hoặc cốc to hơn chút (có một bản 115 độ, bản còn lại 120 độ).

Mình in bằng ABS, nhưng vật liệu khác chắc cũng ổn.

Nếu chưa vừa ý hoàn toàn, bạn có thể tải Fusion 360 bản miễn phí và chỉnh lại model theo nhu cầu bằng file đính kèm.
