Máy bắn đá thời Trung Cổ (Catapulte médievale)

Danh sách vật liệu:

-16 × ốc M3

-2 × bu-lông

-12 × insert ren bằng đồng

-4 × tấm gỗ (20 cm × 20 cm)

-1 × cuộn filament

-1 × bộ chi tiết in 3D

-1 × chi tiết cắt laser

-1 × dây thun

-1 × dây rope

-1 × thanh ren (threaded rod), đường kính khoảng 4 mm và dài 8 cm

Khuyến nghị in:

*In ở mức nhiệt độ phù hợp với PLA hoặc vật liệu bạn chọn.

*Dùng mật độ infill 15% cho tất cả các chi tiết, ngoại trừ thanh gõ (percussion bar) nên in với infill 20%.

*Nhớ bật support (khuyến nghị tree supports) nếu cần.

Hướng dẫn lắp ráp

(Ảnh bên dưới được cung cấp để hỗ trợ bạn theo dõi các bước.)

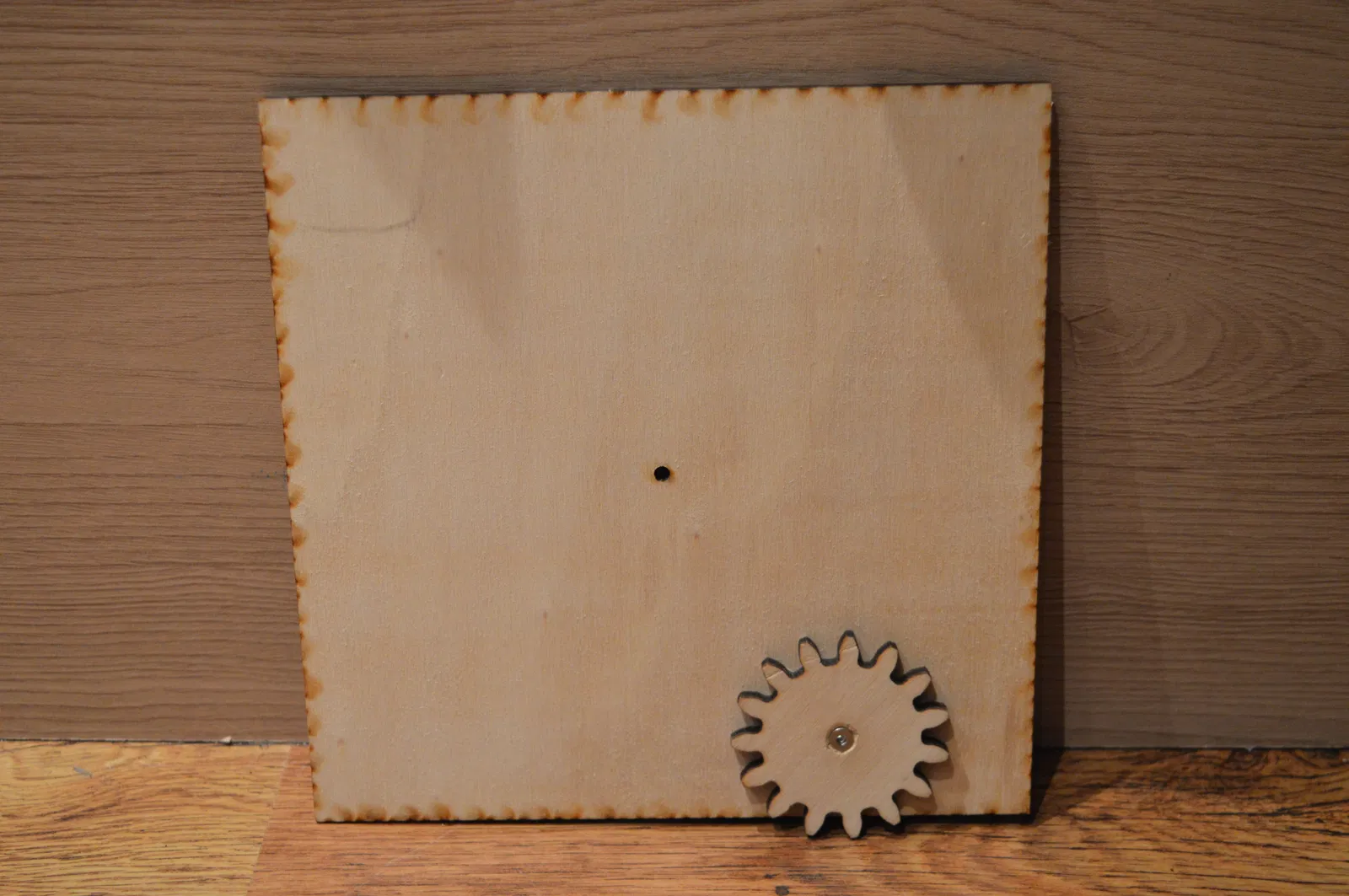

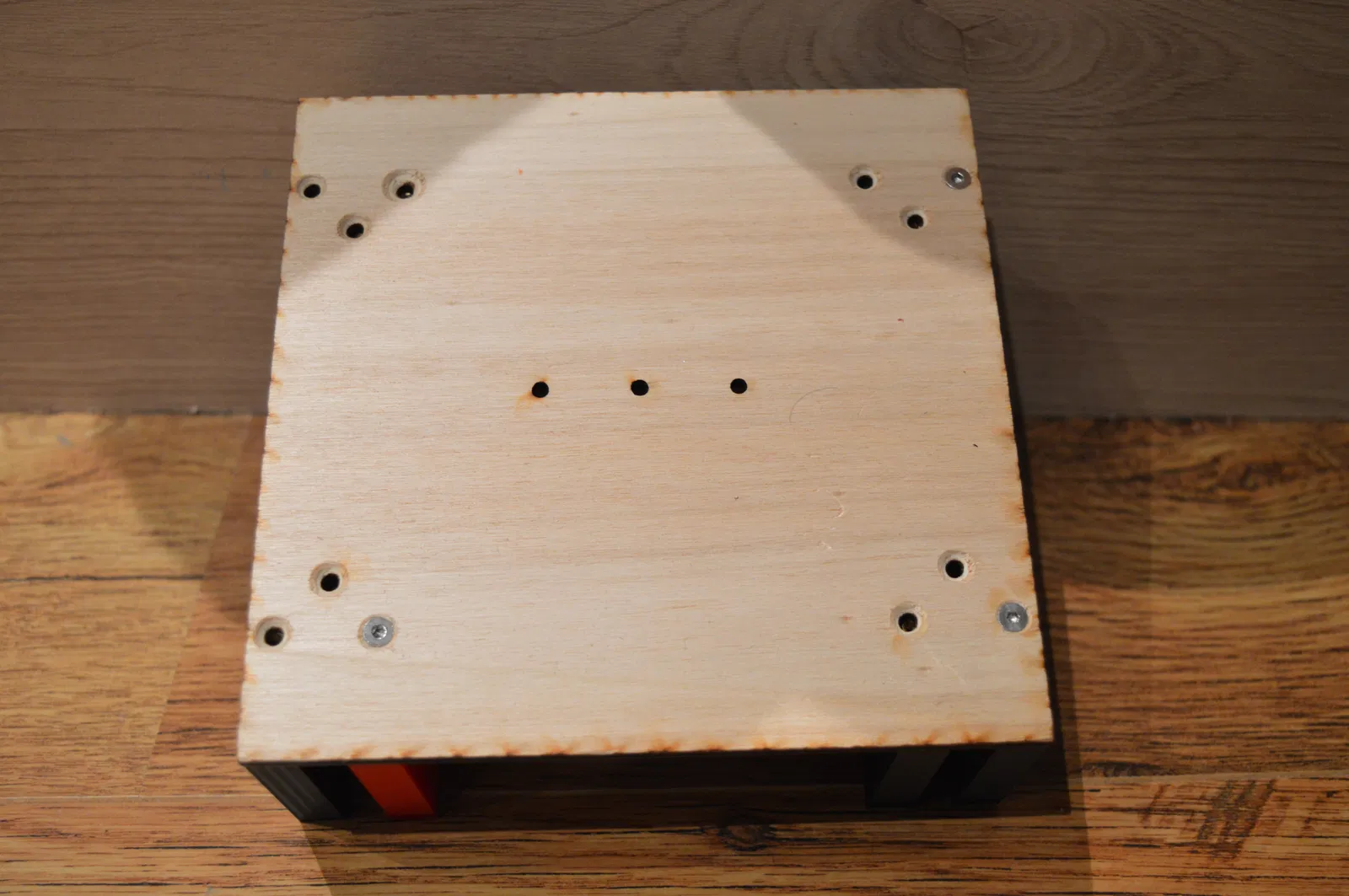

1. Bắt đầu bằng cách lắp phần đế gỗ với các bánh răng.

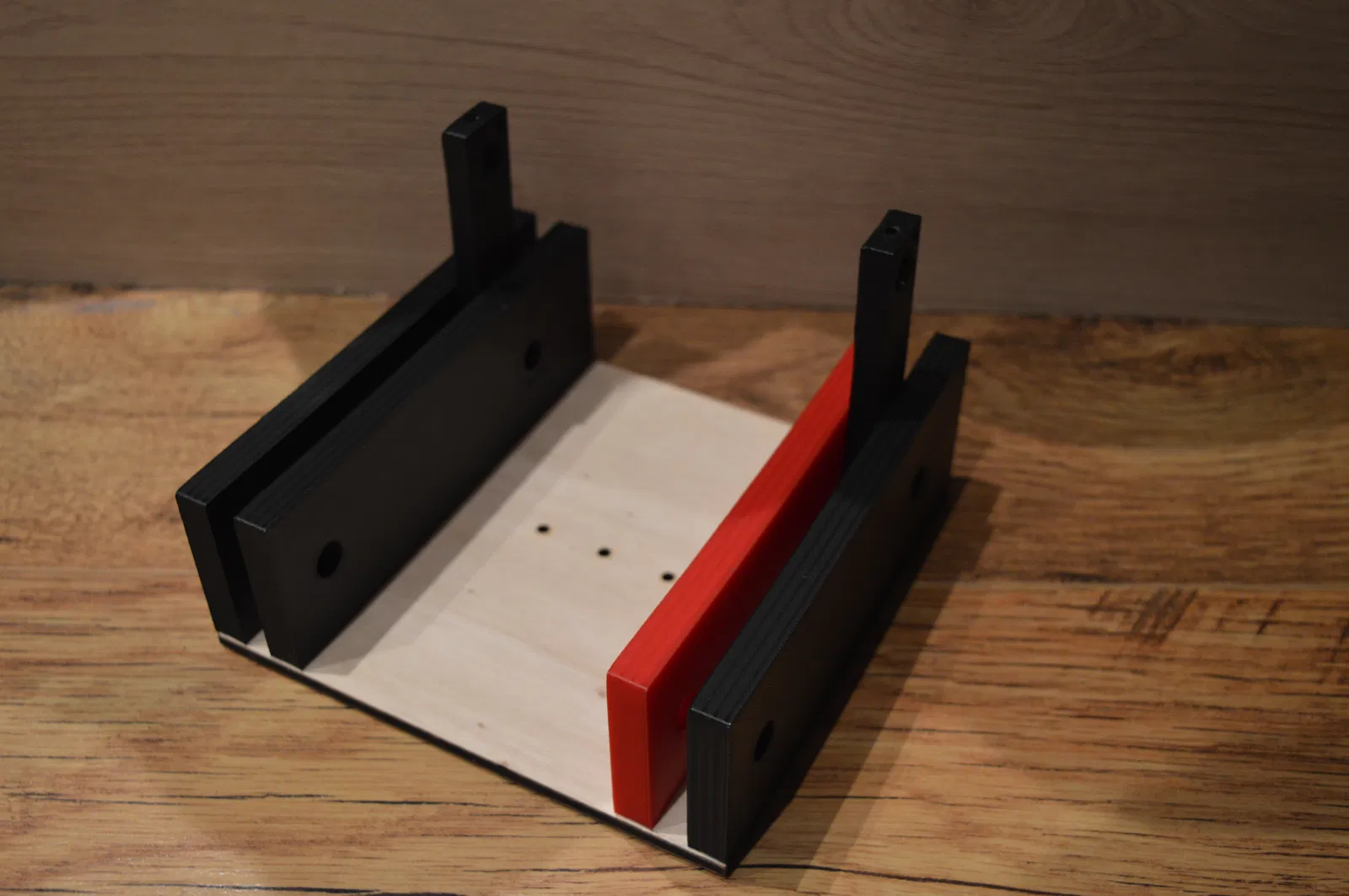

2. Gắn hai vách bên.

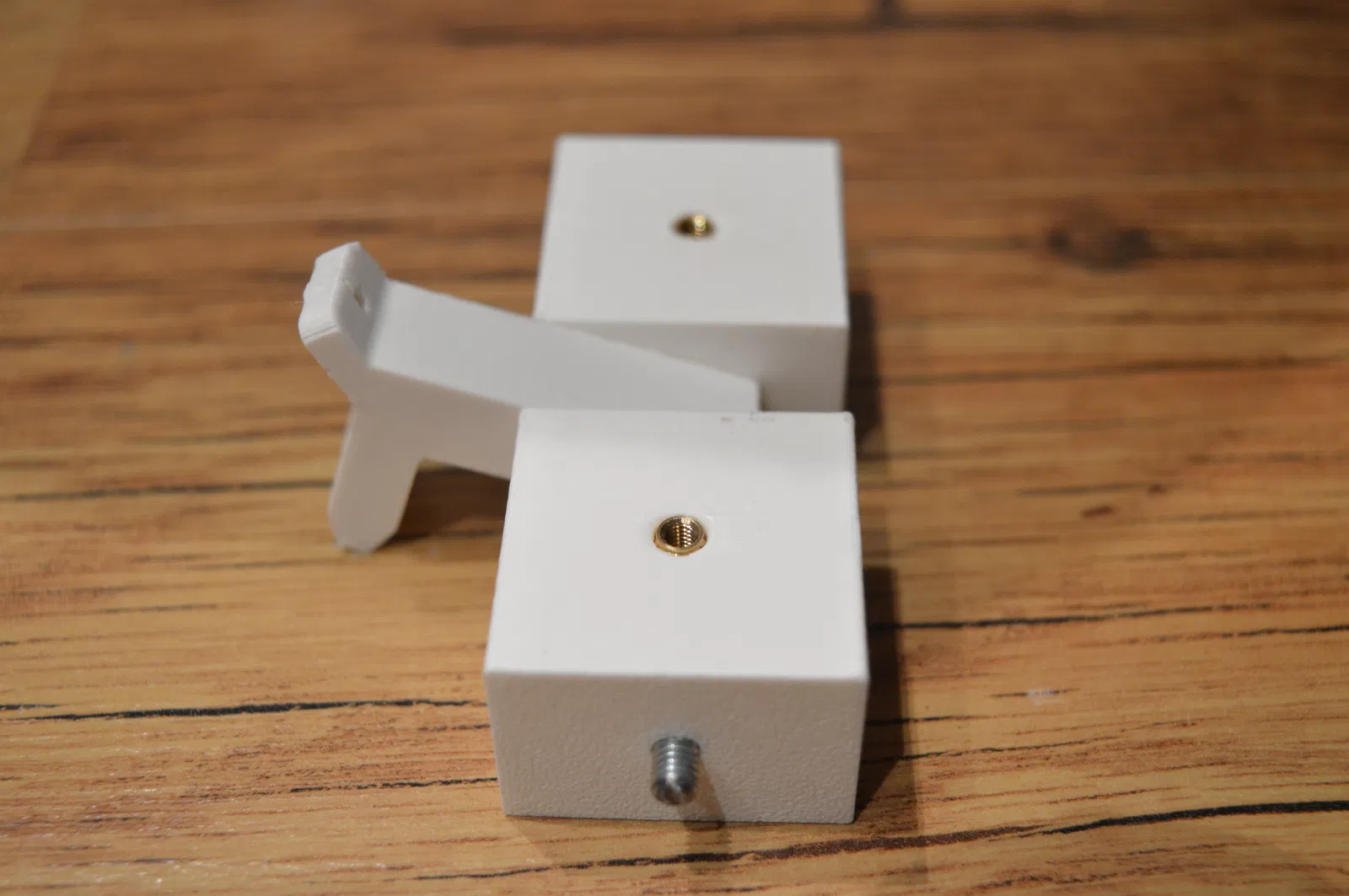

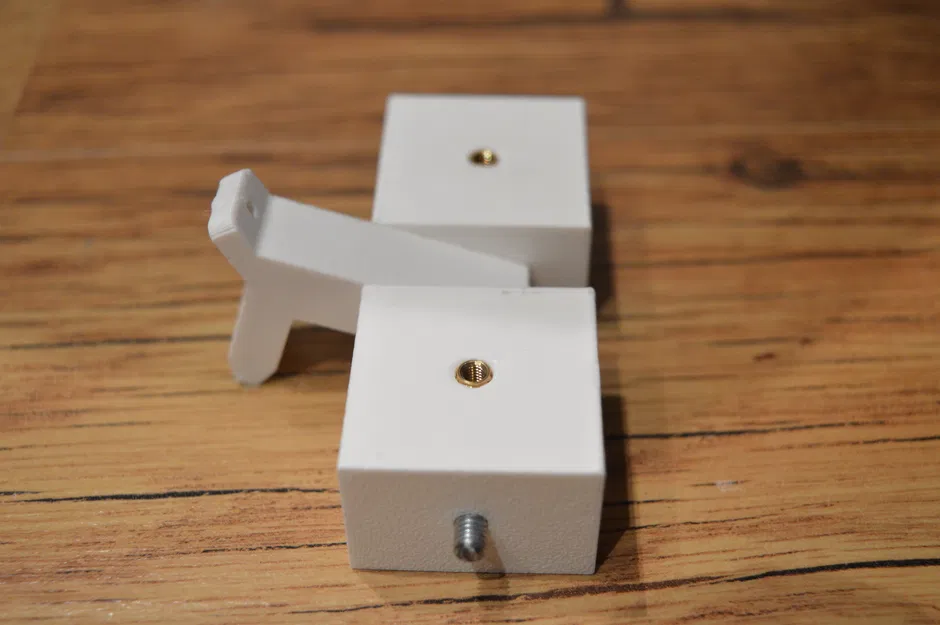

3. Lắp các ngàm/giá đỡ móc phóng, sau đó lắp móc phóng.

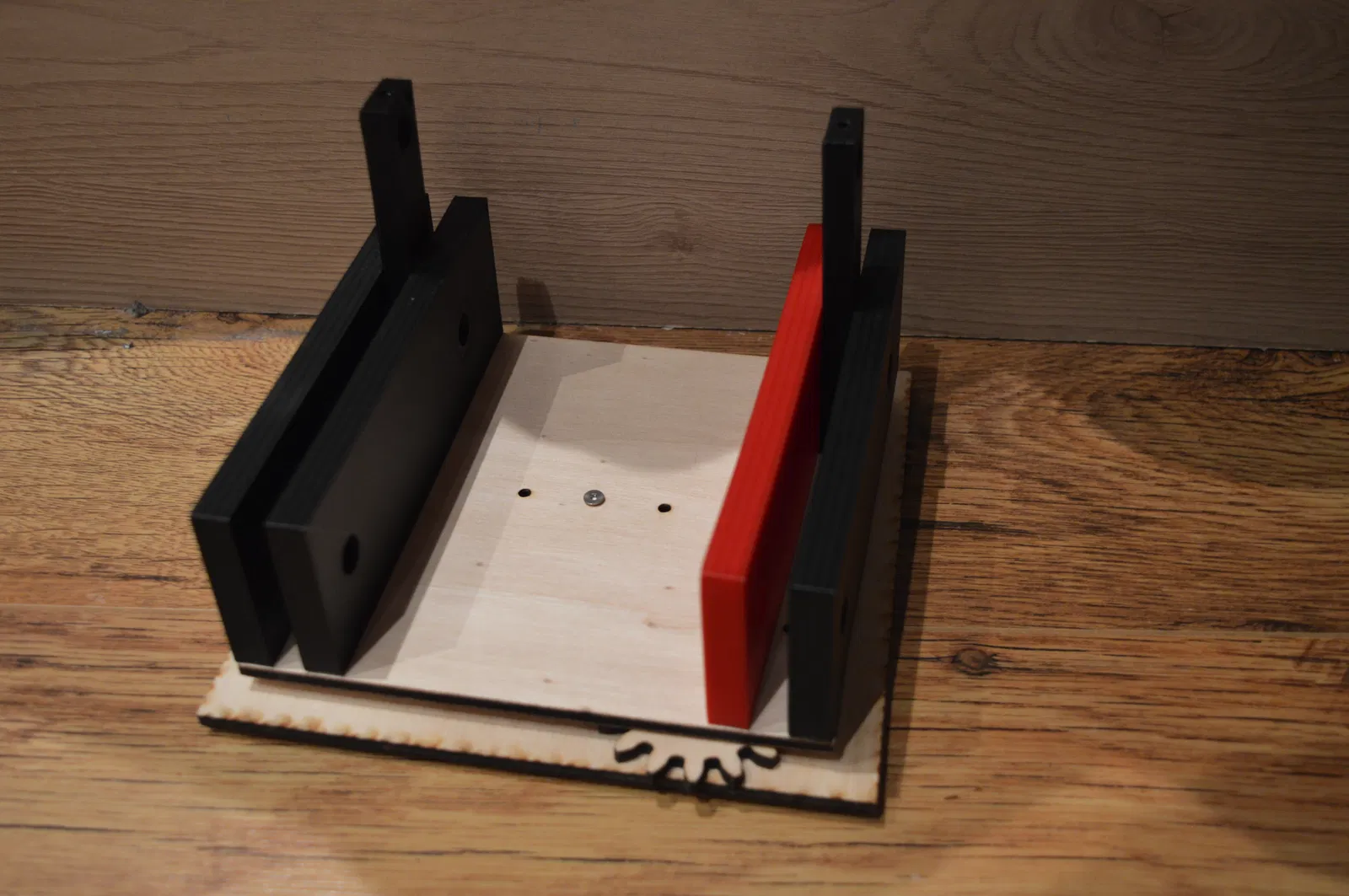

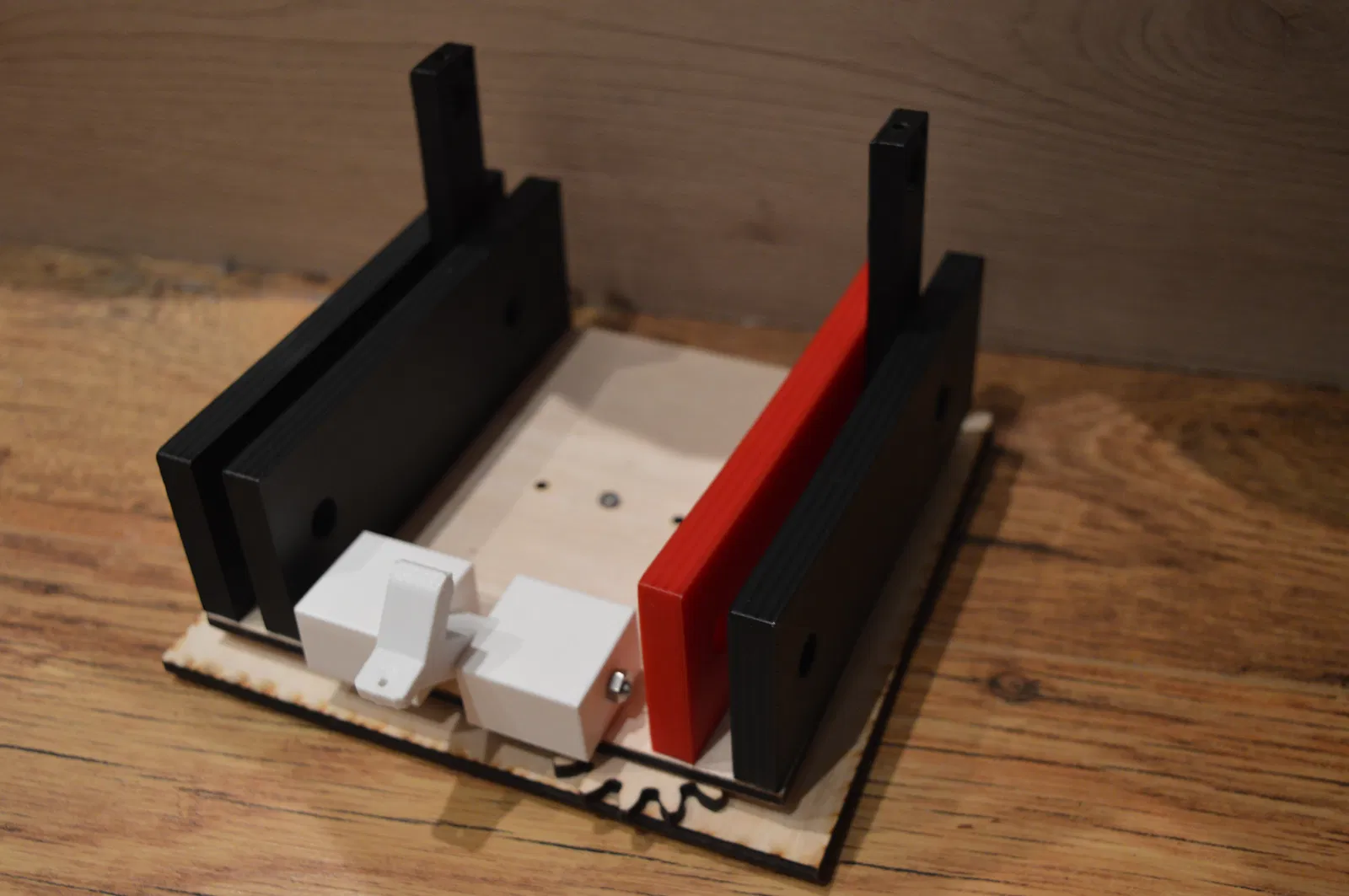

4. Khi mọi thứ đã cố định, lắp hai trụ đứng vào giữa hai vách.

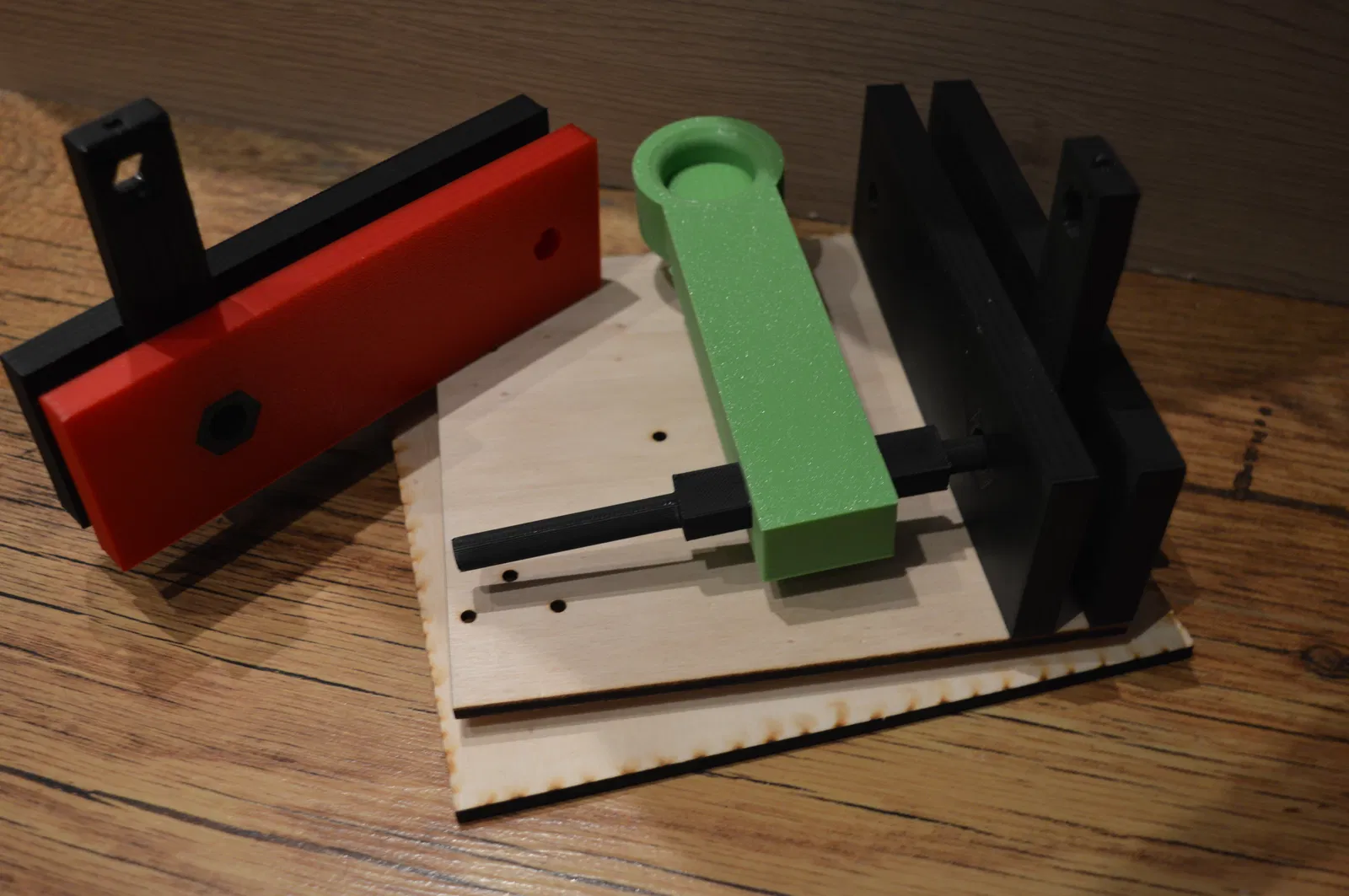

5. Thêm thanh ngang đầu tiên cho tay đòn của muỗng.

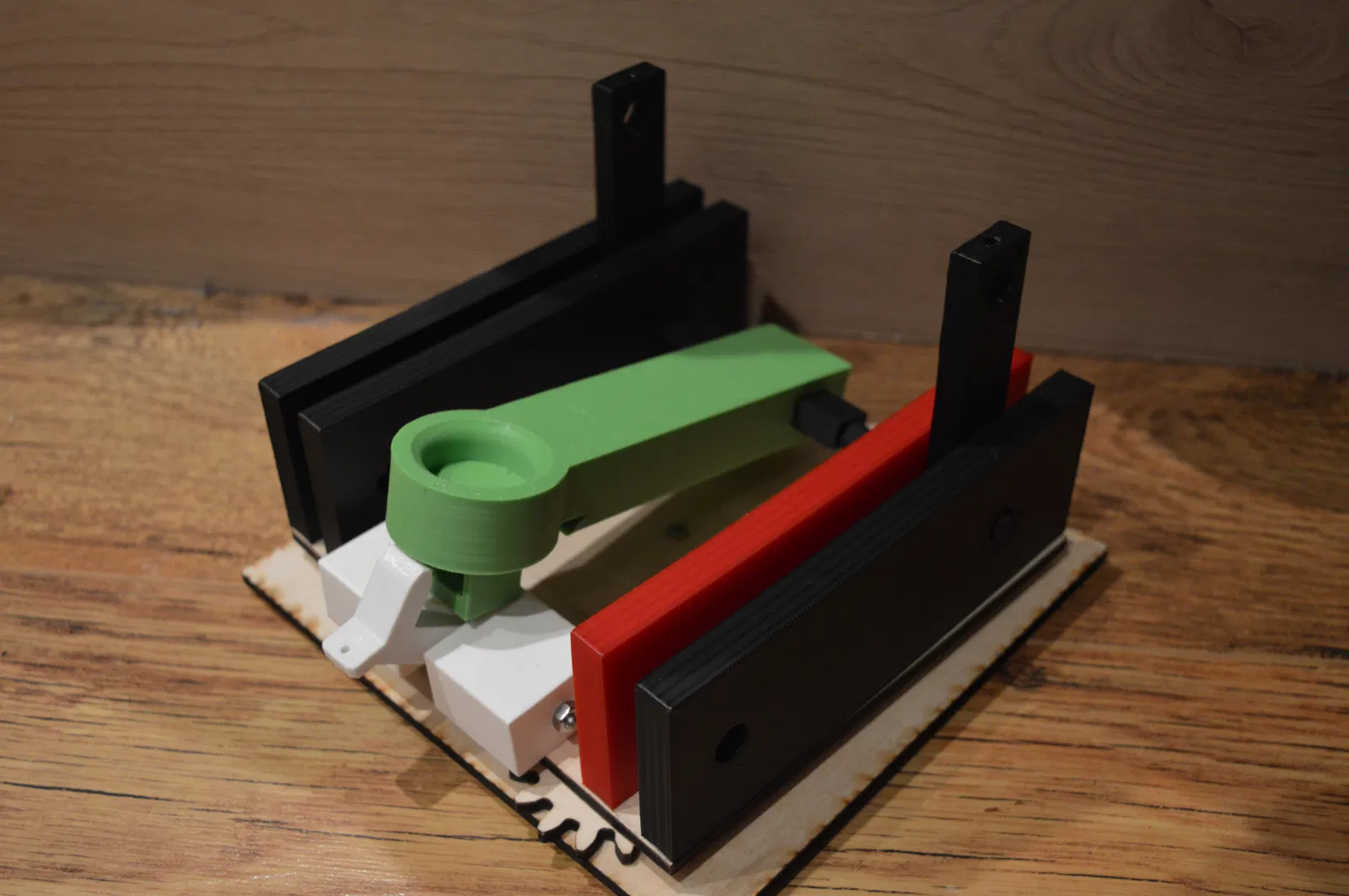

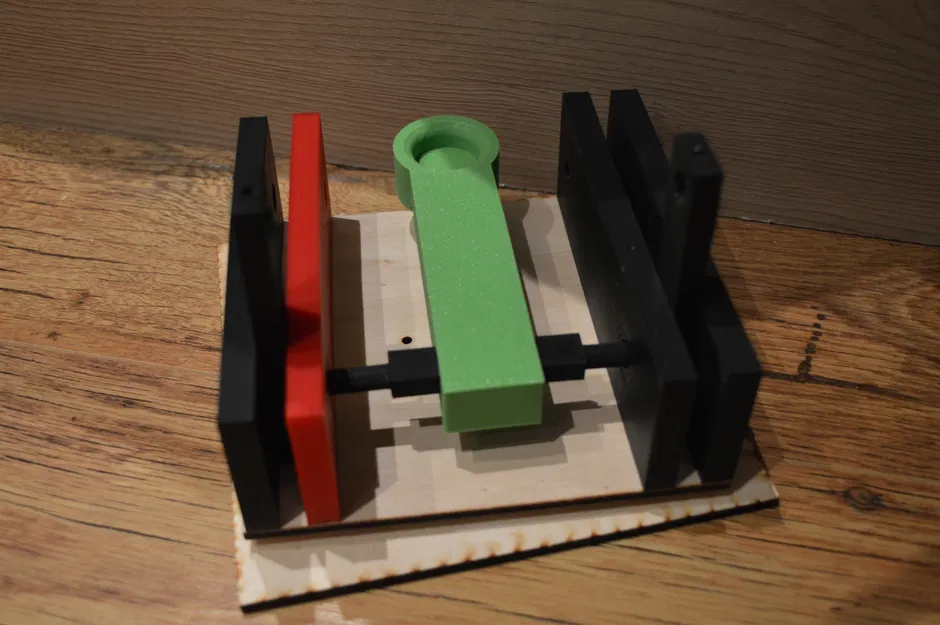

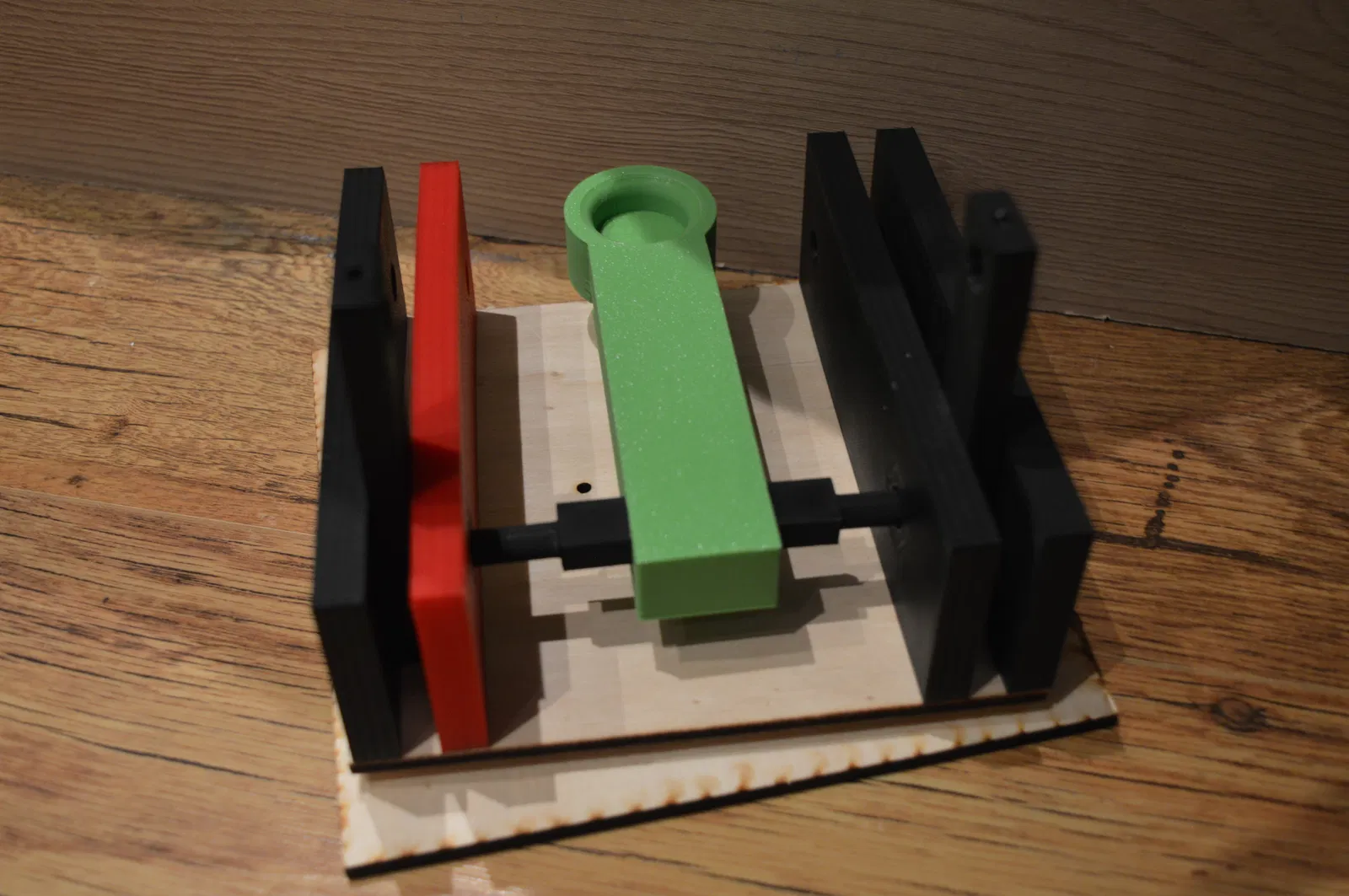

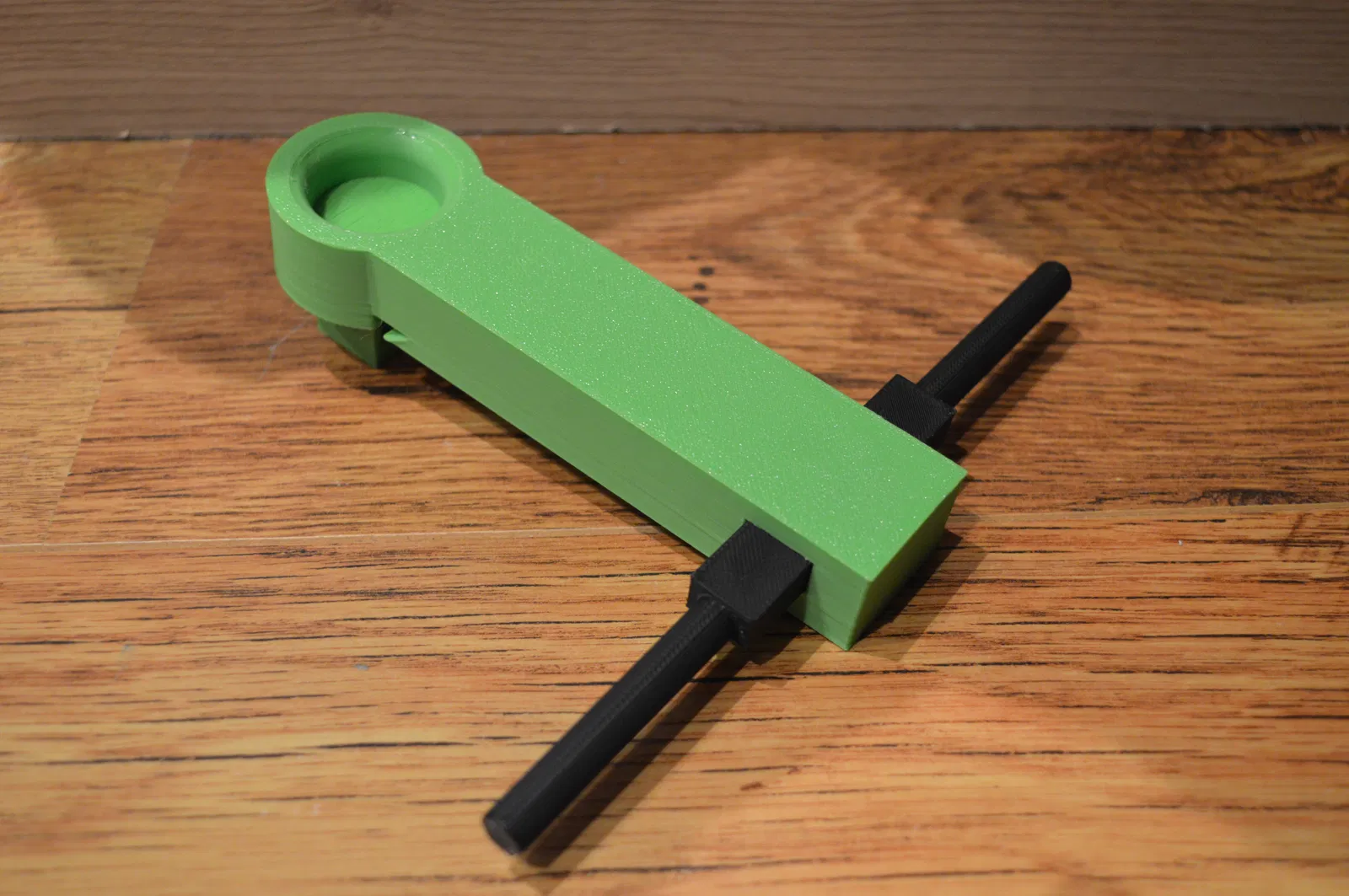

6. Lắp muỗng và cố định bằng thanh ngang thứ hai.

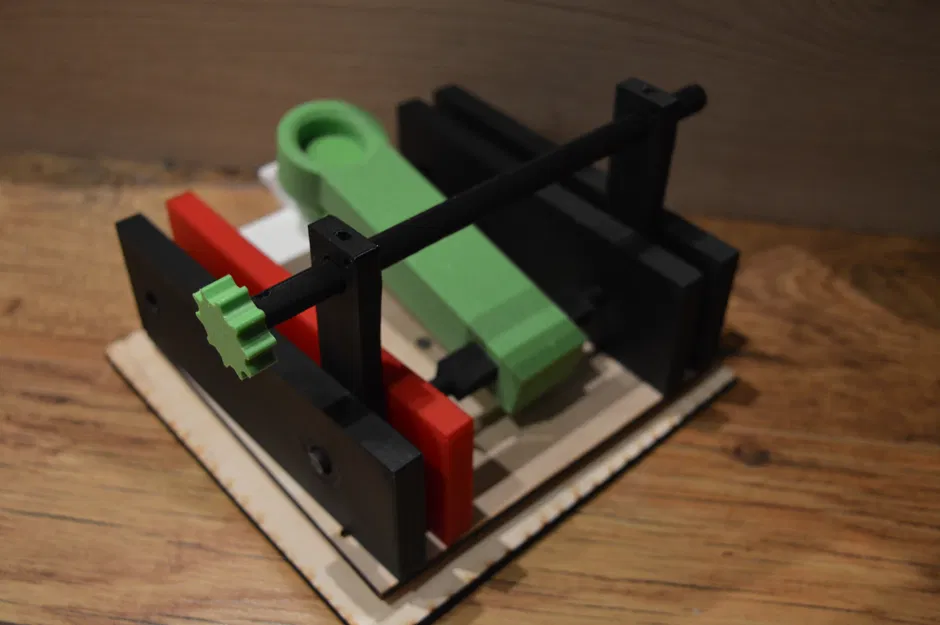

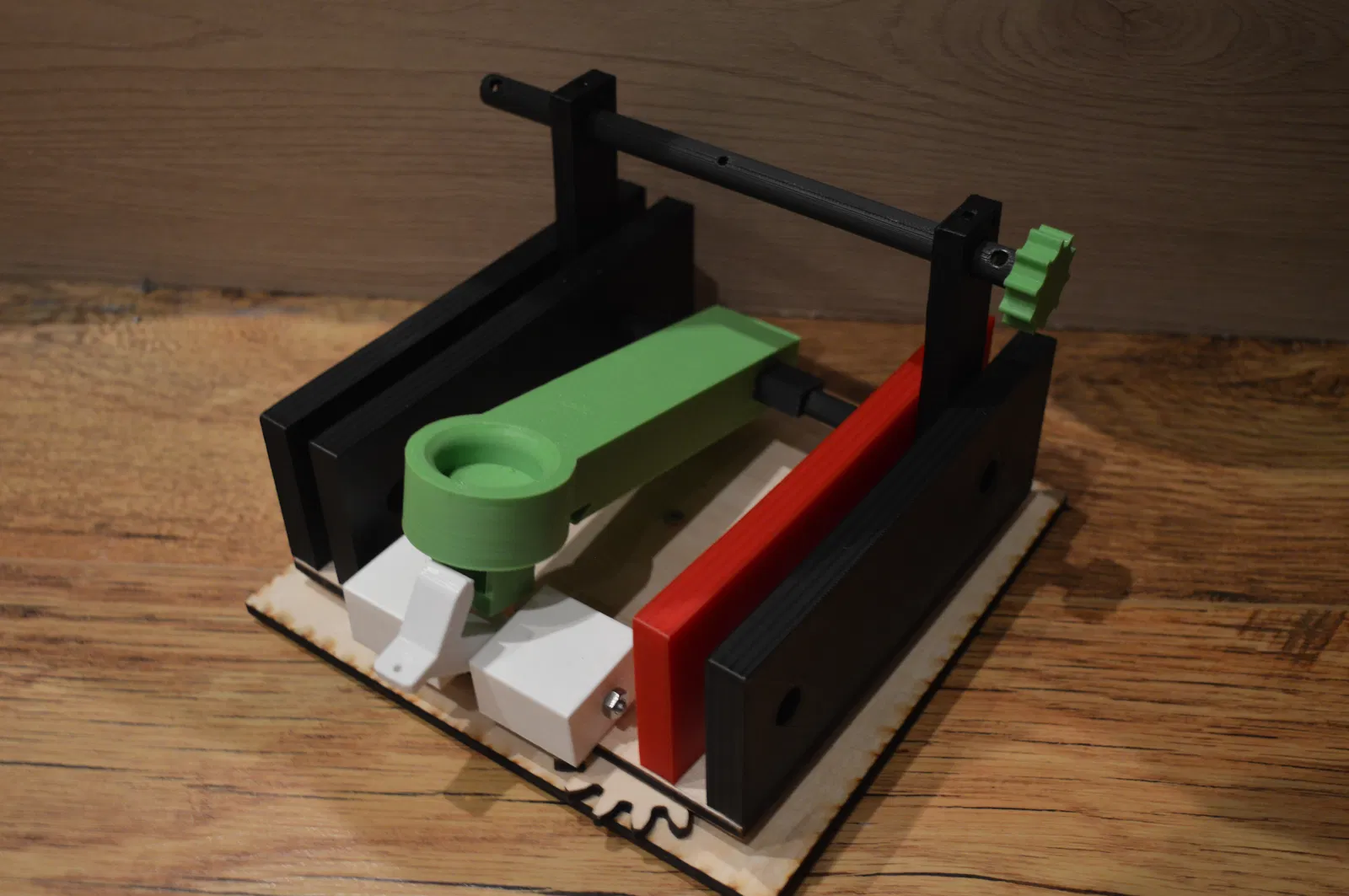

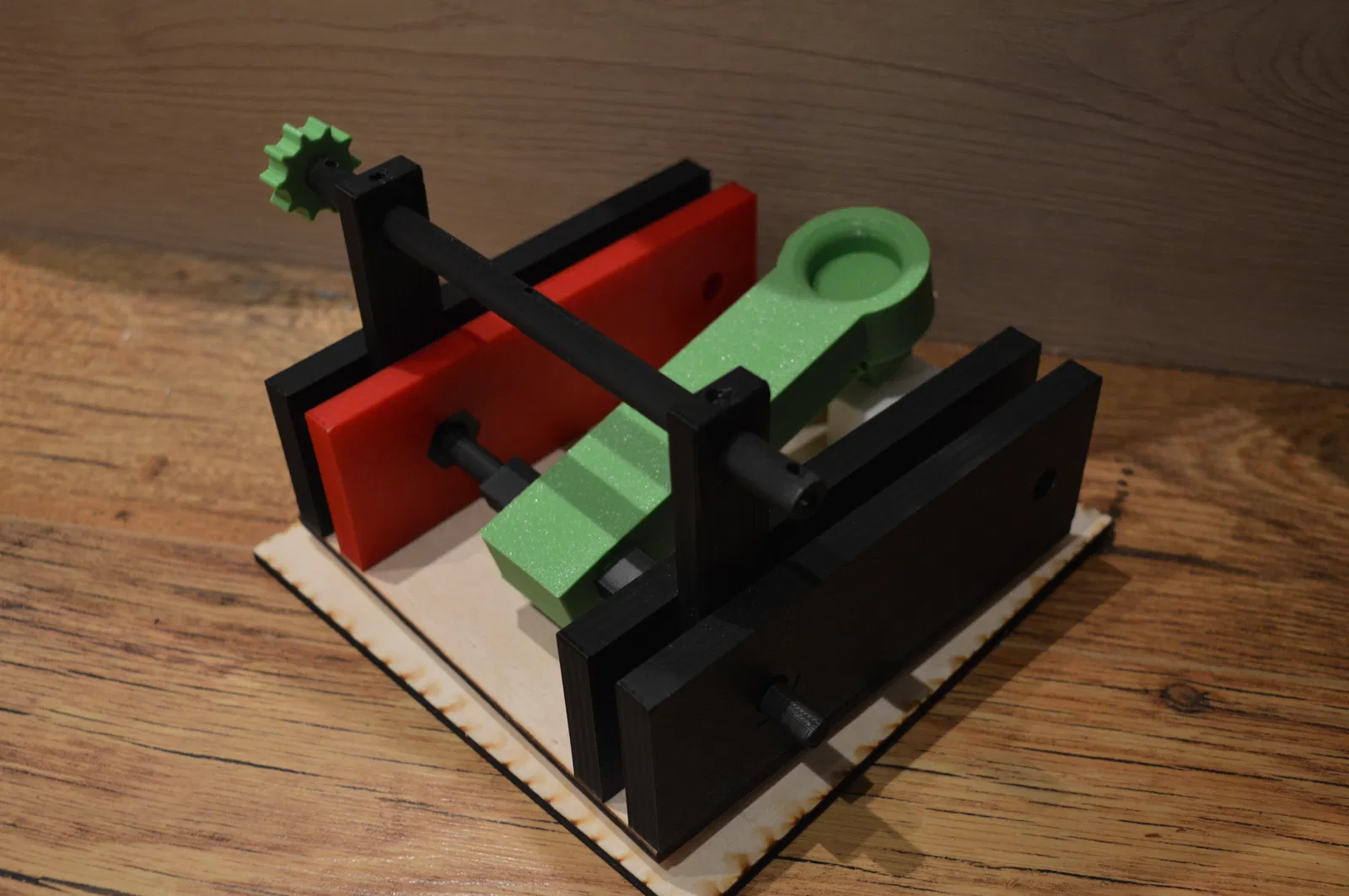

7. Cuối cùng, đặt thanh gõ (percussion bar) lên trên hai trụ.

8. Móc một dây thun vào mỗi trụ và đặt phần chính của dây thun nằm bên dưới muỗng.

Trong ảnh, có thể sẽ thấy một số lỗ hoặc khu vực như bị thiếu. Bạn luôn nên tham khảo trực tiếp các file 3D, vì hình được chụp từ các chi tiết bản prototype chứ không phải phiên bản cuối, để tránh lãng phí vật liệu.

Nếu bạn có câu hỏi hoặc góp ý để cải thiện mẫu này, cứ chia sẻ với tụi mình nhé.

Để xem thêm thông tin về dự án và thử thách:

https://makerspace-amiens.fr/medieval-challenge/

Hy vọng bạn sẽ thích mẫu này!
