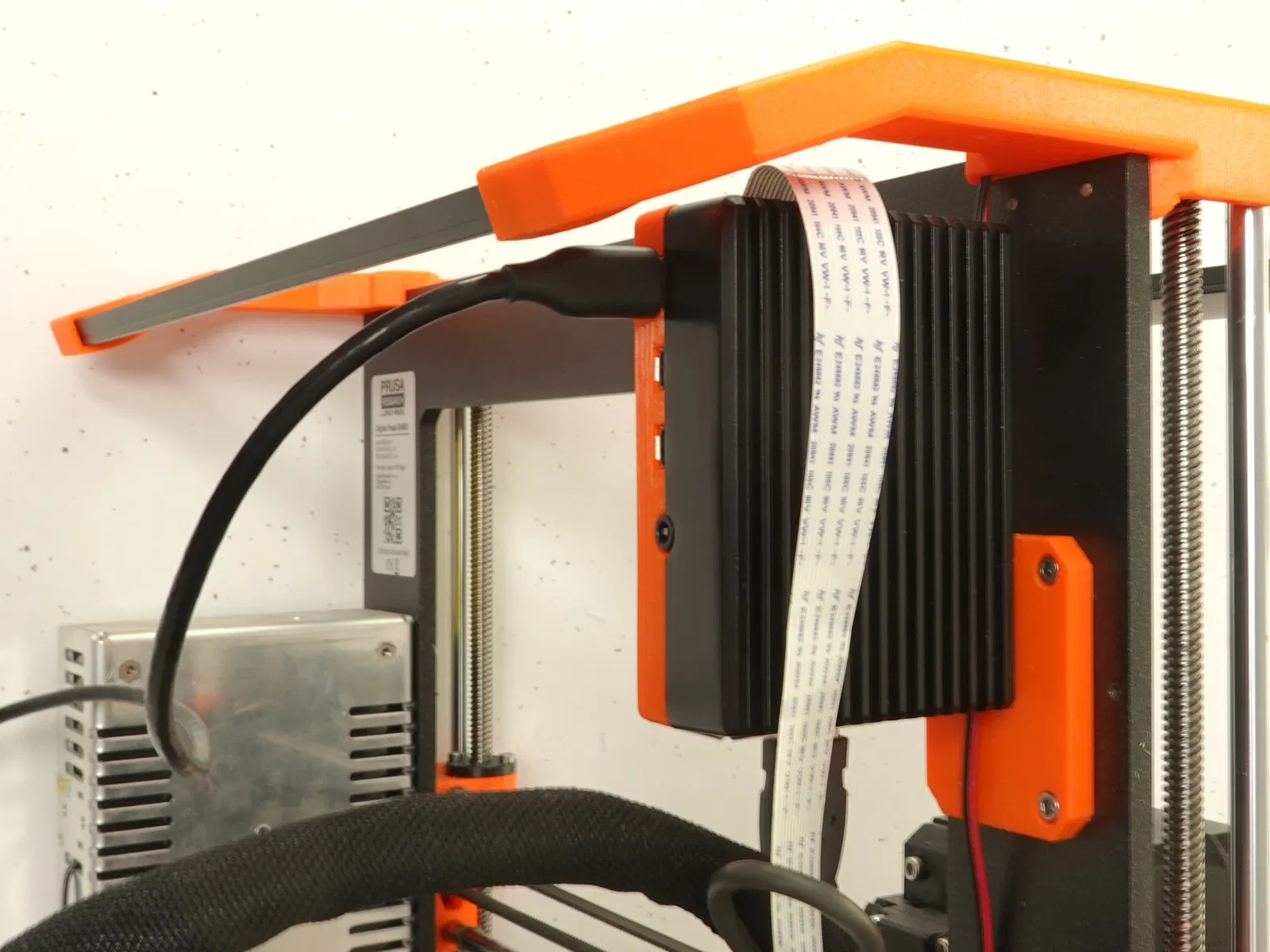

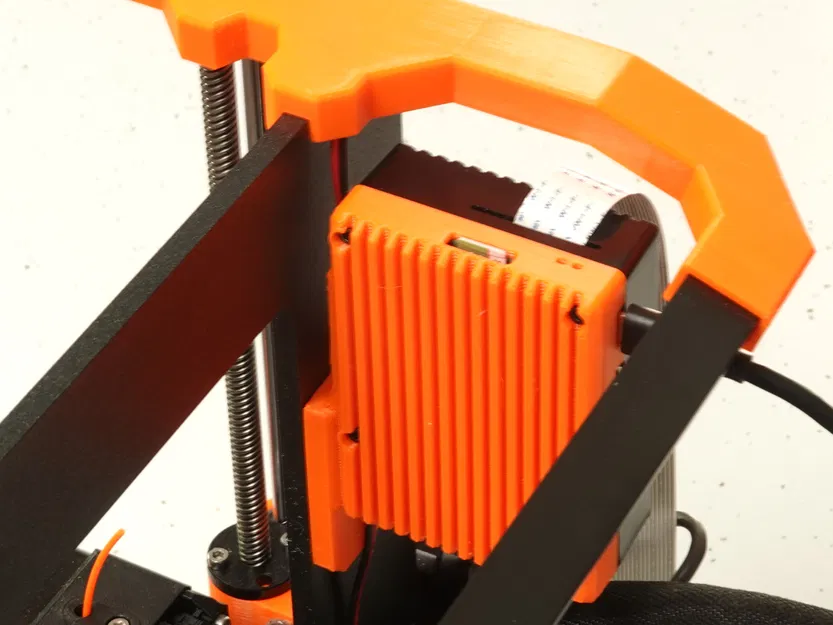

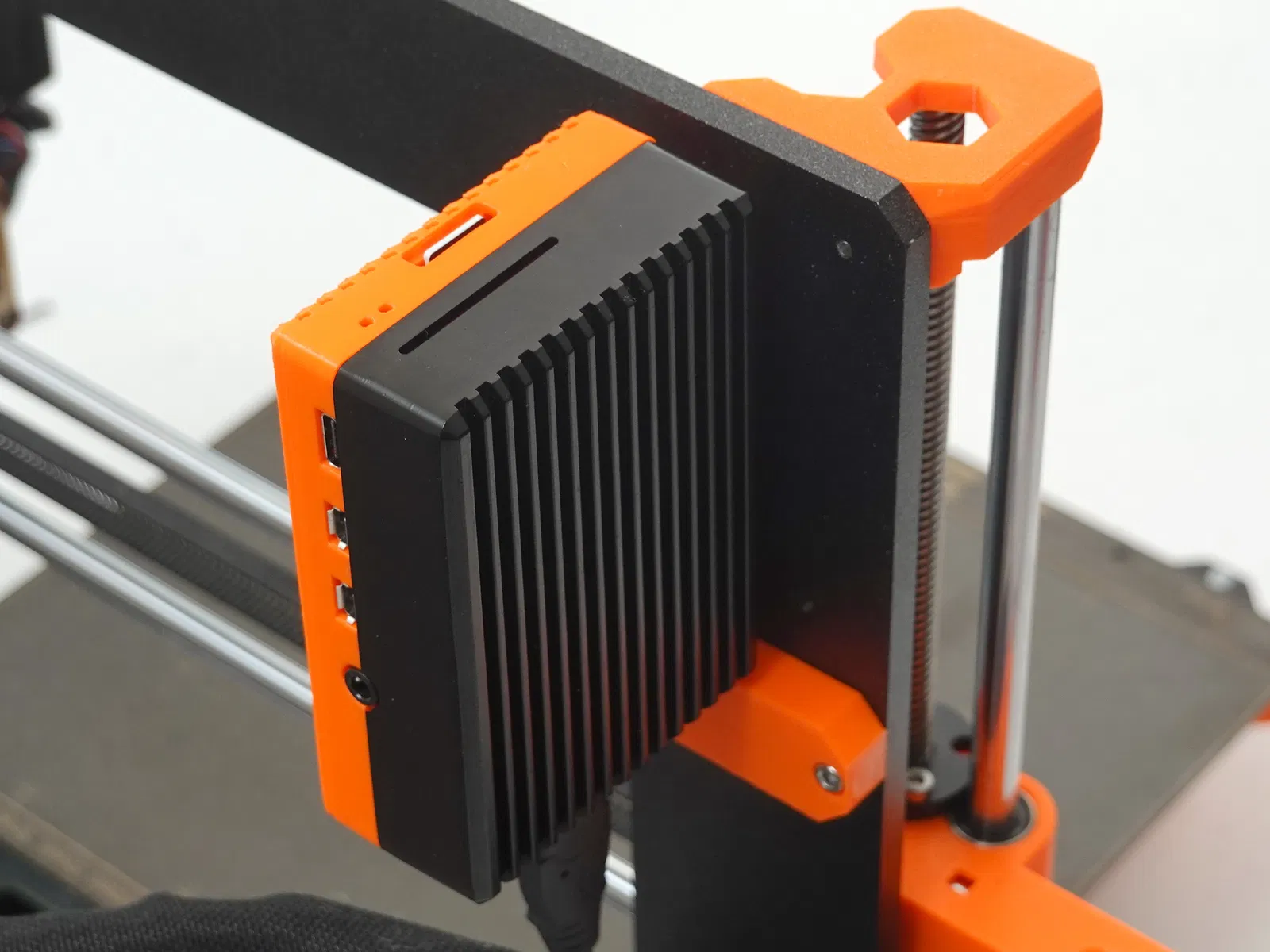

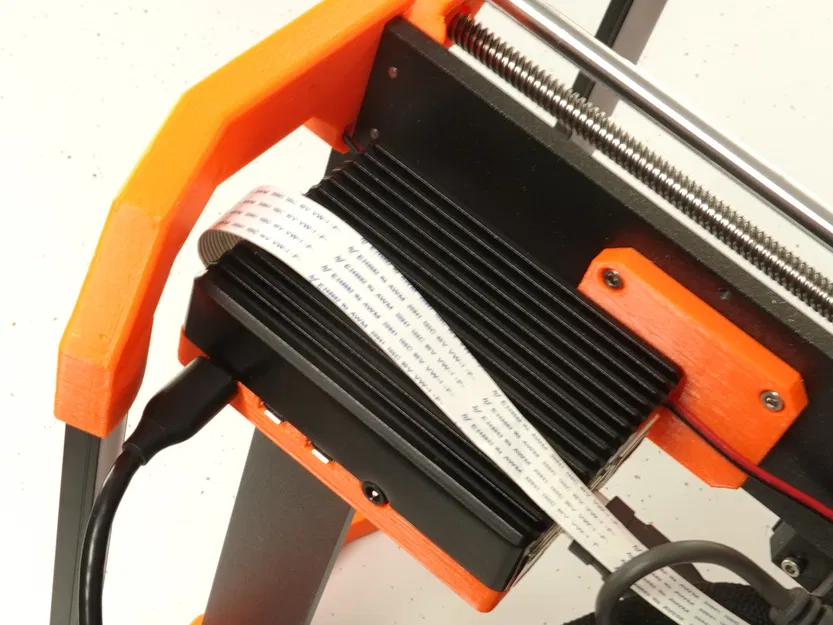

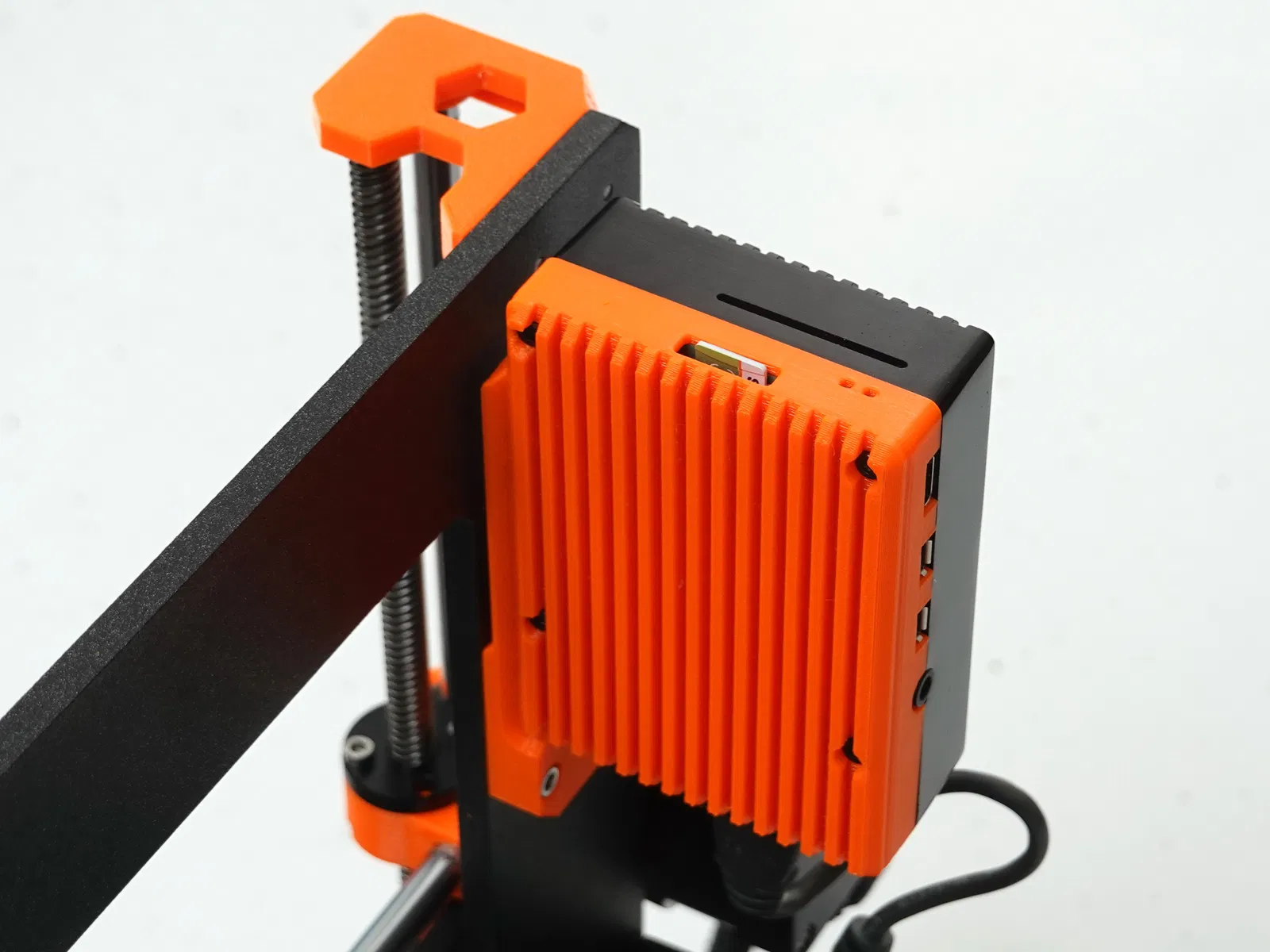

Cái này là bộ phận thay thế cho đáy của vỏ nhôm loại Heavy Duty của Geekworm dành cho RPi4, dùng để gắn vào khung của máy Prusa MK3/S phía trên hộp điện.
Vỏ Geekworm (Amazon US) là một vỏ nhôm thông thường, giá rẻ cho RPi4, dùng để tản nhiệt thụ động. Phần trên của vỏ tiếp xúc với 4 con chip trên bo mạch RPi4 và đóng vai trò như một bộ tản nhiệt lớn.

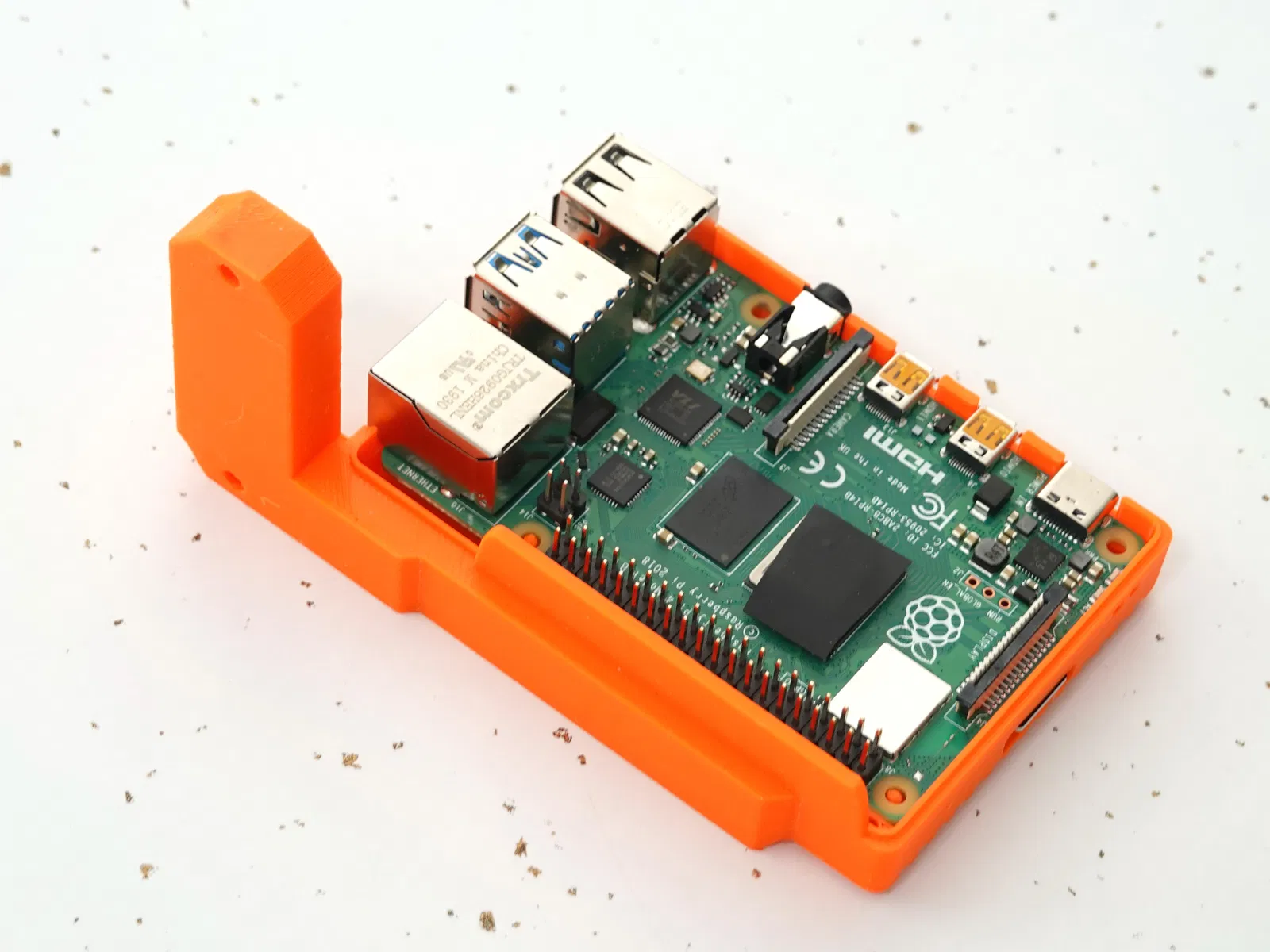

Dự án này thay thế phần đáy của vỏ bằng một thiết kế gần như giống hệt, thêm một giá đỡ cho khung MK3/S, kết hợp hiệu suất nhiệt của phần vỏ nhôm tản nhiệt thụ động với giá đỡ tích hợp tương ứng ở phần đáy.
Cần hai con ốc để gắn vỏ vào khung:
-
Phiên bản gốc: Tổng độ sâu ren với khung là 13.2mm, nên dùng ốc M3x12 là tốt nhất. Ốc M3x10 có thể dùng tạm và ốc M3x14 sẽ hơi nhô ra nhưng vẫn an toàn với các bộ phận chuyển động.
-
Phiên bản hạ thấp: Tổng độ sâu ren với khung là 9.2mm, nên dùng ốc M3x8 là tốt nhất. Ốc M3x6 có thể dùng tạm và ốc M3x10 sẽ hơi nhô ra nhưng vẫn an toàn với các bộ phận chuyển động.
Cập nhật tháng 4 năm 2021: Đã thêm phiên bản nằm thấp hơn trên khung để tương thích với tuyệt vời. Giá đỡ này sử dụng các lỗ ốc khác và trông hơi khác một chút. Các phần còn lại giống hệt.
Hướng dẫn in
Phần đáy có thể hơi nóng nên mình khuyên bạn nên in bằng PETG hoặc vật liệu chịu nhiệt cao hơn.
Phần đáy được thiết kế để in mà không cần support ở độ cao lớp 0.2mm. Nó cũng nên hoạt động tốt với các cài đặt khác.
