Phần thay thế bản lề trượt Skullcandy Crusher Evo/540 (Sliding Hinge)

Đây là phần thay thế (replacement part) cho bản lề trượt (sliding hinge) của Skullcandy Crusher Evo hoặc 540. Mình thiết kế để giữ nguyên mọi chức năng gốc: trượt để chỉnh size và xoay/nghiêng, quay, thậm chí còn khóa và gập được ear cups.

Mẫu này làm liền 1 khối để dễ in và dễ lắp. Việc lắp khá dễ và rõ ràng. Khi bấm và trượt vào sẽ cần dùng lực hơi mạnh vì mình có làm một endstop để nó không bị trượt tuột ra. Nhớ canh/dẫn sợi cáp tai nghe đi xuyên qua khe (slot) ở phía ngoài.

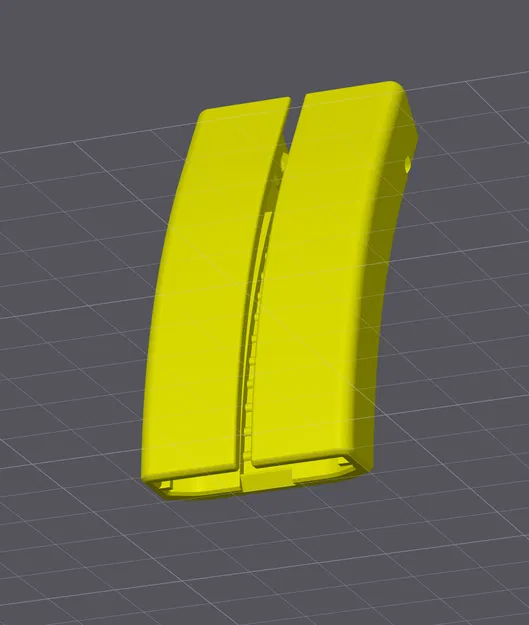

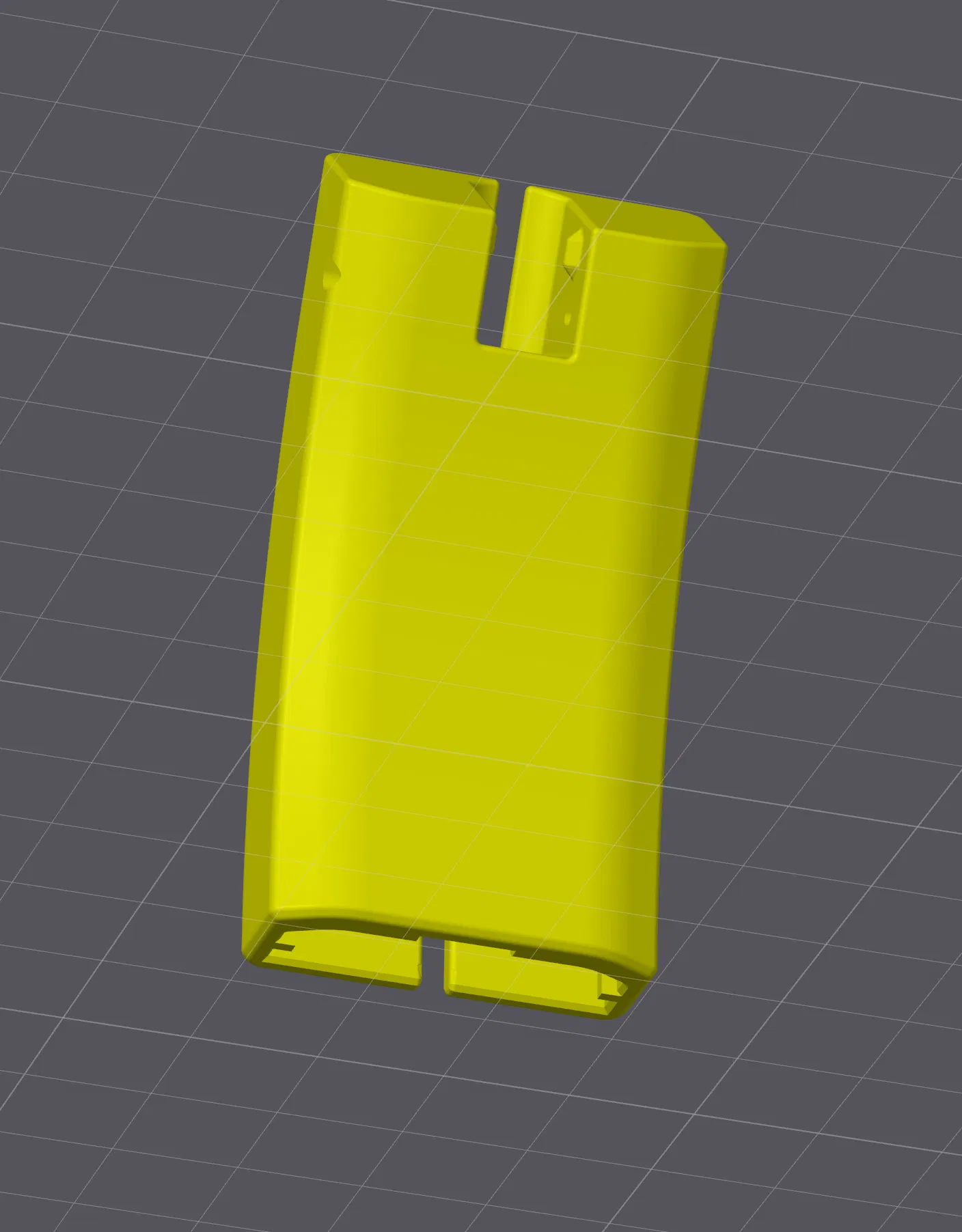

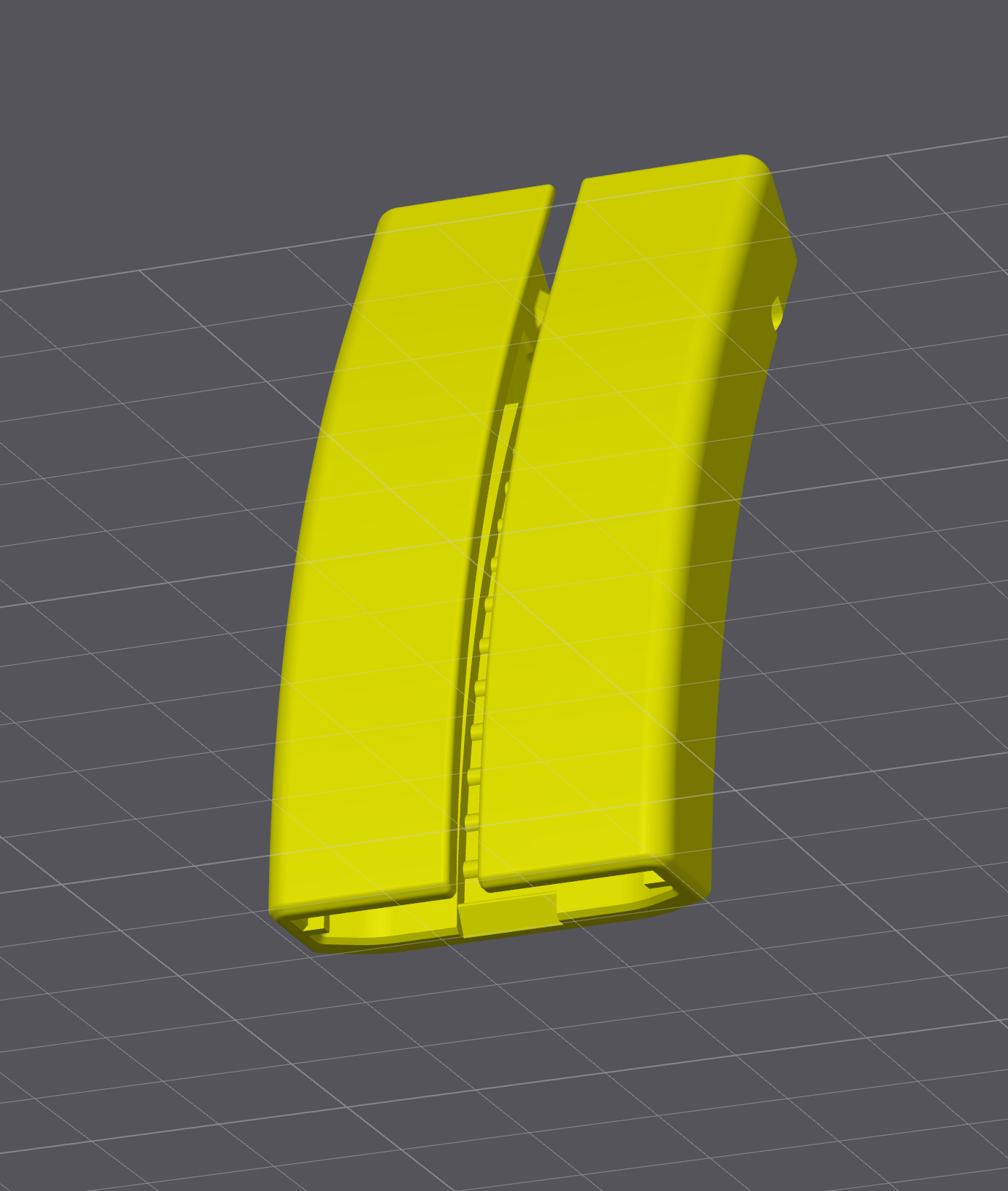

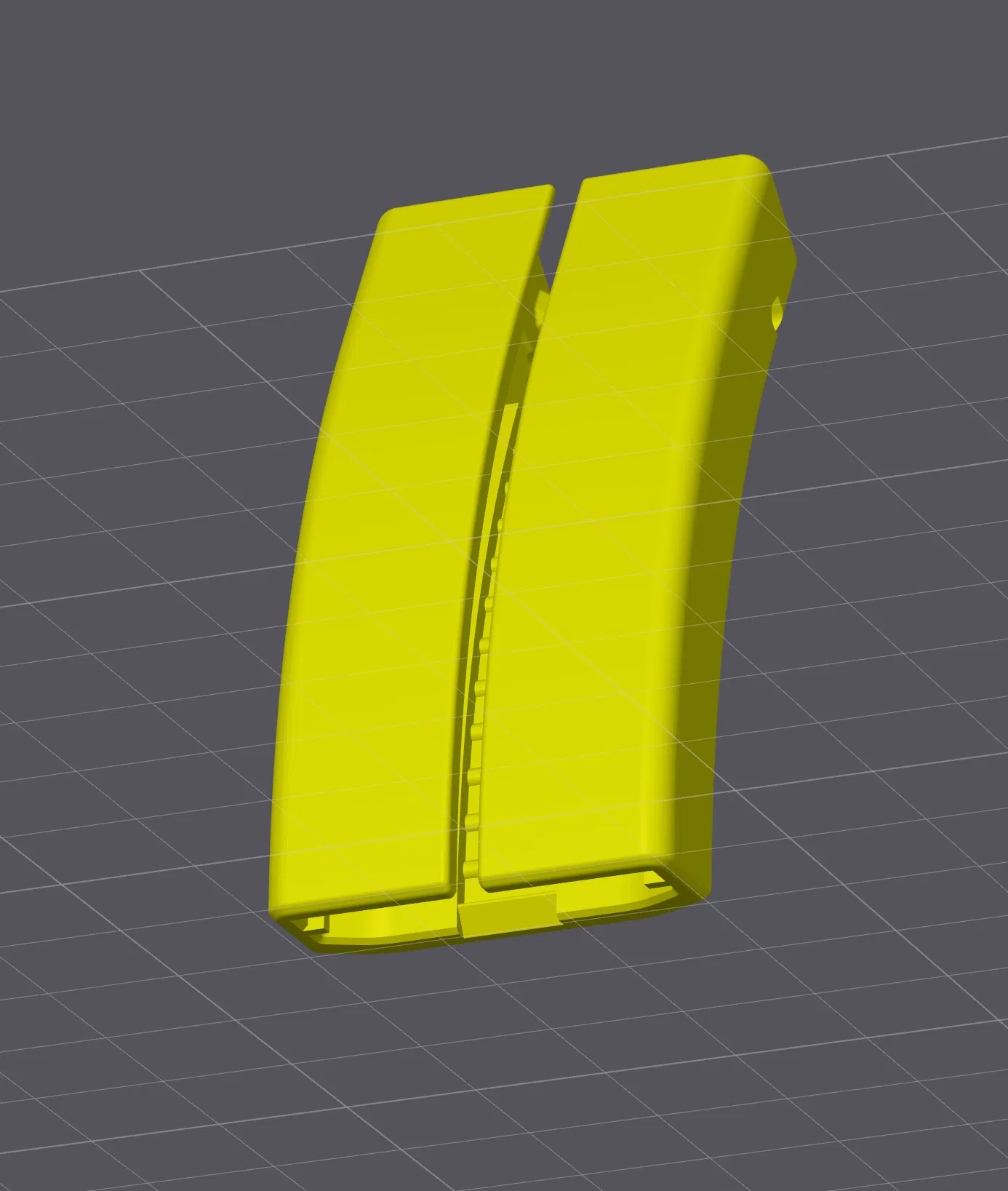

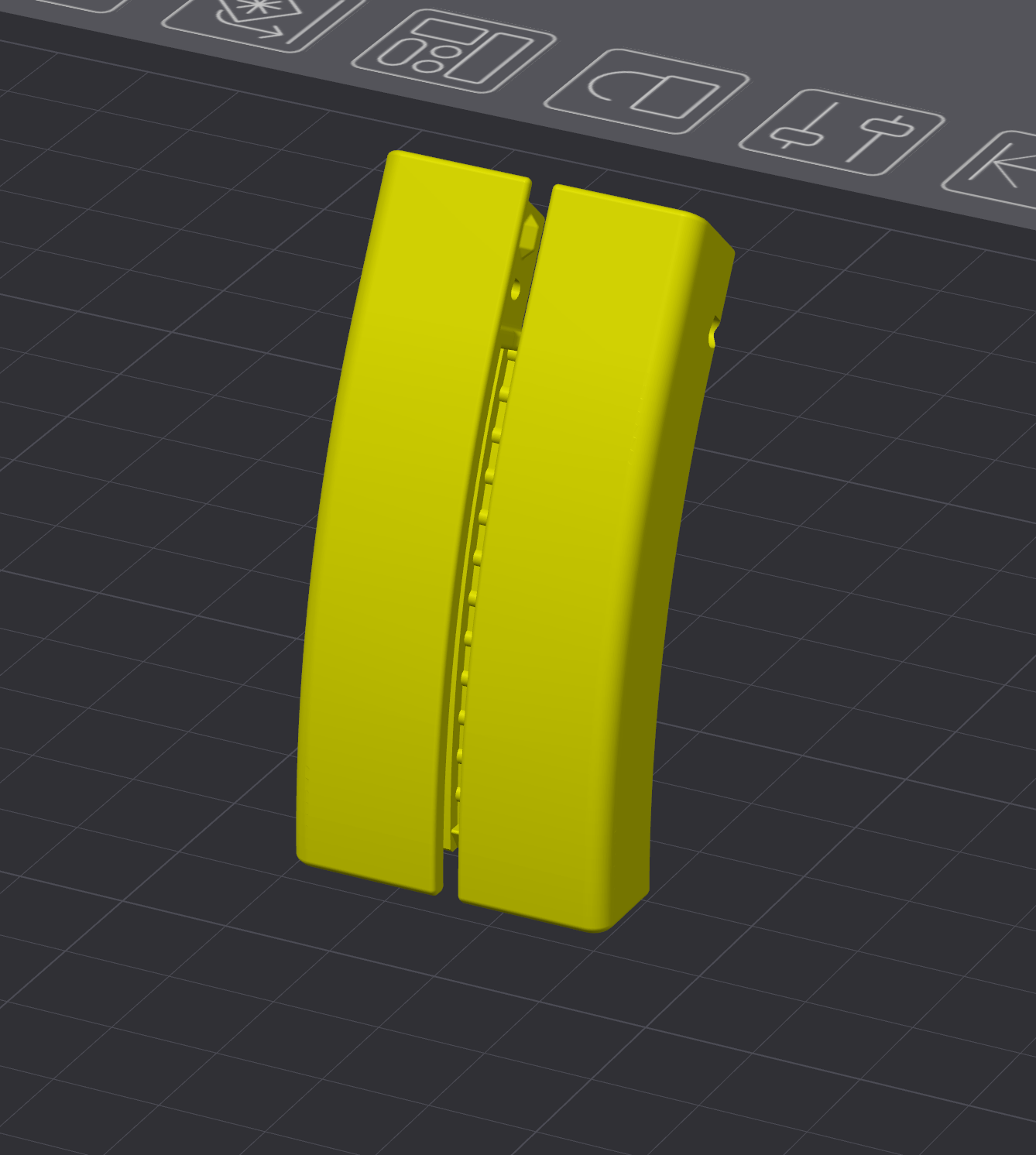

Mình làm cái này cho bạn nên không có hình chụp, đành gửi mấy ảnh printscreens từ slicer kiểu lười mà vẫn đủ thông tin.

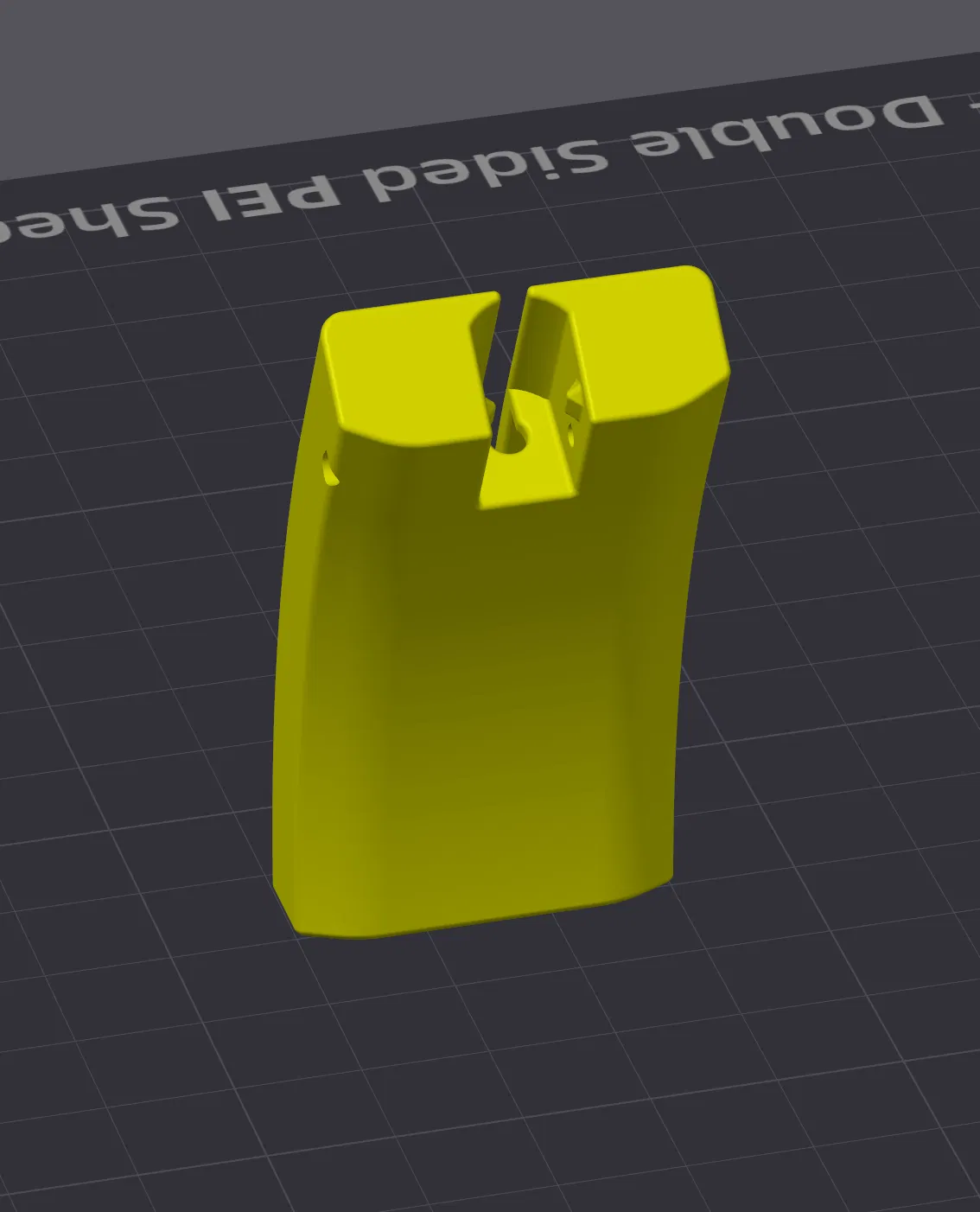

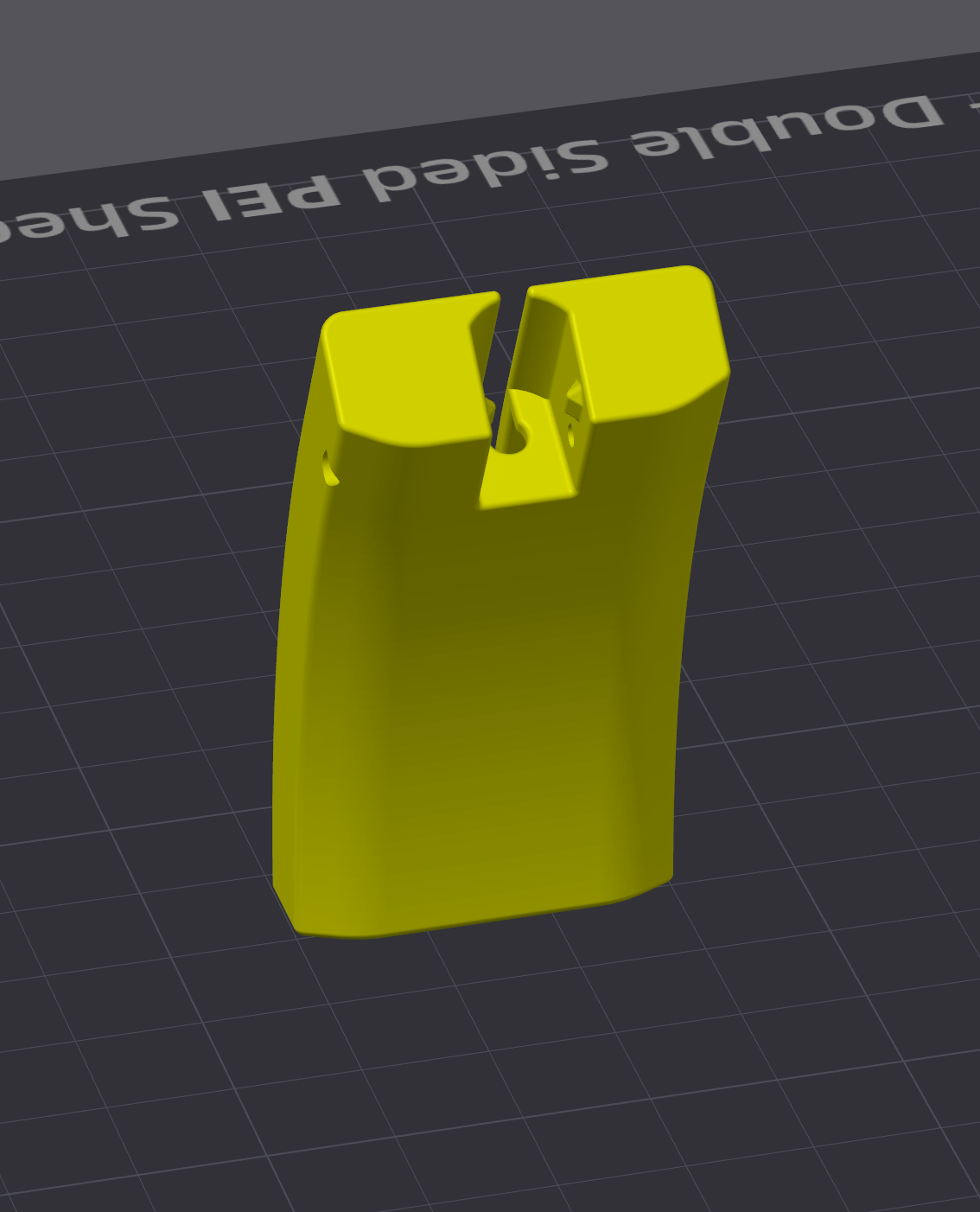

Model được thiết kế để in theo kiểu lật ngược: dựng đứng ở đầu hở (open end), phần hinge nằm lơ lửng trên không—y như mấy “renders” lười đó.

Mình in đặc (solid) với 5 perimeters và chọn vật liệu PBT vì nó rất dai, bám lớp tốt và có độ dẻo nhẹ. PETG hoặc ABS cũng dùng được nếu bạn in được layer bonding tốt. Nylon hoặc TPU loại độ cứng cao chắc là hợp nhất theo mình.

Print parameters:

Materials

PBT > PA/TPU > PETG/ABS

Walls 6 (makes it solid)

!!! Raft is required !!!
