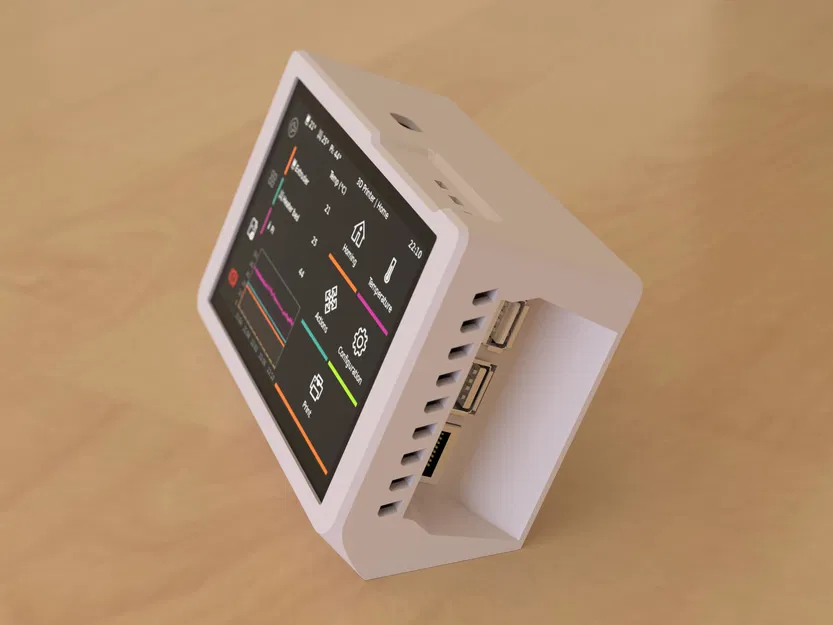

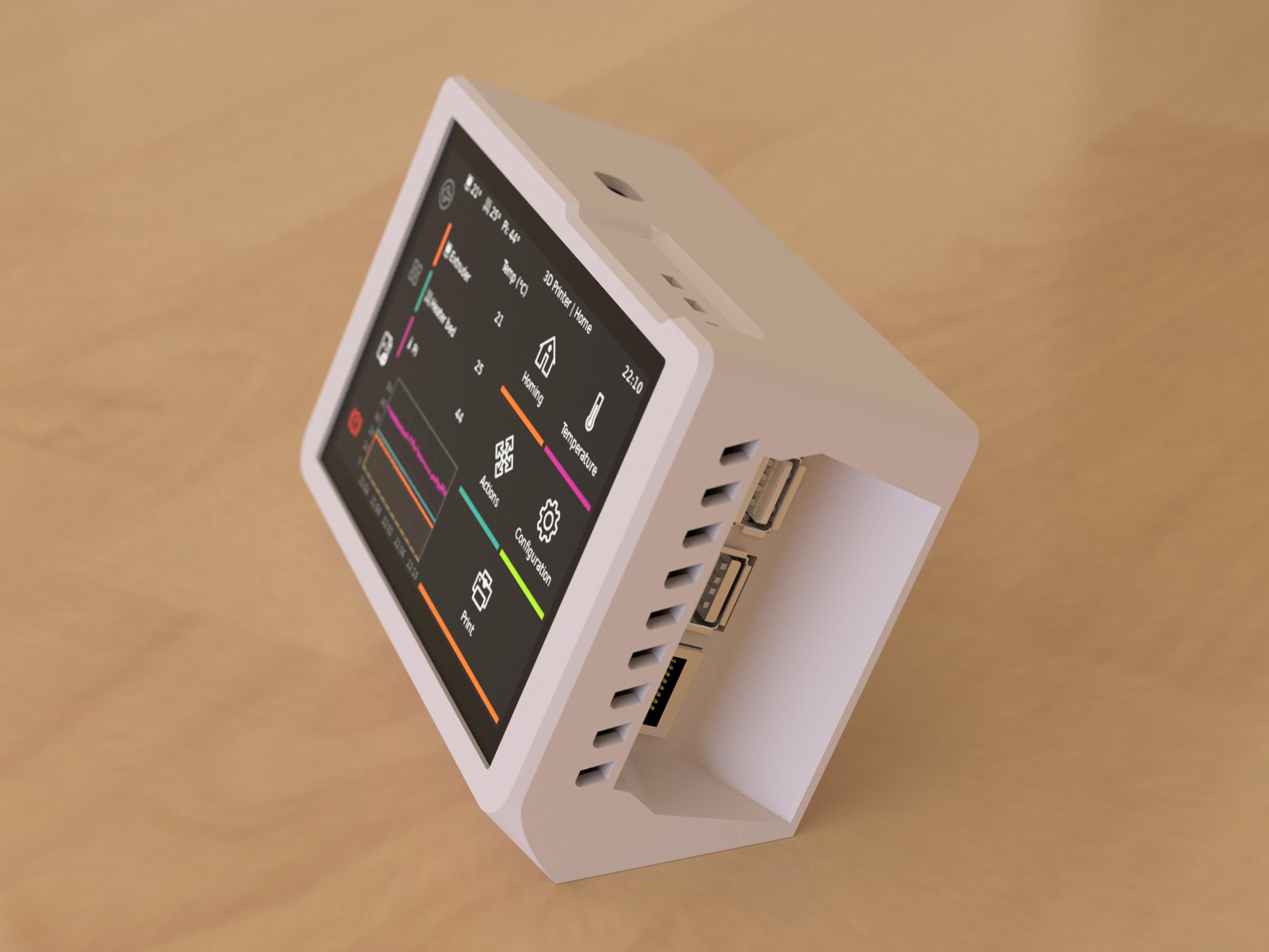

BTT Pi 2 + PiTFT50 v2.1 + quạt 40x10mm 5v — PROTOTYPE

Remix từ Vỏ Raspberry Pi Model 4 kèm màn BTT TFT50 (2.0, 2.1) có ống dẫn gió Tác giả ShinobuTezuka_753055

Tác giả squirrelf3d

Lượt tải: 0
Lượt thích: 0
Lượt coi: 72
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 8,6 MB· 8,6 MB

File 4 8,6 MB

Raspberry_pi3B_with_piTFT50_2.0_CASE_rev3_1768394801.stlSTL · 2,7 MB
BIGTREETECH_PI2_with_piTFT50_2.1_CASE_rev3_1768394802.stlSTL · 2,8 MB
BIGTREETECH_PI2_with_piTFT50_2.0_CASE_rev3_1768394804.stlSTL · 2,7 MB
m2.5_washer_with_sidewall_1768394806.stlSTL · 350,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #199907
Danh mục: DIY
Ngày đăng: 12/01/2026
Thẻ: btt
bttpitft50
bttpi2

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

chưa test (Khi qua khỏi giai đoạn prototype thì file STL sẽ được phát hành miễn phí)

Bốn vít M2.5 (không rõ chiều dài, có thể tầm M2.5x6 hoặc tương tự)
Bốn vít M3x6 đến M3x12 (cho phần kẹp/sandwich)
Hai vít M3x8 (có thể M3x6) (ốp sau)
Hai vít M3x6 (chân đế)
Bốn vít M3x12 (quạt)

Bốn standoff M3x17 (nghe nói có kèm theo màn hình)

Quạt 5v - 4010

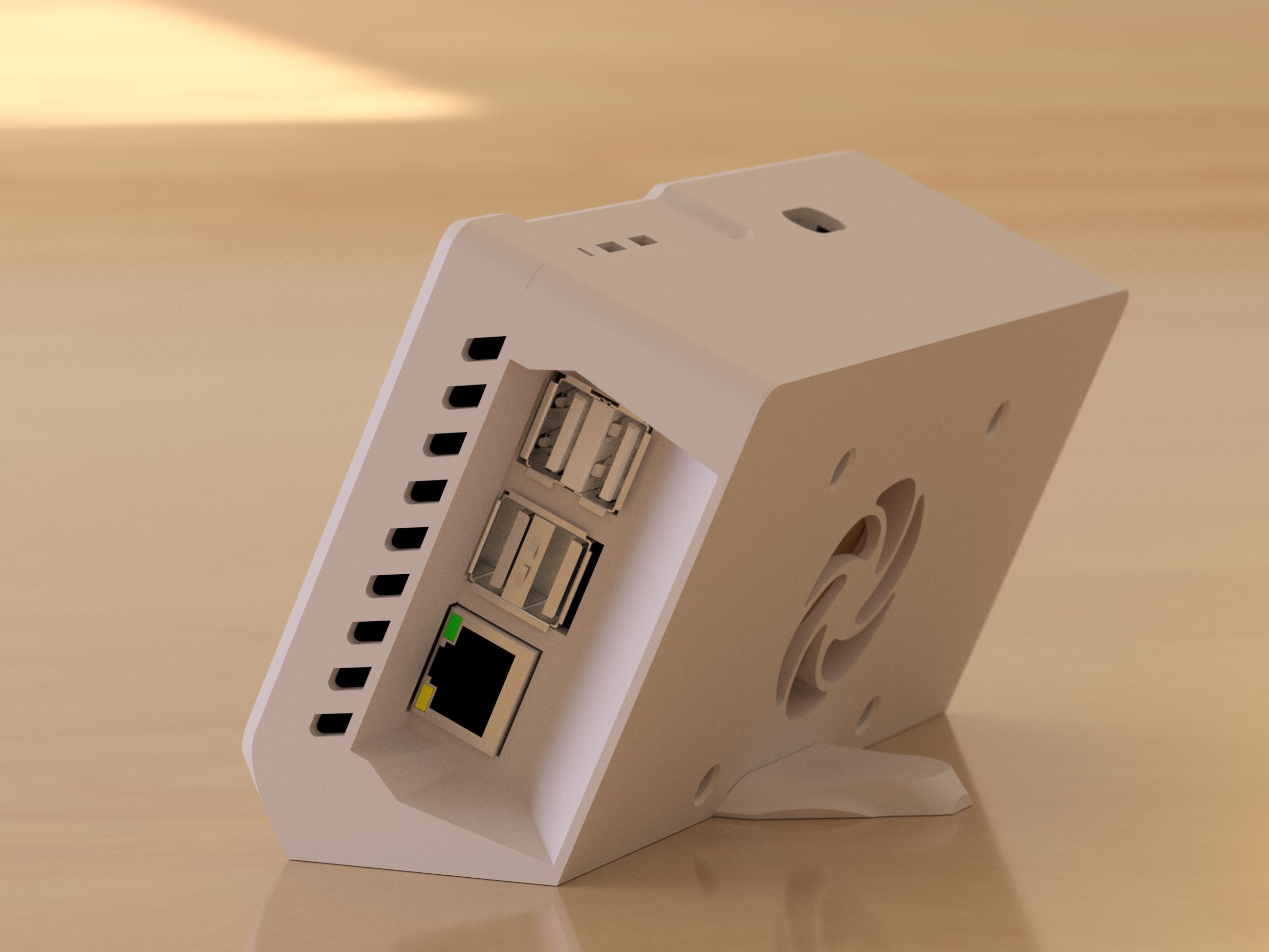

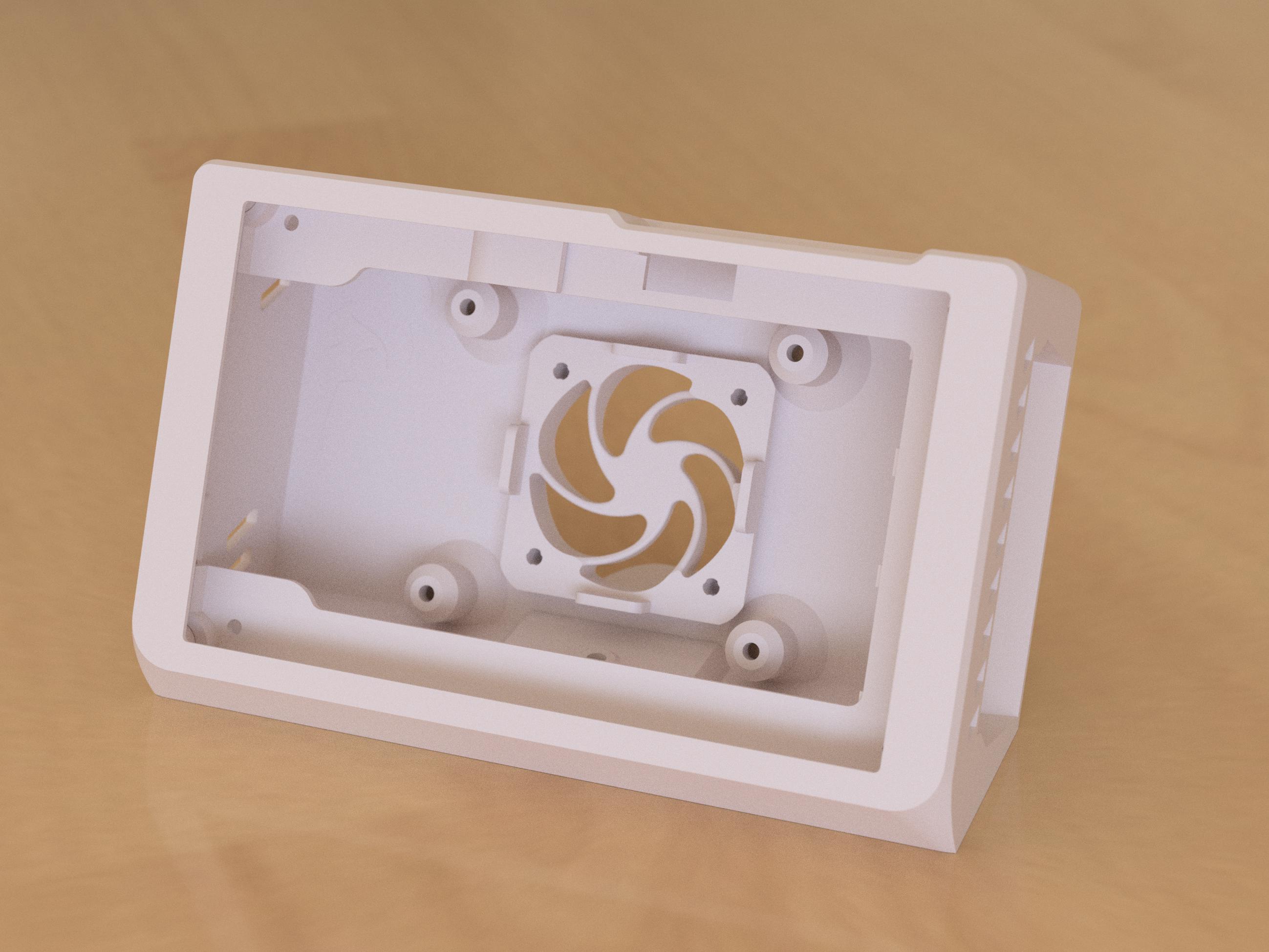

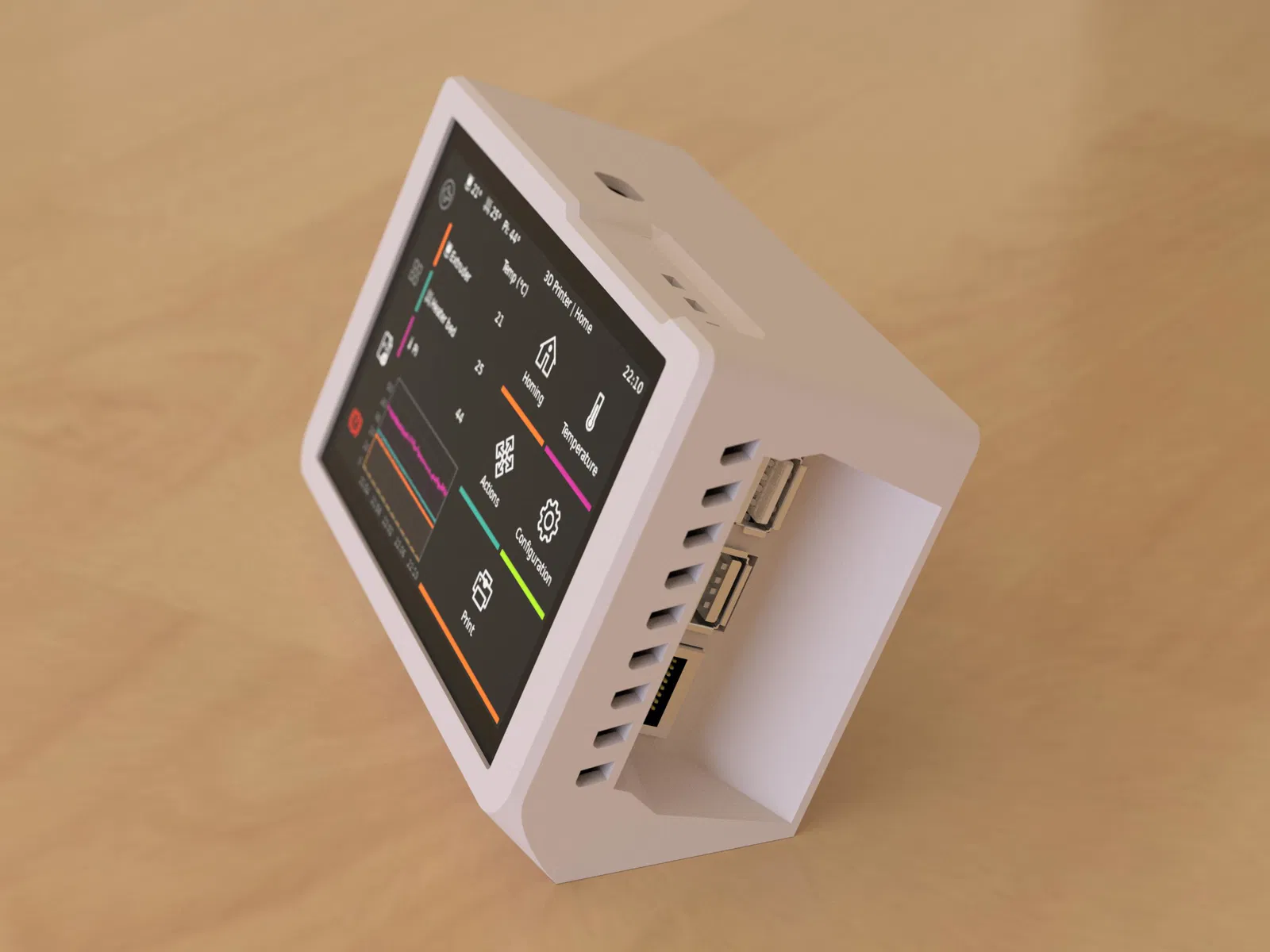

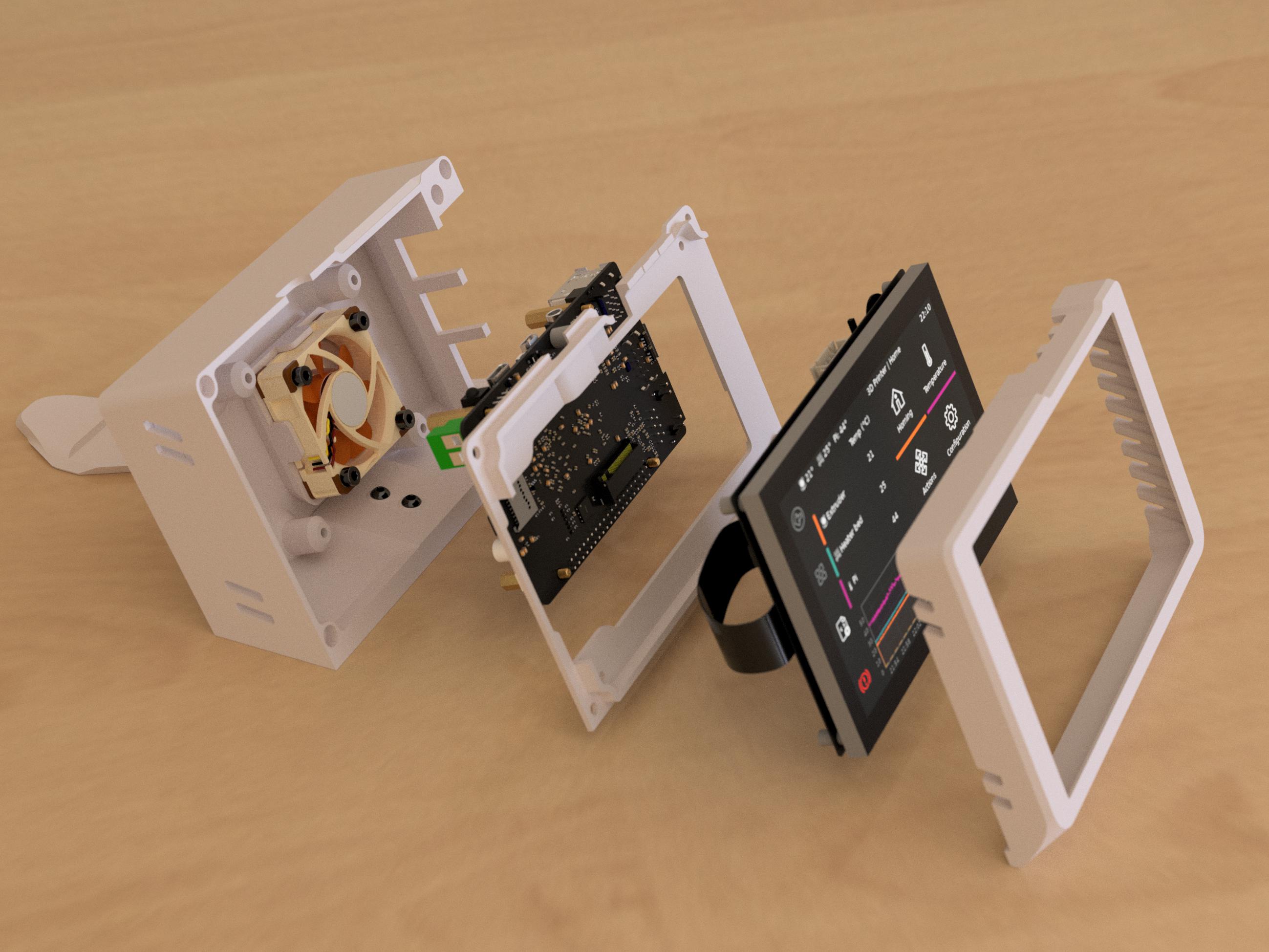

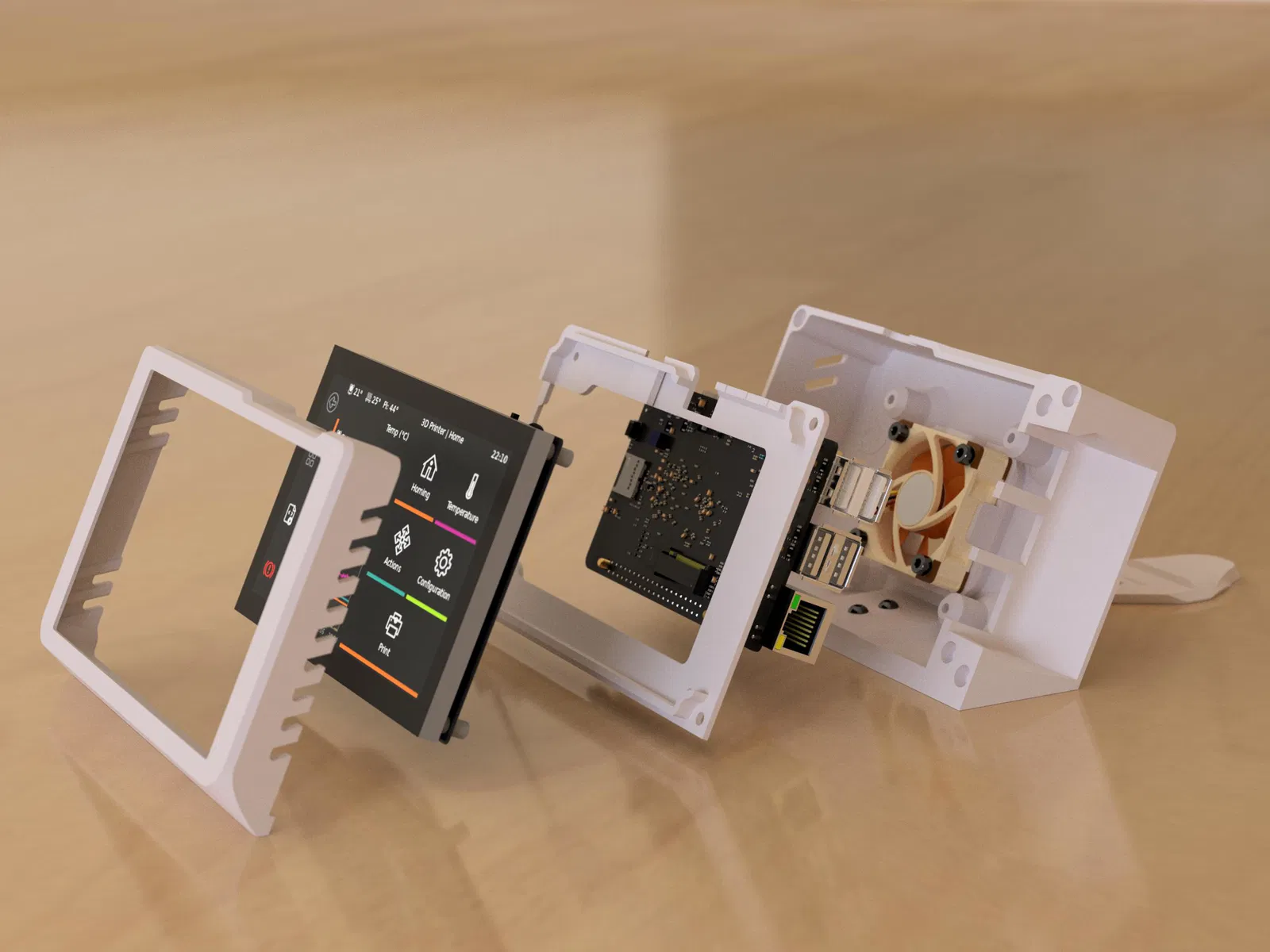

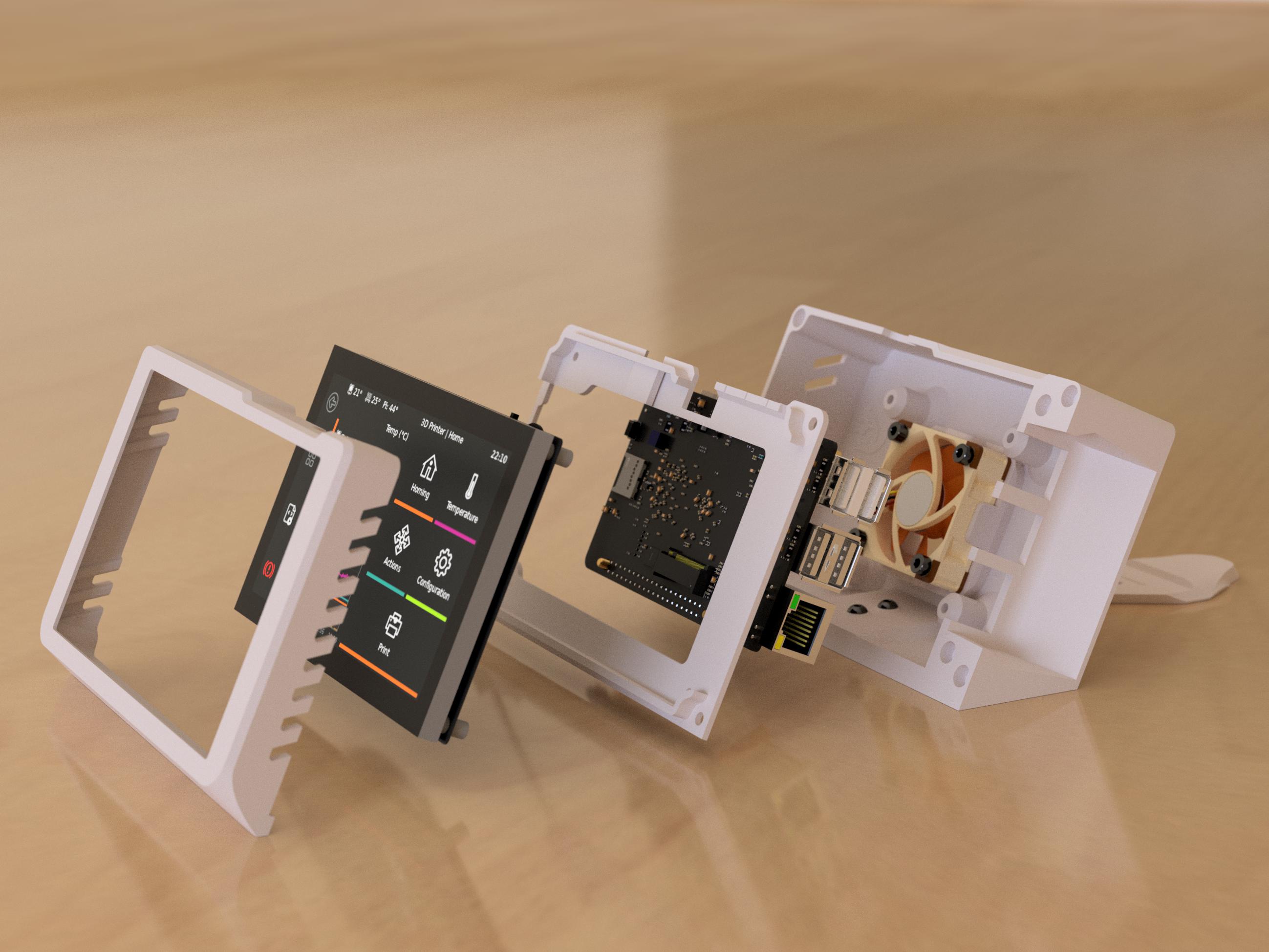

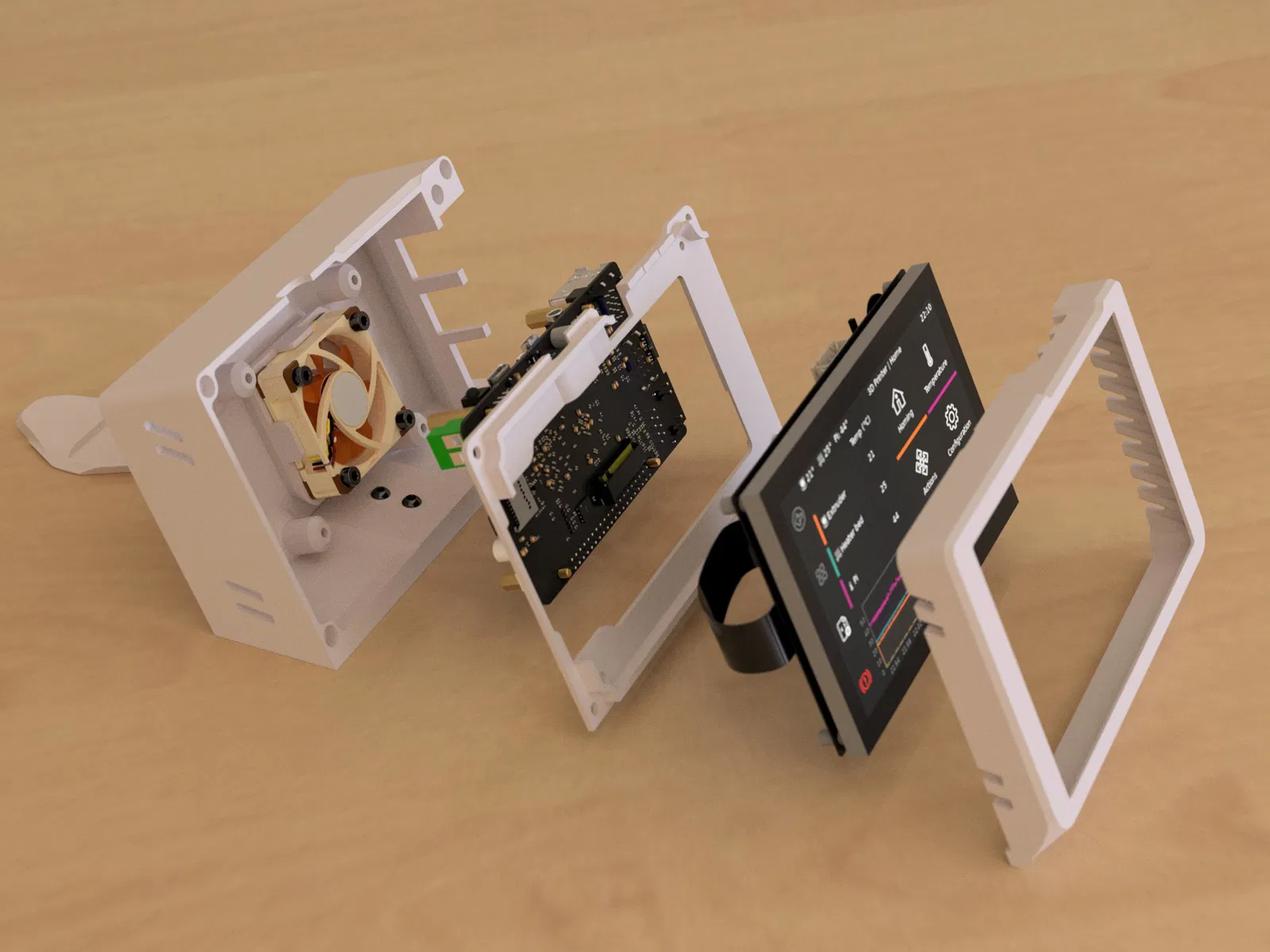

gắn màn hình vào khung
gắn phần print kẹp (sandwiched printed piece)
cố định màn hình bằng vít (M2.5)
gắn cáp ribbon
bắt phần kẹp (sandwiched printed piece) vào ốp trước bằng vít M3 (M3x6 đến M3x12)
gắn Pi và bắt cố định vào màn hình bằng standoff M2.5 dài 17mm (dùng như vít)
cắm cáp ribbon vào cổng video trên Pi
đi dây cổng nguồn USB C ngay lúc này vì có thể sẽ dễ hơn về sau (với lại đầu USB C có khi không lọt qua lỗ khi đã đóng vỏ)
nếu bạn muốn gắn chân đế phía sau, lắp ngay bây giờ và bắt từ bên trong ốp sau bằng 2 vít M3x6 (nhưng kiểm tra lại vì có thể nó tự giữ được mà không cần vít)
lắp quạt 5v, bắt bằng vít M3x12, và đấu dây vào GPIO
canh nhẹ nhàng đặt ốp sau vào và siết 4 vít ở giữa M3x8 (nếu không được thì thử M3x6)
