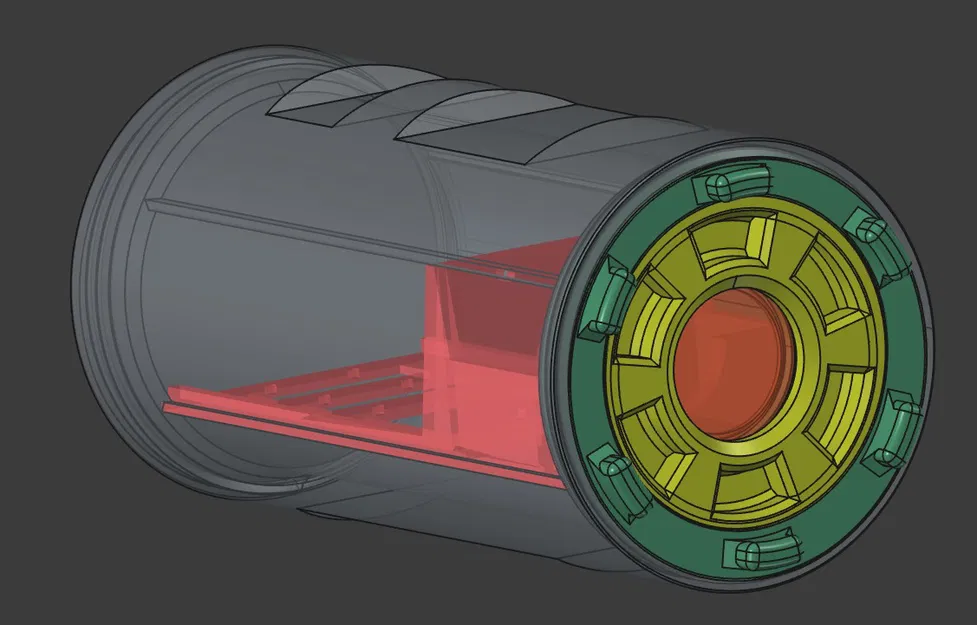

Vỏ Subcompact OWL (Subcompact OWL enclosure)

Cái này để gắn compact OWL, y như cái enclosure có sẵn trước đó — tải và dùng file Tray.stl từ bộ đó.

Mình gọi cái này là Subcompact OWL enclosure vì nhìn nó kiểu “tàu ngầm” — làm đồ chơi tắm cũng hợp.

Mình muốn giảm số lượng chi tiết (trong lúc đang chờ linh kiện) và cho ráp nhanh hơn. Mình vẫn chưa tự lắp cái này (chưa) nên sau này có thể mình sẽ đổi cách nó mount.

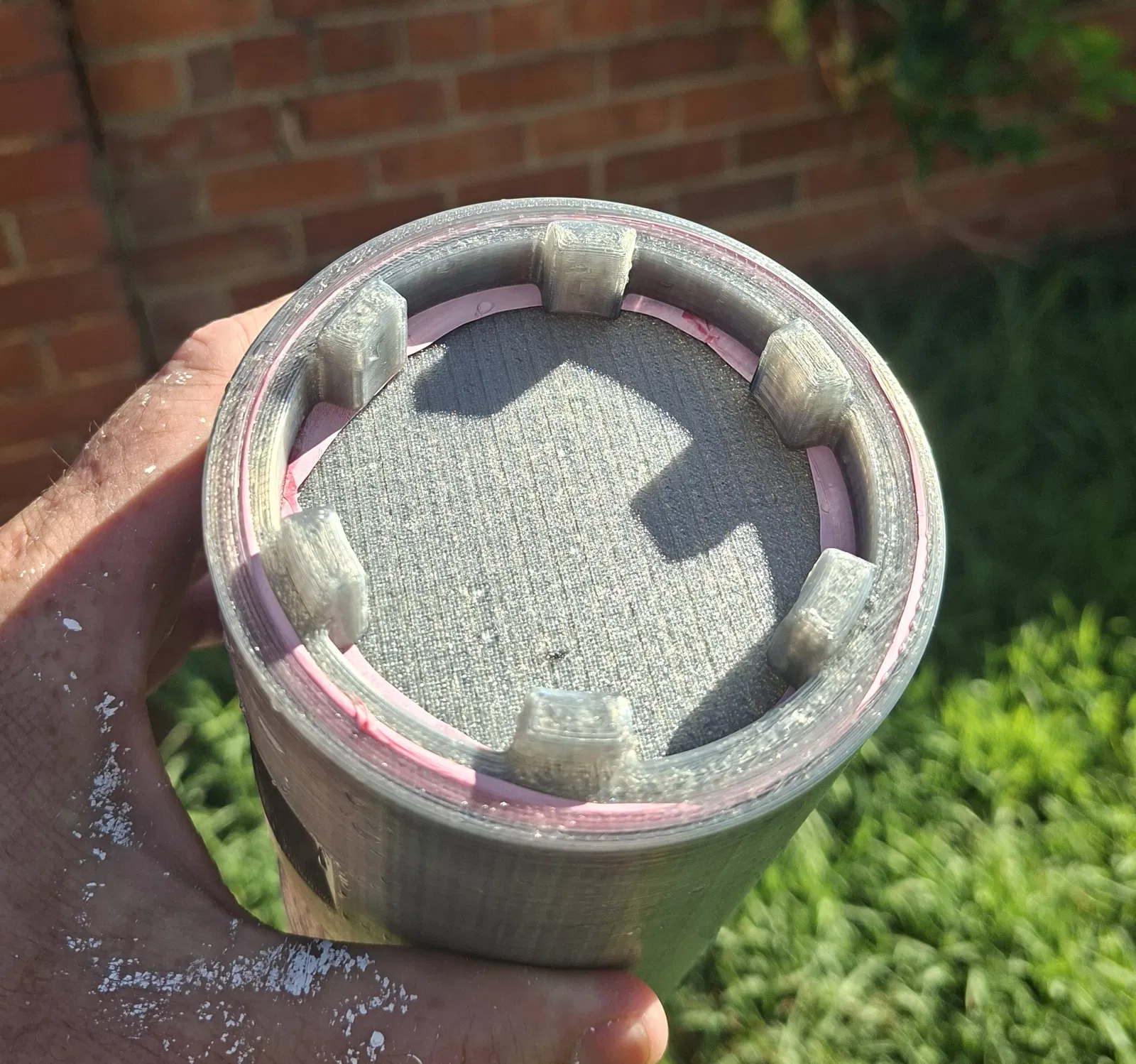

In tấm back plate trơn (blank) và test độ kín nước trong một xô nước trước khi bỏ bất kỳ electronics nào vào trong.

Chọn main body và backplate cho phù hợp.

Required

• Metric o-ring R-25 34.5x3.55

• plumbers tape - quấn mỗi ren (và cả backplate) khoảng 5 vòng

• K&F uv filter 37mm (giống enclosure kia)

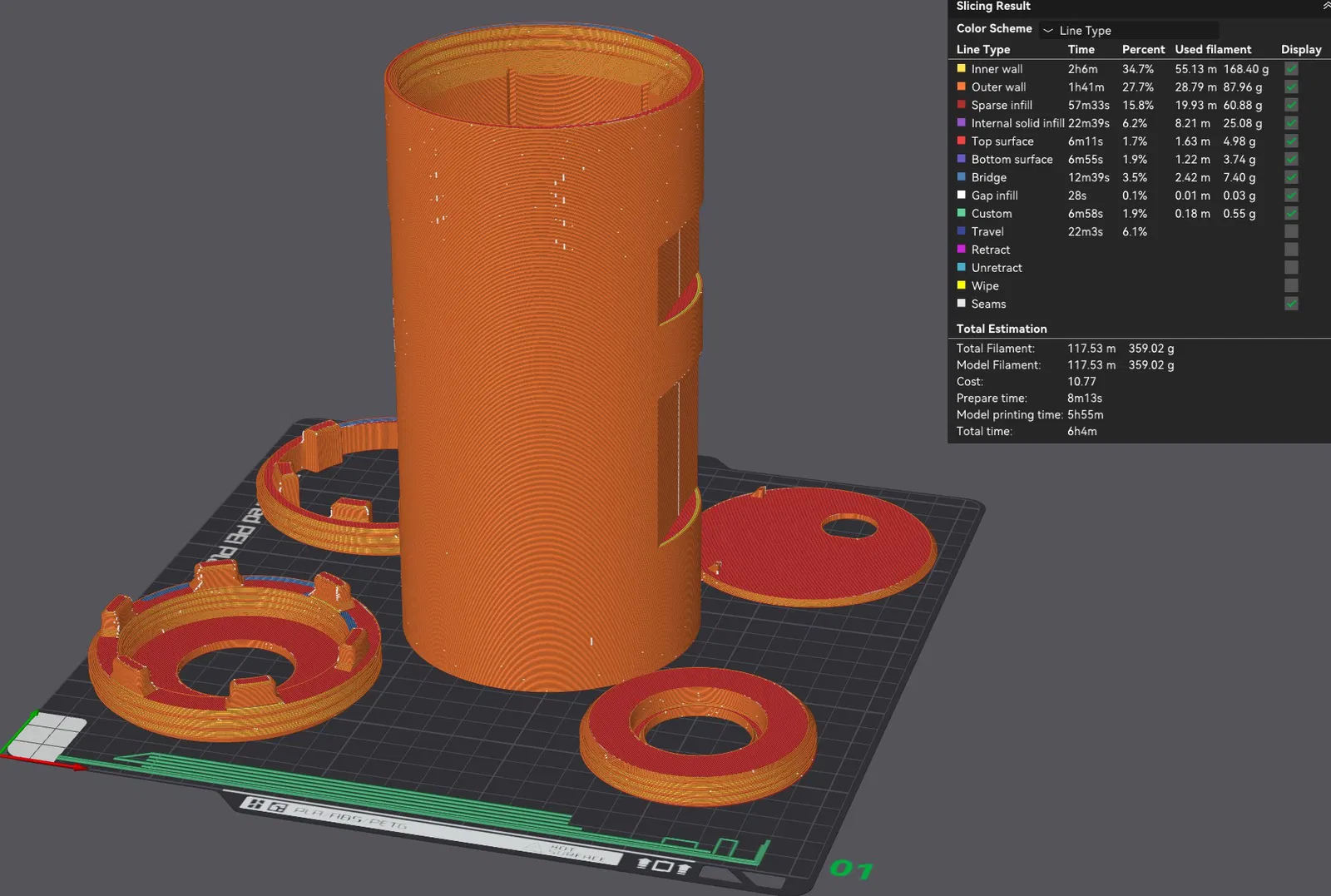

print settings:

• Máy in 3D đời mới, độ chính xác cao

• Arachne wall generator

• Layer height 0.3mm (hợp hơn cho phần ren)

• Nhớ để seam position là nearest — kiểu aligned không tốt cho ren

• Có thể cần thêm brim quanh main body nếu bạn in bằng polycarbonate

• Không cần supports

• 3 walls và top/bottom layers

Tất cả ren đều được tạo từ metric threaded rod trong FreeCAD

• Ren cái (female) của main body: 95mm, pitch 4mm

• Ren đực (male) của nắp vặn (screw on lid): 94mm, pitch 4mm

• Phần trong của nắp vặn (female): 75mm, pitch 2.5mm

• Oring holder (male): 74mm, pitch 2.5mm
