Cầu dầm thép modular Märklin H0 Rail-C thẳng 360mm (nhiều phần)

Động lực

[ Mình cần một đoạn cầu thẳng dài... ]
Khi làm cầu đường sắt và cây cầu băng chéo qua một đường ray dưới đất, hoặc băng qua một đoạn đường đôi chạy song song, đôi khi các đoạn cầu thẳng có sẵn (172mm, 188mm) đơn giản là không đủ dài để vượt hết khoảng cách mà không cần trụ.
Vì vậy mình thiết kế đoạn thẳng 360mm theo kiểu của hệ cầu dầm thép modular.
Đoạn 360mm này tương thích với các phần tử cầu modular khác và có thể kết hợp để dựng tuyến theo ý muốn.
Về phần ray (Rail-C), ghép một ray 172mm (24172) và một ray 188mm (24188) sẽ vừa khít lên phần bệ đỡ cầu thẳng 360mm này.

[Ủa, in một món dài vậy được hông? ]
Phần bệ ray được ghép từ hai miếng cắm nối giống y nhau có cơ chế snap lock, nên bạn có thể in hết các phần trên máy in 3D “thường” với khay nhiệt cỡ ~230mm.

[ Còn trụ thì sao? ]
Khi dựng cầu tạm hoặc làm dốc (ramp), bạn sẽ cần trụ với nhiều kích thước khác nhau.
Dùng Lego cho mục đích này thì ổn, nhưng nhìn không được thật lắm.
Vì vậy mình thiết kế một hệ trụ đường sắt mô hình dạng cắm nối, cho phép bạn tạo gần như mọi chiều cao trụ mà bạn cần.

[ Thiết kế cầu dầm thép ]
Để nhìn giống cầu dầm thép hơn, mình thiết kế một phần tử ray cho đoạn thẳng Rail-C 360mm.
Phần tử này có thể kết hợp với tất cả các phần tử khác trong hệ cầu modular.
Các phần tử cầu modular đặt vừa lên hệ trụ cầu modular và có thể liên kết bằng các ngàm snap-in có thể tháo rời để tăng độ vững.

Thiết kế connector chừa đủ dung sai cho các độ dốc thay đổi cần thiết khi làm dốc lên/xuống cầu.

Hệ Märklin Rail-C được dự định dùng chung với thiết kế của mình.

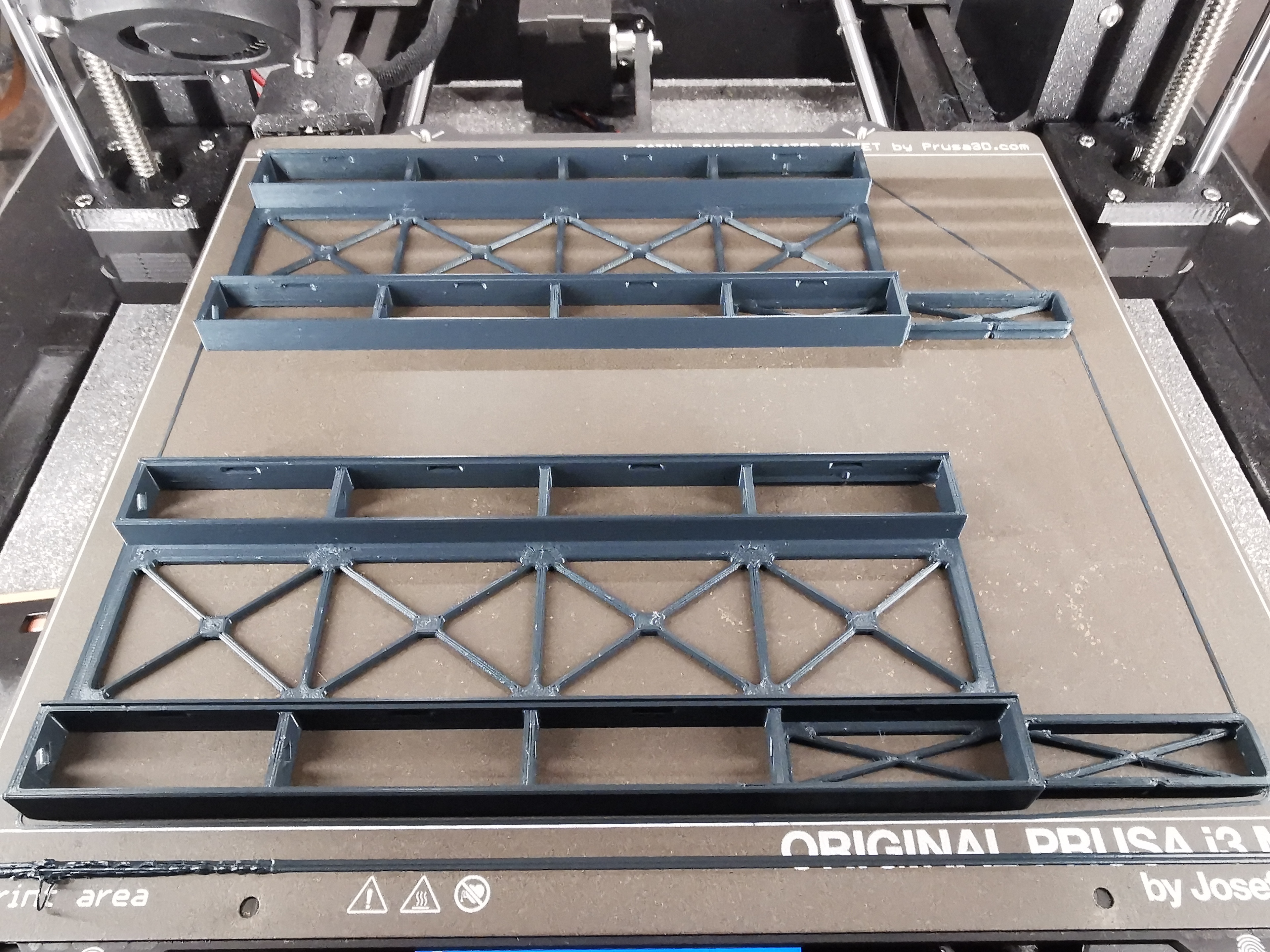

In (Print)

In bằng prusament PLA (Gentleman's Grey)
Để dựng một đoạn dốc hoàn chỉnh hoặc một cây cầu kèm các đoạn dốc, bạn sẽ cần khá nhiều trụ và phần tử ray.
Để làm trọn bộ một phần bệ đỡ cầu dầm thép thẳng Rail-C 360mm (nhiều phần), bạn cần in các chi tiết sau:

  2x H0_Bruecke_gerade_360mm_HalbBasis_v00.stl (phần bệ)
     (slicing:                    dùng tối thiểu 4–5 perimeters để vùng khớp cắm (plug-in-nose) được đặc và chắc)
     (support:                  không cần)
     (brim:                       không cần với tấm in satin hoặc smooth)
     (print orientation:   đứng thẳng)
     (colour:                    Gentleman's Grey)

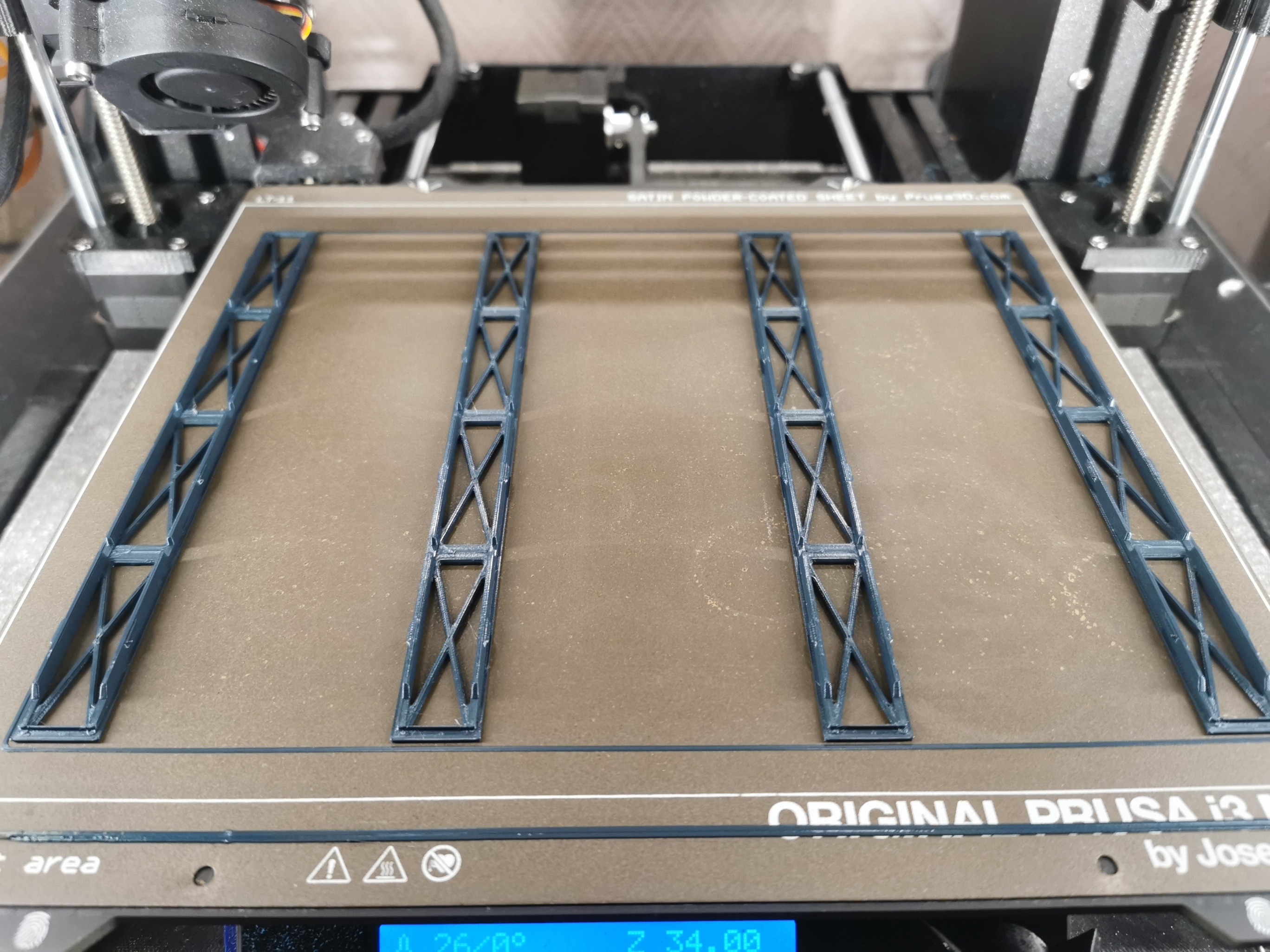

  4x H0_Bruecke_gerade_360mm_HalbAbdeckGitter_v00.stl (lưới thép trái/phải)
     (support:                  không cần)
     (brim:                       không cần với tấm in satin hoặc smooth)
     (print orientation:   mặt trên úp xuống, dùng tấm kim loại smooth hoặc satin)
     (colour:                    Gentleman's Grey)

  2x H0_Bruecke_Verbinder_v01.stl (snap-in-connector)
     (support:                 không cần)
     (brim:                       không cần với tấm in smooth)
     (print orientation:   nằm nghiêng bên trái hoặc bên phải)
     (colour:                    Gentleman's Grey)

Lắp ráp (Assembly)

[Hoàn thiện phần bệ đỡ thẳng Rail-C 360mm]

[ bệ (base) ]

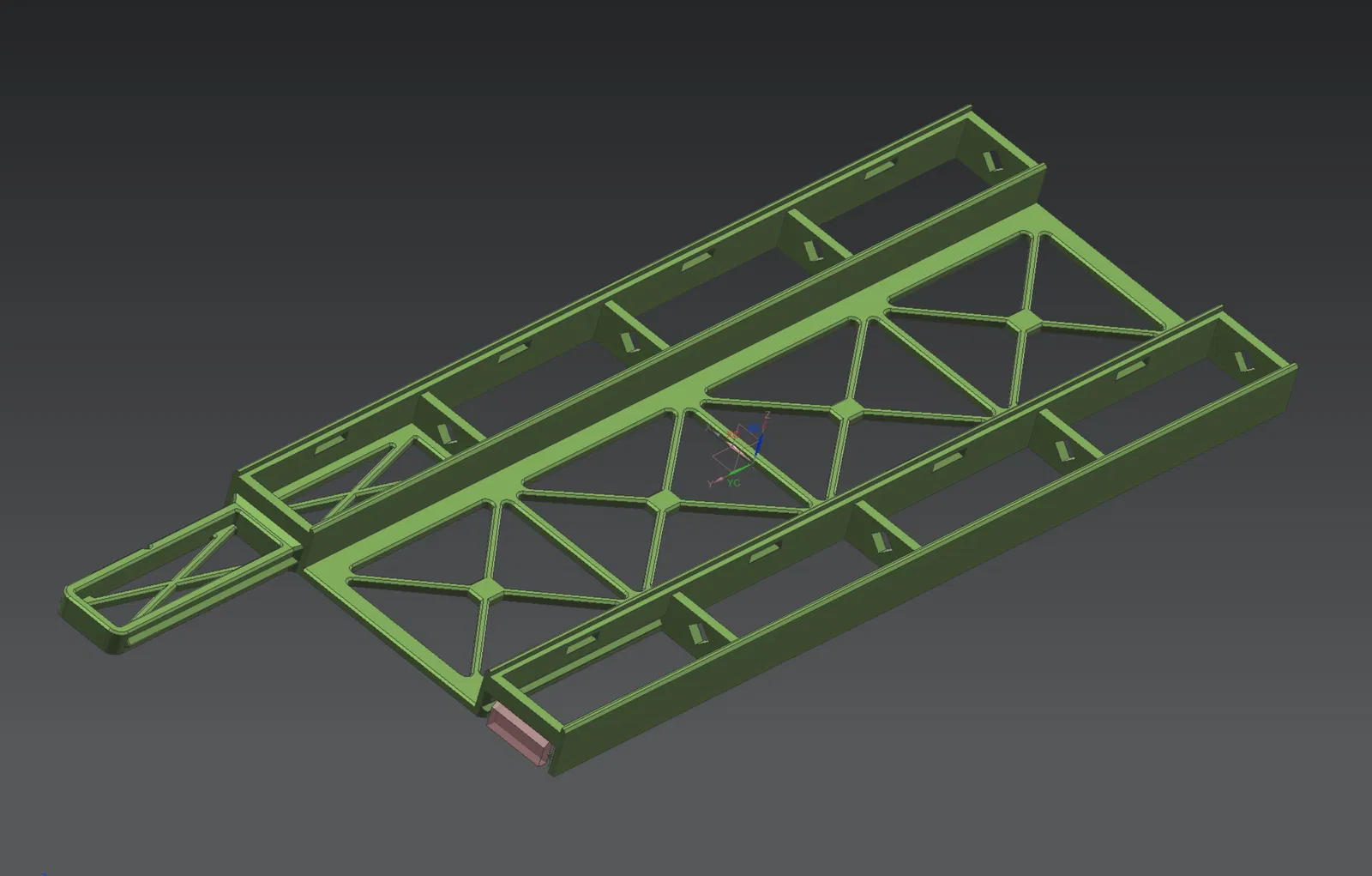

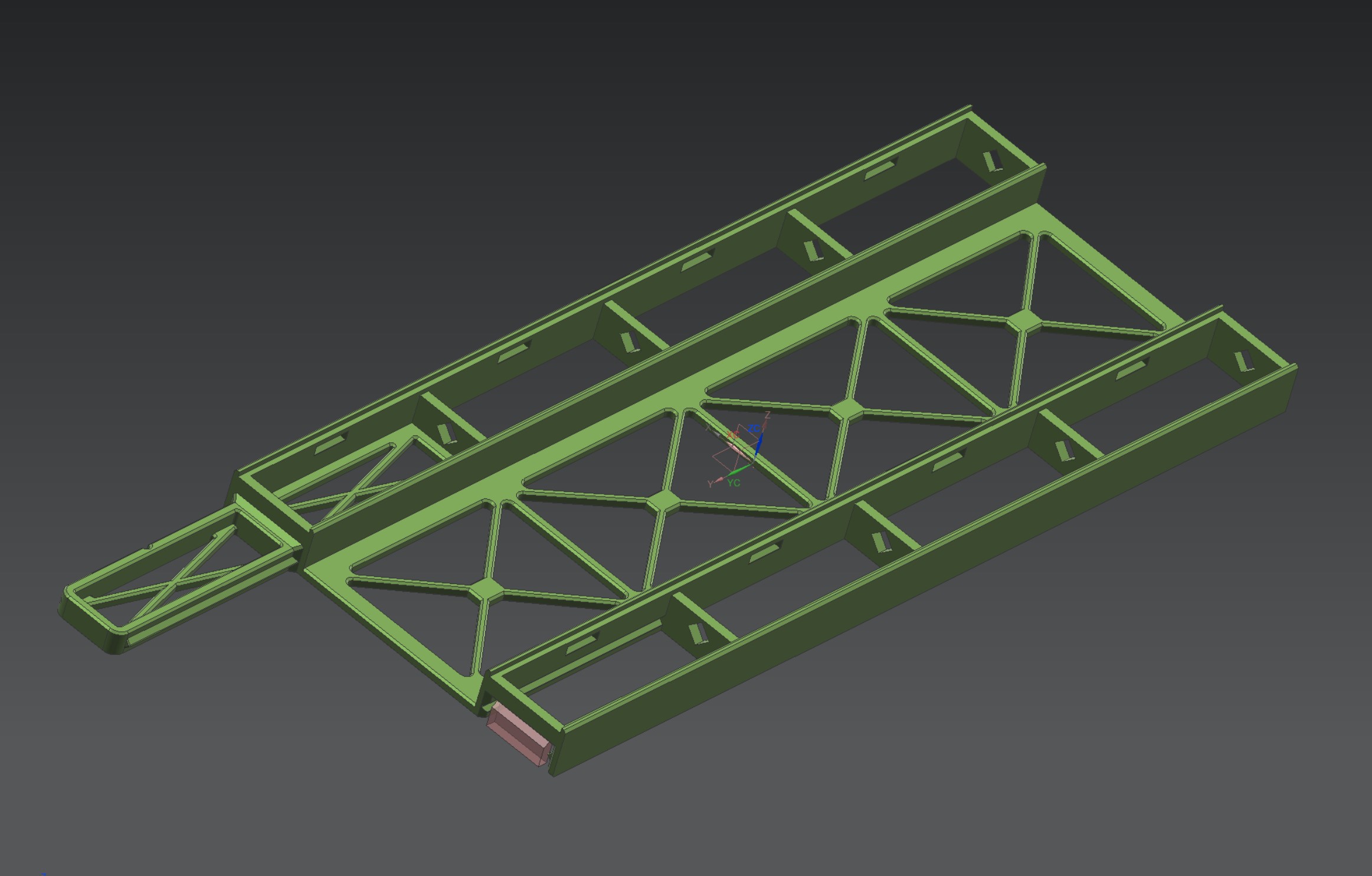

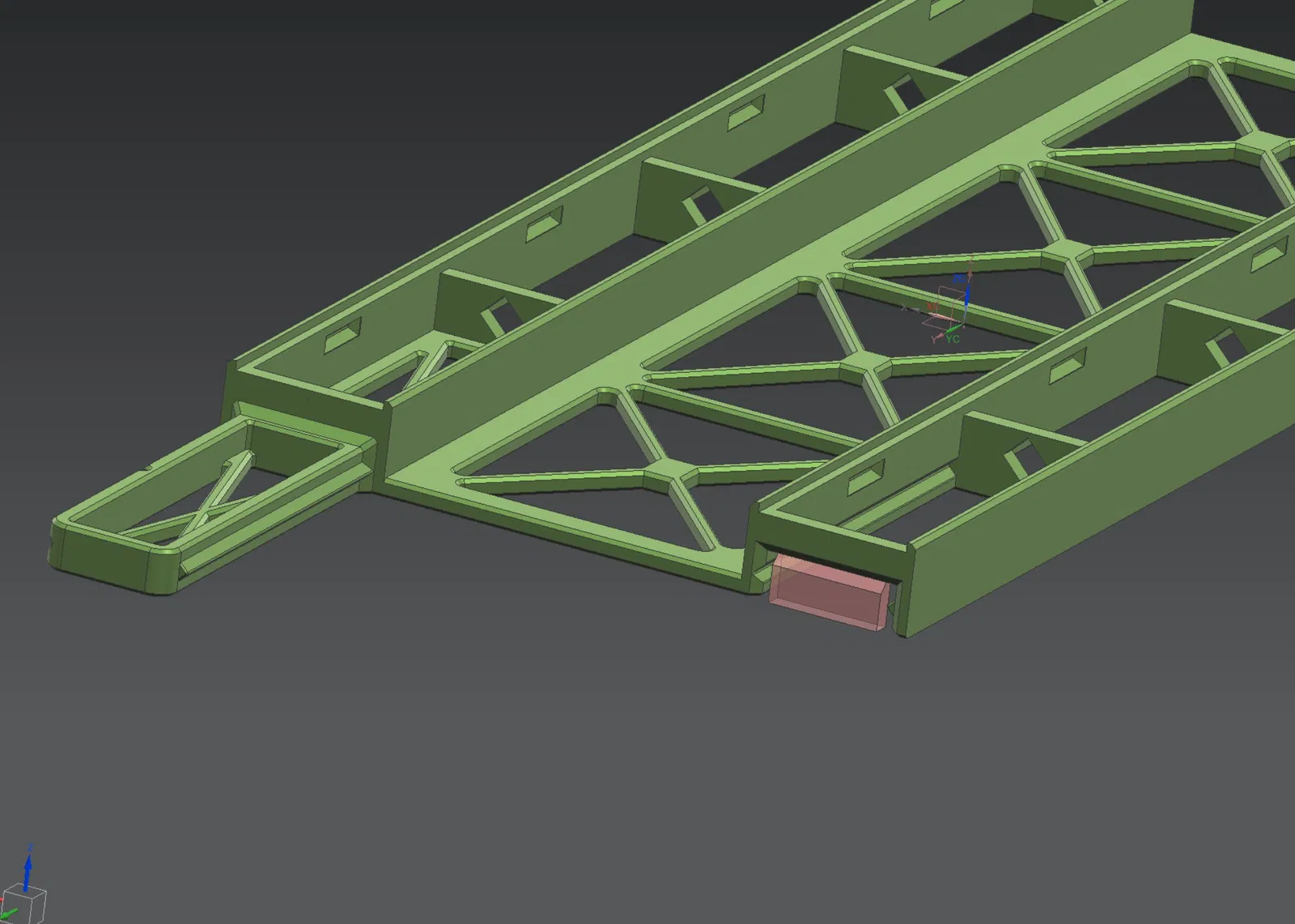

Phần bệ đỡ ray thẳng Rail-C 360mm được in thành hai miếng giống hệt nhau
(H0_Bruecke_gerade_360mm_HalbBasis_v00).

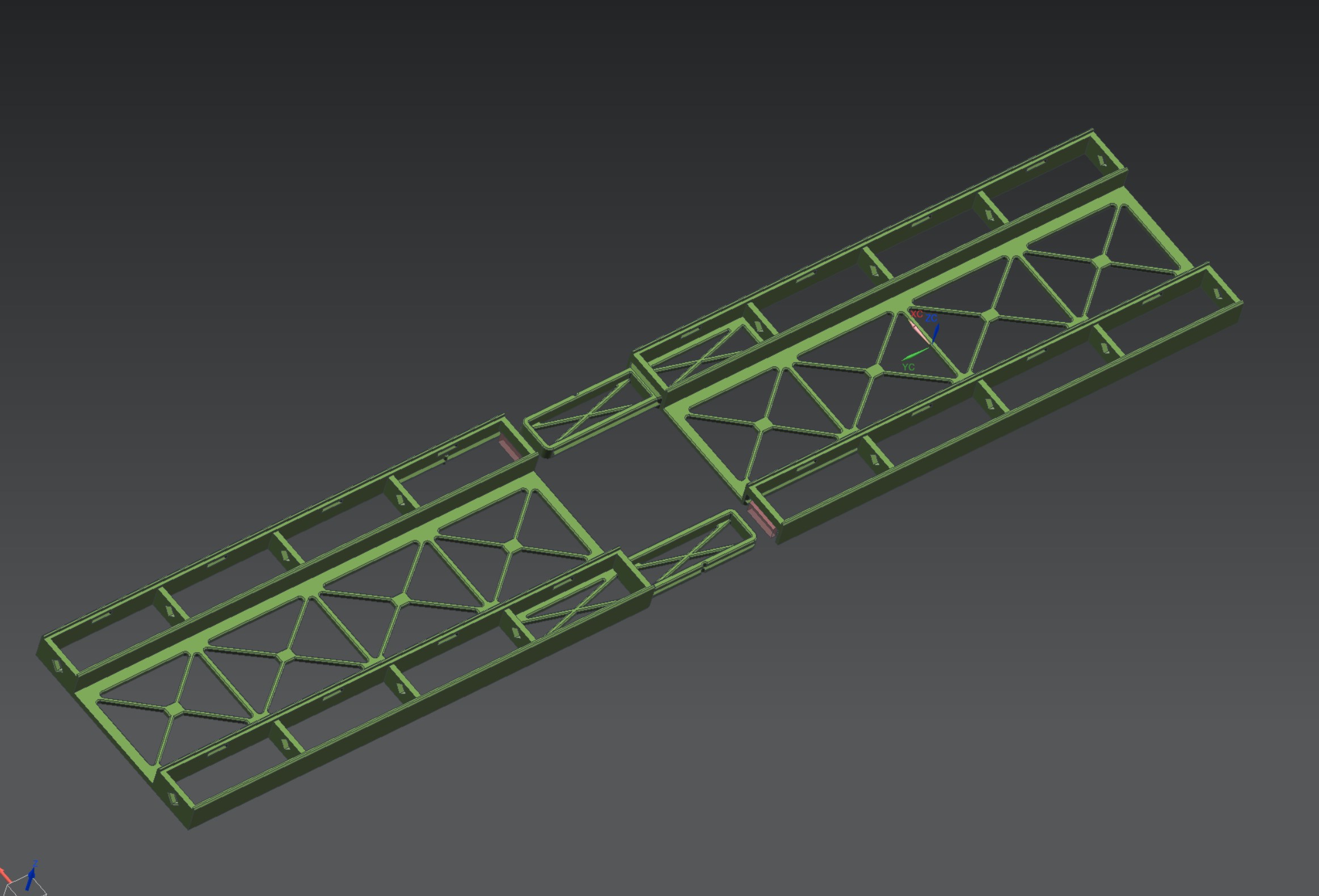

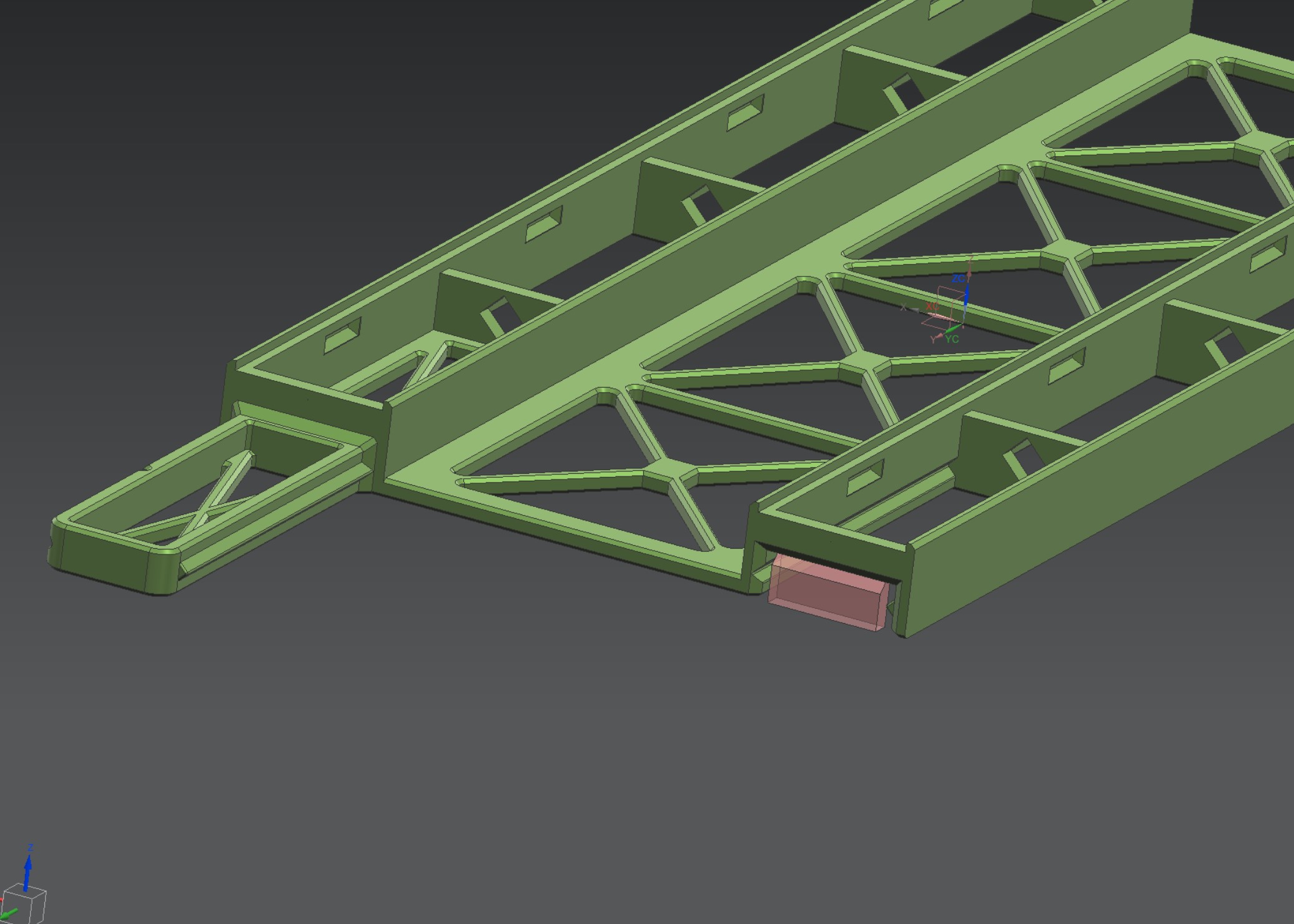

Đặt hai miếng lên một mặt phẳng trơn theo hướng đối nghịch nhau, phần mũi cắm (plug-in-nose) quay vào nhau (mũi chạm mặt phẳng).
Bẻ bỏ phần support in để mở hoàn toàn khe cho mũi cắm của miếng còn lại... đường bẻ đã được làm mỏng nên bẻ không cần dùng nhiều lực.
Gọt/ làm sạch đường bẻ của phần bệ bằng một lưỡi dao bén, để mũi của miếng đối diện không bị kẹt khi trượt vào.

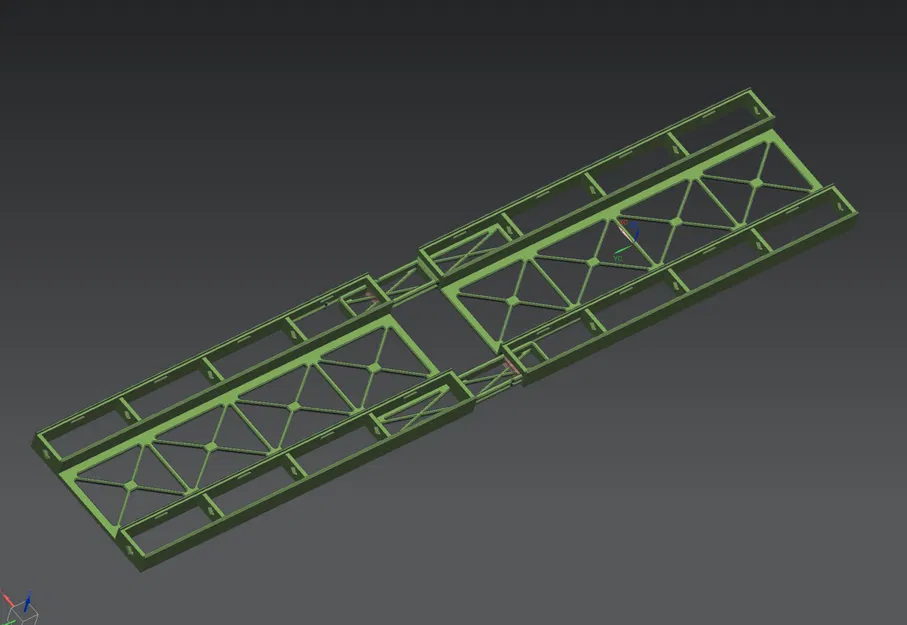

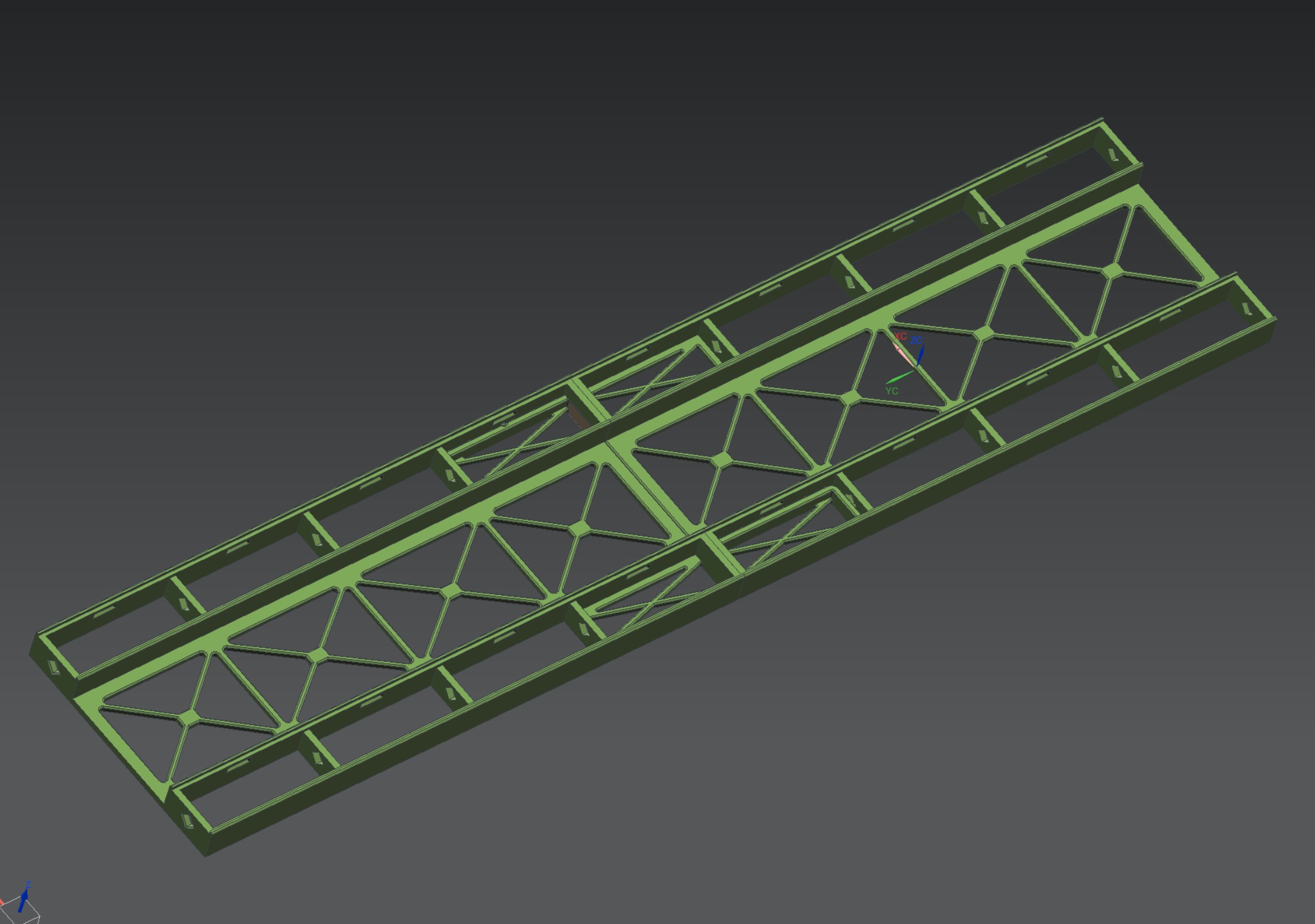

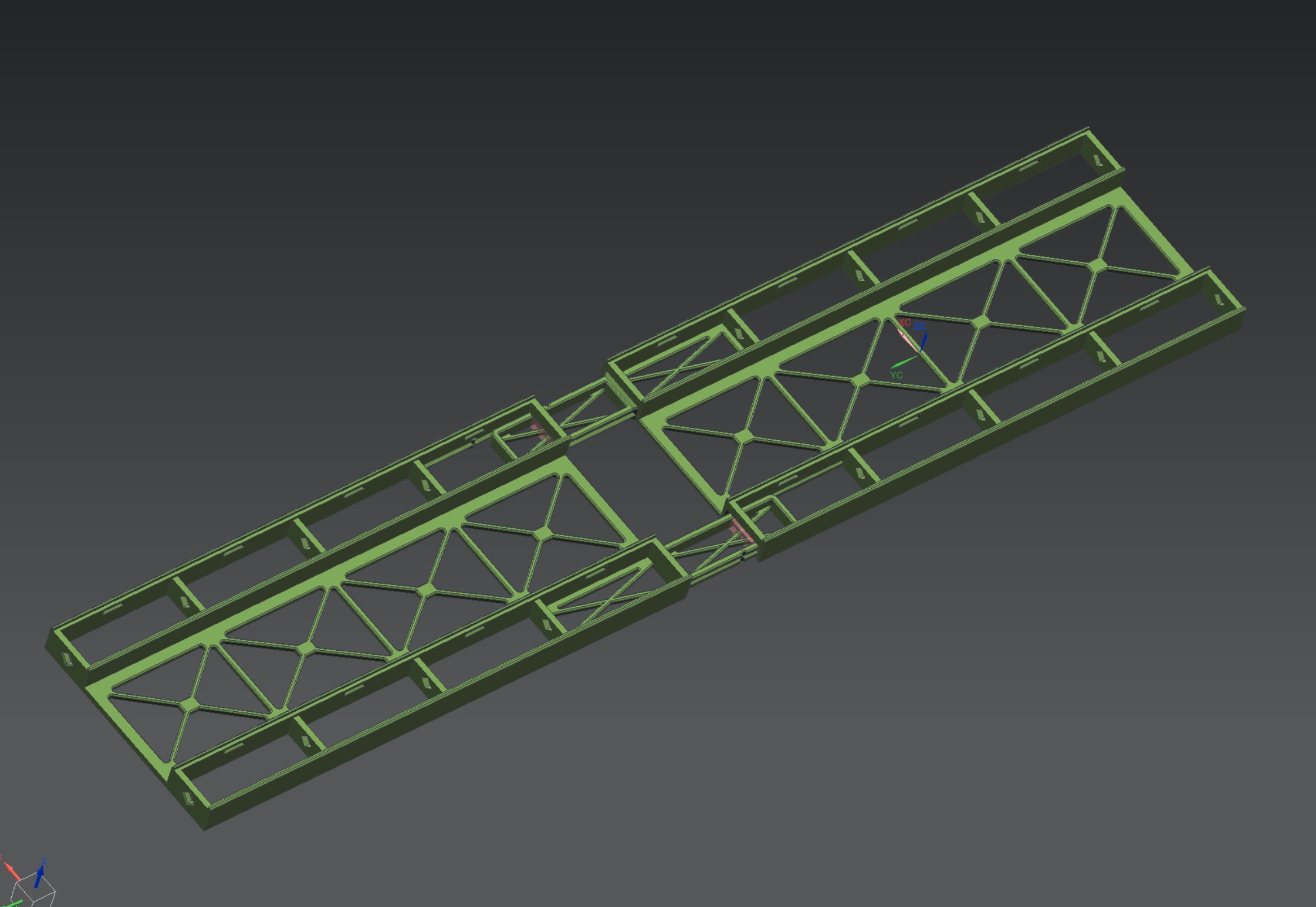

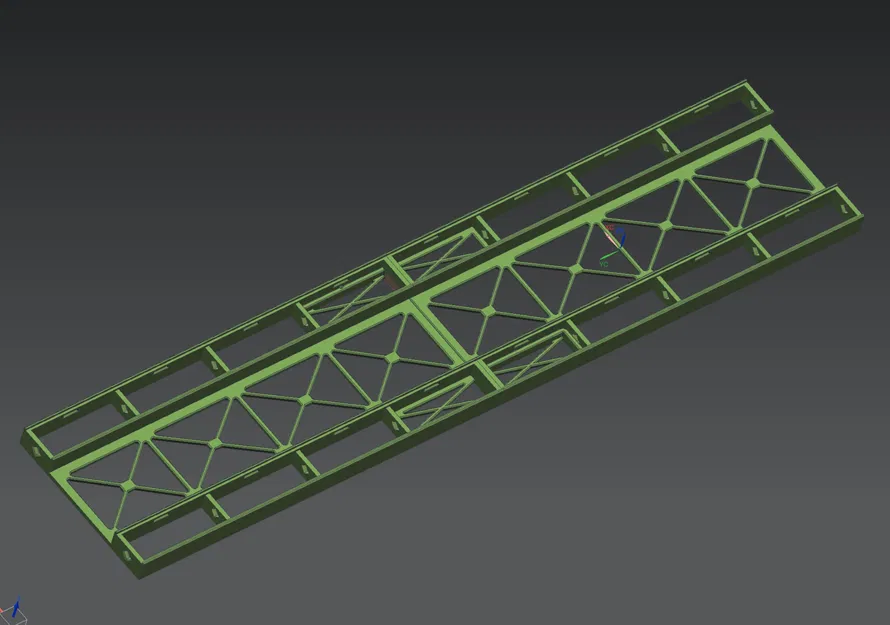

Trượt hai phần bệ vào nhau, để mũi cắm đi vào đúng khe đối diện, rồi ấn nhẹ cho tới khi hai phần bệ chạm sát nhau.
Ở vị trí lắp, một cơ cấu khóa nhỏ sẽ giữ không cho tuột ra khi kéo nhẹ, nhưng vẫn có thể tháo ra nếu kéo mạnh hơn một chút.

[ nắp lưới thép (steel-grid covers) ]

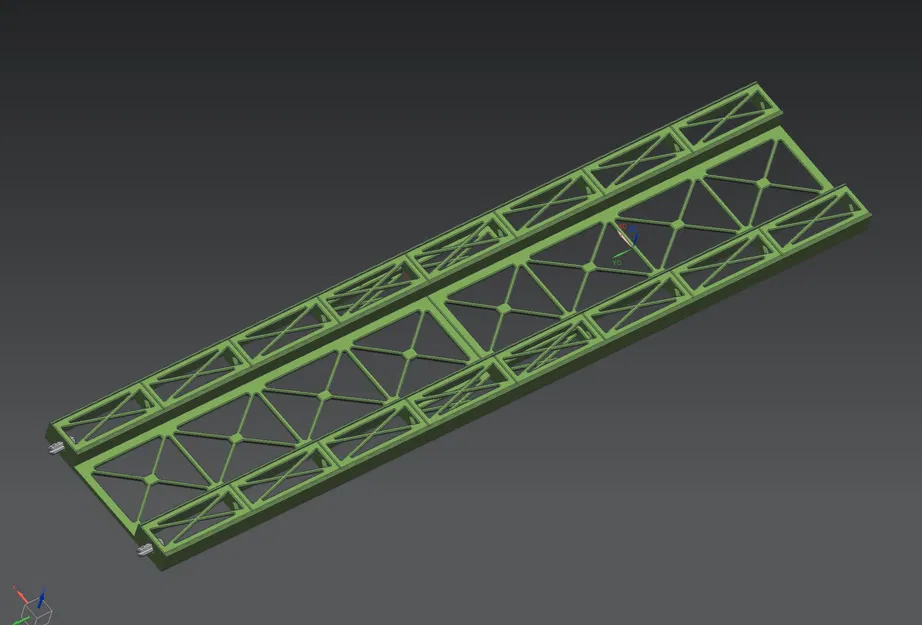

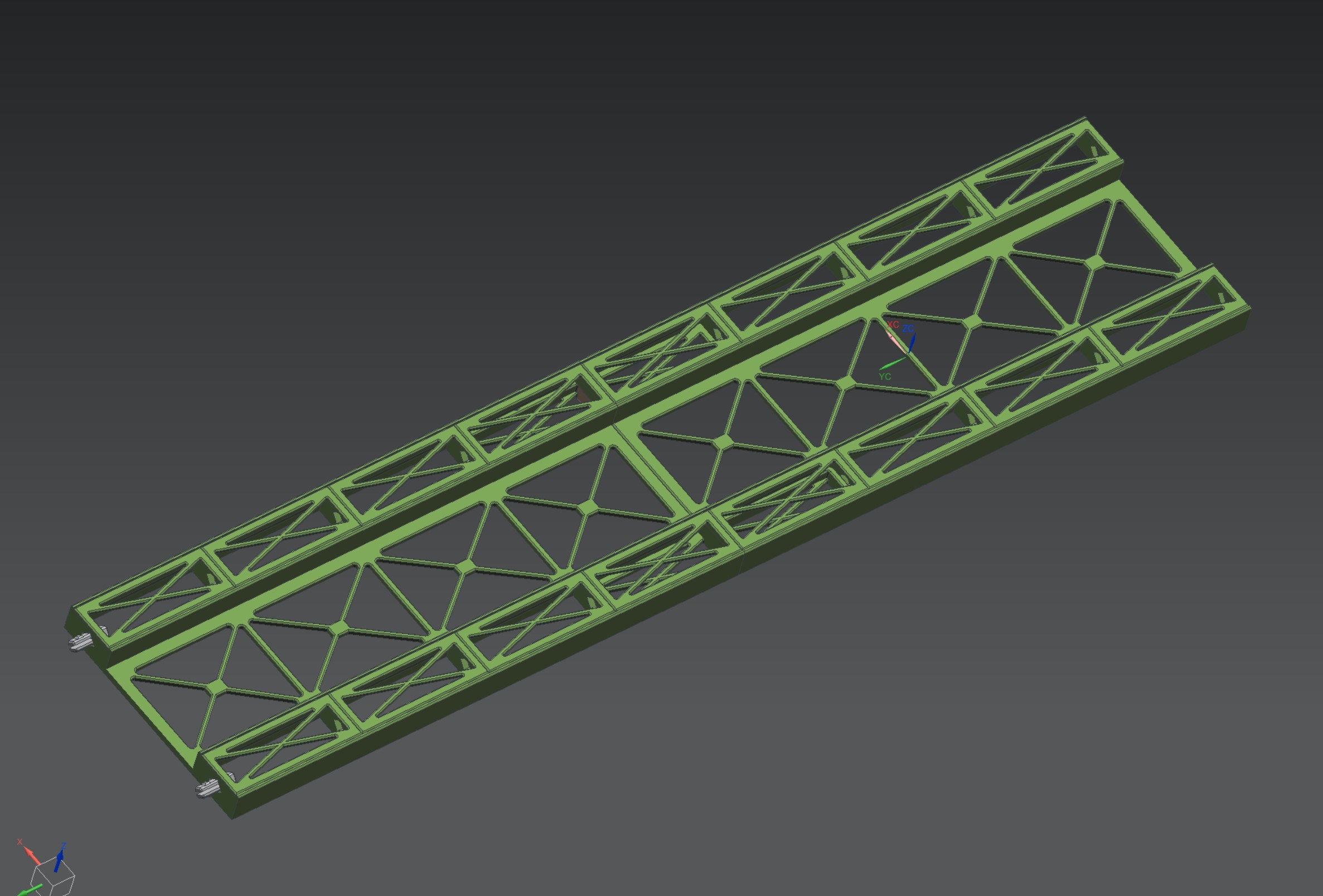

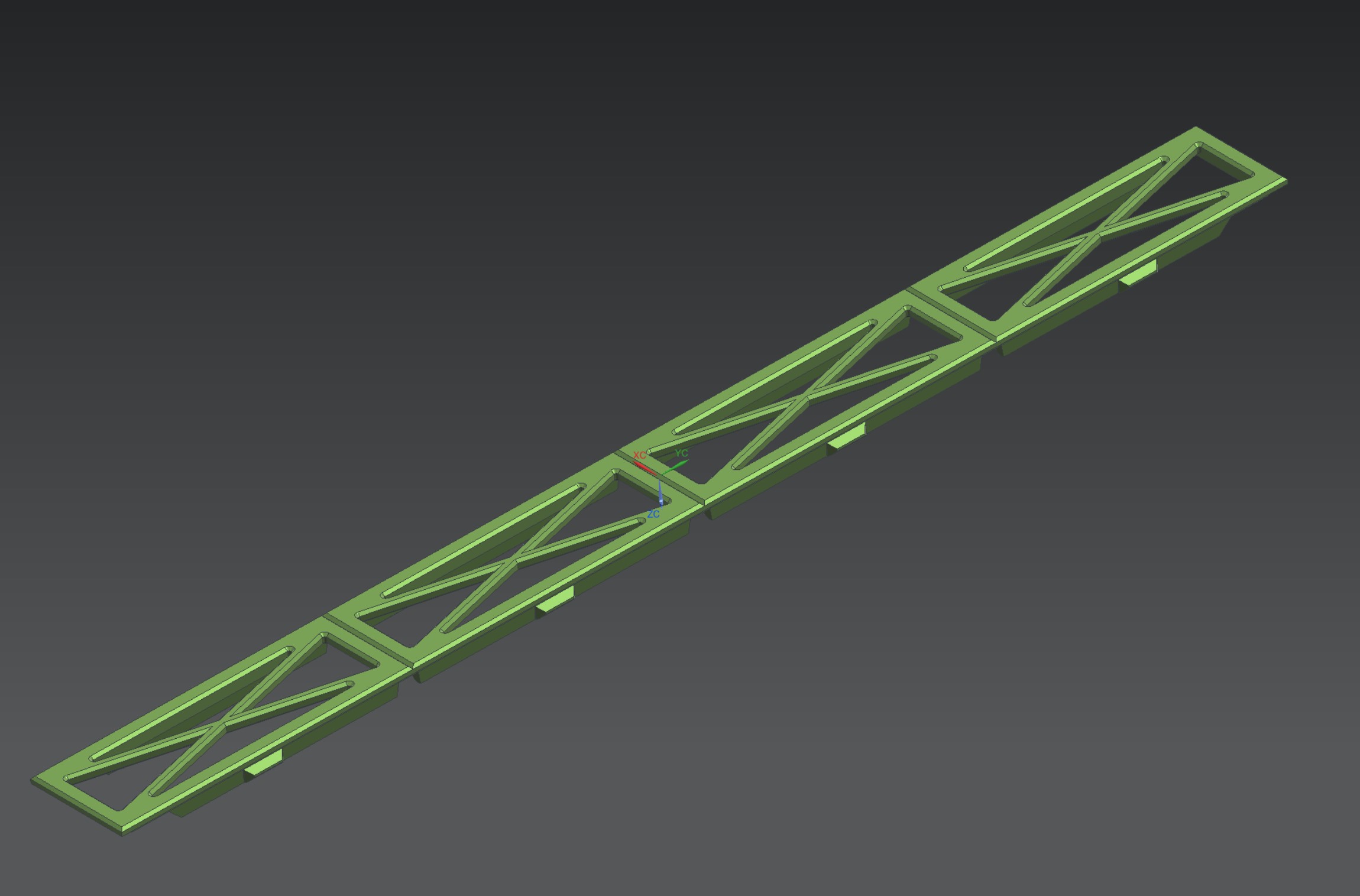

Sau đó đặt bốn miếng lưới thép vào phần mặt trên của bệ đã ghép
(2 bên trái và 2 bên phải).
Chỉ cần đặt các miếng lưới (trái + phải) vào đúng vị trí tương ứng trên bệ và cẩn thận bấm các ngàm snap hooks vào.
(các miếng lưới thép là giống nhau và có thể lắp vào vị trí tương ứng theo bất kỳ chiều nào miễn là ngàm quay xuống)
Bộ nắp lưới thép sau khi lắp sẽ cho cảm giác khá giống kết cấu cầu dầm thép.

[ connector ]
Các snap-in-connector sẽ gắn vào các lỗ nhỏ (trái + phải) ở hai đầu của phần bệ đỡ ray.

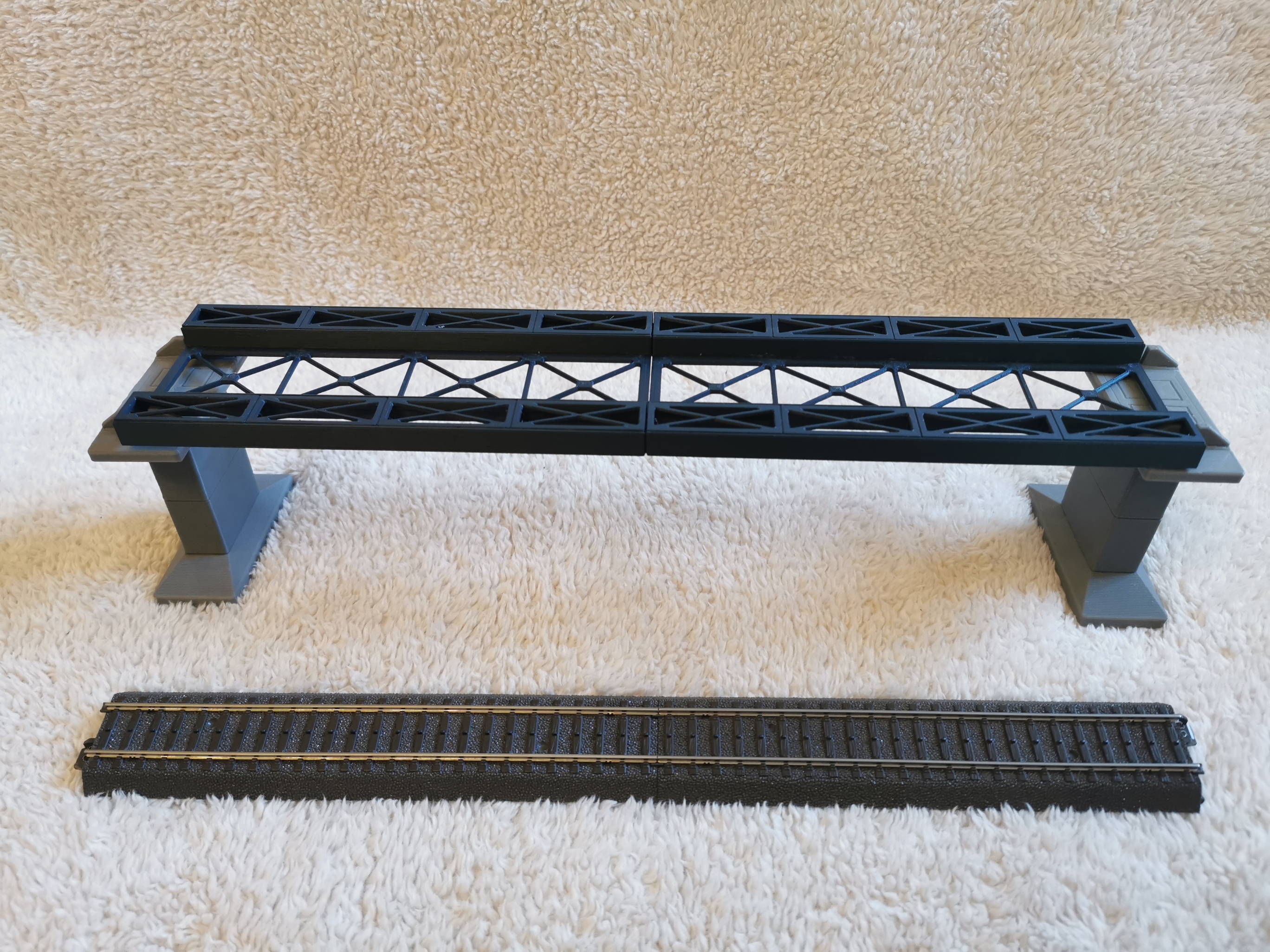

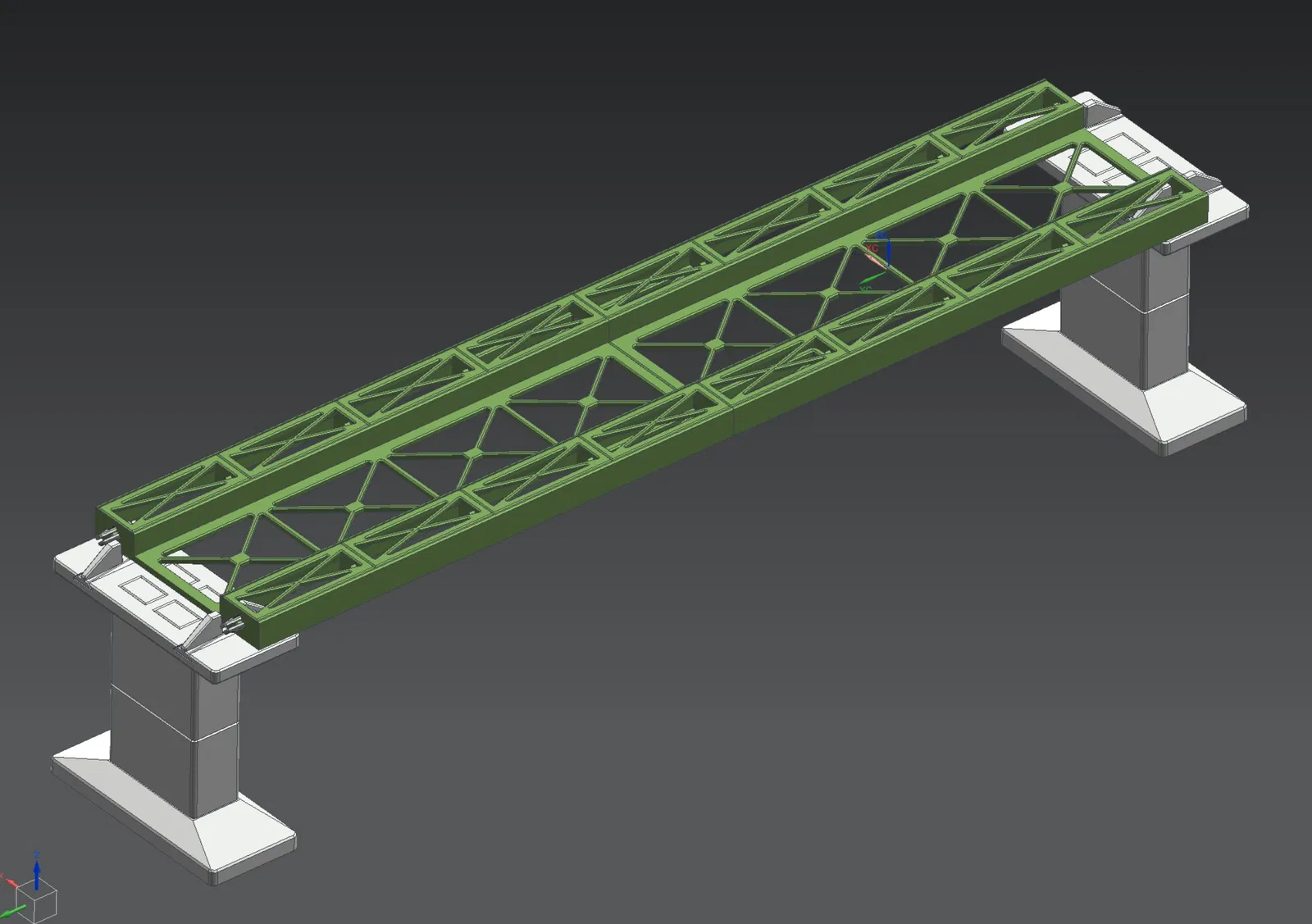

Các phần bệ đỡ ray sau khi nối sẽ đặt vừa lên hệ trụ.

[ ray (rails) ]

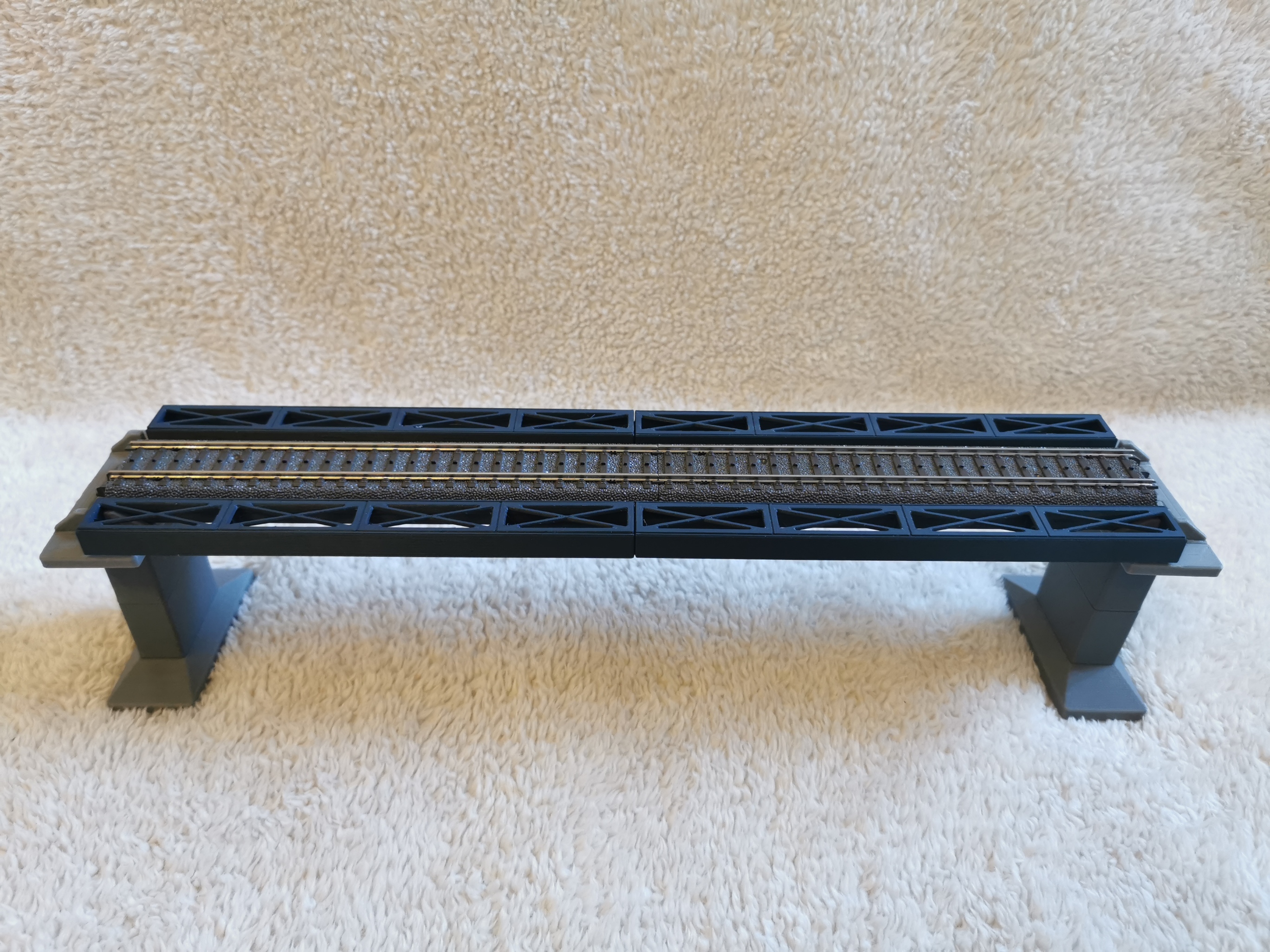

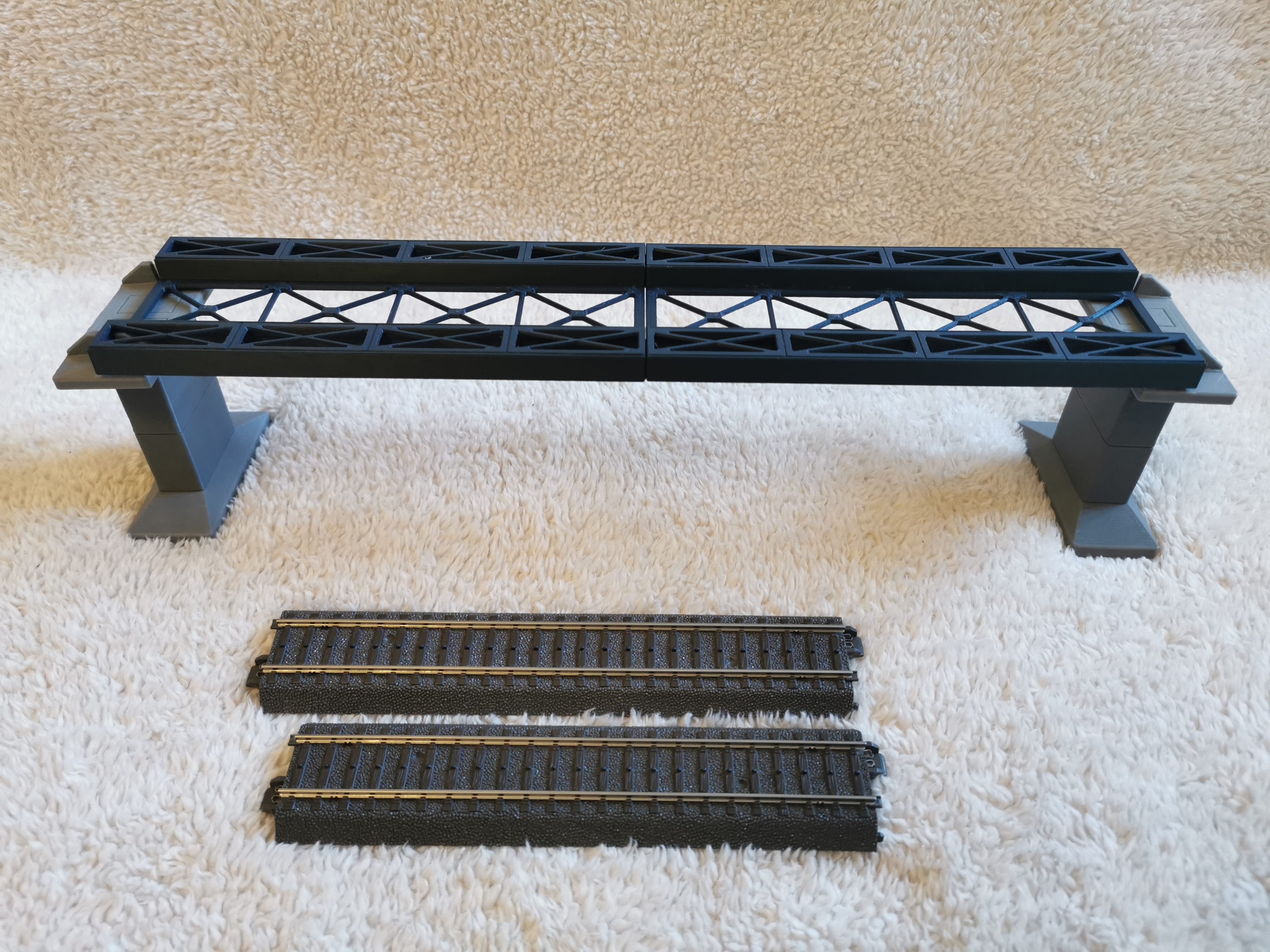

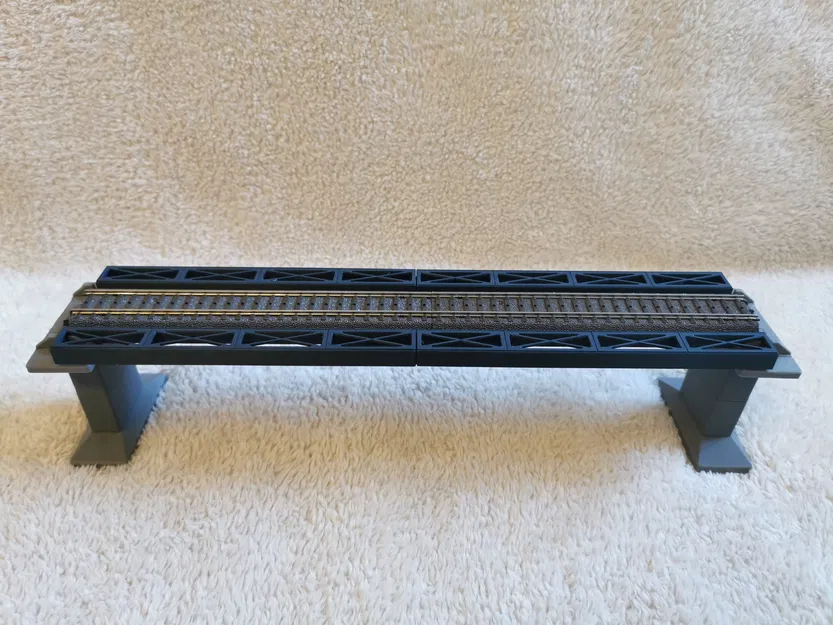

Hai đoạn Märklin Rail-C thẳng 172mm (24172) và 188mm (24188) chỉ cần bấm nối với nhau để thành đường thẳng 360mm, rồi đặt vào đúng vị trí trung tâm trên bệ.

Chơi vui vẻ nha!!!
