Spacer thi công – hệ Metric & Imperial

Tác giả Jacek_2834699

Lượt tải
4
Lượt thích
1
Lượt coi
100

File 14 326,8 KB

  • 50x1mm_1767996781.stepSTEP · 23,3 KB
  • 50x2mm_1767996782.stepSTEP · 23,3 KB
  • 50x3mm_1767996782.stepSTEP · 23,3 KB
  • 50x4mm_1767996783.stepSTEP · 23,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

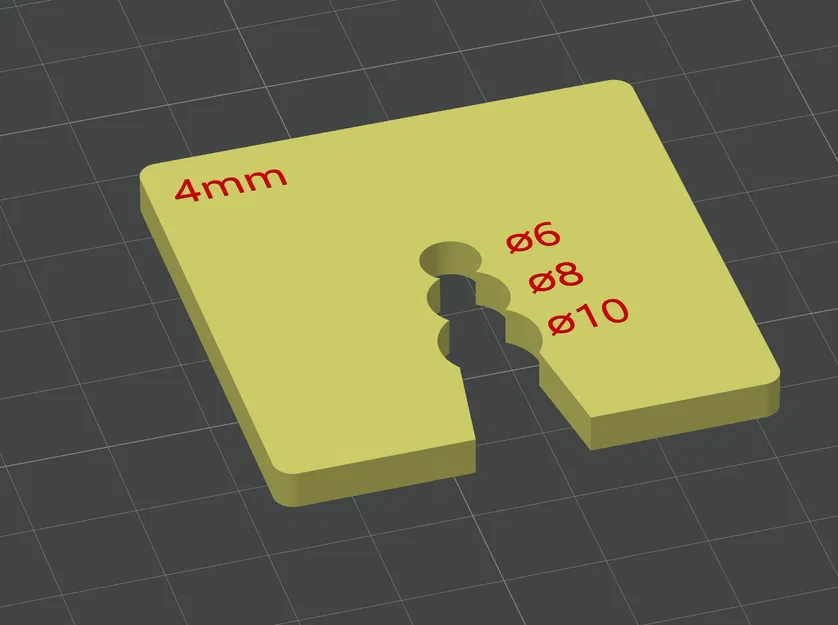

Đây là một spacer xây dựng hình vuông 50 × 50 mm được thiết kế để canh khoảng và căn chỉnh chính xác trong quá trình lắp đặt. Có thể dùng riêng lẻ hoặc chồng nhiều spacer lên nhau để đạt các giá trị offset khác nhau.

Spacer có ba lỗ xuyên (6 mm, 8 mm và 10 mm). Các kích thước này khớp với các cỡ wall plug phổ biến, giúp spacer có thể kẹp vào plug để định vị, hoặc dùng như lỗ chừa (clearance hole) cho vít.

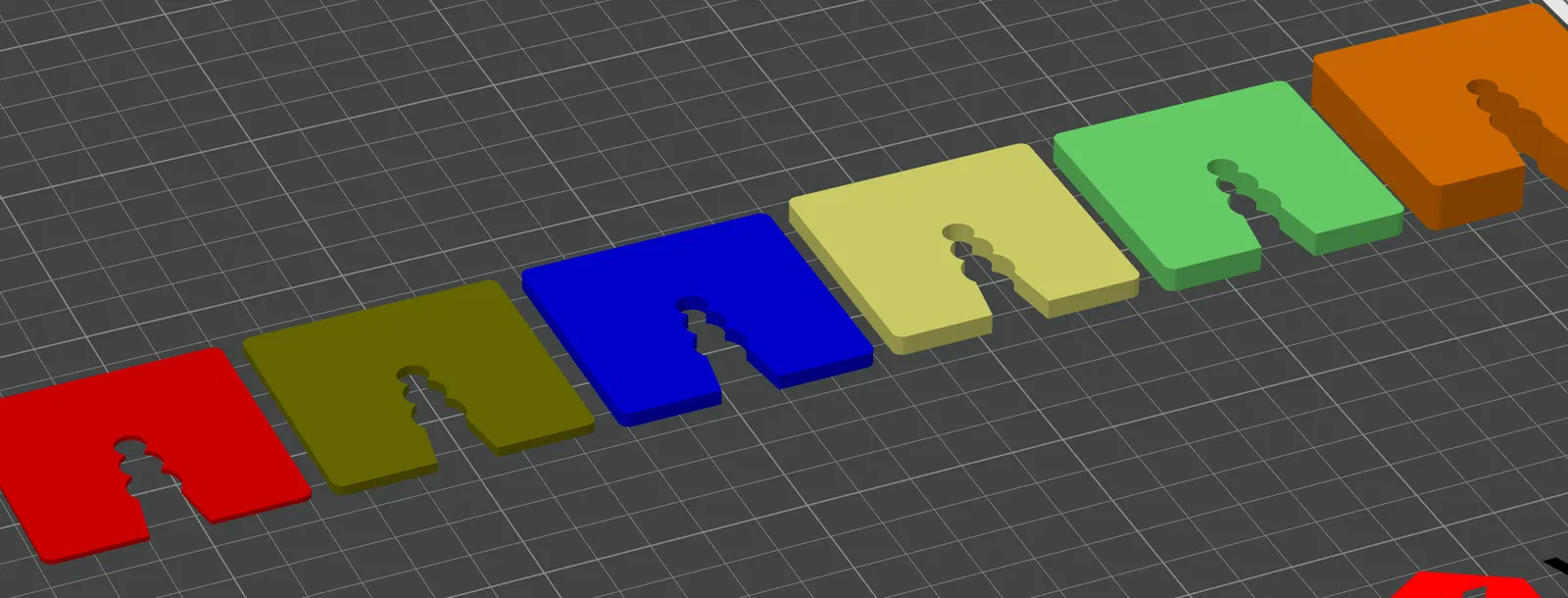

Spacer có các độ dày 1, 2, 3, 4, 5 và 10 mm, có thể kết hợp tuỳ nhu cầu.

Khuyến nghị in

Để đảm bảo độ bền và độ dày đồng đều, spacer nên được in solid. Nếu dùng infill thấp hơn, hãy dùng ít nhất 4–5 walls và 60–80% infill để tránh bị nén khi chịu tải.

Khuyến nghị dùng PETG hoặc ASA/ABS.

Không cần supports. In phẳng trực tiếp trên build plate.

Chỉnh sửa: Giờ có thêm bản Imperial!

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
14
Tổng dung lượng
326,8 KB
File lớn nhất
23,4 KB
