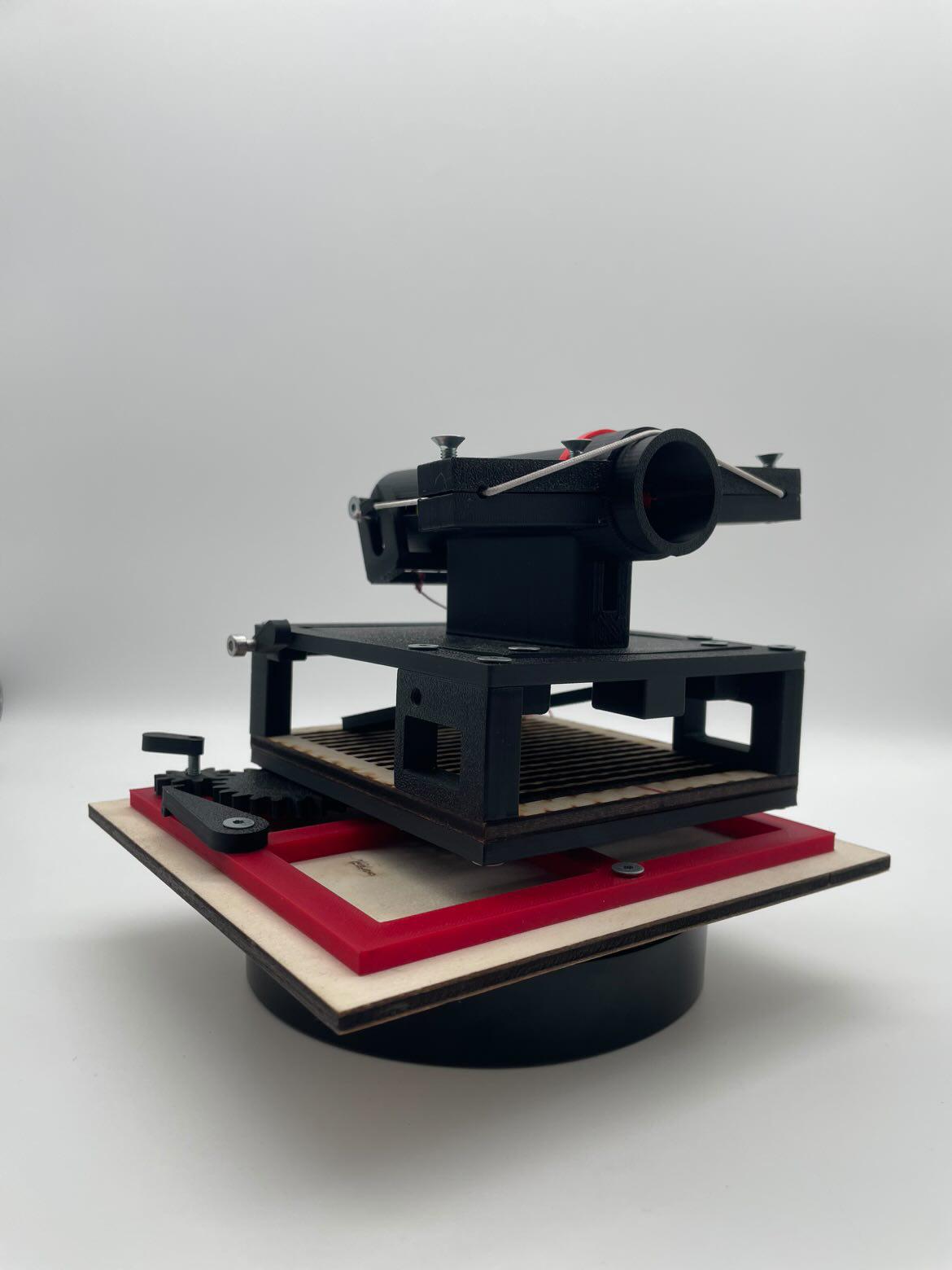

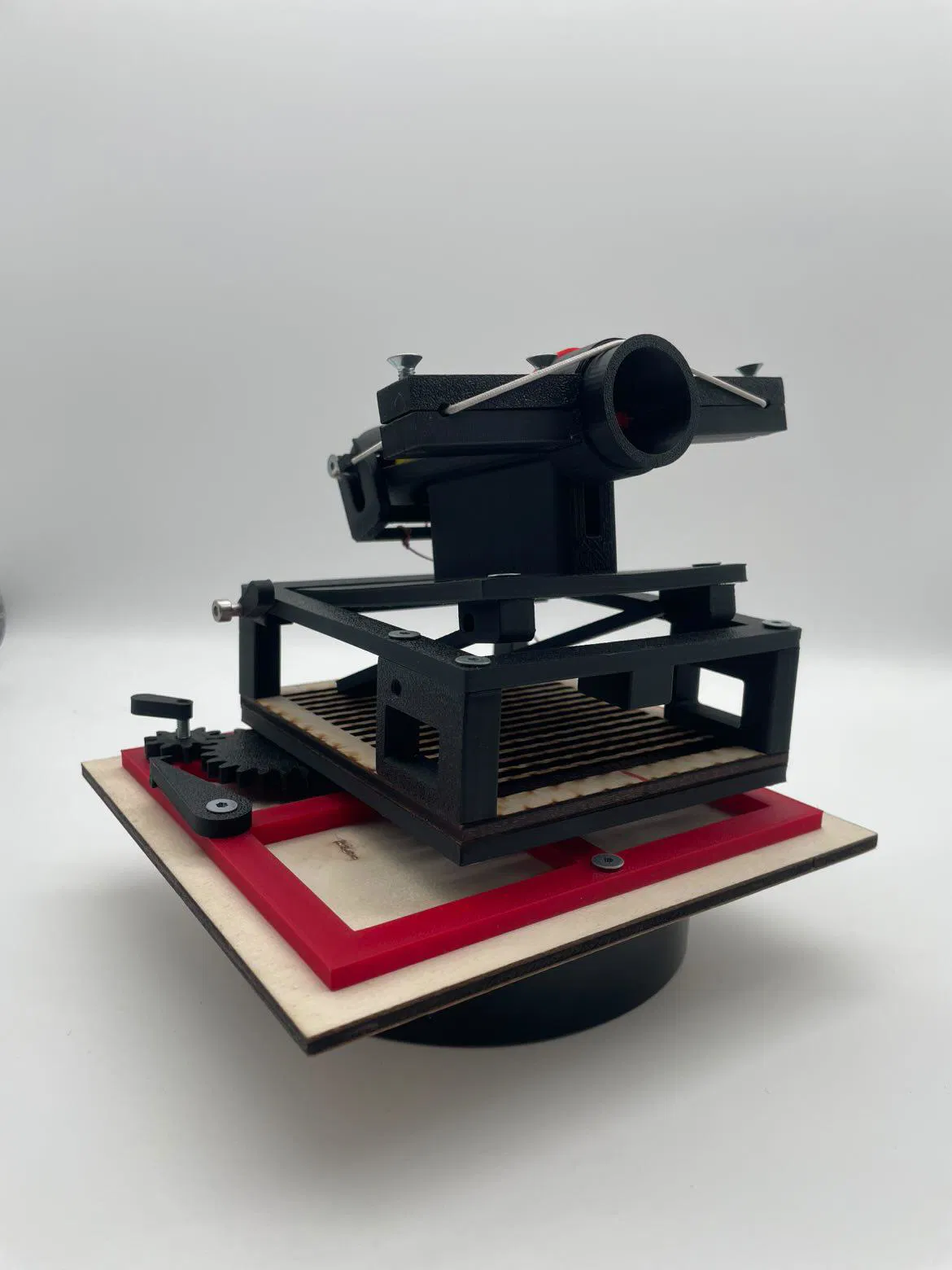

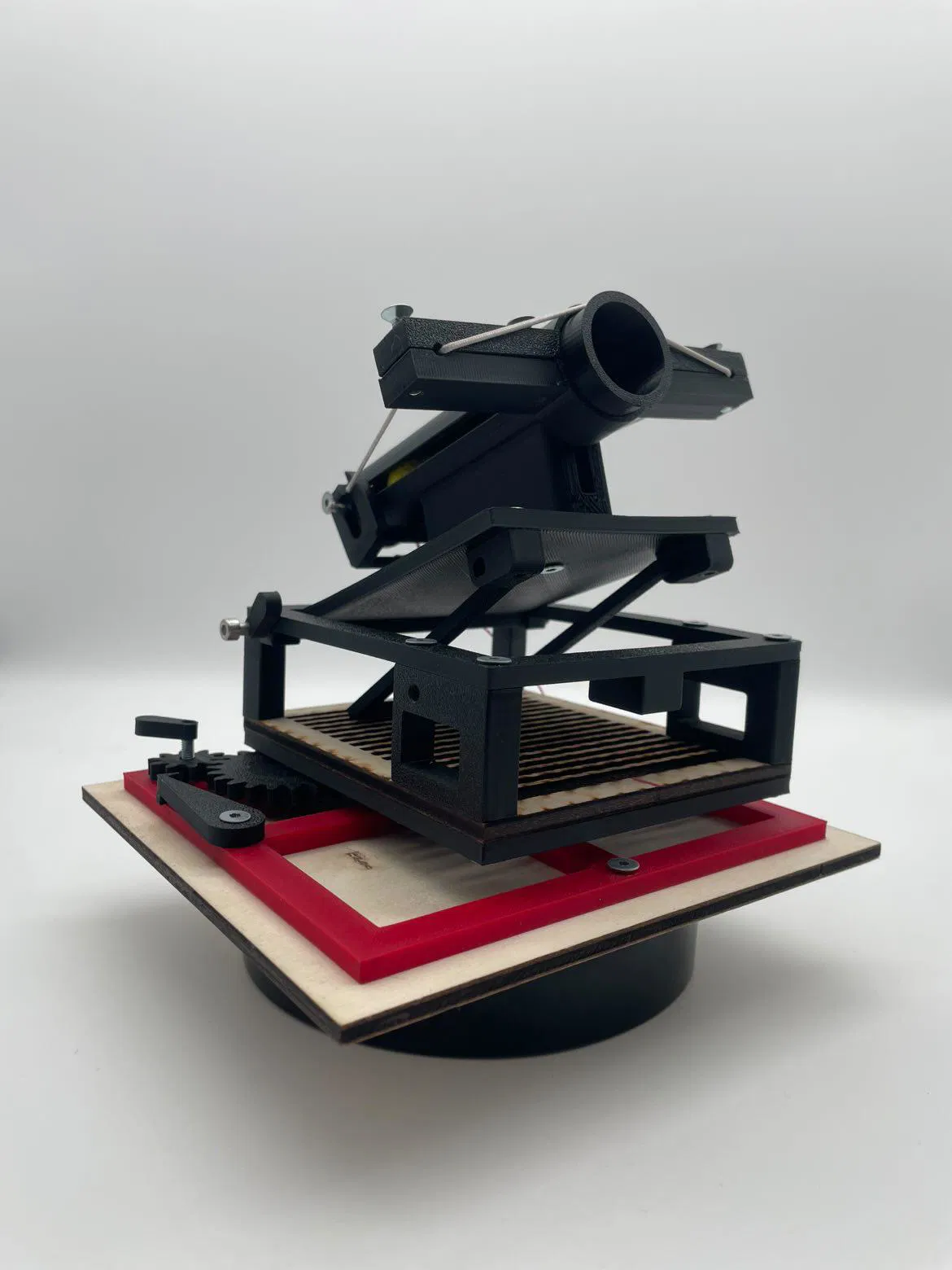

Ballista Có Thể Chỉnh Góc (Adjustable Ballista)

• Giới thiệu :

Trong khuôn khổ một dự án tại MakerSpace của UniLaSalle Amiens, tụi mình đã thiết kế, làm prototype và chế tạo một cỗ máy công thành mini để tham gia một trò chơi, mục tiêu là ghi được tối đa điểm bằng cách nhắm trúng các vật thể trong game.

Tìm hiểu thêm về Medieval Challenge: https://makerspace-amiens.fr/medieval-challenge

• Ý tưởng :

Tụi mình muốn làm một cỗ máy công thành kết hợp được sức mạnh, độ chính xác và quỹ đạo bay ổn định. Ban đầu có nghĩ tới catapult, nhưng sẽ thiếu tính linh hoạt, đặc biệt là về độ cao của phát bắn. Tương tự với trebuchet, mà còn có độ ngẫu nhiên cao hơn. Để đáp ứng tốt nhất 3 tiêu chí trên, tụi mình chọn ballista vì có lực bắn vừa phải, chính xác và ổn định.

• Các chi tiết :

Cò (gâchette) x1, bộ đẩy/propulseur x1, buồng bắn x1, cánh cung phần trên x1, cánh cung phần dưới x1, giảm chấn x1, tấm nâng x1, tay quay x2, ngàm/cụm cố định nâng x2, chân nâng x1, tấm trên của hộp (caisson) x1, cạnh hộp x4, lưới chỉnh (grille ajustement) x1, bánh răng của phần dưới hộp x1, bánh răng lớn x1, bánh răng nhỏ x1, chốt chặn (cran d'arrêt) x1, tấm cho bánh răng x1, tấm gỗ x1.

• Cách bắn :

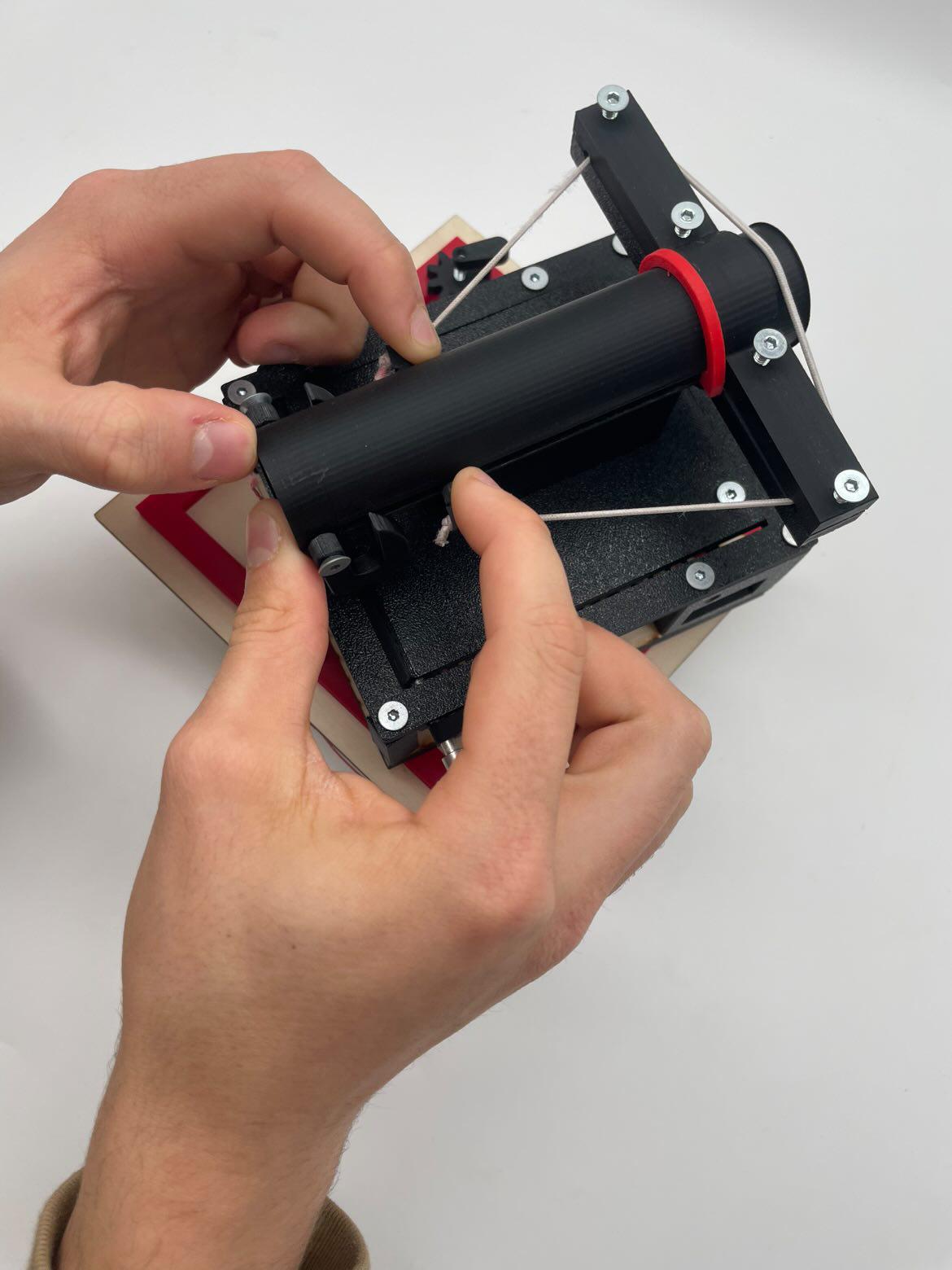

Đặt ballista nằm phẳng, kéo bộ đẩy về phía sau đến hết thân ballista, khóa lại bằng cò, rồi kéo cò về phía sau và… bùm!!!

• Vật liệu :

Máy in 3D, máy cắt laser, dây thun 20cm x1, vít M4 10mm x17, vít M4 20mm x7, vít M3 20mm x4, vít M4 30mm x1.
