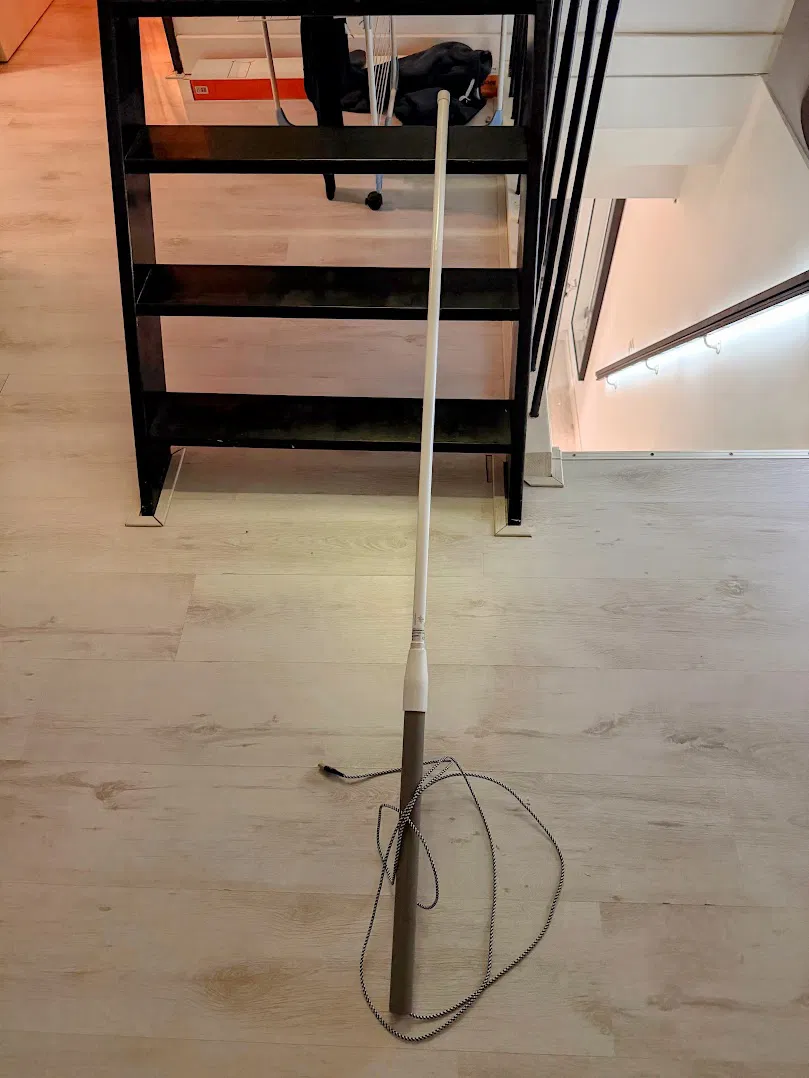

Giá đỡ cột 32mm cho Ăng ten LoRa sợi thủy tinh (Meshtastic/MeshCore)

Nâng tầm gateway LoRa hay node Meshtastic của bạn với bộ gắn cột được thiết kế riêng này. Được chế tạo đặc biệt cho ăng ten vô hướng sợi thủy tinh (như loại dùng với bộ kit RakWireless, Helium, hay MeshCore), bộ gắn này tạo sự kết nối chắc chắn giữa cột 32mm tiêu chuẩn và phần đế ăng ten của bạn.

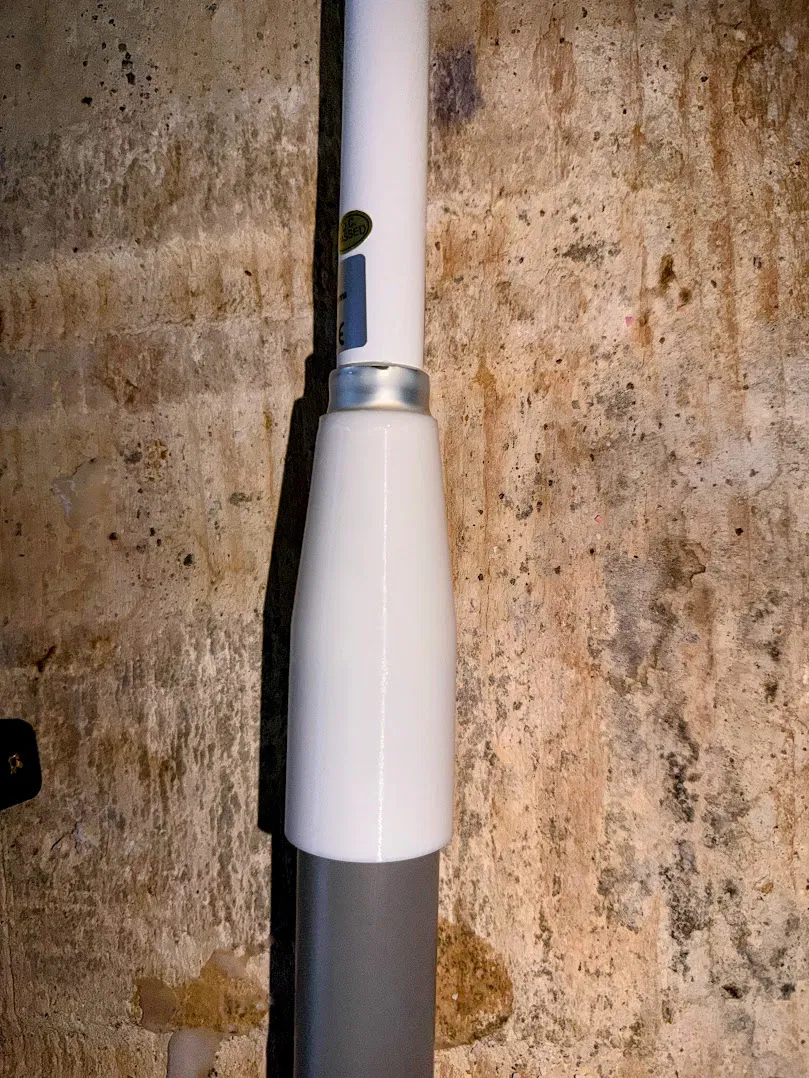

Bộ gắn có vòng định tâm bên trong giúp ăng ten của bạn luôn thẳng đứng và không bị rung lắc hay nghiêng ngả khi gió mạnh.

Chống chịu thời tiết

Để đảm bảo triển khai ngoài trời bền bỉ, phần trên của bộ gắn được thiết kế với một khoảng hở nhỏ để bạn có thể bơm một lớp keo silicone. Việc bơm keo tại vị trí ăng ten đi vào bộ gắn sẽ ngăn nước chảy xuống cột hoặc vào các đầu nối RF của bạn.

Tính năng

• Độ khít chính xác: Thiết kế ôm sát cột 32mm.

• Độ ổn định: Vòng bên trong chống "lung lay ăng ten".

• Thân thiện với RF: Không có phần cứng kim loại gần phần tử bức xạ gây ảnh hưởng đến SWR của bạn.

• Khoang chứa bên trong: Đường kính cột 32mm đủ rộng để chứa hầu hết các bo mạch phát triển LoRa nhỏ. Bạn chỉ cần chạy một cáp USB-C hoặc cáp nguồn duy nhất lên cột.

Cài đặt In

Để đảm bảo bộ gắn này chịu được thời tiết, tôi khuyên dùng các thông số sau:

• Chất liệu: PETG (Tránh dùng PLA vì sẽ bị cong vênh dưới nắng).

• Lớp vỏ ngoài: 3–4 lớp để tăng độ bền.

• Ruột: 25% trở lên

• Chân đế hỗ trợ: dùng loại chân đế hình cây (tree supports)

Hướng dẫn lắp ráp

1. Kết nối một dây nối dài 5cm vào radio của bạn.

2. Luồn dây nối dài qua bộ gắn và kết nối vào đế ăng ten.

3. Trượt ăng ten vào bộ gắn cho đến khi nó khớp với vòng định tâm.

4. Dán kín: Bơm một lớp keo silicone chống tia UV vào điểm tiếp xúc phía trên, nơi ăng ten gặp nhựa.

5. Trượt radio của bạn vào cột 32mm, sau đó là bộ gắn.
