Mower Handwheel - Đai ốc tay vặn cho máy cắt cỏ Hayter

Đai ốc tay vặn (handwheel nut) để thay cái bị gãy trên máy cắt cỏ Hayter. Biết đâu lại hữu ích cho ai đó.

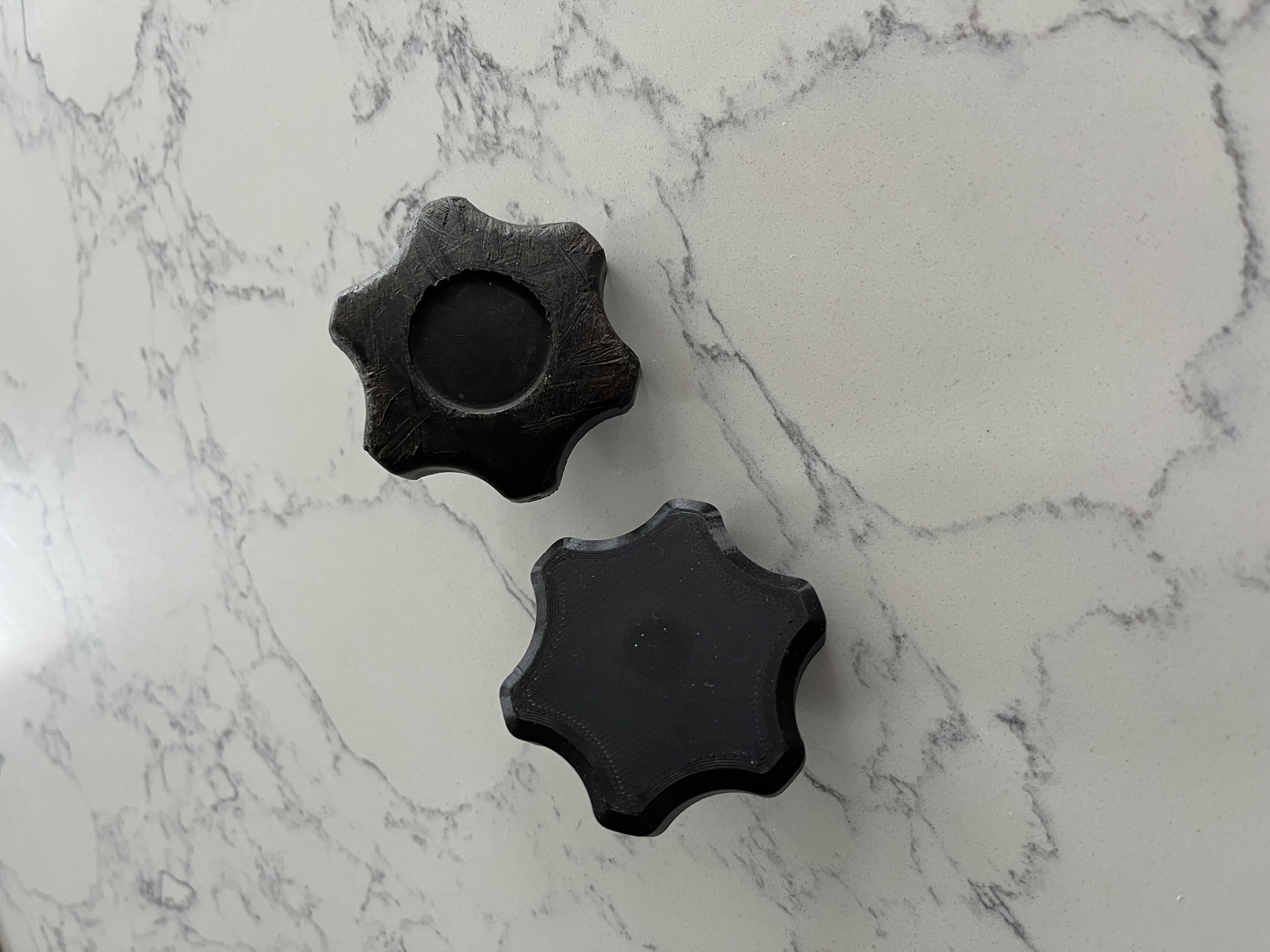

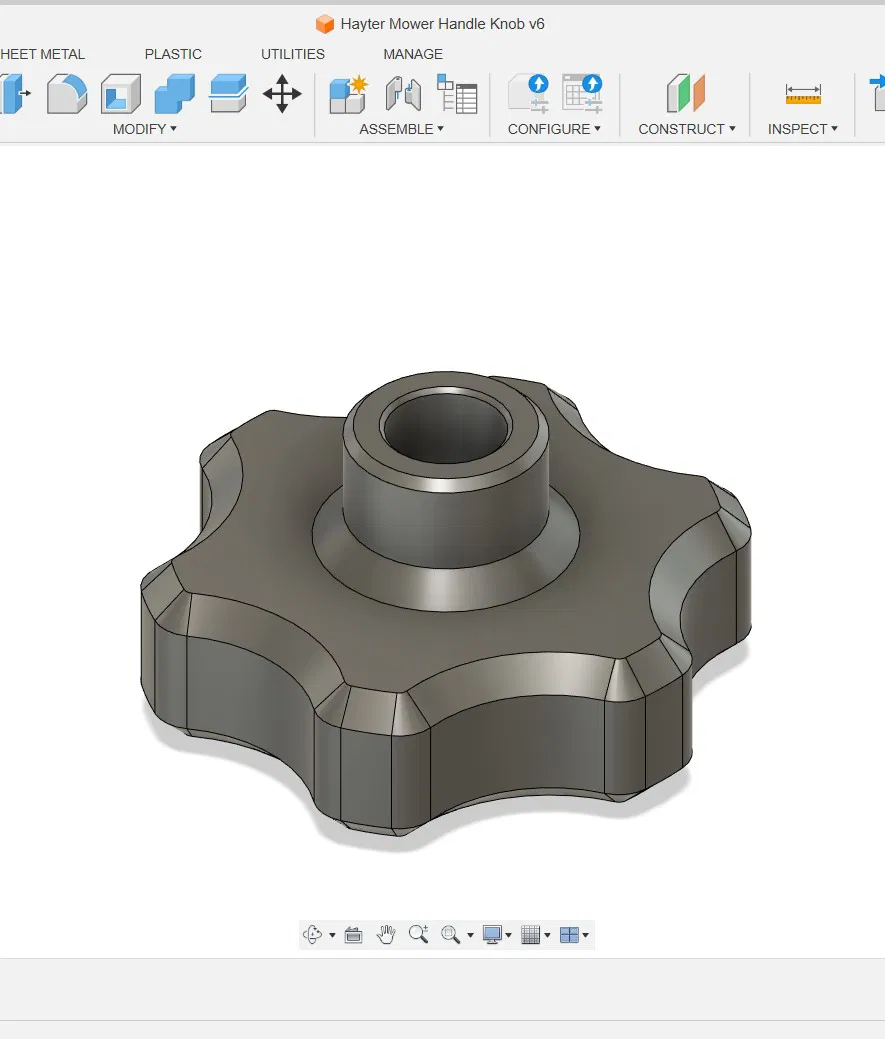

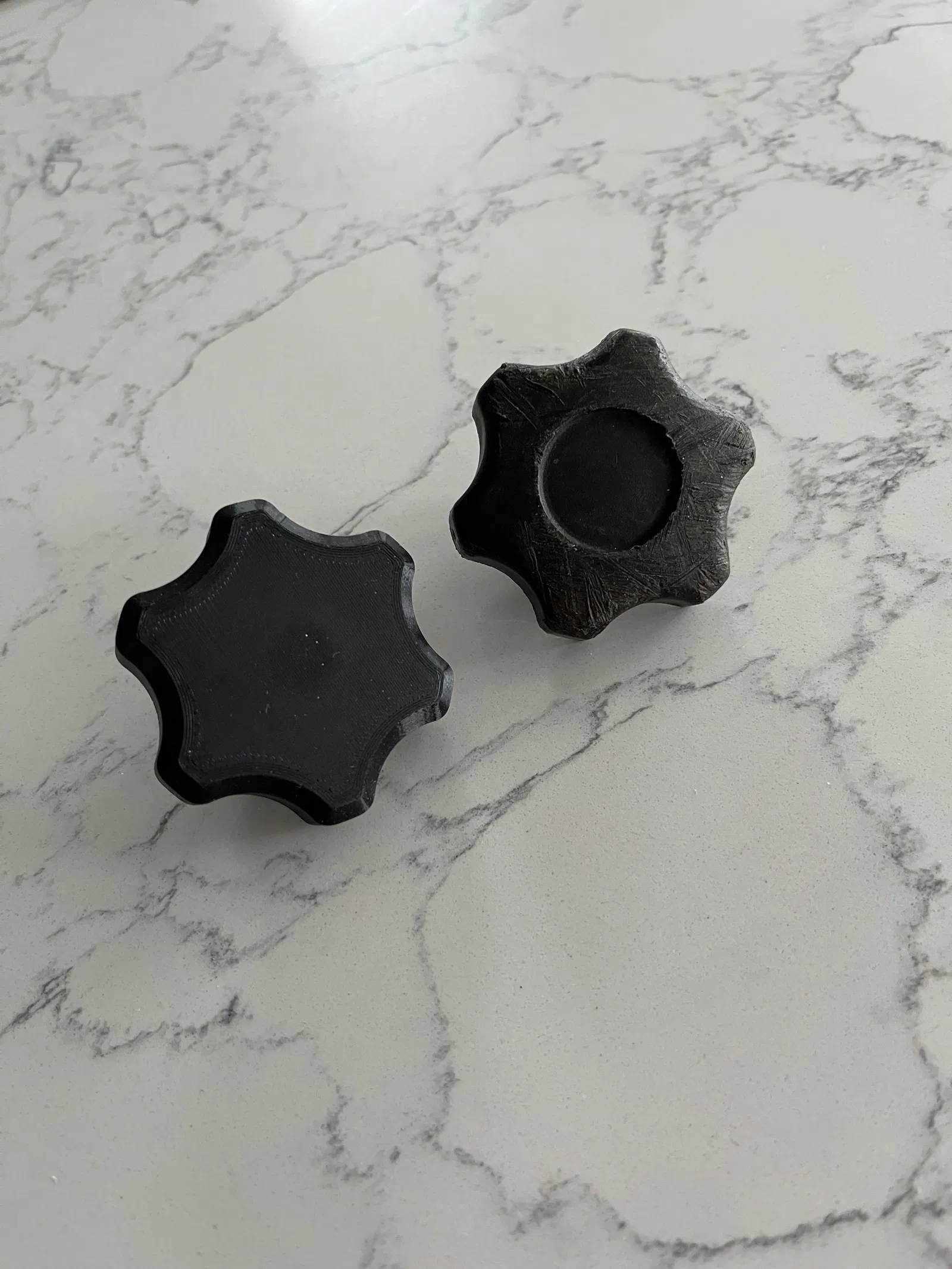

Cái wheel/nut này dùng để khóa phần tay cầm máy cắt cỏ dạng gập. Bản zin (cái còn nguyên trong cặp đôi, được chụp chung với bản in thay thế) có một ống ren nhôm knurled đường kính 12.5mm x dài 27mm, ren M8x1.25. Mình thiết kế chi tiết này để tái sử dụng lại ống ren zin đó.

Phần wheel có thể dùng được với bất kỳ bushing nào có đường kính danh nghĩa 12mm. Bản gốc nhiều khả năng trước khi knurling là 12.00mm.

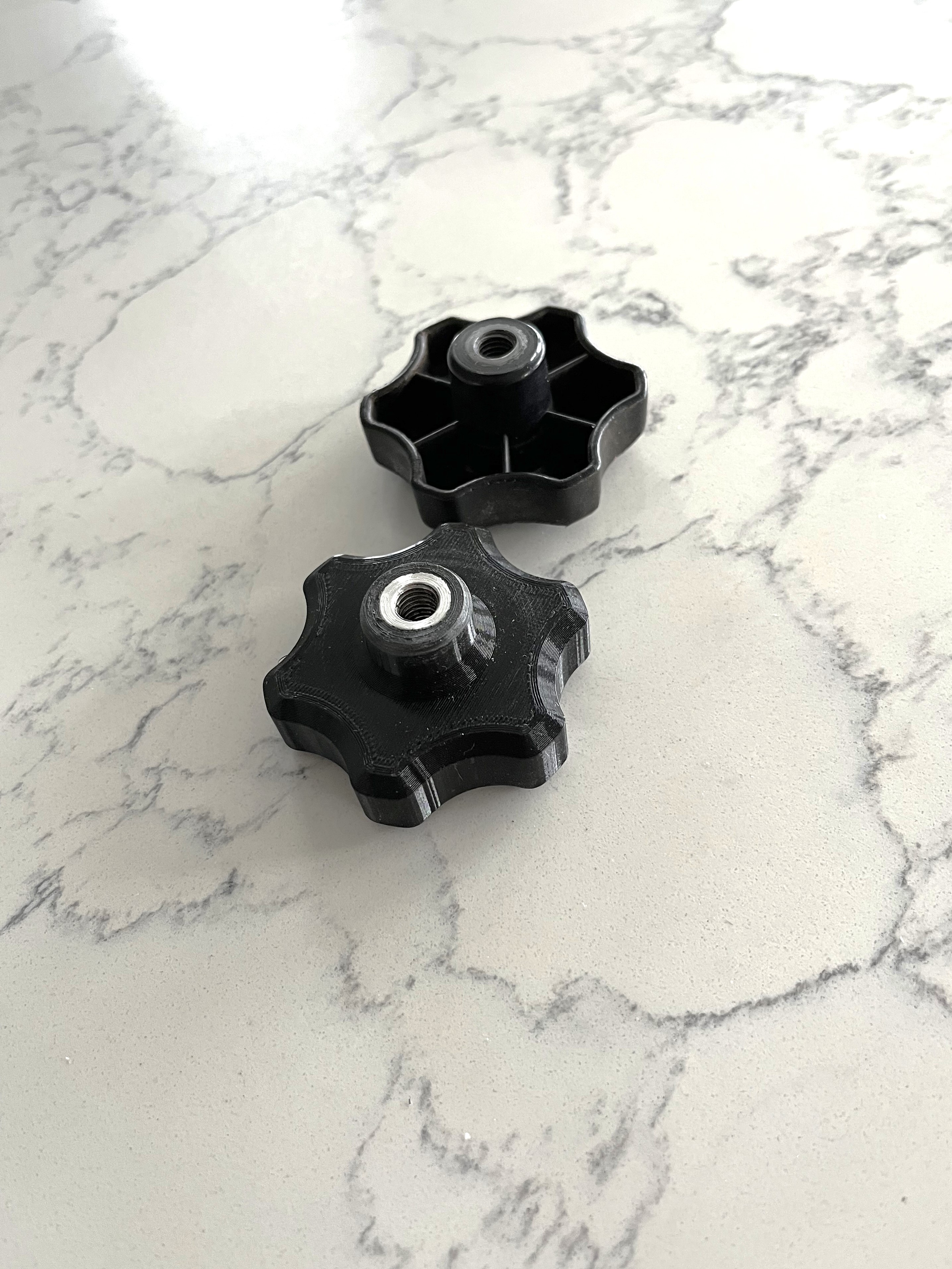

Bushing được heat-set vào wheel đã in, có hỗ trợ bằng máy khoan bàn (dùng như máy ép). Lắp một ty ren (stud) dài vào bushing nhôm, đưa đầu ty vào mâm cặp máy khoan. Hơ nóng ty ren rồi ép nhẹ nhàng xuống.

Chi tiết được in bằng PETG.
