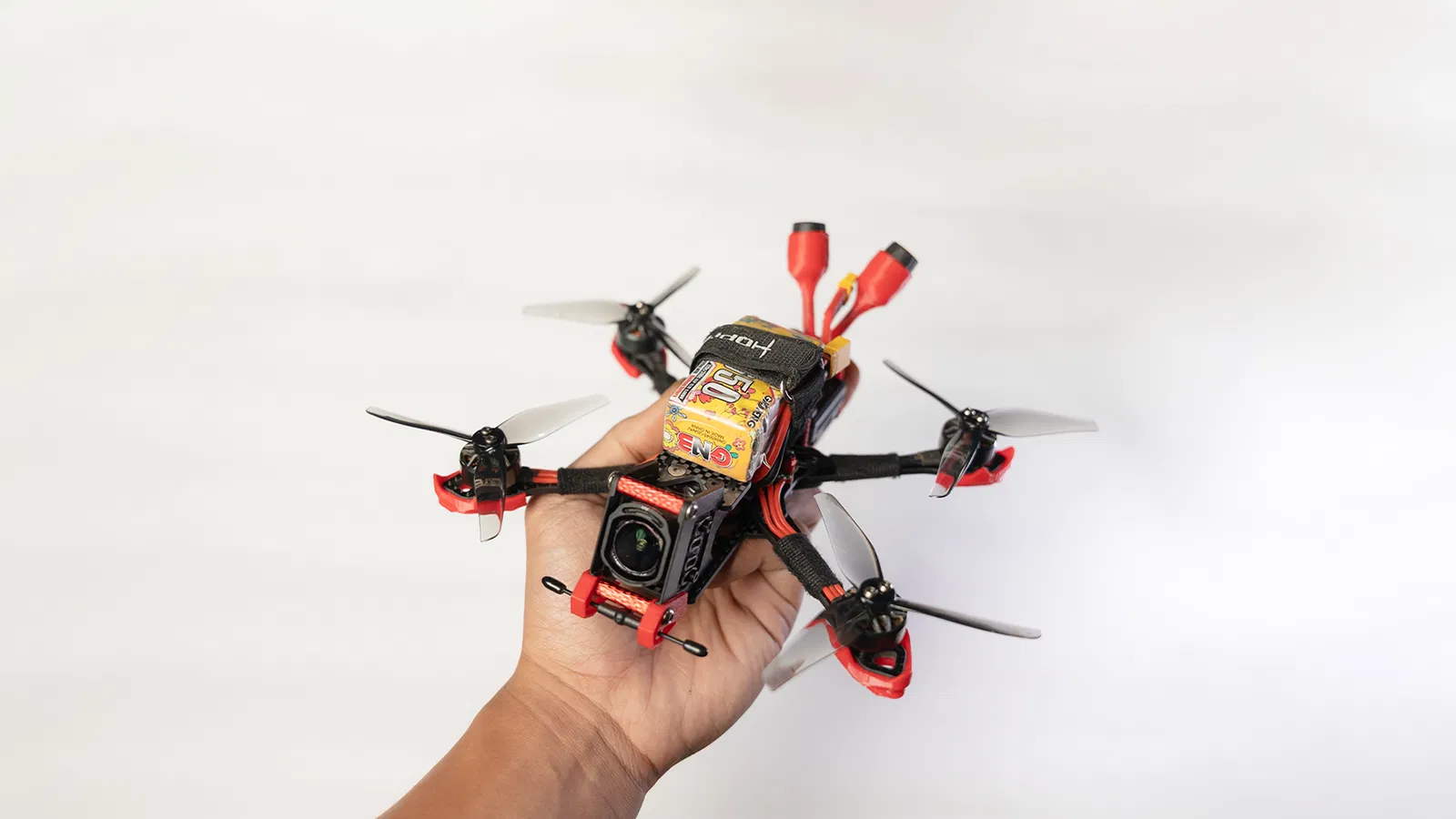

JeNo 3.5 (DKZ Version) - Frame FPV 3.5 inch Multi Plate dưới 250g

GIỚI THIỆU:

Xin cảm ơn rất nhiều tới:

• nochamo - Youtube

• Jerome/Jéjé FPV - Youtube

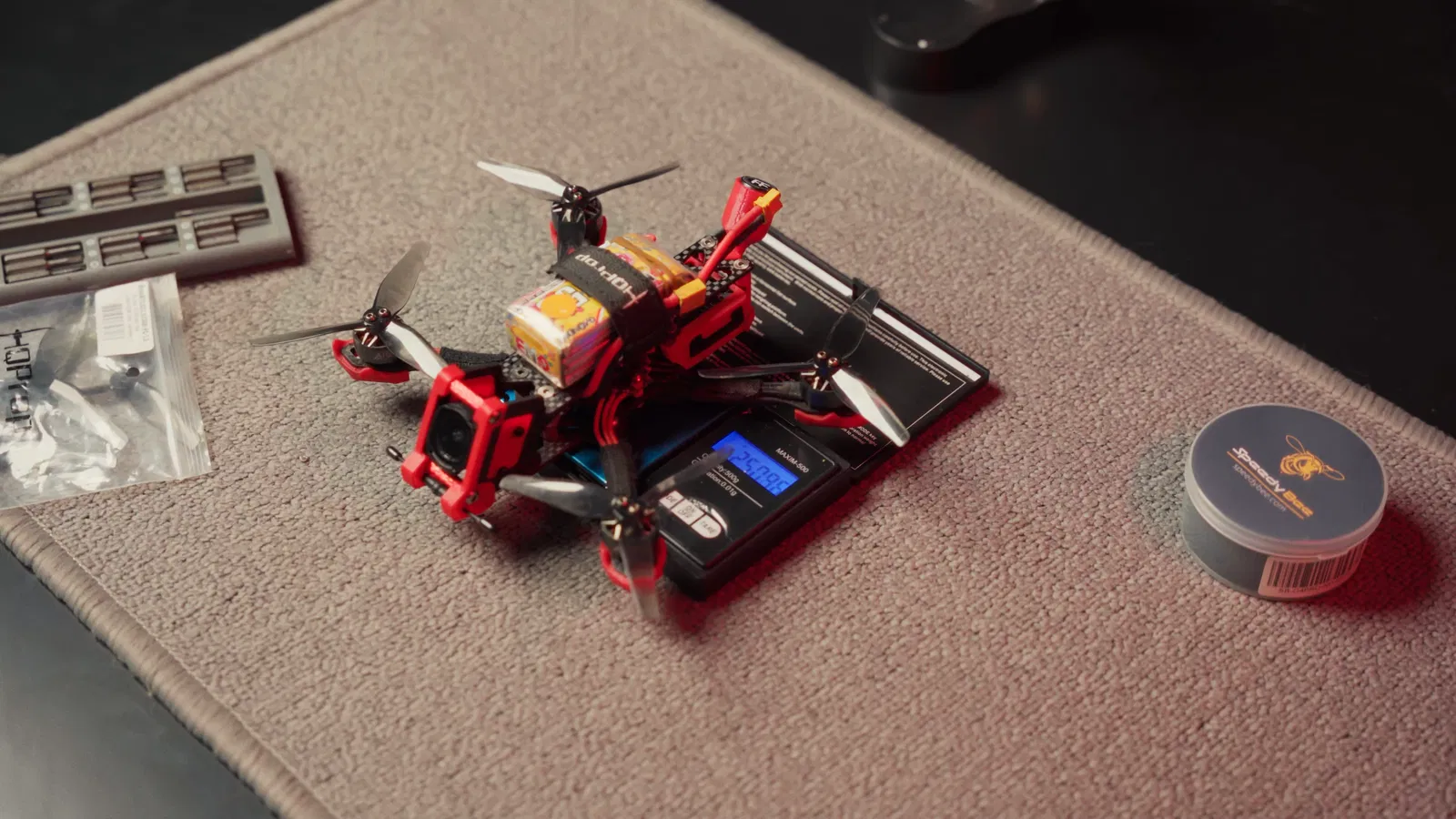

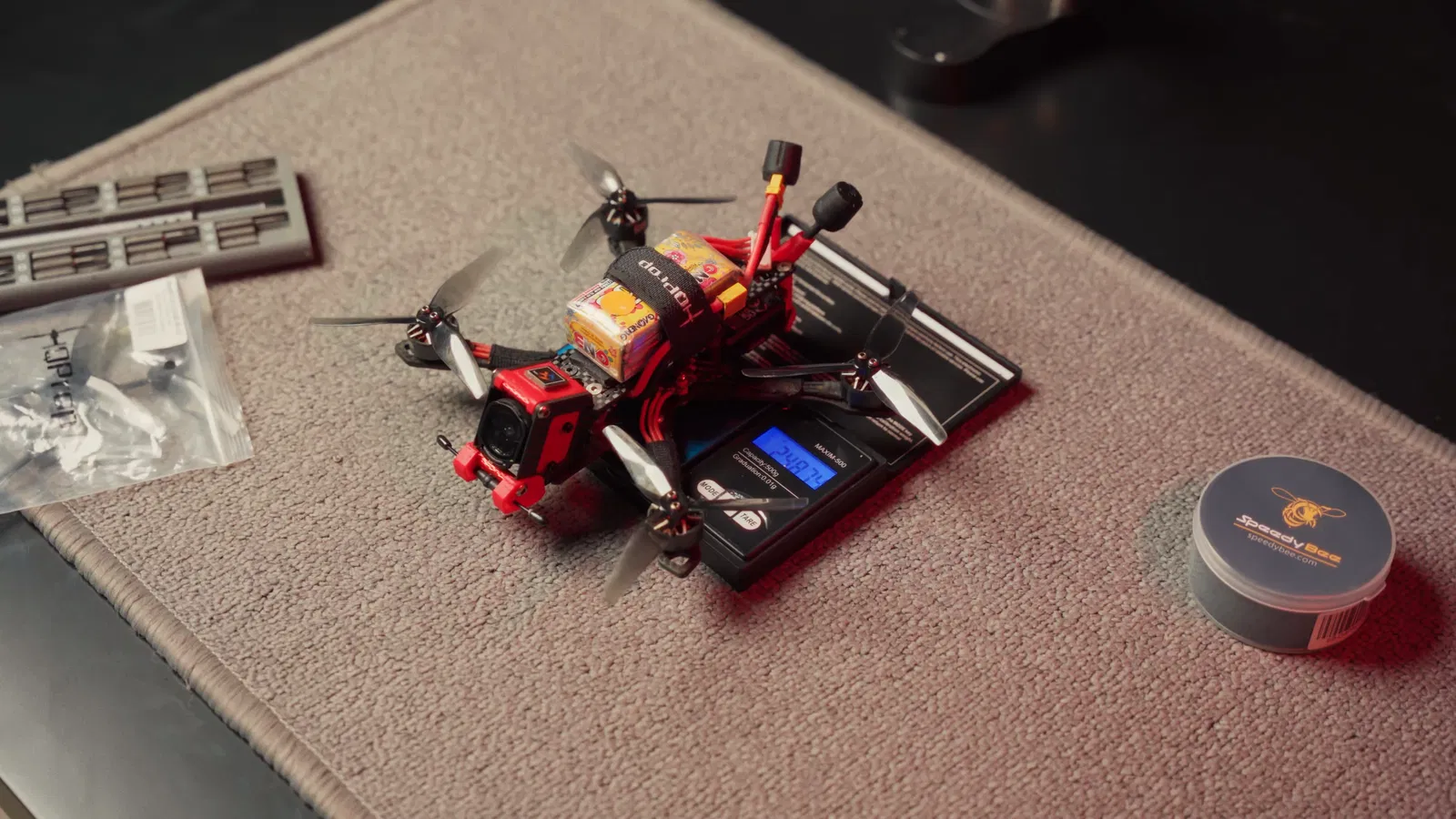

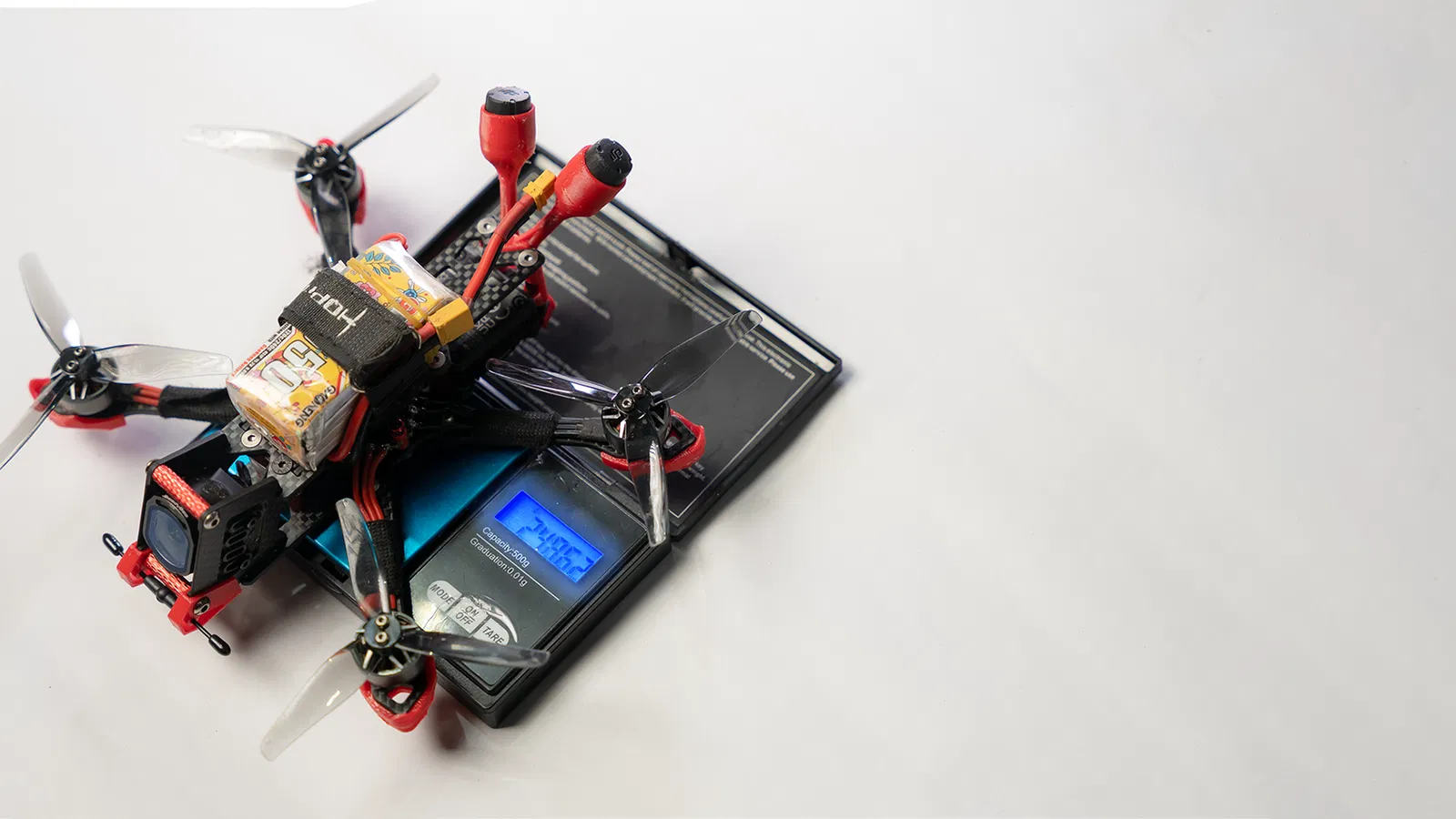

Đây là một bản remix từ JeNo 3.5 Official & theo dạng multi plate. Mục tiêu chính của mình là làm một con Traditional 3.5" FPV Drone có thể bay Cinematic (không thấy cánh quạt trong khung hình) nhưng cũng dễ quẩy Freestyle tricks, đồng thời vẫn giữ trọng lượng dưới 250gr để bay chỗ nào cũng được, đúng hông?

Dưới đây là vài thay đổi mình đã làm cho bộ frame này:

• Kéo dài phần back bus thêm 2mm - theo bản để vừa soft mount DJI O4 Pro.

• Vẫn có lỗ M2 để gắn bất kỳ VTX nào ở phía sau quad.

• Dời back standoff thêm 2mm để chừa chỗ cho middle plate, arms và soft mount DJI O4 Pro. Ở bản gốc mấy phần này bị cấn nhau.

• Thiết kế lại toàn bộ bộ TPU pack để fit với frame này.

• Arm dày 3mm - nên nhớ nếu bạn muốn dùng arm guard từ các trang JeNo khác, vì bên đó thường dùng độ dày 4mm cho bản Unibody.

LƯU Ý:

• Chỉ dùng được AIO Flight Controller - vì khoảng cách giữa middle plate và top plate chỉ có 15mm.

• Mình khuyên dùng ND filter gắn dọc thay vì ngang. (Của mình là Speedybee filter set)

• Về phần machining - không khác gì các phiên bản khác. Dưới đây là cái nhìn nhanh về mapping.

Bạn có thể xem video mình build con quad này từ đầu tới cuối để coi đầy đủ specs, mẹo và cách làm:
