[IL.00] Heatbed K1 Max cho buildplate Voron 310×310

Tác giả _2389838

Lượt tải
1
Lượt thích
1
Lượt coi
70

File 5 249,8 KB

  • Left_Buildplate_Guide_1767906563.stlSTL · 78,5 KB
  • Right_Buildplate_Guide_1767906564.stlSTL · 77,8 KB
  • Magnet_Sheet_Guide_Jig_1767906565.stlSTL · 54,2 KB
  • Jig_Linker_Pin_1767906566.stlSTL · 8,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#197873
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Dòng Voronic K1 | IL.00 Lineup

  • Mất cả một năm mới ra mắt được cái này để gửi tới bạn.

  • Nếu chưa xem thì bạn nên coi khung bed frame của mình để tận dụng tối đa hiệu quả khi đi kèm với bed này.

    • Nó sẽ giảm 1.2 kg khỏi cụm Z.
  • Cảm ơn rất nhiều tới người tạo bản gốc: Nếu không có họ thì cũng không có cái này!

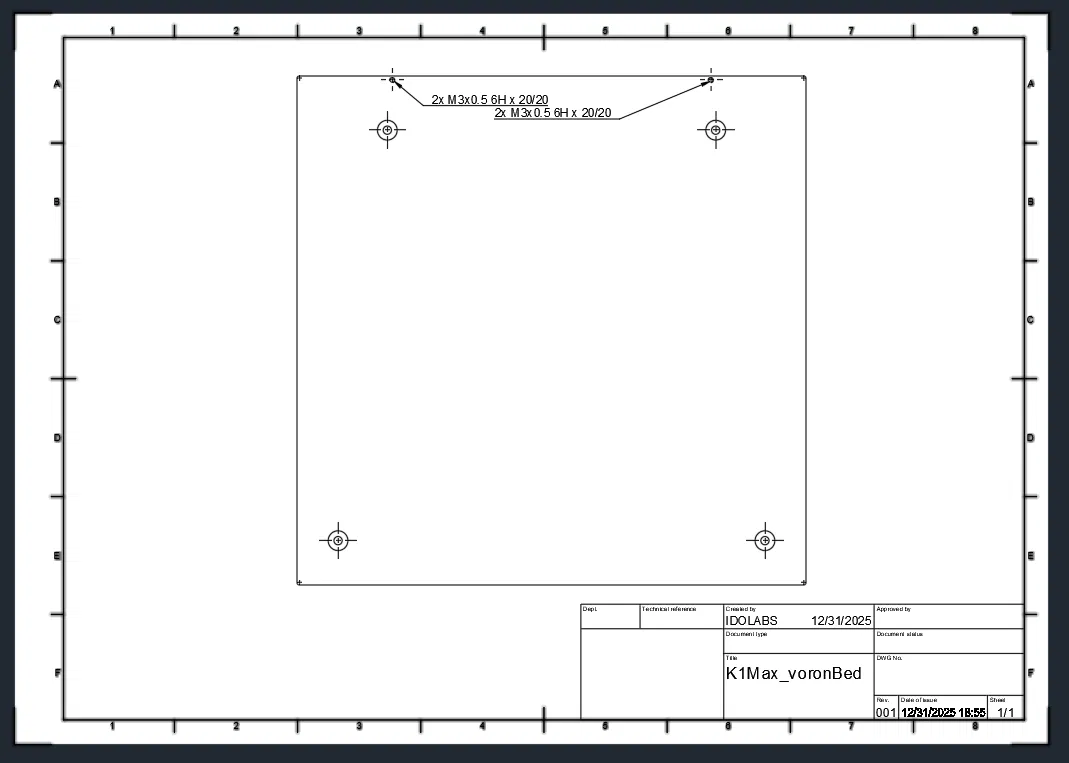

  • Có sẵn file sketch, cứ thoải mái dùng để tự làm một cái cho riêng bạn.

  • Mình từng lo là không thể sửa được sau khi các plate bị ngừng bán.

    • Do kiểu bắt vít riêng của họ, mình đã làm cho nó tương thích “universal” với BẤT KỲ plate 310*310 nào, coi như xoá luôn nỗi lo đó.
  • Giờ thì “kết bạn” được rồi!

    • 2.4 (300 mm)

    • Trident (300 mm)

    • Bất kỳ máy nào có bed và/hoặc buildplate 310*310.

  • Dày 6 mm.

    • Khó bị cong vênh hơn nhiều.

    • Bed zin dày 3 mm, chắc bạn không muốn quay lại đâu.

CỰC KỲ QUAN TRỌNG:

  • Phụ kiện zin cỡ 310*315 sẽ không còn vừa nữa.

  • Bạn nên chuyển sang plate Voron PEI.

  • LÀM ƠN ĐỪNG MUA PLATE 305. BẮT BUỘC PHẢI LÀ 310.

    • Vì Voron có quá nhiều kích thước heatbed khác nhau nên nhiều người hay bị nhầm.

    • Nhớ chắc chắn bạn đang mua 310*310 TRƯỚC KHI mua.

Changelog:

  • [Done 12/31/2025] Phát hành bản đầu.

  • [Done 1/1/2026] Chúc mừng năm mới!

Đã huỷ (Scrapped):

Cần chuẩn bị trước khi bắt đầu:

  1. 4x Sheet Jigs

  2. 8x Jig Pins (Lát sẽ dán superglue)

  3. 1x Voronic 310 Bed

    1. Cái này BẮT BUỘC phải làm từ Aluminum 6061.
  4. 1x Heater Sheet (Loại zin K1 Max. Mình thiết kế bed theo loại này.)

    1. KHÔNG TÁI SỬ DỤNG SILICONE HEATER.
  5. 1x 310*310 Magnetic Sheet (Cần thiết cho tấm PEI!)

  6. 1x Plate Guide trái và phải (In mỗi bên 1 cái.)

Lưu ý:

  • Plate guide phải được in tối thiểu bằng polycarbonate. Nếu không, nó sẽ bị chảy do nhiệt độ bed. Mình khuyên PC-PBT-CF, nhưng nhiều khi PC là đủ.

    • Bạn cũng có thể chọn PPS-CF, nhưng nhớ kiểm tra kỹ là bạn thật sự in được vật liệu này không.

    • ABS thường KHÔNG đủ để giữ form ở 110 °C.

    • ASA bị warping không ổn khi in lớn cỡ này.

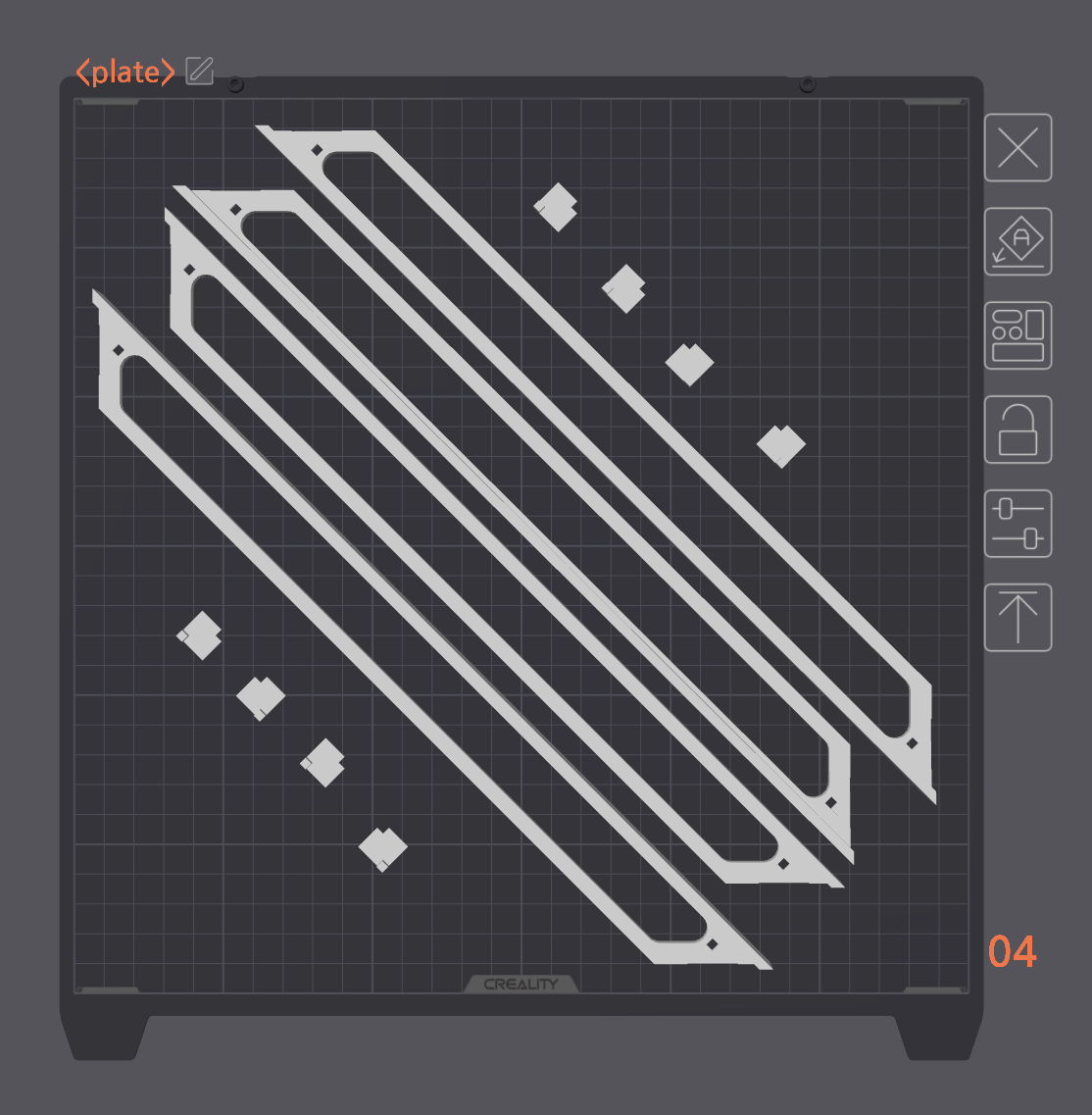

  • Nó sẽ vừa trong K1 Max nếu bạn sắp xếp các part như vầy:

  • Các guide được thiết kế dựa theo K1 Max của bạn.

    • Sẽ tệ hơn nếu buildplate của bạn nhỏ hơn 300*300.
  • Bạn CHẮC CHẮN sẽ dùng jig hơn một lần.

    • Filament nào cũng dùng được, nhưng nhớ chỉ dùng một loại filament cho toàn bộ jig.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
5
Tổng dung lượng
249,8 KB
File lớn nhất
78,5 KB
