Sửa bánh xe robot hút bụi (ROIDMI EVE PLUS)
Bộ insert/pad ren để sửa lỗi bánh xe robot hút bụi Roidmi EVE Plus bị bung ốc do ren nứt vỡ, gây kẹt bánh. Thiết kế in PETG, lắp ép dung sai nhỏ, có thể dùng cho nhiều mẫu robot khác.
Mô tả

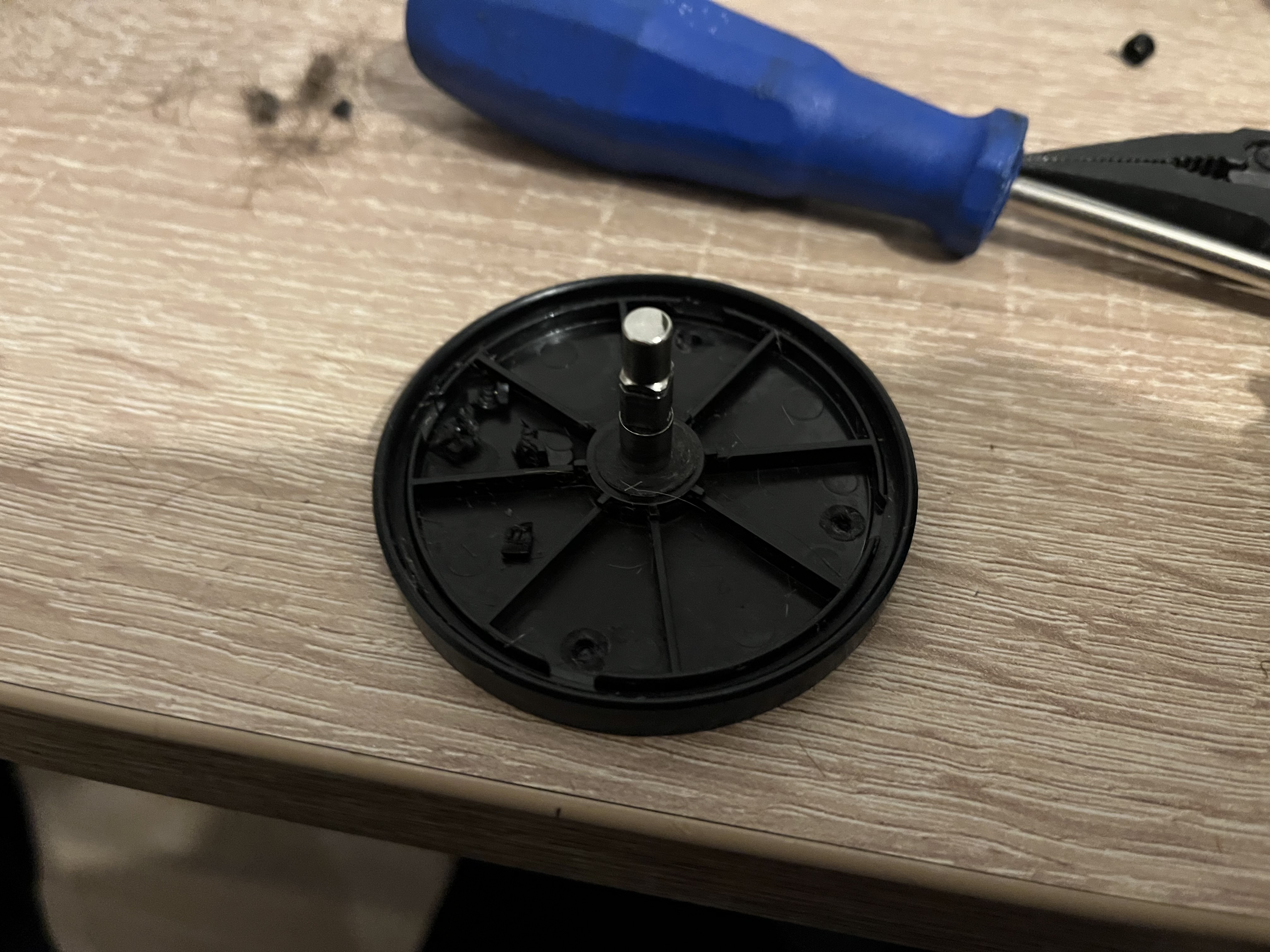

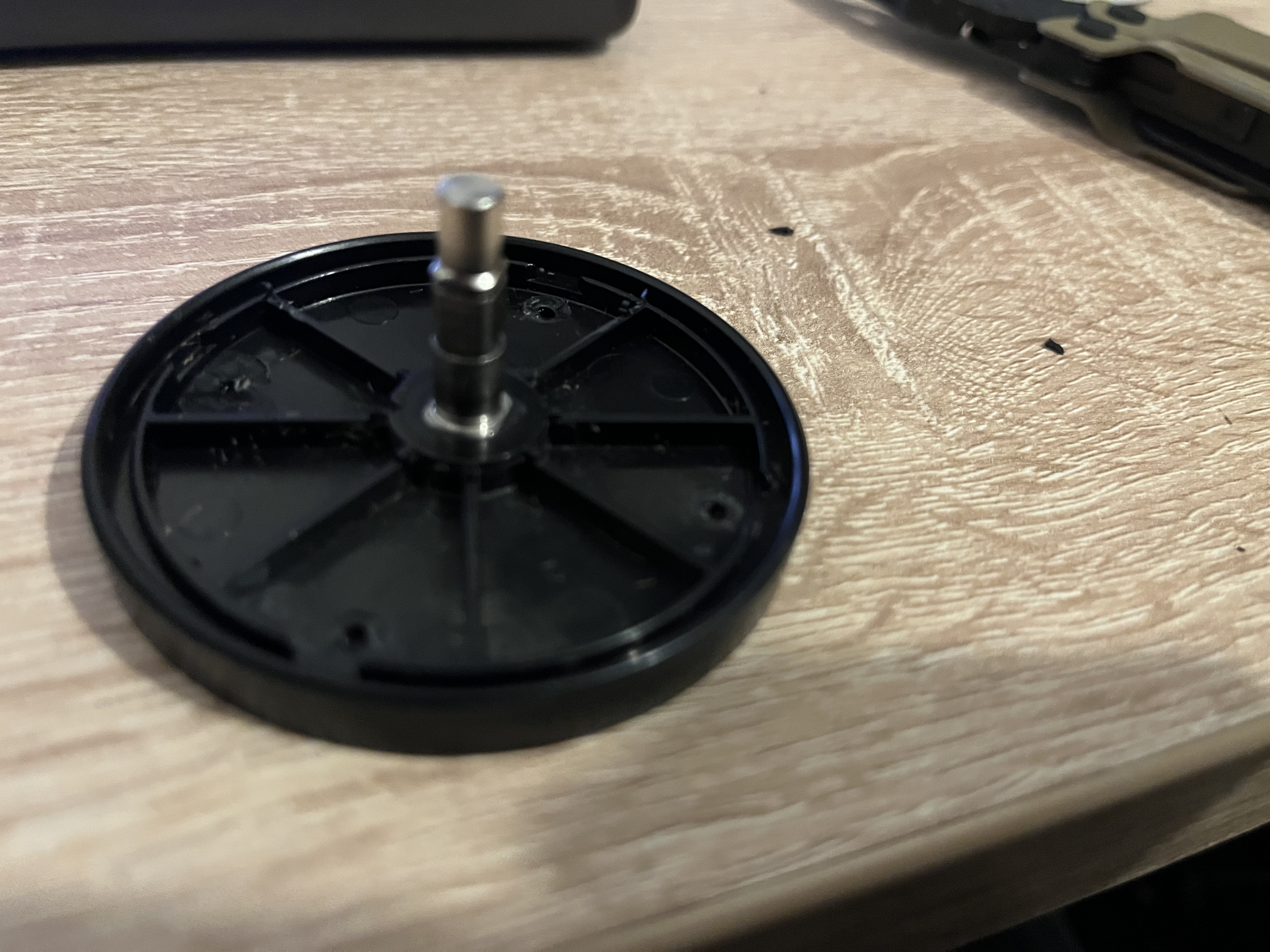

Mình thấy con robot hút bụi bị kẹt giữa phòng do bánh phải bị đứng. Khi tháo ra thì phát hiện mấy con ốc giữ bánh bị bung ra và chặn luôn chuyển động quay. Nó bung ra vì phần ren ở phía đối diện của nửa bánh (wheel half) bị nứt vỡ hết. Vì vậy mình làm mấy miếng insert bằng nhựa để sửa kiểu lỗi này.
-

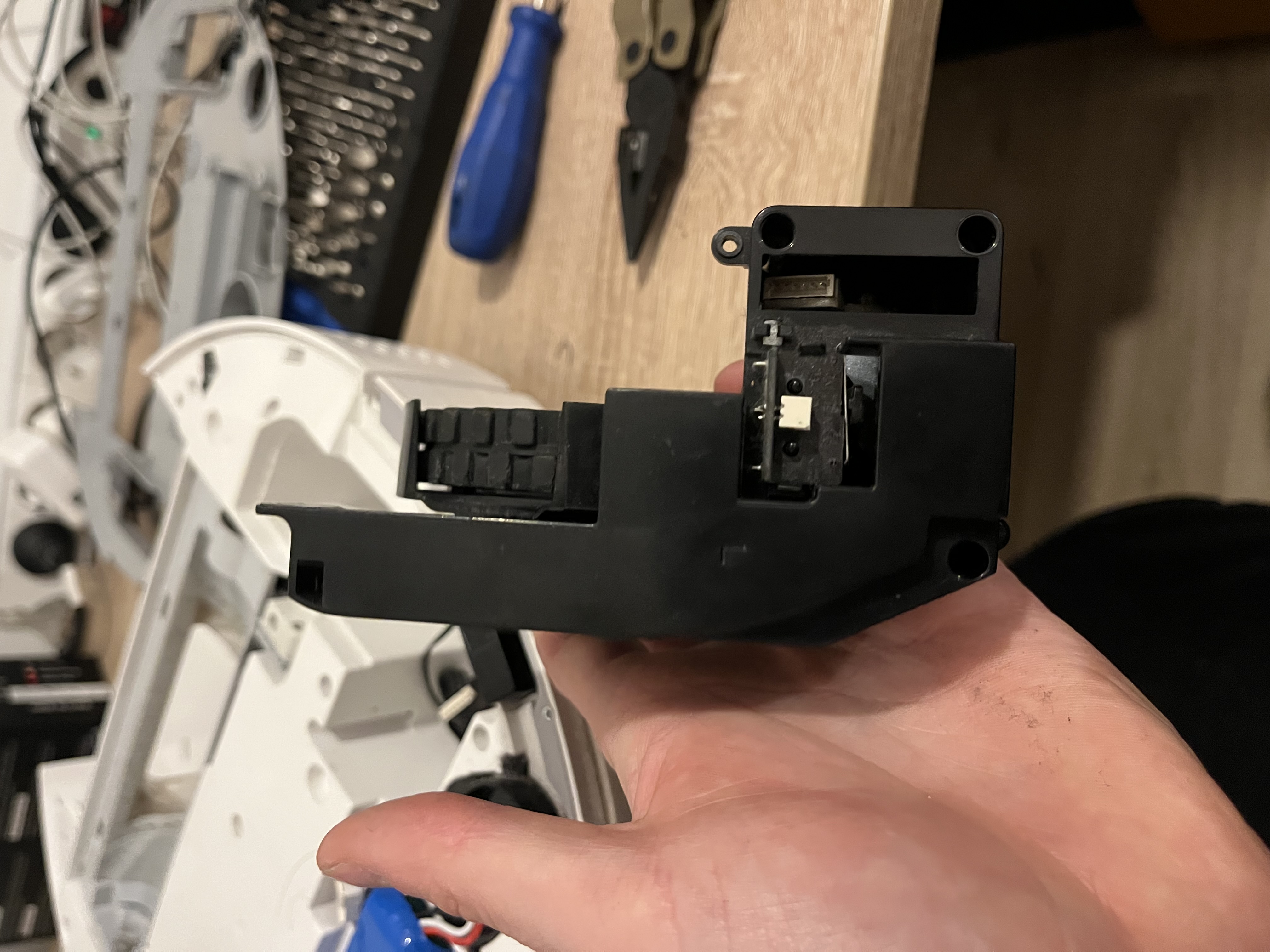

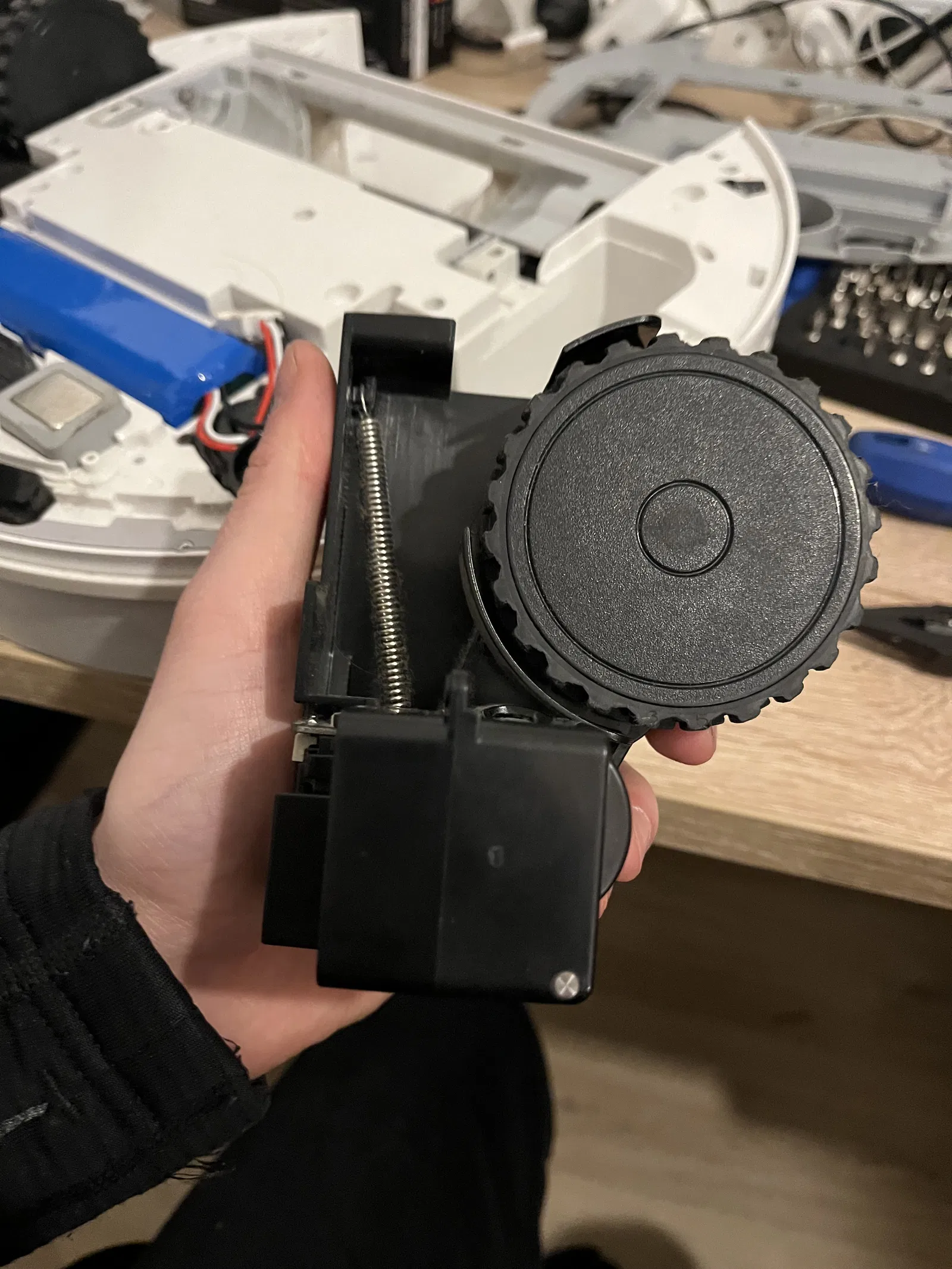

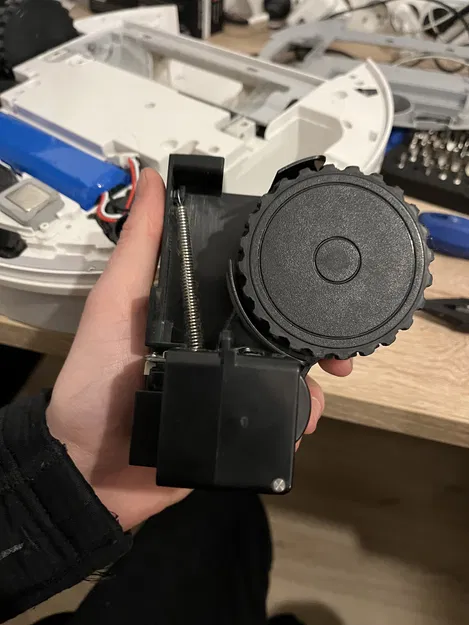

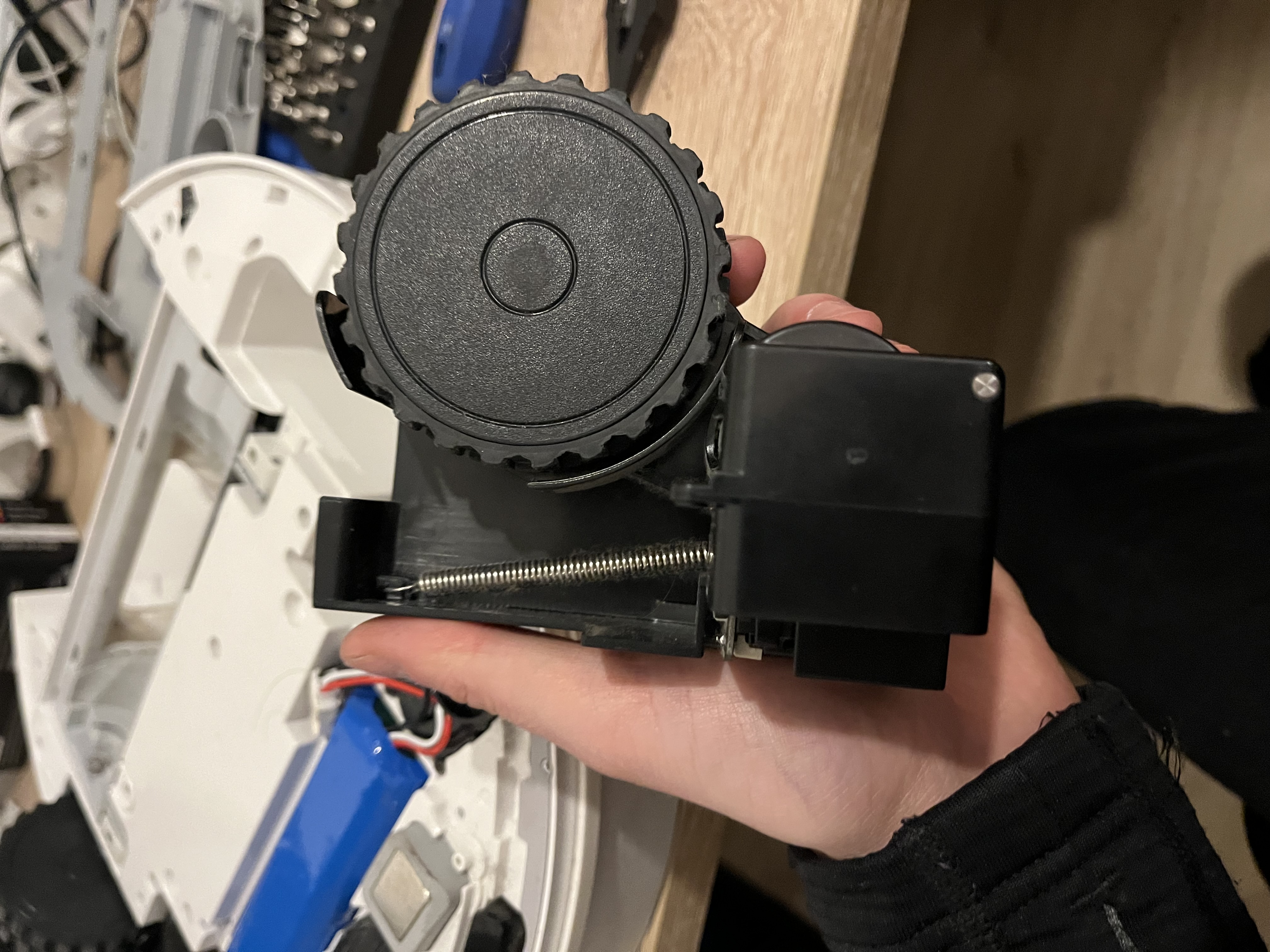

Video này hướng dẫn khá rõ cách tháo motor bên hông ra khỏi máy.
-

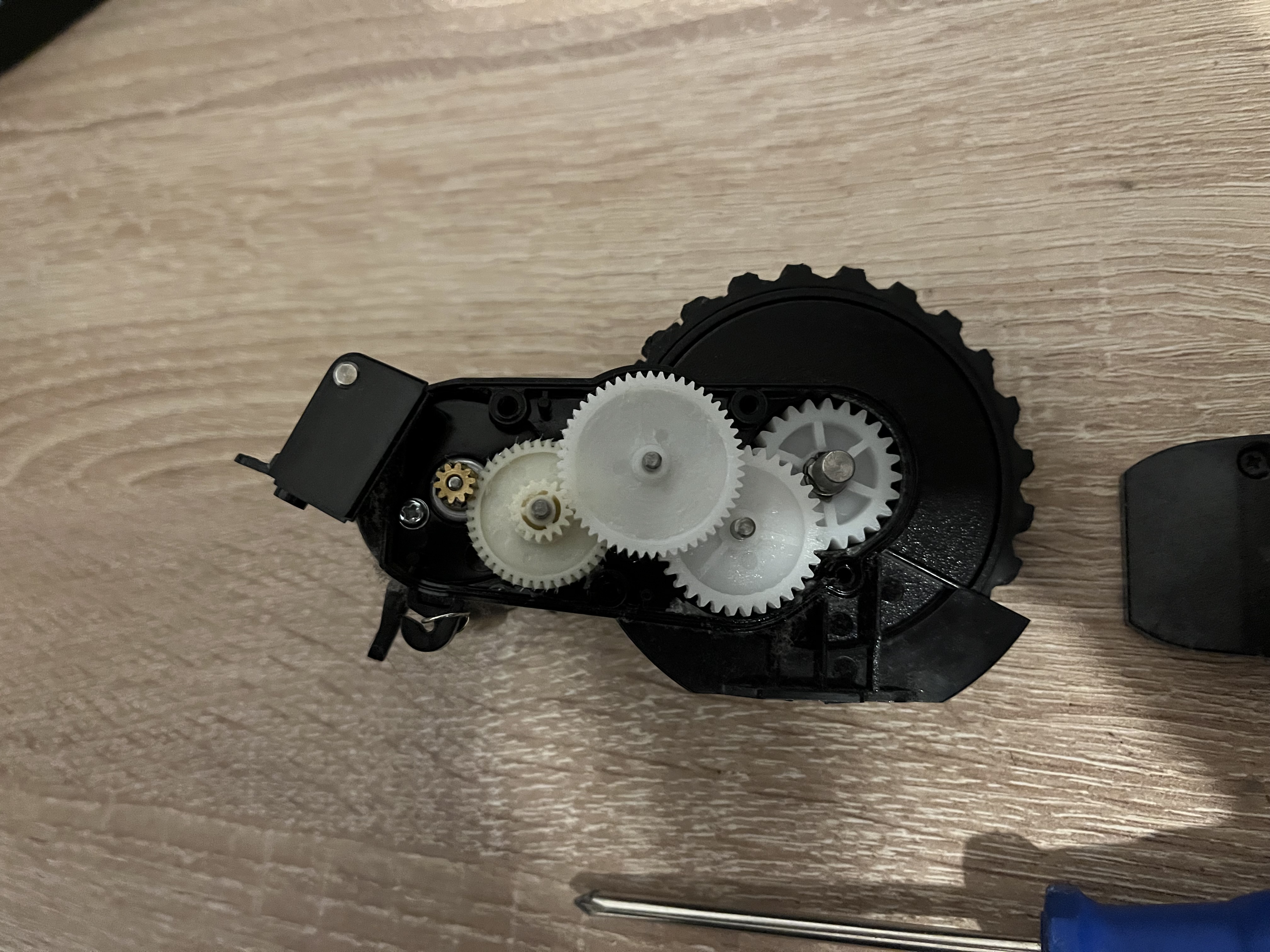

Video này cho thấy cách tháo rời motor bên hông. (Video dùng loại bánh khác nên không bị lỗi kiểu này, nhưng cách lắp ráp cụm motor và gearbox assembly thì giống nhau.)
-
Mình in insert bằng PETG. Để bám chắc hơn, mình có dùng một chút keo super glue (chỉ 2 giọt nhỏ). Thiết kế có dung sai nhỏ nên bạn cần dùng lực nhẹ để ấn vào. Nhưng trước khi ấn hẳn vô, nhớ canh thử cho mọi thứ vừa khít đúng cách, không thôi lúc cần tháo ra có thể cực kỳ mệt.

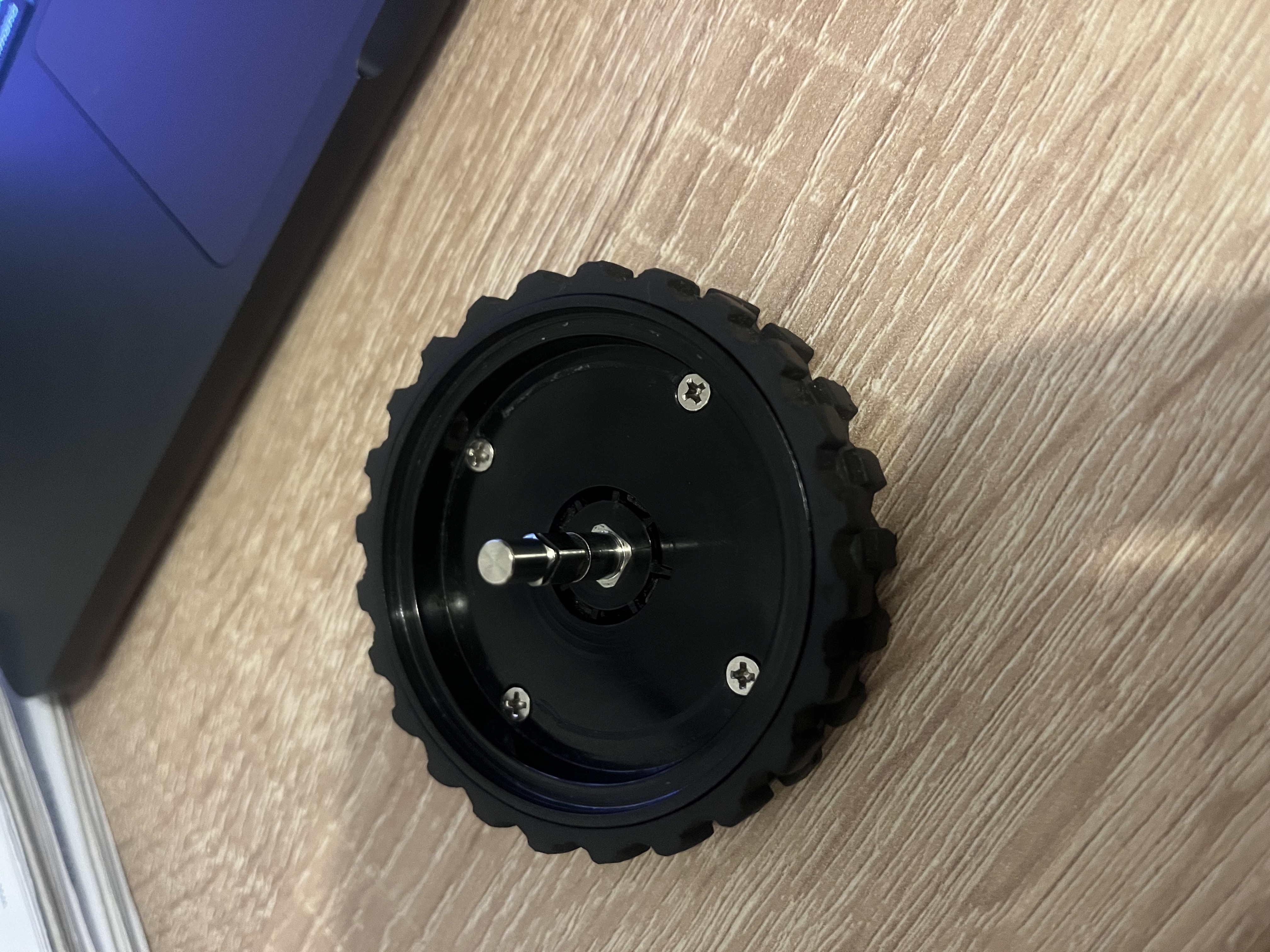

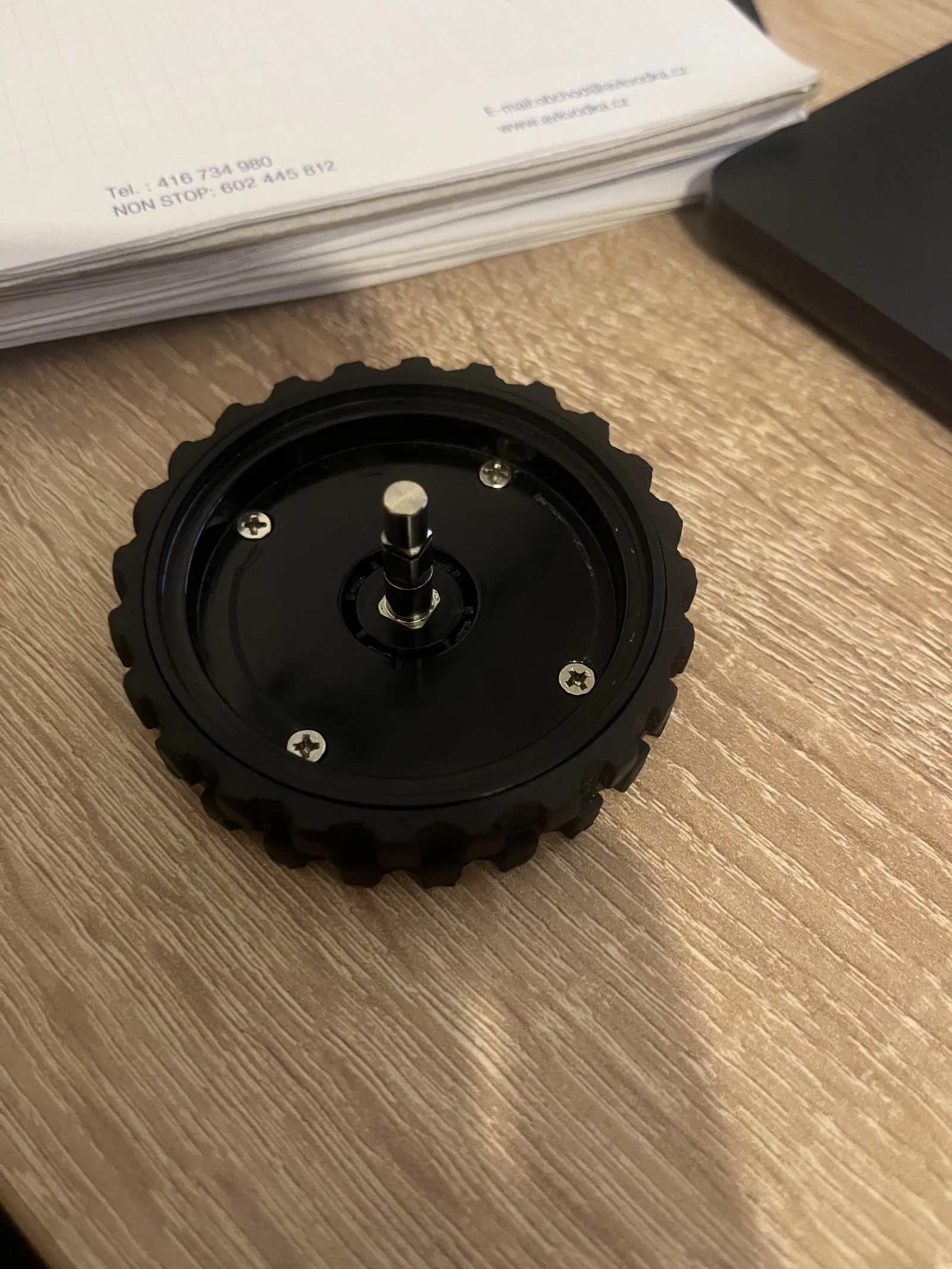

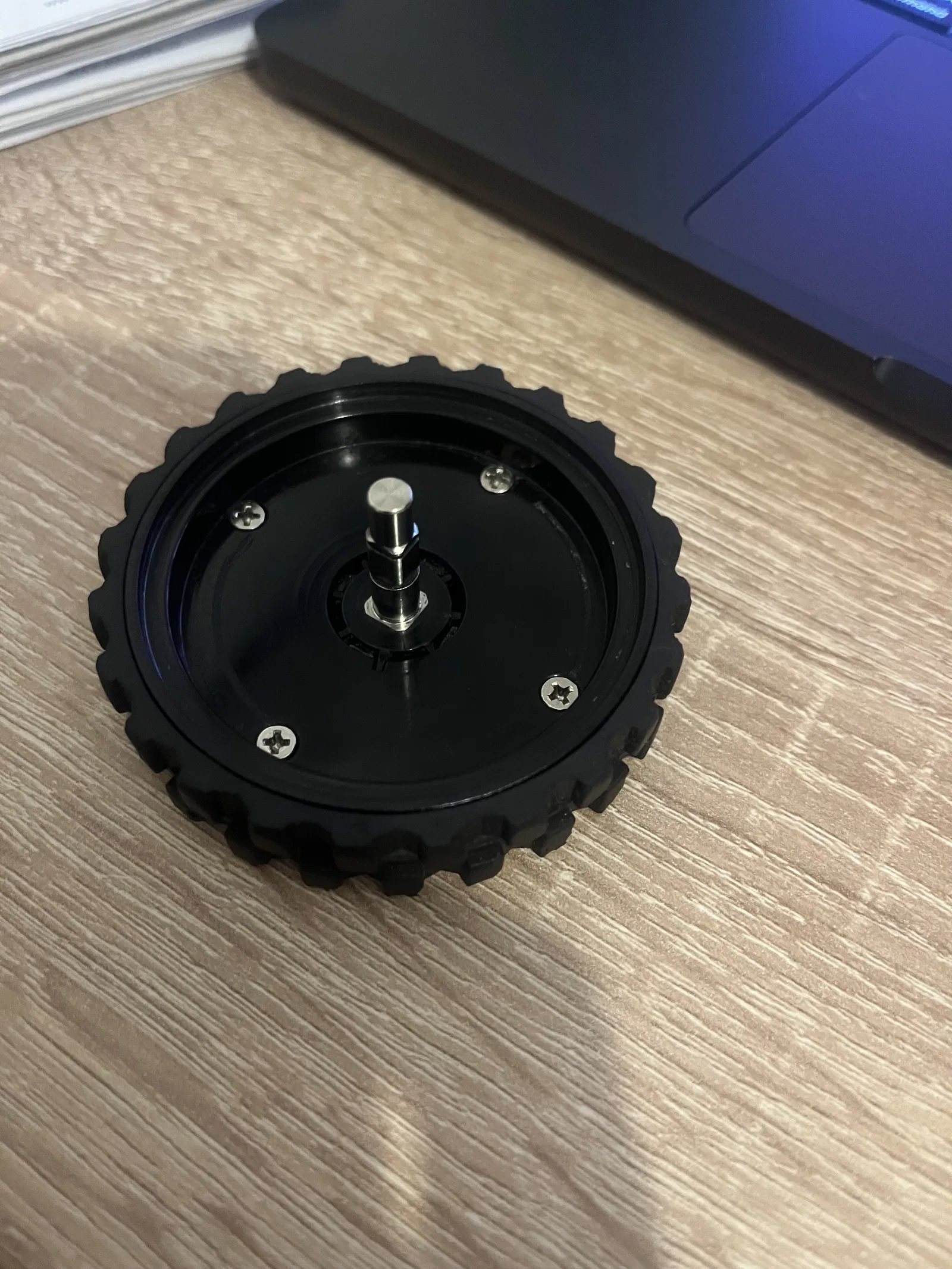

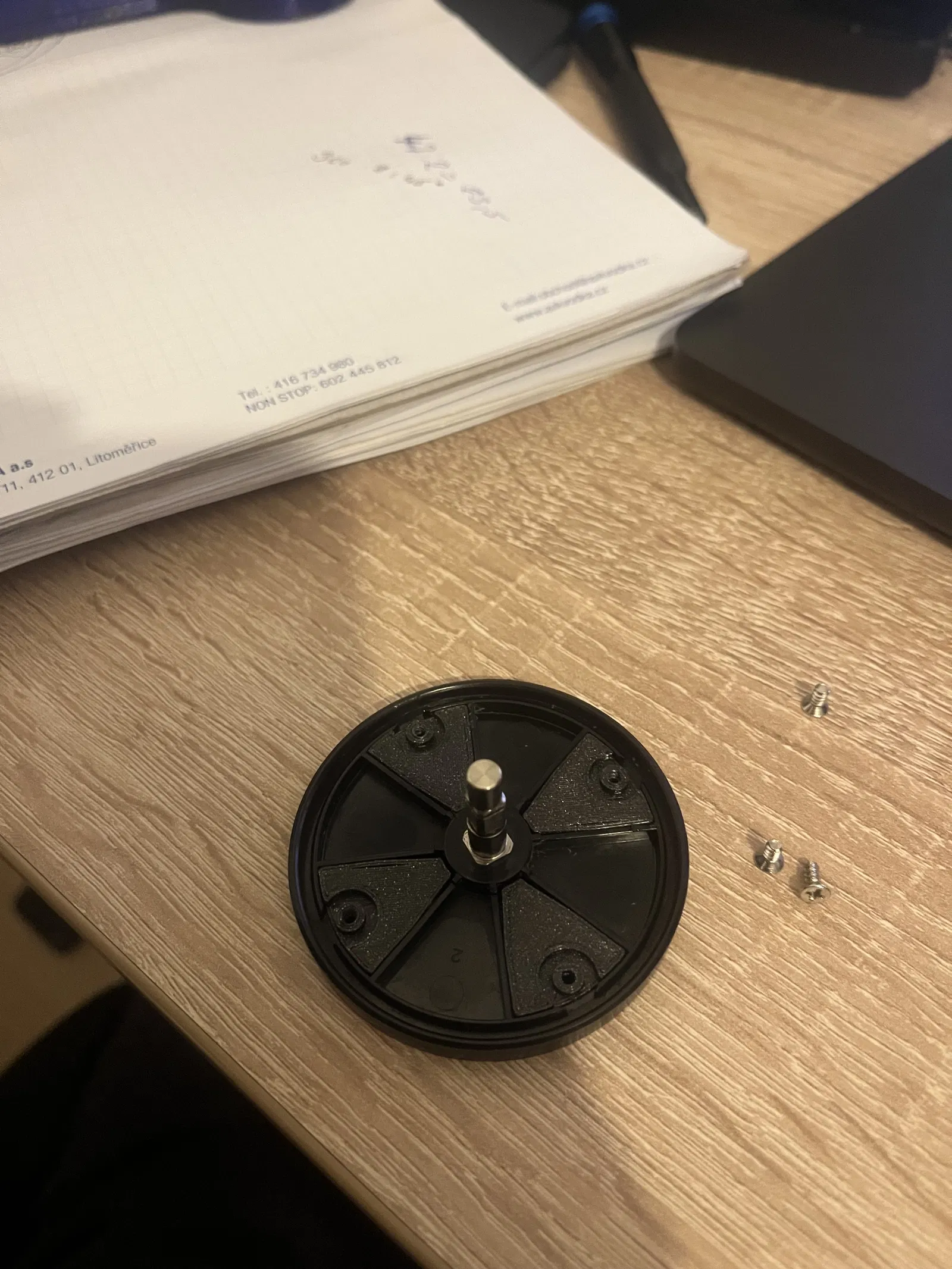

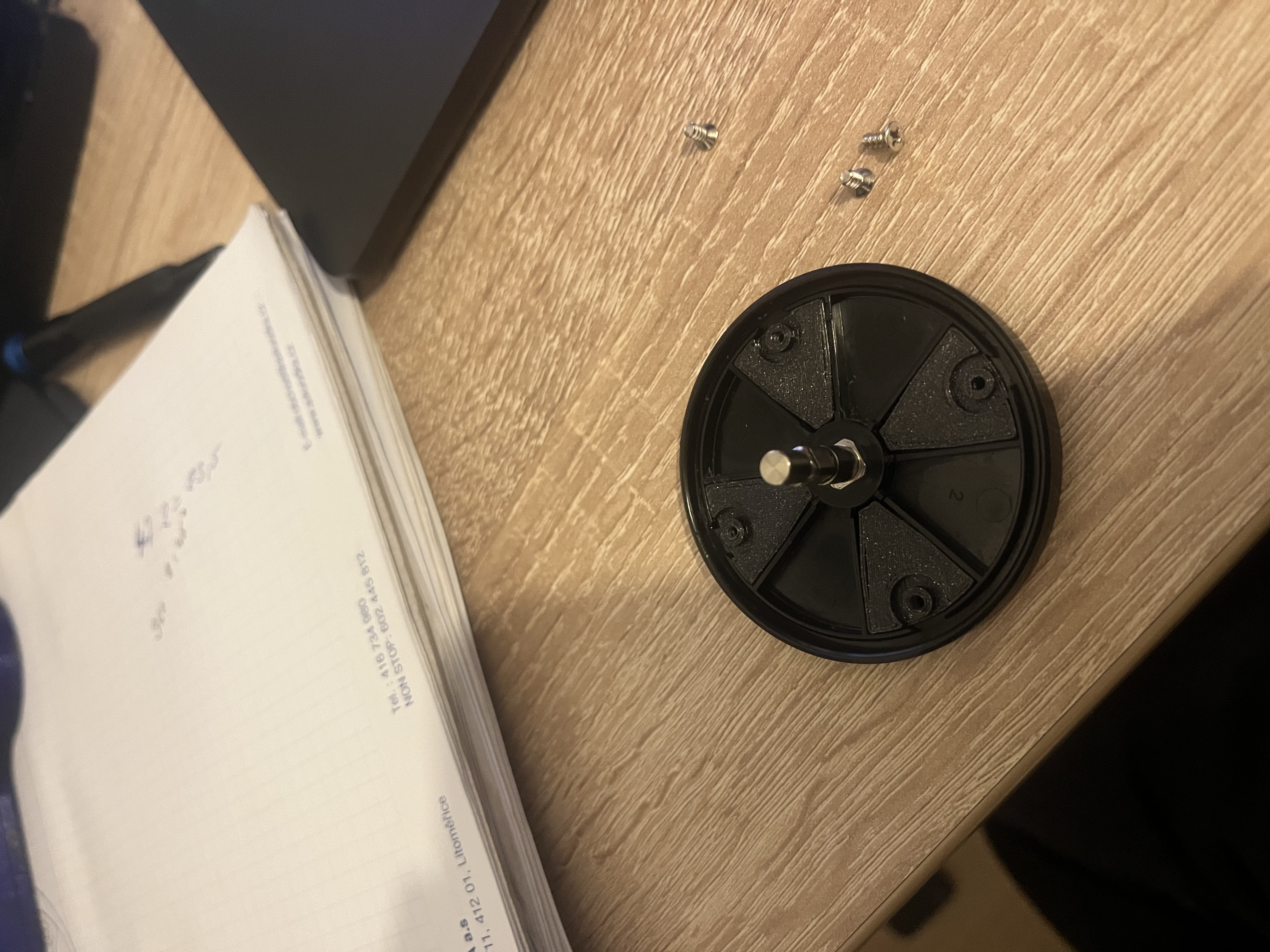

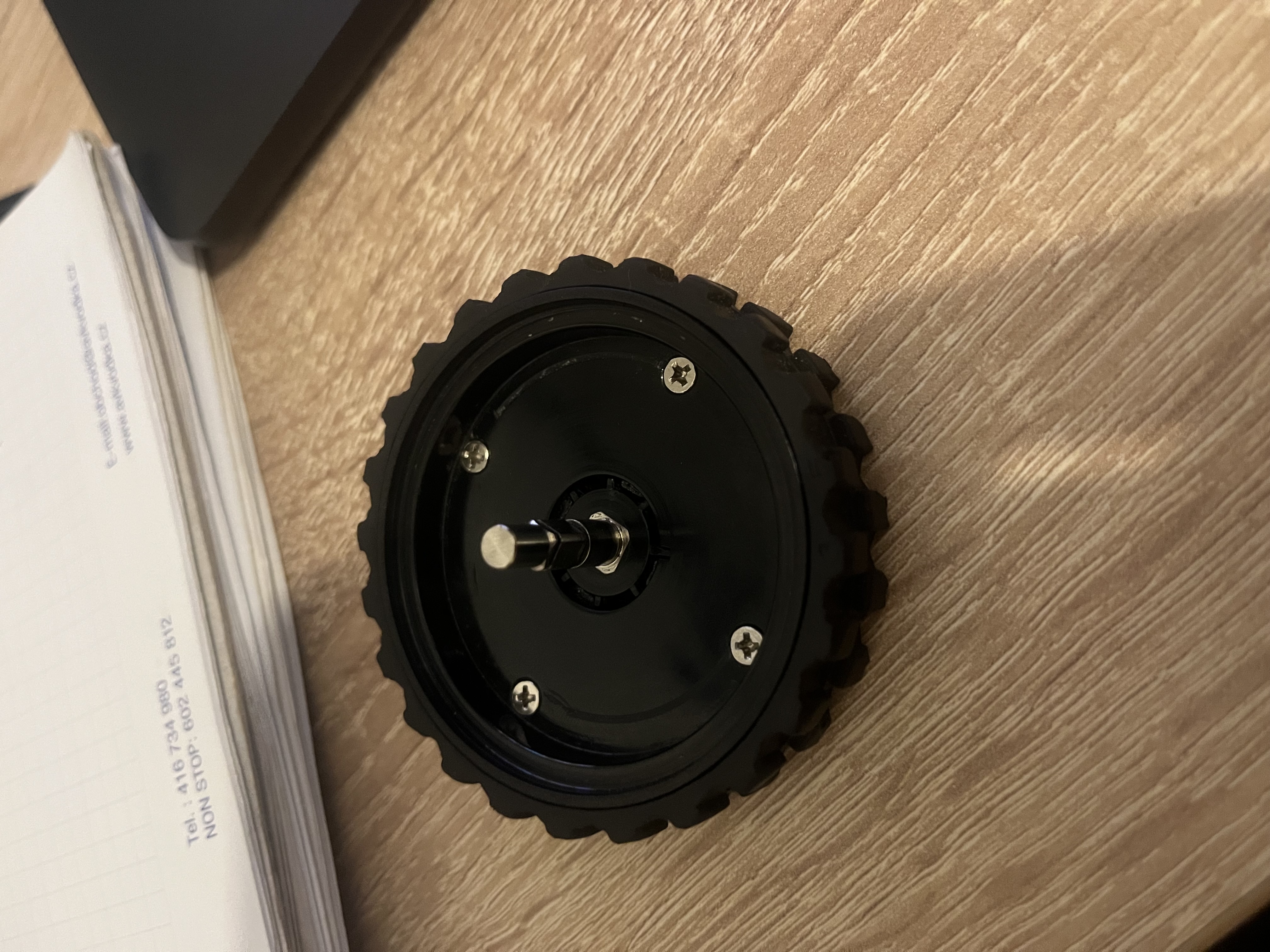

Mình chia sẻ lại mấy tấm hình chụp trong lúc tháo lắp, hy vọng giúp được ai đó.
Danh sách thiết bị dự kiến có thể dùng được phần này: Xiaomi Roidmi EVE Plus, Xiaomi Viomi S9, Proscenic M8 Pro, Xiaomi Lydsto R1, Proscenic M7 Pro, Xiaomi Lydsto L1, Xiaomi Lydsto G2, Xiaomi Lydsto S1, Xiaomi Lydsto G1, Lenovo T1 Pro, Proscenic M7 LDS, Proscenic M7 Max, Kyvol Cybovac S31, Arnagar S8 pro, Xiaomi Viomi D800, Lenovo LR1, UONI V980 Plus, Honiture Q6, Xiaomi Lydsto W2, Xiaomi Roidmi EVE Plus STYTJ03ZHM, Xiaomi Lydsto W3, Xiaomi Lydsto W2 Lite, Xiaomi Lydsto W2 edge, Xiaomi Lydsto W2pro, Xiaomi Lydsto W4, Xiaomi Lydsto R1DA, Xiaomi Lydsto R1A, Xiaomi Lydsto R2, Xiaomi Lydsto R3, Xiaomi Lydsto R1pro, Xiaomi Lydsto, Xiaomi Lydsto R1D, Xiaomi Lydsto S1pro, Xiaomi Lydsto G1M, Xiaomi Lydsto 1D, Xiaomi Lydsto HS1, Xiaomi Lydsto STYTJOX, HuaWei XCLEQ H30PLUS, Xiaomi Roidmi H40, Xiaomi JDJZ-N9 , Xiaomi R7(RObx) L2651, Airbot A700, uoni V980MAX, uoni v980pro, uoni V10, Xiaomi Viomi A1 pro, Xiaomi Viomi vxvc11, Xiaomi Viomi 1C, Xiaomi Viomi vxvc12, Xiaomi Viomi vxvc13, Xiaomi Viomi vxvc14, Xiaomi Viomi vxvC15, Xiaomi Viomi JDJZ-Z9H, Xiaomi Viomi JDJZ-N9, Proscenic M7, Proscenic M8, Proscenic M8 MAX, Proscenic M8 Plus, Airrobo t9, Kyvol Cybovac E31, Kyvol Cybovac E30
