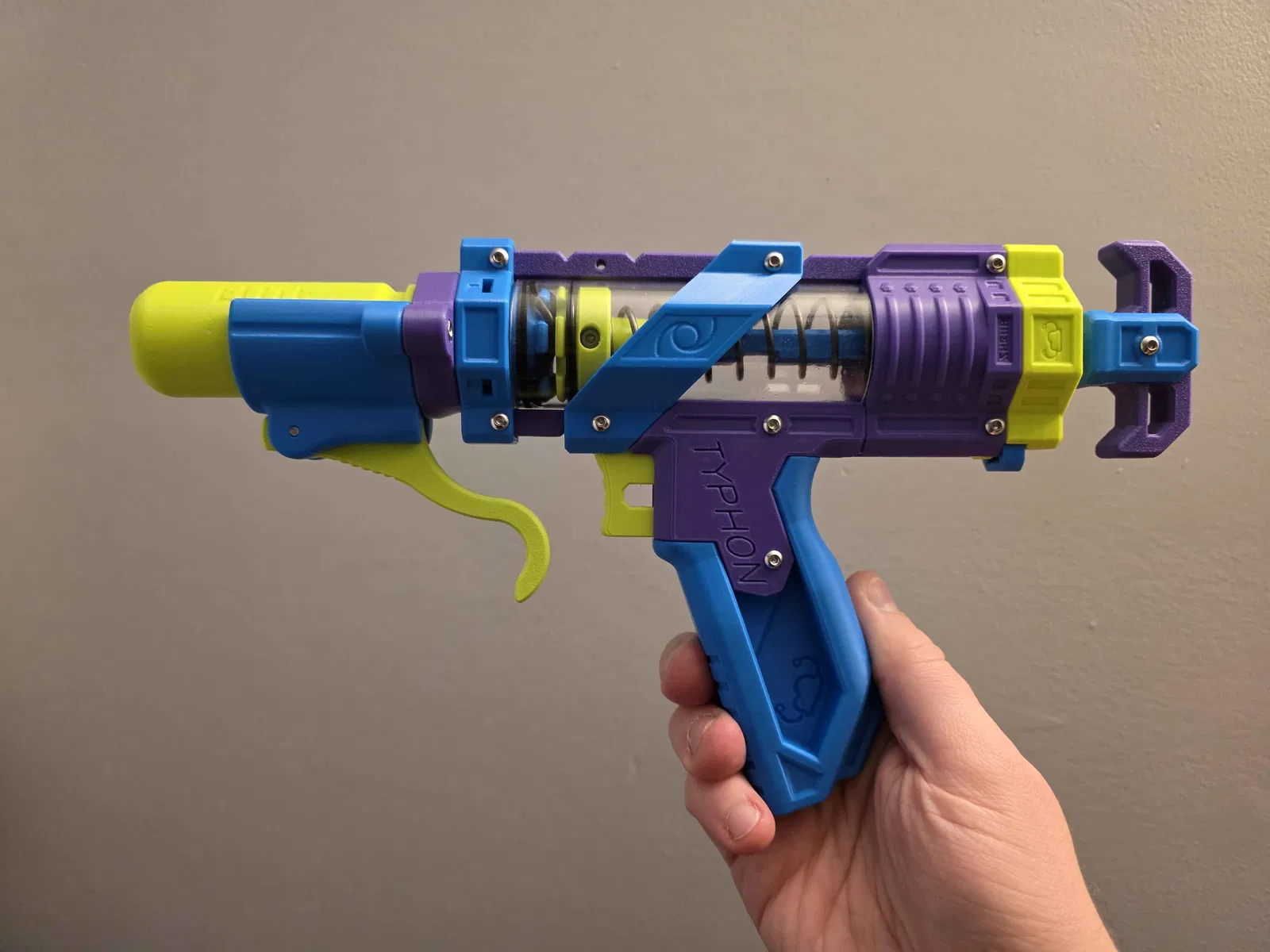

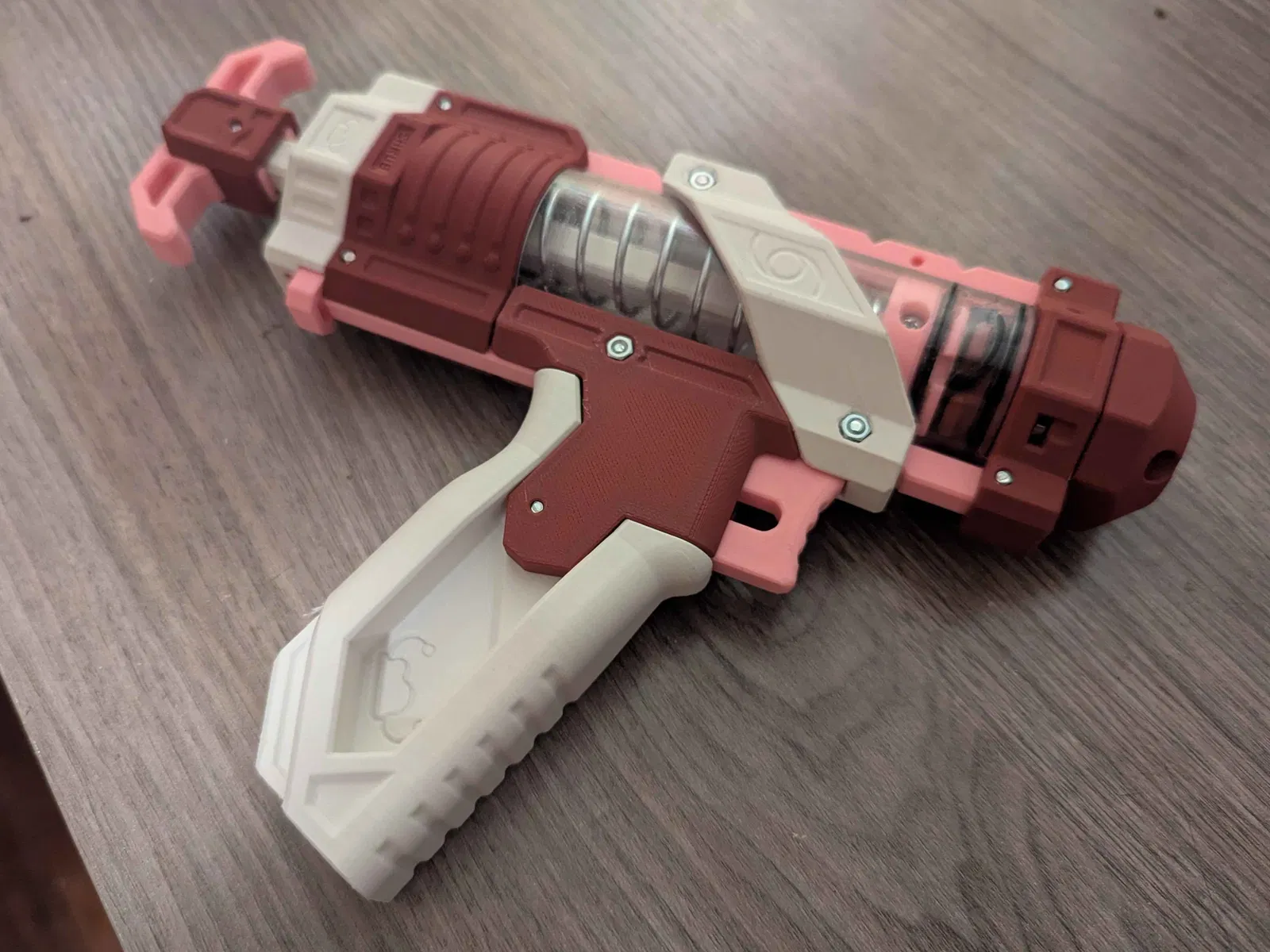

TYPHON - Modular Rainbow Blaster

GIỚI THIỆU

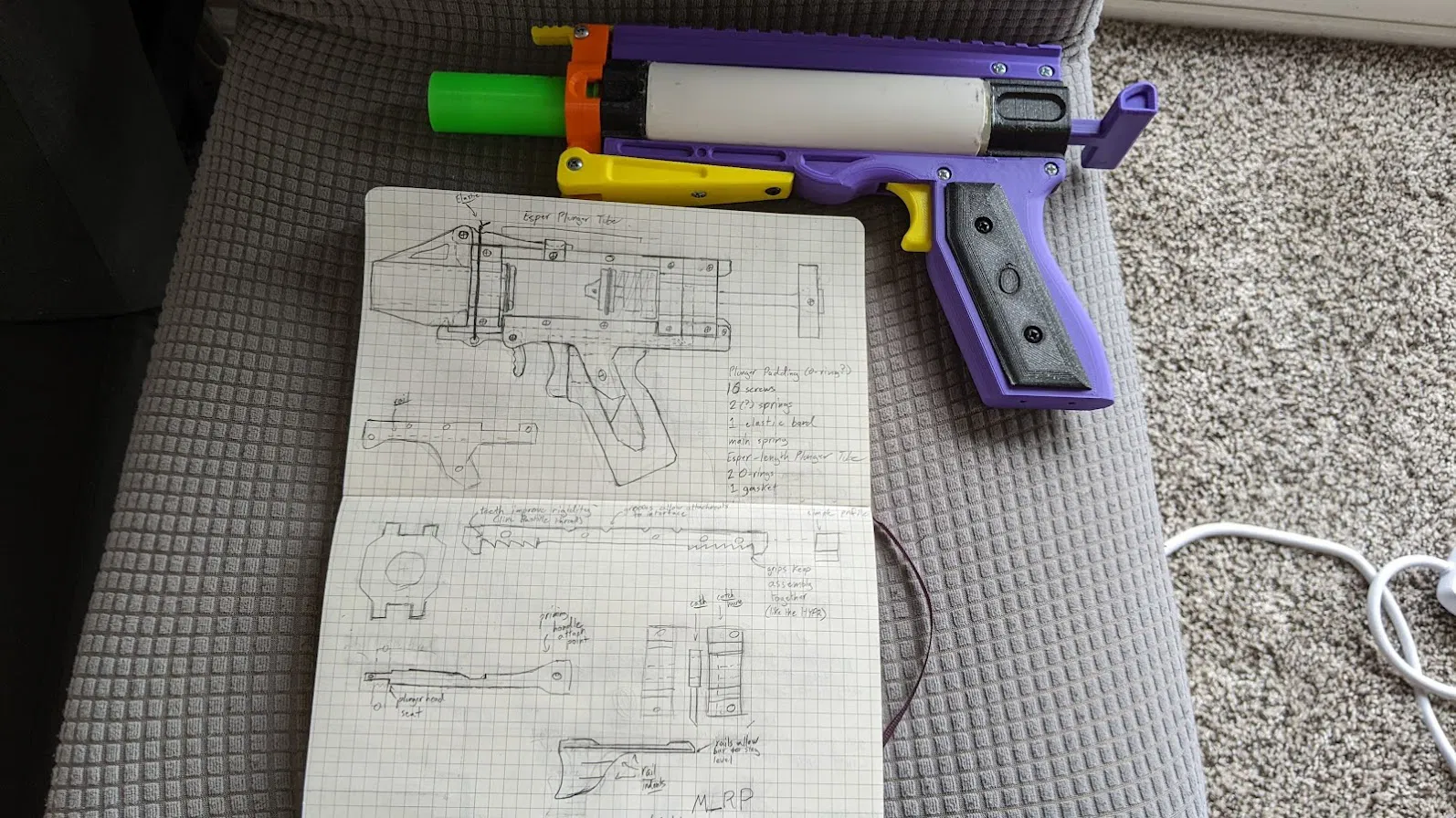

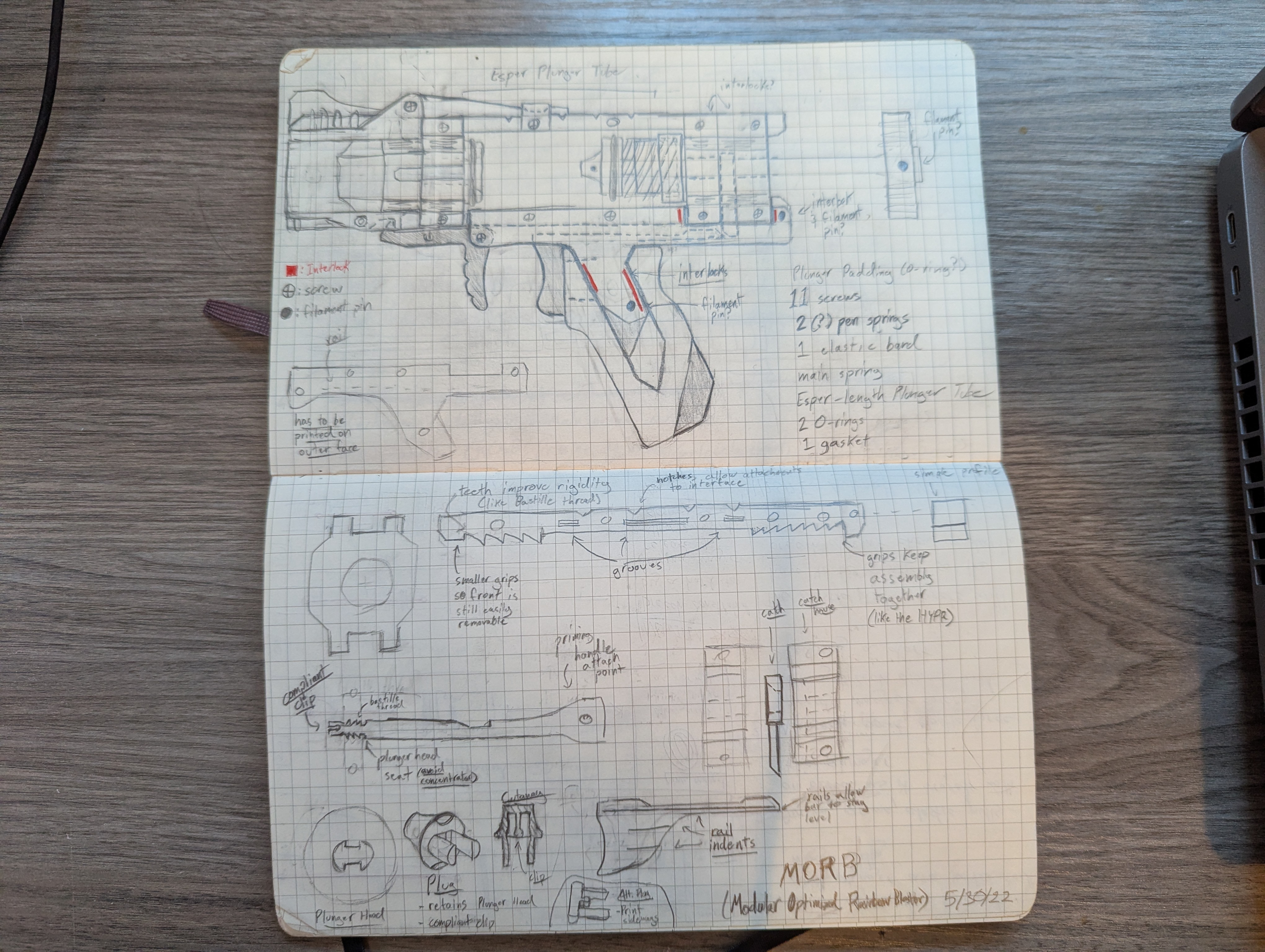

Giới thiệu Typhon, dự án thiết kế blaster đầu tiên của mình, bắt đầu lên ý tưởng từ tháng 5/2022! Đây là một “rainbow pistol” blaster dạng modular, dễ tiếp cận, nhiều tính năng và tuỳ chọn, và còn dư đất để nâng cấp thêm nữa!!

TÍNH NĂNG

• Dễ in nhưng cực cứng cáp, vừa máy in nhỏ và dùng khoảng 400–600g filament!

• Phần cứng (hardware) rẻ, dễ kiếm

• Springer kiểu T-Pull theo phong cách “Rainbow Pistol”

• Hành trình kéo (draw) 70mm, lực mạnh trong một thân hình gọn!

• Thay lò xo gần như không cần dụng cụ

• Tương thích nhiều loại lò xo!

• Đầu trước modular để bắn đủ thứ bạn nghĩ ra! Hiện hỗ trợ Silly Shells, Little Rocket shells, bắn mục tiêu single shot, và băng multi-shot RSCB! Đổi cấu hình trong vài phút chỉ với 4 con ốc!!

• Thiết kế hướng tới remix với nhiều điểm bắt/điểm gắn, tuỳ biến theo kiểu của bạn!!

PHẦN CỨNG (HARDWARE)

Hardware cơ bản:

• 20x ốc M3, dài 20mm

  • Ưu tiên đầu tròn (round head)

  • Gắn tấm Fidlock plate cần 2x ốc M3x25

• 15x tán M3

• Ống plunger tube Polycarbonate chuẩn 4" slug-spec

  • ID 1-3/8", OD 1-1/2"

  • Cùng loại ống dùng cho HYPR, SMILEY, SLAB, v.v.

• Lò xo chính (mainspring) tuỳ chọn

  • Tương thích K25, 788, K31, SF25-TC, Lynx X-springs, Retaliator, Longshot

• 2x lò xo

  • Cỡ lò xo bút bi tiêu chuẩn

  • Dùng cho Catch và Trigger

• 3x O-Ring 123

  • ID 1-3/16", OD 1-3/8"

• 1x O-Ring 117

  • ID 13/16", OD 1"

• Dầu bôi trơn (bôi lên Plunger Tube và Catch)

• Keo

  • Bôi/định vị tại chỗ nối giữa PlungHead và PlungRod

  • Có thể dùng super glue, keo nến (hot glue), epoxy, keo silicone, v.v.

Biến thể (Variants)

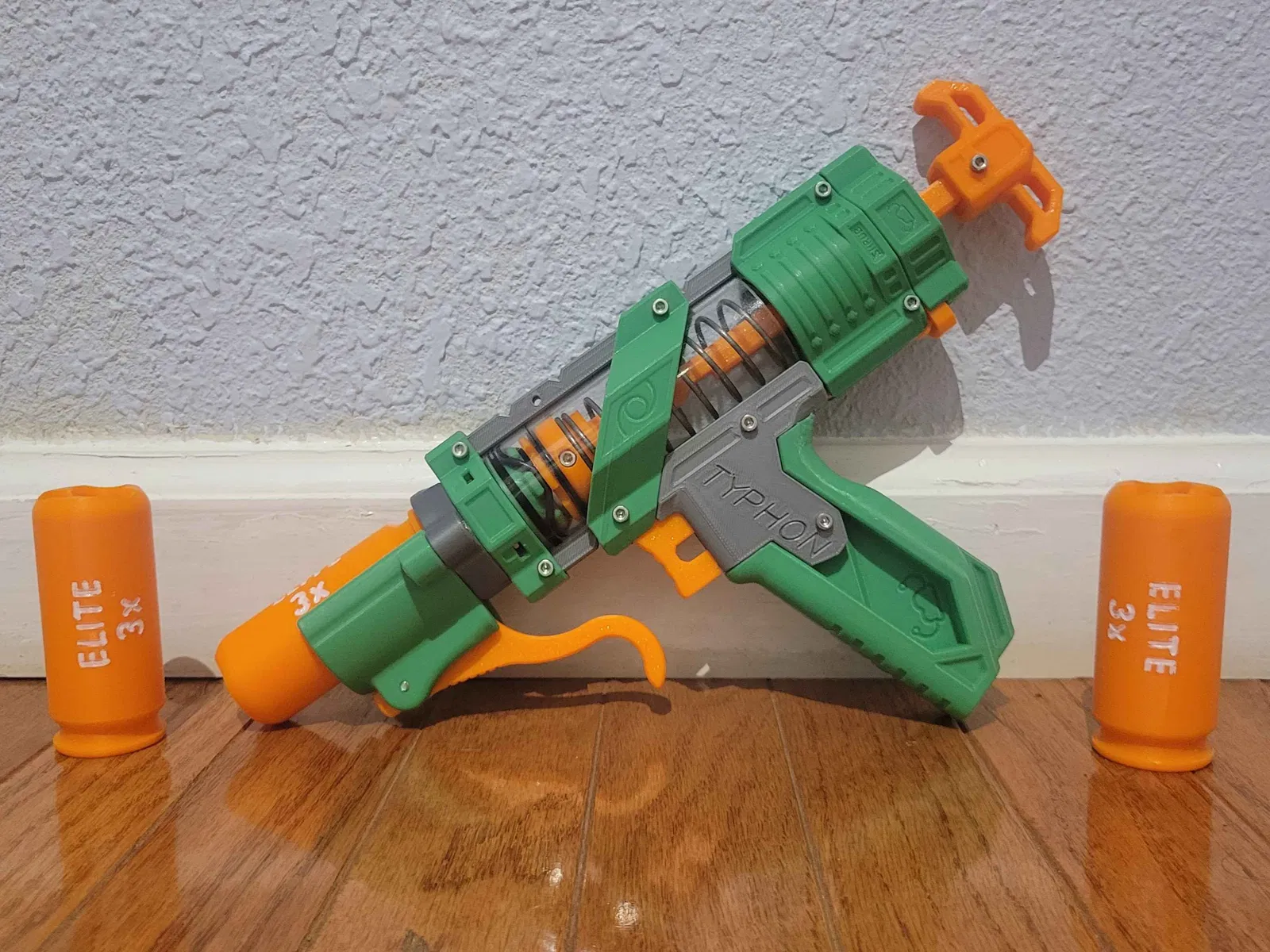

SillyShell

• 3x ốc M3x20mm

• 1x tán M3

• 1x lò xo nhỏ

  • Cỡ lò xo bút bi tiêu chuẩn

• 1x O-Ring 016

  • ID 5/8", OD 3/4"

Little Rocket

• 1x O-Ring

  • ID 16mm, thành (Wall) 2.5mm

  • Dùng cho Little Rocket Lug

Wye

• 3x O-Ring 016

  • ID 5/8", OD 3/4"

  • Dùng cho Barrel và SwingBreech

• Vật liệu làm barrel

  • OD 16mm hoặc 5/8"

  • ID nên khít, nhỏ hơn 13mm

• 2x O-Ring

  • ID 16mm, thành (Wall) 2.5mm

  • Dùng cho Little Rocket lugs

• Dây thun đàn hồi 1mm

  • Dùng cho SwingBreech flap

  • Có thể mua ở tiệm đồ thủ công (art store) dưới tên “beading elastic”

  • Dây thun mảnh cũng dùng được!

• Super glue

  • Dùng để dán/giữ chỗ nối giữa O-Ring và SwingBreech flap

CÀI ĐẶT IN (PRINT SETTINGS)

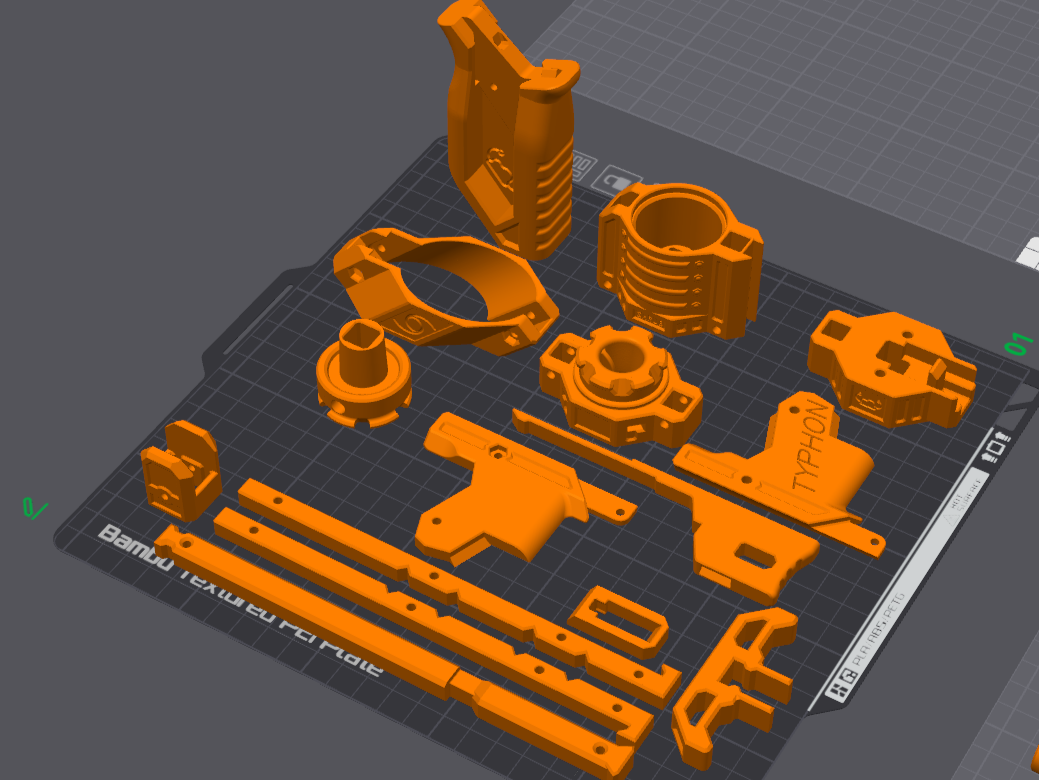

• Xoay/hướng các chi tiết theo chỉ dẫn trong photo gallery.

• Tất cả chi tiết nên in tối thiểu 4 Walls và 8 lớp Top/Bottom. Mình khuyên tăng thêm để lực tốt nhất.

• Plunger và BodBars chịu toàn bộ lực prime, nên cần in thật chắc: Walls tối đa, Top/Bottom tối đa, in chậm và nhiệt cao để đảm bảo bám lớp.

• Blaster này phụ thuộc nhiều vào độ bền của các chi tiết in phẳng (continuous flat-printed parts). Vì vậy mình không khuyến khích dùng filament có phụ gia (như silk filament) vì sẽ làm giảm độ bền chi tiết.

MẸO LẮP RÁP (ASSEMBLY TIPS)

• In 2x chi tiết BodBar.

• Để có air seal chuẩn, PlungRod và Plug head phải được dán keo với nhau.

• Đổi qua lại giữa các biến thể rất dễ: chỉ cần tháo 4 con ốc phía trước, thay cụm đầu trước, bắt ốc lại là xong!

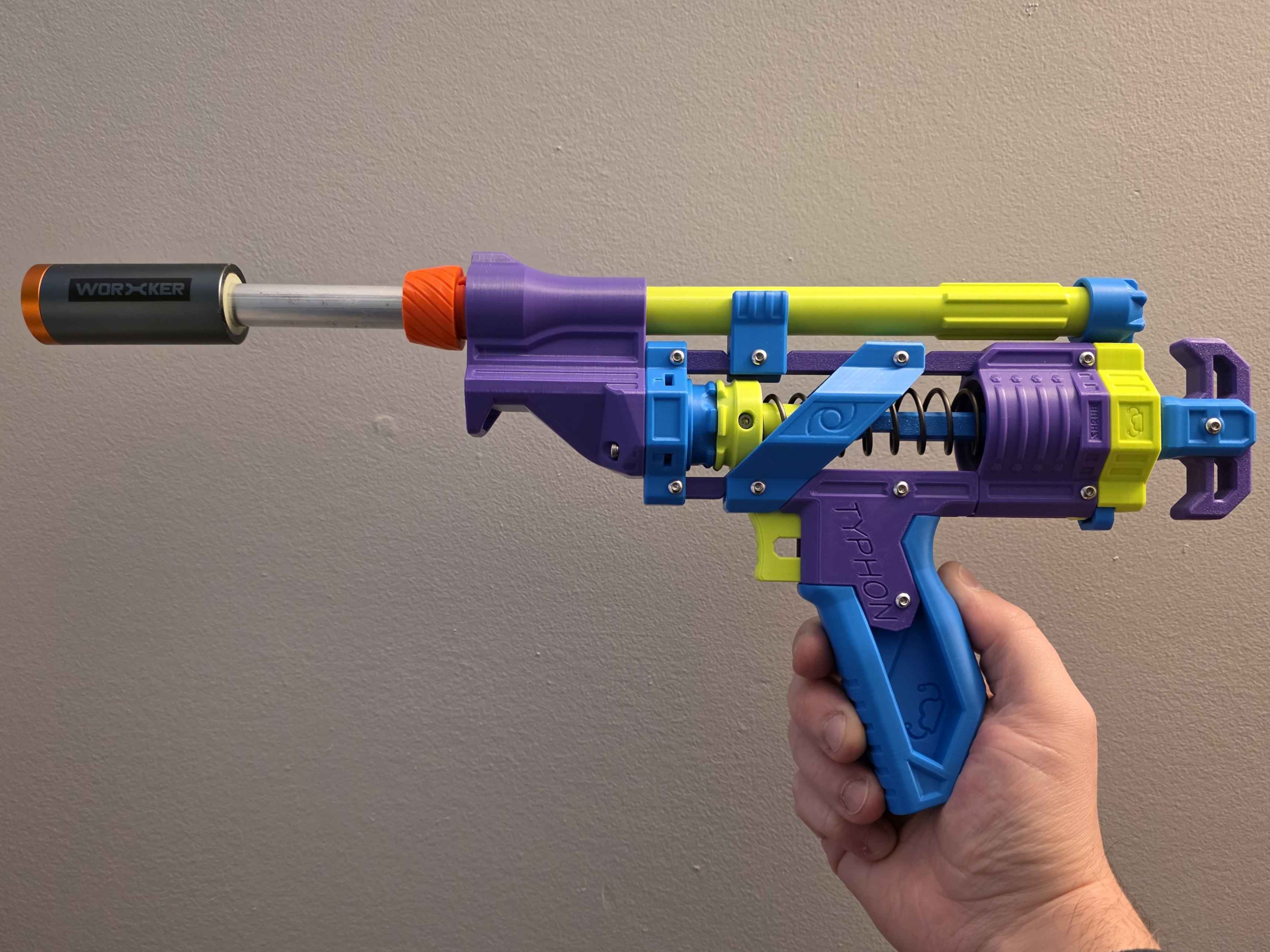

• Đầu trước “Wye” dùng cho cả bản single shot và bản RSCB. Chỉ cần lắp Wye, rồi gắn một trong các chi tiết “Outie” SwingBreech!

• Lần đầu vặn ốc vào nhựa, dùng kỹ thuật “plastic tapping” — vặn ốc vào 2 vòng, rồi vặn ra nửa vòng. Cách này giúp ốc tự cắt ren vào nhựa mà không làm nứt chi tiết. Đừng siết quá tay vì sẽ tuôn lỗ hoặc thậm chí làm gãy đầu ốc.

• Lắp SwingBreech đôi khi hơi kén thao tác. Mình hay làm vậy: lắp dây thun mảnh trước, luồn vòng qua Gate. Sau đó trượt Gate nằm phẳng vào phía sau Breech, rồi xoay dựng lên cho tới khi vào đúng vị trí. Tiếp theo, gài O-Ring vào rãnh trên Gate và chấm một lượng keo rất nhỏ để giữ. Cuối cùng, cột đầu dây thun còn lại vào phía ngoài Breech.

  • Nhớ canh dây thun đủ căng để giữ breech đóng, nhưng đừng căng quá.

  • Dùng hai cây tua vít mảnh để “gẩy” O-Ring vào rãnh sẽ dễ hơn.

• Thay lò xo cực nhanh! Chỉ cần tháo 2 con ốc RearPlate và con ốc TPull, rồi trượt các phần ra là được!

• TPull có thể xoay dọc hoặc ngang tuỳ bạn thích!

LỜI CẢM ƠN (SHOUT-OUTS)

Siêu cảm ơn tất cả mọi người đã ủng hộ mình suốt chặng đường vừa qua—đúng là một hành trình dài ơi là dài nhưng cuối cùng mình cũng làm được!! Cảm ơn (không theo thứ tự) Banshee, cass, pixelcat, thunderwizzle, flaming_fox, _windX, FalseBrother, HackOnWheels, Flibby404, Ikaaris, Je, imlichenit, MattR, MeakerVI, RedCowl, The Out Of Darts team, TuskZ, goop, Bird!, CastDeath97, kittenshark134, Sillybutts, GDop26, Cerberus, Takedownviable, NetRunner, Muffinbat, Rotary20, ba mẹ mình, mấy bé mèo nhà mình, và cuối cùng là người bạn đời kiên nhẫn và tuyệt vời của mình <3
