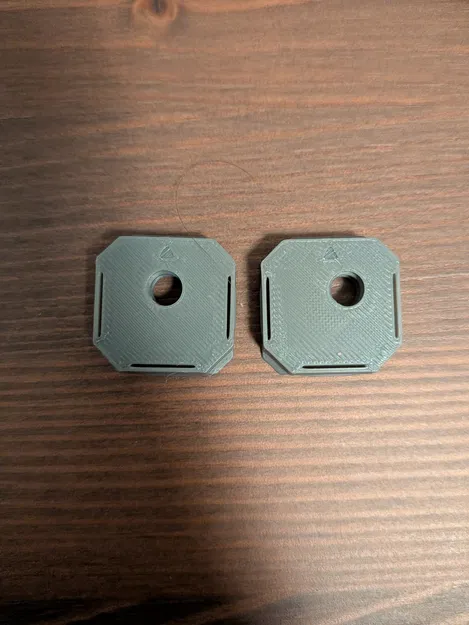

openGrid - Multiboard snaps bản offset

Nếu bạn cần thêm biến thể thì cứ để lại bình luận hỏi nha. Dưới đây là hướng dẫn từng bước (hơi “lỏng”) cách mình làm trong Fusion 360. Mình cũng đã đính kèm luôn file Fusion archive trong phần file.

1. Tải và mở file STEP bạn muốn chỉnh sửa từ các mẫu gốc.

2. Tạo một bản copy của body để bạn có 2 body.

3. Trên một trong hai body, sketch một vòng tròn quanh cái lỗ, đường kính lớn hơn khoảng 4mm. Sau đó extrude với chế độ Intersect để xoá hết phần nằm ngoài hình trụ. Từ đây về sau gọi phần này là cylinder.

4. Trên body thứ hai, tạo một sketch và thêm một point ở chính giữa. Kiểm tra kích thước từ point ra mép, chuẩn sẽ là 12.40mm. Gỡ constraint rồi đặt kích thước mới: 12.40 - 3mm theo hướng bạn muốn offset, và 12.40 theo hướng bạn không muốn offset (tính theo edge-to-point).

5. Vẽ một vòng tròn quanh point, đường kính nhỏ hơn 2mm so với cái bạn tạo ở bước 3, rồi extrude thành through hole. Kích thước chính xác không quá quan trọng, miễn là nhỏ hơn cylinder một chút.

6. Dùng Align (trong mục Modify) để canh cylinder trùng với point, nhớ chọn cả body. Sau đó align mặt trên của cylinder trùng với mặt trên của body đầu tiên.

7. Combine hai body bằng thao tác Join.

8. (Tuỳ chọn) Nếu bạn cần offset đôi hoặc nhiều hơn, chỉ cần nhân phần 3mm ở bước 4 lên. Nếu bạn dùng Fusion hoặc CAD tham số khác (parametric CAD) thì thường chỉ việc sửa sketch trong history là xong.
