Vỏ quạt 120 mm (Fan housing 120 mm)

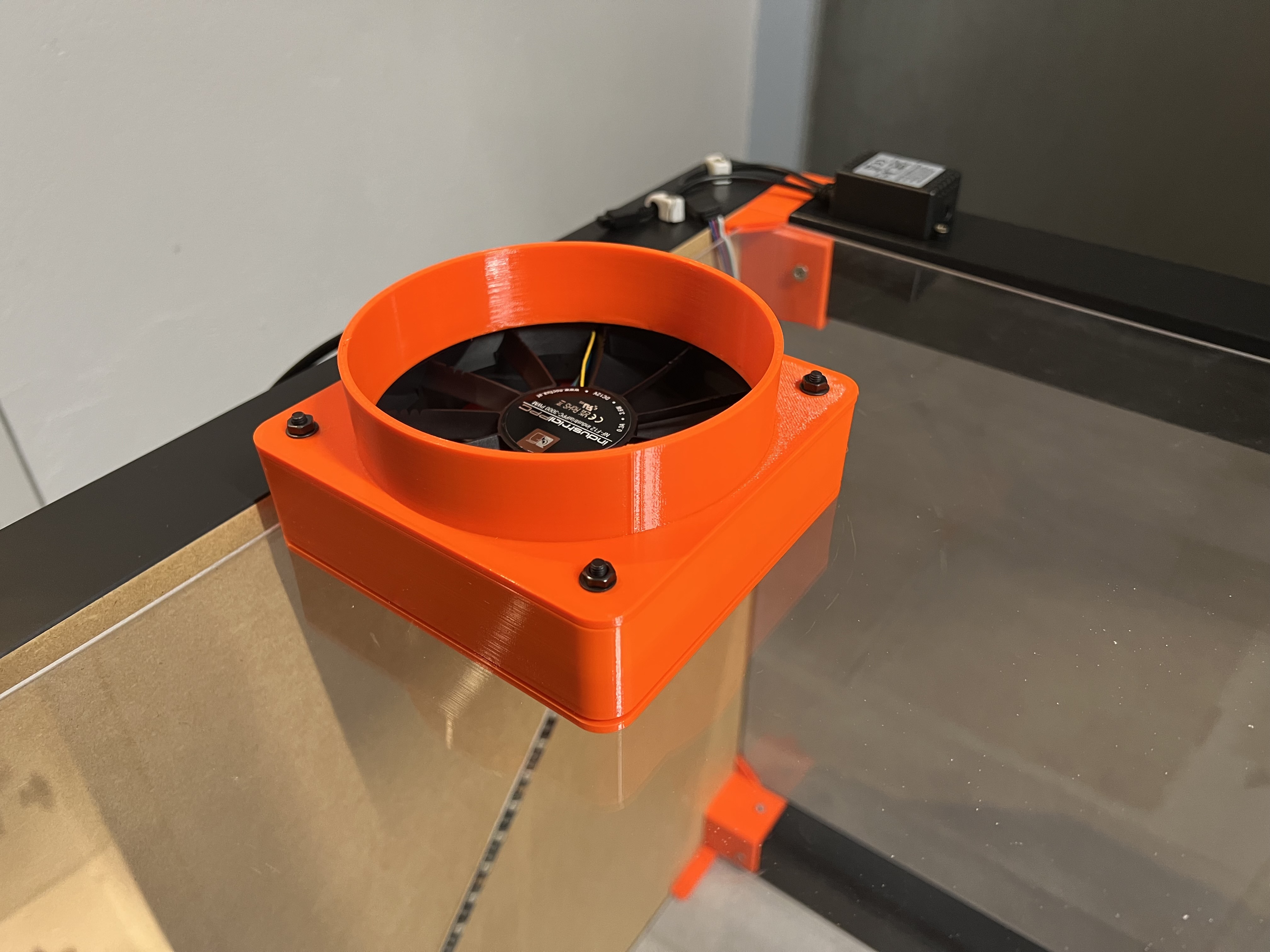

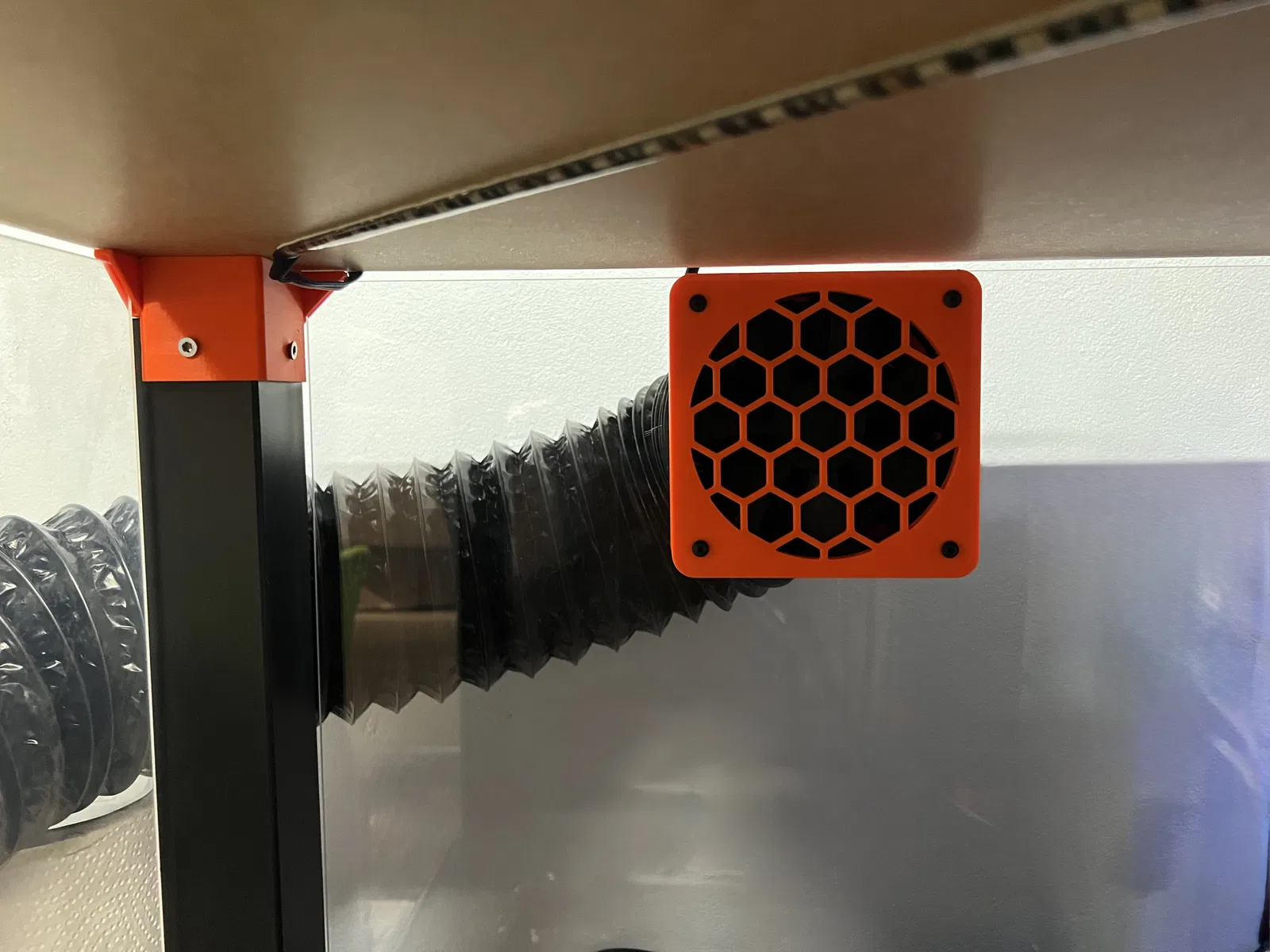

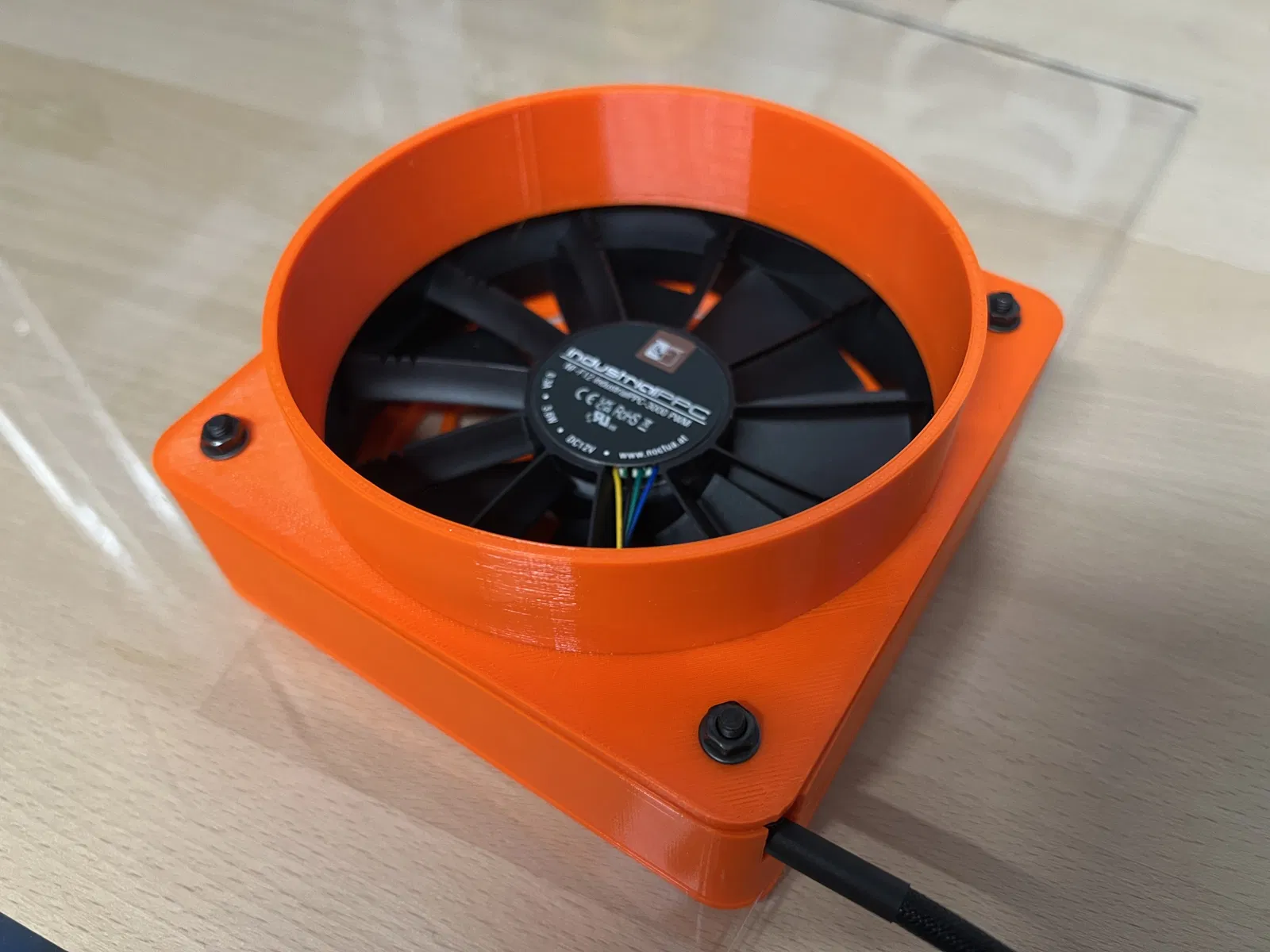

Vỏ quạt (fan housing) cho buồng build của máy in 3D hoặc máy sấy.

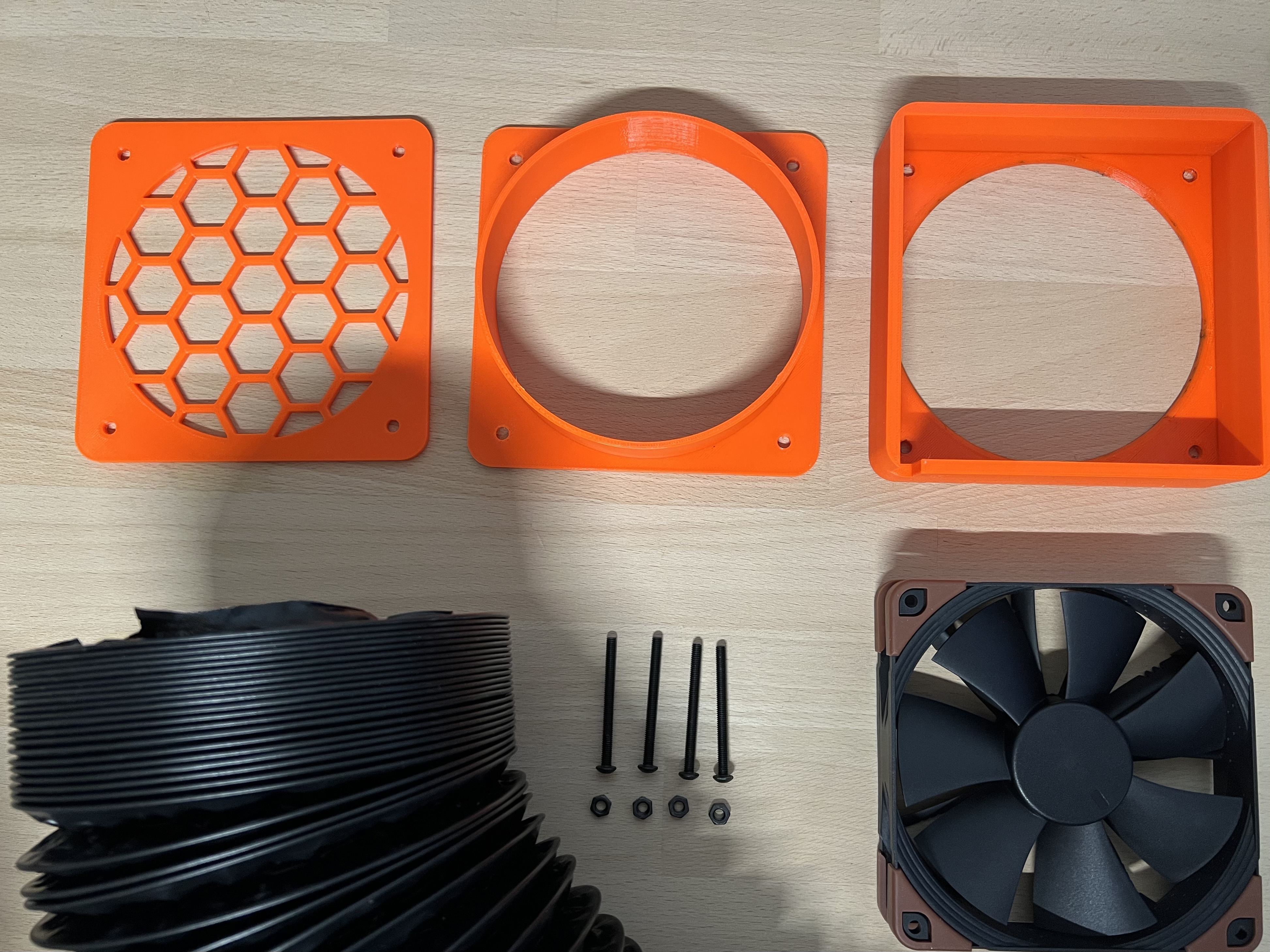

Cần chuẩn bị:

• Quạt 120mm
• 4x M4x45mm
• 4x ê-cu M4
• 4x long đền (washers)

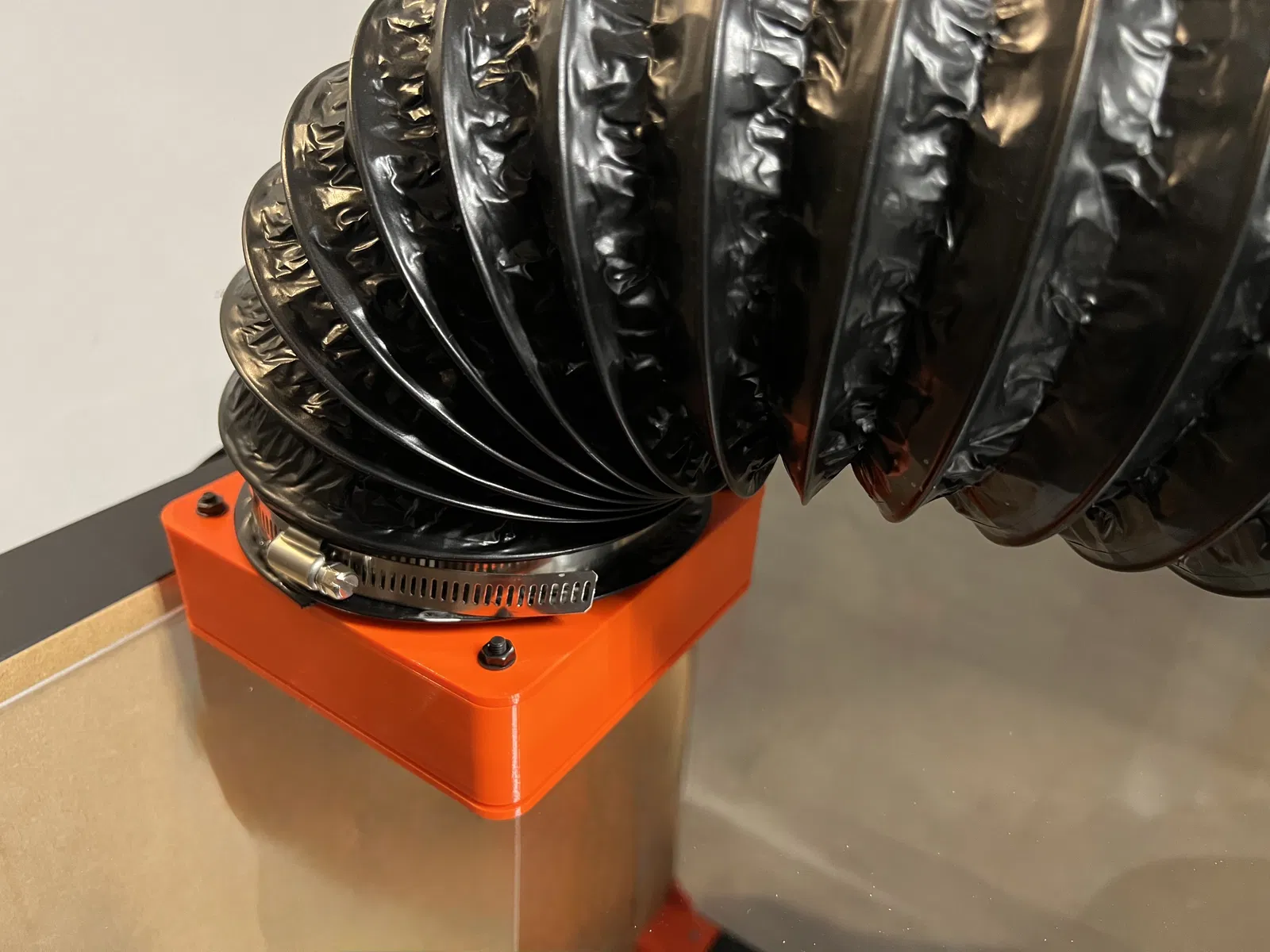

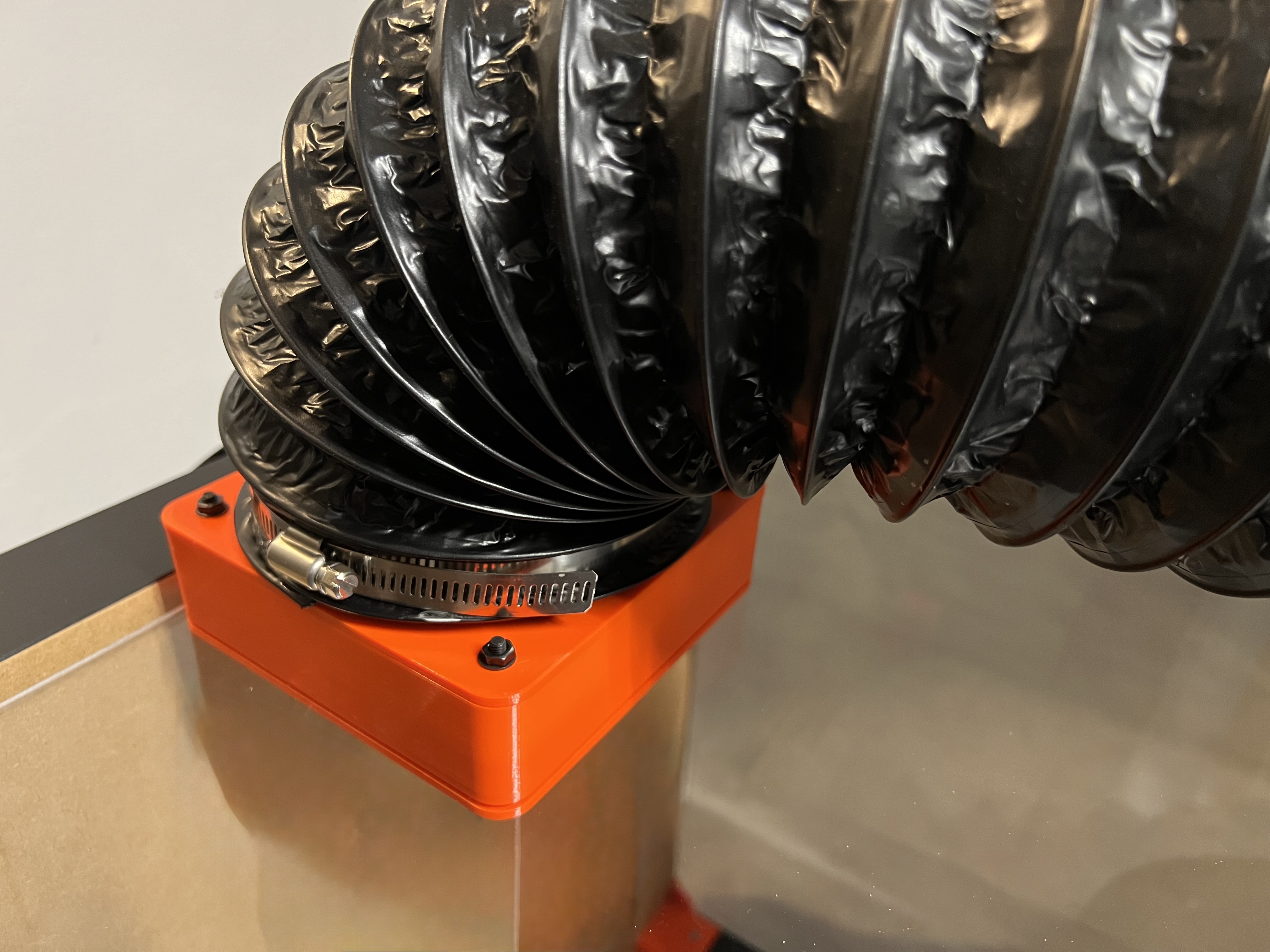

• Ống xả khí 125mm (exhaust air hose)
• Bộ nguồn (power supply)

Chiều dài ốc/vít sẽ phụ thuộc vào độ dày tấm kính. (tấm kính 2mm)

Nếu cần, các chi tiết đã in và các lỗ có thể khoan/doa lại theo lỗ của quạt.

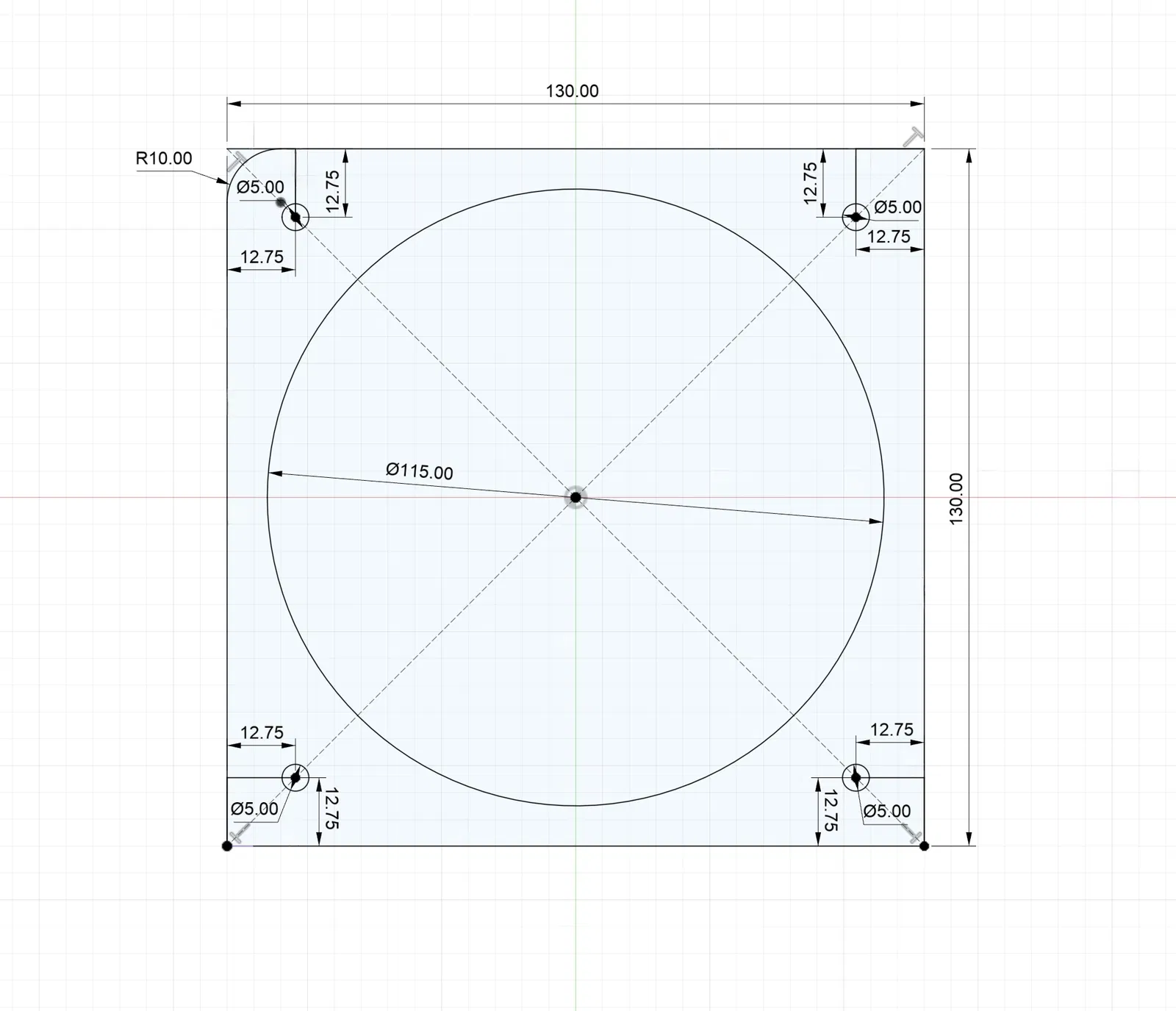

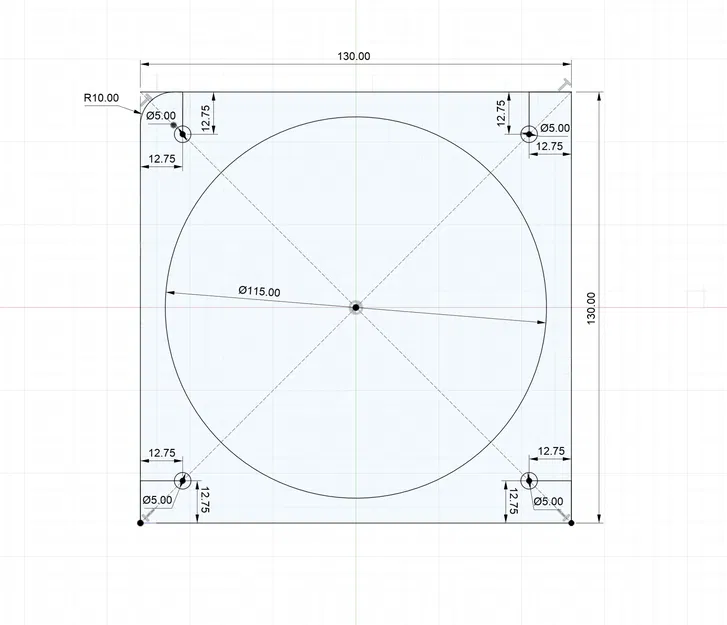

Ở hình cuối có đính kèm bản vẽ kỹ thuật của nắp (cover) để ai muốn tự thiết kế nắp riêng thì tham khảo.

Vỏ quạt (Lüftergehäuse) cho buồng build máy in 3D hoặc máy sấy.

Cần chuẩn bị:

• Quạt 120mm
• 4x M4x45mm
• 4x ê-cu M4
• 4x long đền (Unterlegscheiben)
• Ống xả khí 125mm (Abluftschlauch)
• Bộ nguồn (Netzteil)

Chiều dài ốc/vít sẽ phụ thuộc vào độ dày tấm kính. (tấm 2mm)

Nếu cần, các chi tiết đã in và các lỗ có thể khoan/doa lại theo lỗ của quạt.

Ở hình cuối có đính kèm bản vẽ kỹ thuật của nắp để ai muốn tự tạo một cái nắp riêng thì tham khảo.
