Dự án Radio ARDF Fox Hunt

Remix từ Giá gắn HT Radio cho Yagi tape measure trên ống PVC 1/2" Tác giả adammelancon_206693

Tác giả MacLyle_1150712

Lượt tải: 11
Lượt thích: 3
Lượt coi: 121
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 14 file · 14 MB· 14 MB

File 14 14 MB

fox-hound-V3mf_1767741052.3mf3MF · 1,1 MB
ddf_ardf_V3_cover_1767741053.3mf3MF · 111,6 KB
fox-hound-base_1767741054.stlSTL · 612,8 KB
fox-hound-cover_1767741055.stlSTL · 131,6 KB
bearcat--bc125at-sr30c-bc75xlt-mount-snap_1767741057.stlSTL · 318,1 KB
4mm-LED-standoff-5mm_1767741058.stlSTL · 185,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #196003
Danh mục: DIY
Ngày đăng: 07/01/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: hamradio
antenna
amateurradio
ham
scouts
scouting
bsa
foxhunt
doppler
ardf
meritbadge
radiodirectionfinding
hiddentransmitter
nz1j

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

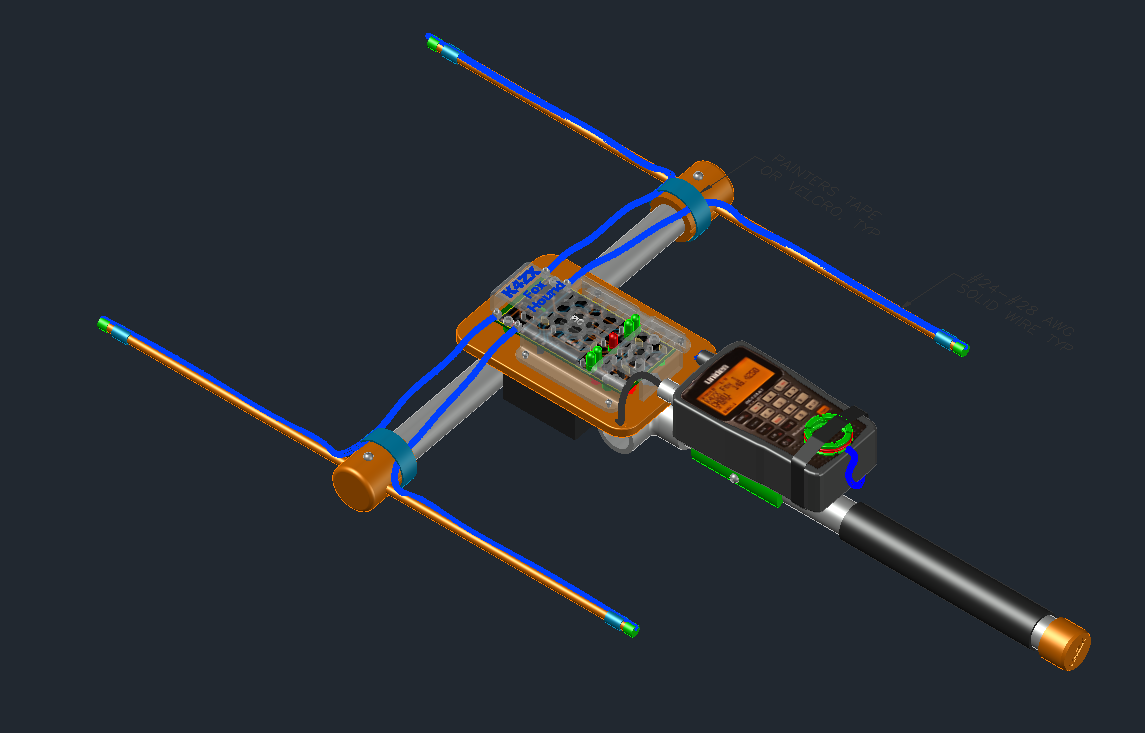

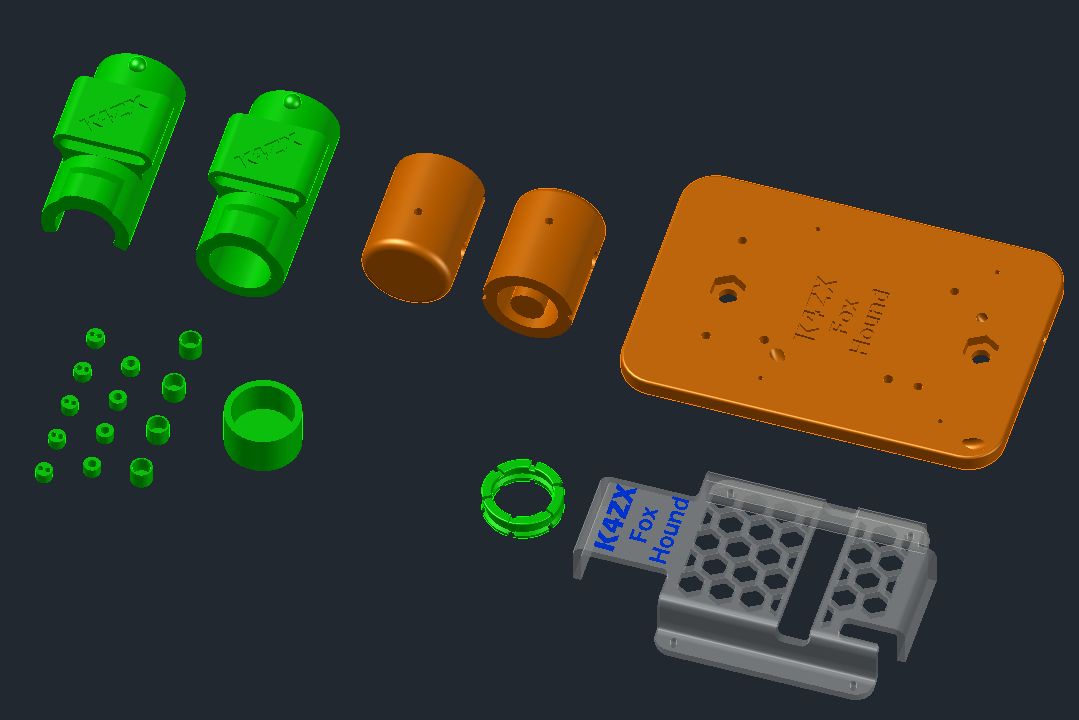

Dự án này chia sẻ một cách tiếp cận để triển khai phần Fox Hunt trong Radio Merit Badge (RMB) và các chi tiết in 3D đã giúp việc đó khả thi. Nhóm K4TBS ARC đã in và chuẩn bị 16 bộ “Fox Hounds” để dùng với NZ1J DDF và máy quét Uniden Bearcat. Tụi mình tổ chức merit badge theo đội 2 scout cho mỗi bộ hound và đặt 8 “fox” trên một vòng lặp dài 1 mile, dùng bản đồ địa hình (topo map) và la bàn.

Trở ngại lớn nhất khi lên kế hoạch là nghĩ ra một bộ rig fox hunt đáp ứng yêu cầu Merit Badge: scout phải “tự làm một antenna đơn giản và dùng nó với receiver được cung cấp” để săn một máy phát ẩn. Có nhiều loại antenna fox hunt có thể dùng—như Moxon, Yagi, hoặc Loop. Nhưng mấy loại này khá “khó chiều”, sẽ mất vài tiếng để làm, và thường cần thêm attenuator mới hoạt động ổn.

Vì tụi mình dạy trọn RMB trong một buổi (5 tiếng để cover toàn bộ yêu cầu, không chỉ fox hunting) ở trại thường trú, nên cần loại antenna đơn giản nhất có thể, làm trong dưới 30 phút—giải pháp là dùng wire dipole với NZ1J DDF.

Xem file PDF để biết phần nền tảng chi tiết và hướng dẫn lắp ráp.
