Bản lề (hinge) Leifheit Pegasus – Leifheit Pegasus hinge
Chi tiết bản lề thay thế cho Leifheit Pegasus 200, thiết kế 2 mảnh để cứng hơn. Lưu ý in phần arm dựng đứng (upright), 2 phần interlock rồi ráp bằng keo nến và ốc (≤25mm). Khuyến nghị in PETG, không cần support.
Mô tả

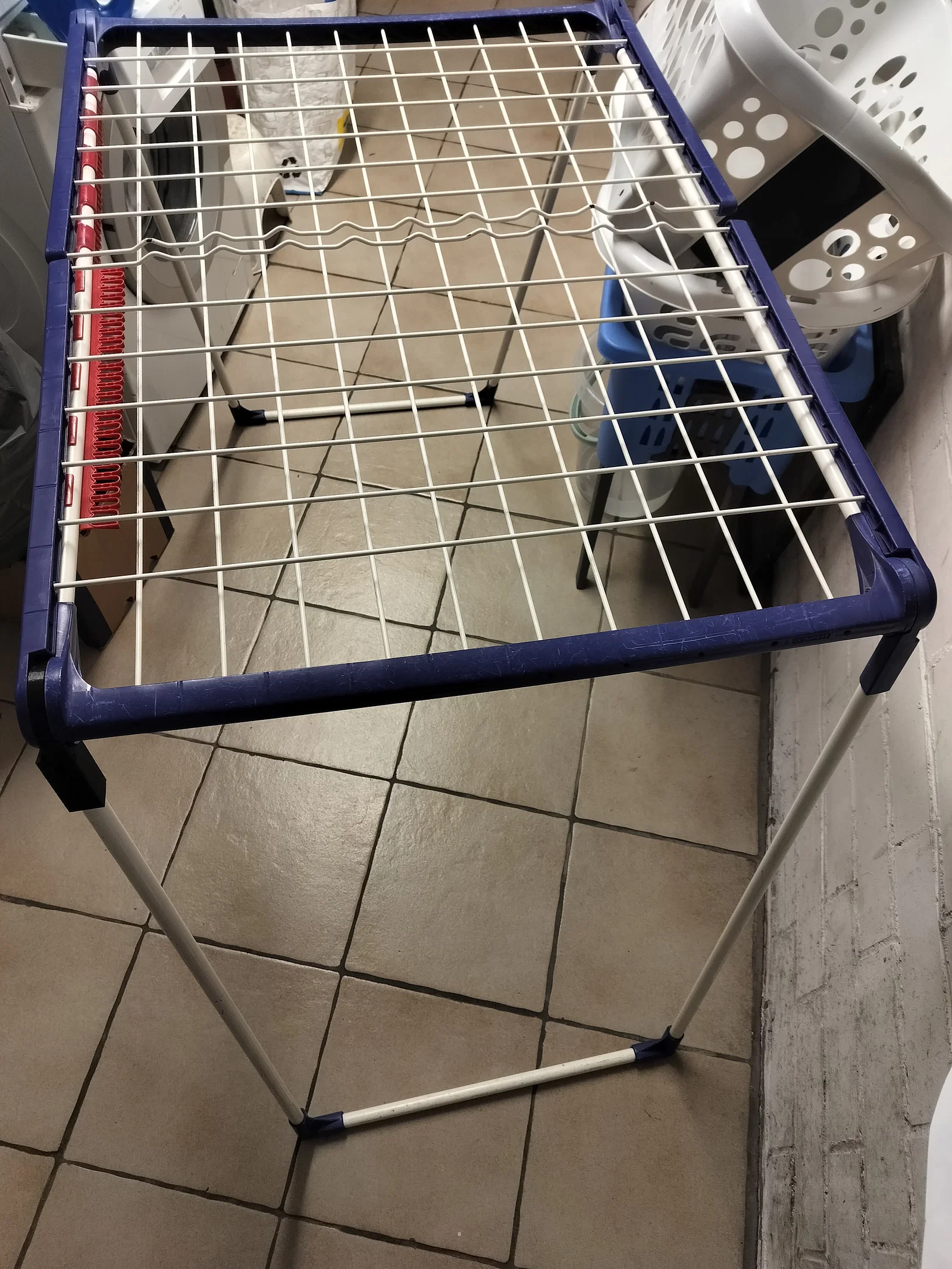

Bản lề Leifheit Pegasus của vợ mình bị gãy một bên. Mình tìm các mẫu sẵn có nhưng không thấy cái nào phù hợp. Nhiều thiết kế làm dạng một khối, nhưng kiểu gì cũng làm yếu chi tiết theo hướng này hay hướng kia. Mình làm phần thay thế của mình thành 2 mảnh. QUAN TRỌNG: PHẢI IN PHẦN ARM DỰNG ĐỨNG (upright) CHỨ KHÔNG IN NẰM NGHIÊNG TRÊN HÔNG. Hai phần sẽ khóa (interlock) vào nhau. Mình ráp lại bằng keo nến (hot glue) và một con ốc. Lỗ bắt ốc đã có sẵn trong bản vẽ nên không cần khoan. Ốc không được dài hơn 25mm (không tính phần đầu ốc).

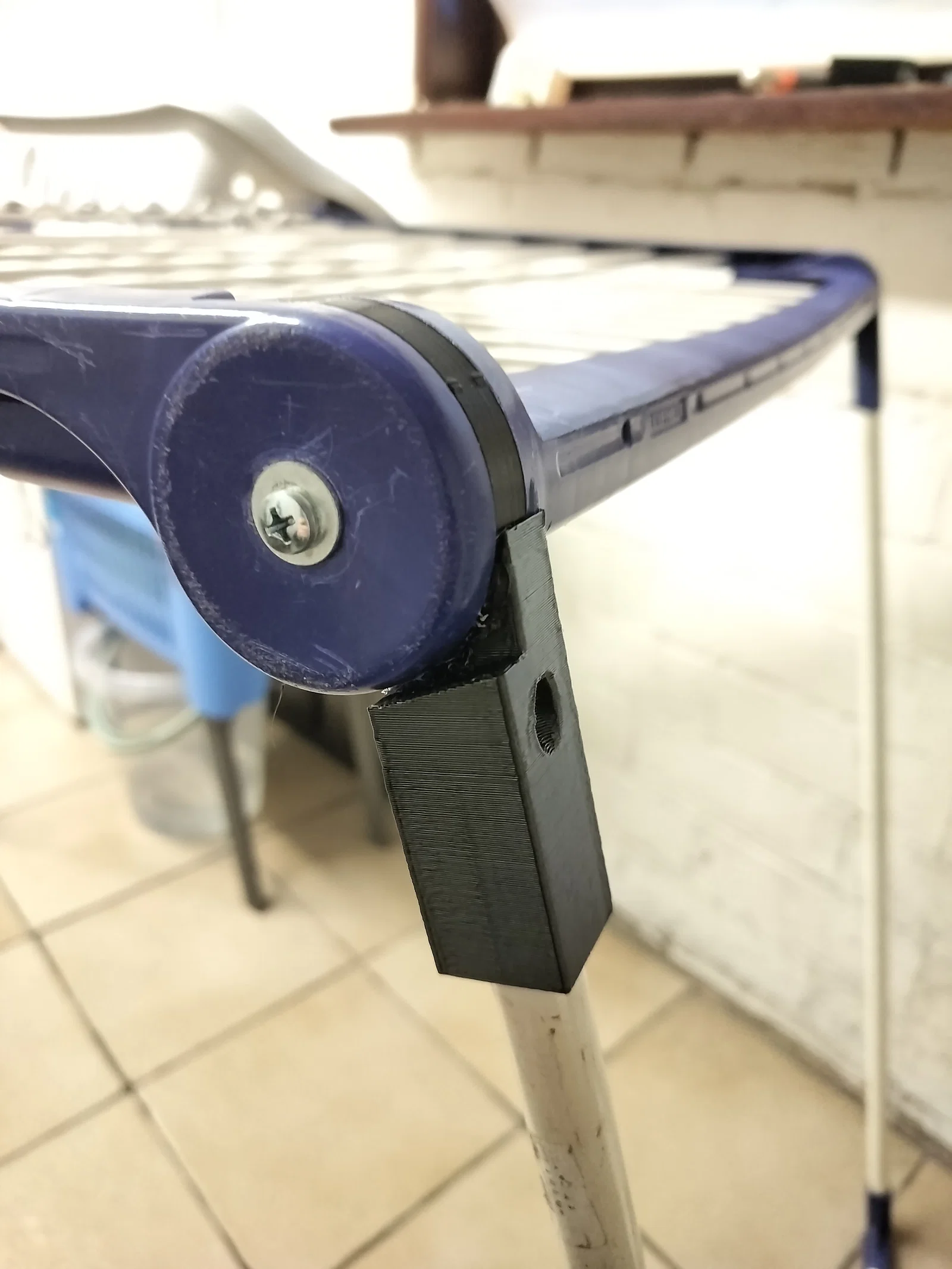

Trong hình thì mình phải dùng ốc khác vì lúc đó không biết cách tháo cây ty sắt khỏi bản lề zin. Mẹo là đẩy nó từ phía trong ra ngoài. Cây ty sắt không có ren để vặn, chỉ cần đẩy xuyên qua là ra. Vậy giờ bạn biết rồi ha.
In tốt nhất bằng PETG hoặc vật liệu khác đủ cứng/độ bền cao. In mấy part này không cần support.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
