Vỏ PC khung hở Open Frame GenCase - PC Chassis ATX/mATX

GenCase - Vỏ PC Open Air Modular

Mô tả ngắn

GenCase là một vỏ PC open air (khung hở) dạng fully modular, thiết kế để tối đa tính linh hoạt và đi dây gọn gàng. Điểm độc đáo: có thể đổi hướng lắp để dồn toàn bộ dây xuống phần đáy case, nhìn sạch sẽ và chuyên nghiệp.

Video hướng dẫn lắp ráp:

Mô tả đầy đủ

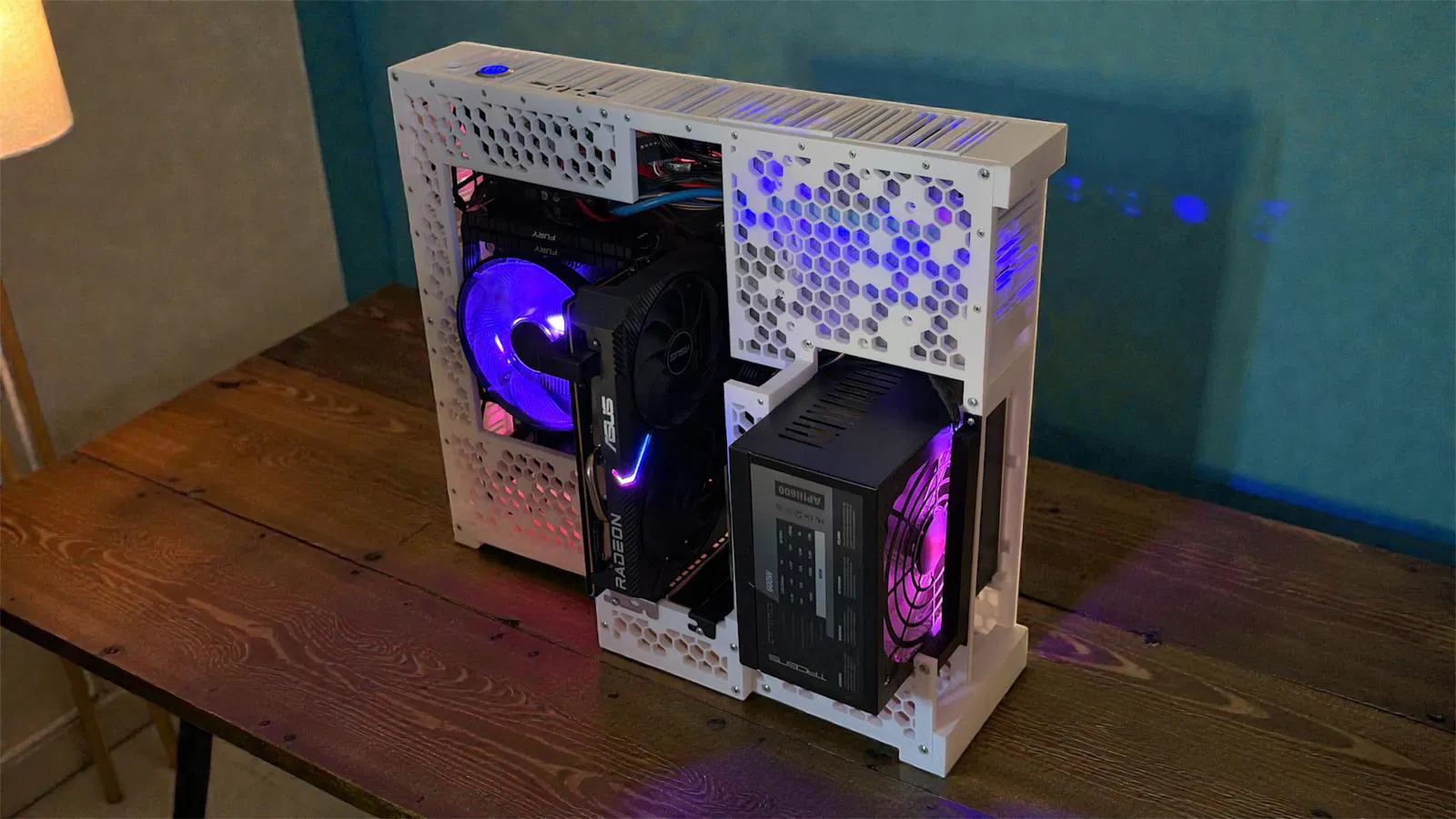

Chào mừng bạn đến với dự án GenCase, một vỏ PC Open Air fully modular có thiết kế “độc lạ”.

🎯 Tính năng nổi bật

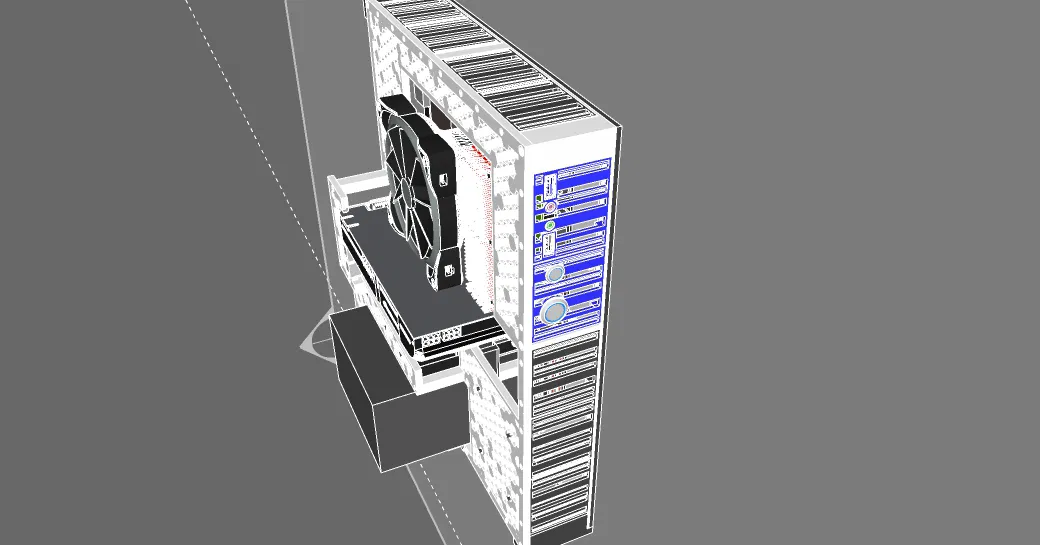

Đổi hướng sử dụng (Convertible Orientation) – Tính năng “đỉnh” nhất Thiết kế sáng tạo cho phép 2 chế độ sử dụng:

1. Tiêu chuẩn (Standard): Mainboard lắp theo kiểu cổng I/O hướng ra phía sau. Ngay cả ở cấu hình này, dây vẫn có thể bẻ và đi ra ở phần đáy case, giữ tổng thể gọn gàng

2. Xoay 90° (90° Rotated Mode): Xoay chassis 90 độ để toàn bộ dây (HDMI, USB, nguồn) đi thẳng xuống đáy case, chạy sát mặt bàn, không bị thòng lủng lẳng. Nhờ đó bạn để case ở đâu cũng đẹp: văn phòng, phòng khách, trưng trên bàn… vẫn sạch và gọn

I/O modular hoàn toàn

• Nút Power/Reset: là module rời, có thể đặt ở bất kỳ vị trí nào trên 3 mặt bên của case

• Cụm USB: module độc lập, có thể đặt ở bất kỳ vị trí nào trên 3 mặt bên của case

• Tùy biến tối đa để hợp với setup của bạn

Hỗ trợ HDD như một phần kết cấu

• Có khoang cho HDD chuẩn 3.5"

• QUAN TRỌNG: Khuyến nghị lắp HDD vì nó đóng vai trò như “xương sống” kết cấu, giúp tăng độ cứng khung đáng kể

• Hoặc bạn dùng adapter 3.5" sang 2.5" (có trên các website 3D model để in)

Quản lý dây tối ưu

• Thiết kế để đi dây xuống đáy, hạn chế dây thòng ra ngoài

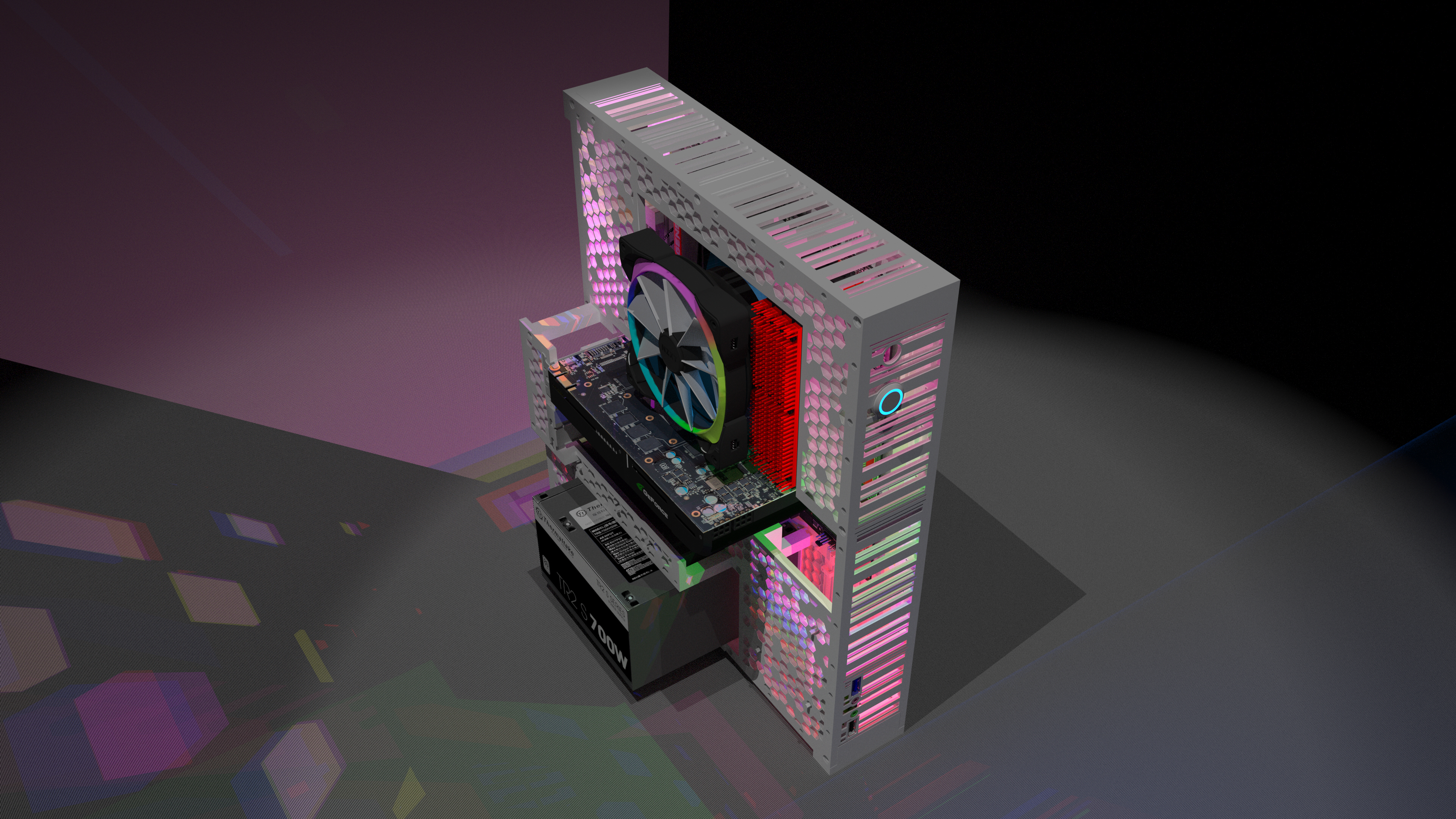

• Hệ thống chiếu sáng phía sau: tấm plexiglass 1mm đặt ở mặt lưng mainboard kèm LED để khoe phần mạch in (PCB) ở mặt sau main

💻 Tương thích phần cứng

• GPU: Hỗ trợ card đồ họa dài tối đa 270mm

• PSU: ATX Power Supply sâu tối đa 160mm

• Motherboard: ATX / Micro-ATX (mATX)

• Lưu trữ (Storage):

  • 1x HDD 3.5" (khuyến nghị để tăng độ cứng kết cấu)

  • Phương án khác: adapter 3.5" sang 2.5" (có trên các website 3D model)

🛒 Danh sách vật tư (BOM)

1. Ốc vít & phụ kiện lắp

Cho Motherboard

• ~8x vít tự taro M3 x 8mm (đầu phẳng mặt dưới, không phải đầu countersunk)

Cho lắp ráp khung case

• ~30x vít tự taro M3 x 8mm

Cho các panel và module

• ~16x vít M2.5 x 5mm (flat head/pan head)

  • Dùng cho panel hông (4 vít mỗi panel) và bắt LED khu vực PSU

Cho bộ nguồn (Power Supply)

• 2x vít PSU chuẩn đầu lục giác (6-32)

Cho HDD

• 4x vít HDD chuẩn (6-32, đầu bake/Phillips)

Cho LED Base

• 1x vít M3 cho chi tiết GenCase led-base-v

• 2x vít M2.5 x 5mm (flat head/pan head)

2. Linh kiện điện tử (Modules)

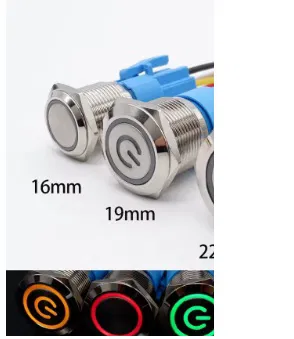

Nút Power

• Đường kính: 19mm

• Chất liệu: Kim loại hoặc nhựa

• LED: Tùy chọn

Nút Reset

• Đường kính: 12mm

• LED: Tùy chọn

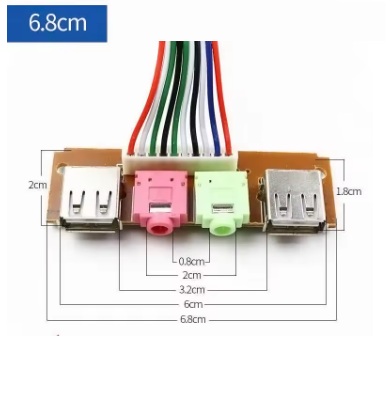

USB Panel

• Loại: Dual USB 3.0 Extension Cable Panel Mount (bắt vít)

• QUAN TRỌNG: Chọn loại có 2 “tai” bắt vít hai bên

• Chiều dài dây khuyến nghị: 30–50cm

• Ví dụ (bản 68mm): https://it.aliexpress.com/item/1005009873510637.html

3. Phần DIY trang trí (Bắt buộc cho hệ LED)

Plexiglass / Acrylic (độ dày 1mm) – BẮT BUỘC

• Cần 2 miếng cắt:

  • 145 x 190 mm

  • 55 x 190 mm

• Lắp đặt: Dán vào mặt sau khung (phía sau mainboard) bằng keo nến

• Hiệu ứng: Chiếu sáng mặt sau mainboard – LED hắt qua plexiglass làm lộ rõ các đường mạch PCB ở mặt lưng main. Hiệu ứng thẩm mỹ rất đã!

Dây LED (bề rộng tối đa 10mm)

• 2x đoạn 200mm (khu vực sau mainboard)

• 1x đoạn 120mm (khu vực PSU)

• Loại khuyến nghị: WS2812b (addressable ARGB)

• Phương án khác: RGB thường (tùy theo header trên mainboard)

• Quy trình lắp LED:

  1. Lắp tấm plexiglass 1mm trước

  2. Canh vị trí và dán/ốp các đoạn LED strip

  3. Che lại bằng các chi tiết in GenCase led L0

💡 Dây cáp khuyến nghị để setup còn gọn hơn nữa

Để tối ưu thêm cấu hình xoay 90° cho nhìn “pro” hơn:

Khuyến nghị

• Adapter HDMI/DisplayPort loại bẻ 90°

• Dây nguồn bẻ 90° (đầu C13) cho PSU

Kết quả: Dây bám theo form đáy case tốt hơn, nhìn gọn mắt hơn

📝 Ghi chú kỹ thuật

• Case thiết kế theo hệ multi-layer để tối đa độ chắc chắn

• Tính modular cho phép tùy biến cấu hình theo từng nhu cầu

• Thiết kế tối ưu cho in 3D FDM (khuyến nghị infill 20–30% cho các phần chịu lực)
