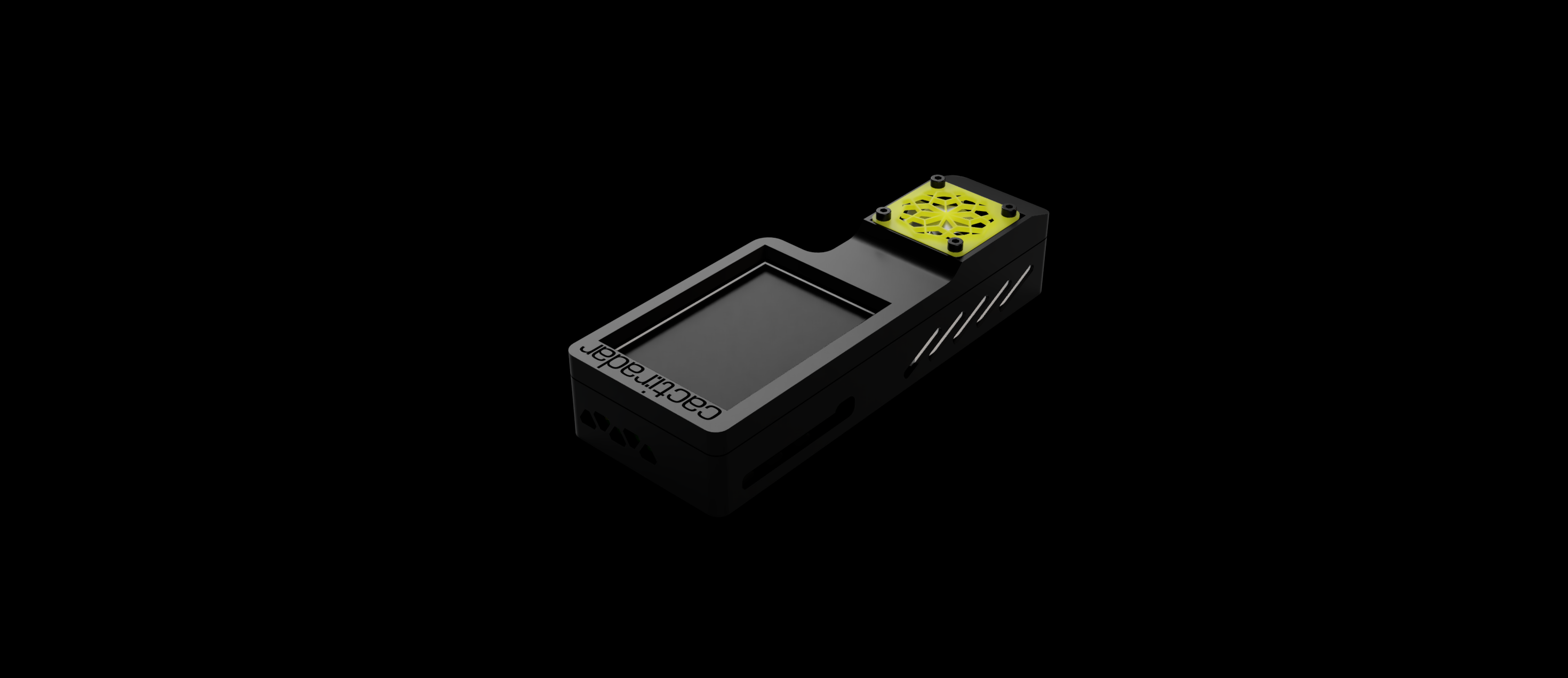

cacti:radar – Vỏ Raspberry Pi ADS-B

Một trạm thu máy bay ADS-B nhỏ gọn, có tản nhiệt chủ động, dựa trên Raspberry Pi 4, RTL-SDR v3 và màn hình GPIO 3.5″.

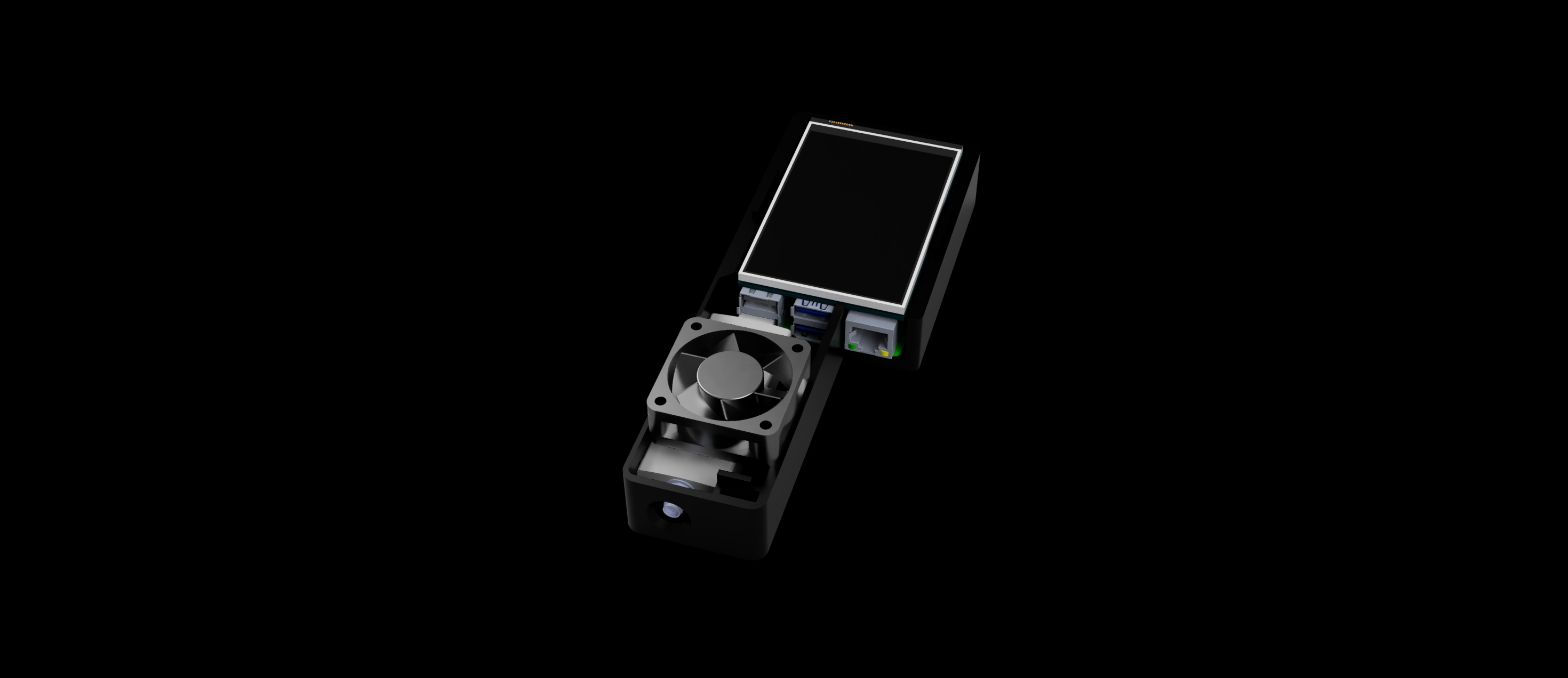

Vỏ có sẵn quạt 40×40×10 mm để chạy liên tục, ổn định khi theo dõi máy bay 24/7 với Flightradar24, dump1090 hoặc các phần mềm tương tự.

BOM:

Raspberry Pi 4

1

Quạt 40x40x10mm

1

RTL-SDR Blog v3

1

Màn hình TFT LCD 3.5″

1

Bộ ốc/vít M3 để gắn quạt

Bộ ốc/vít M2 để gắn Raspberry Pi

4

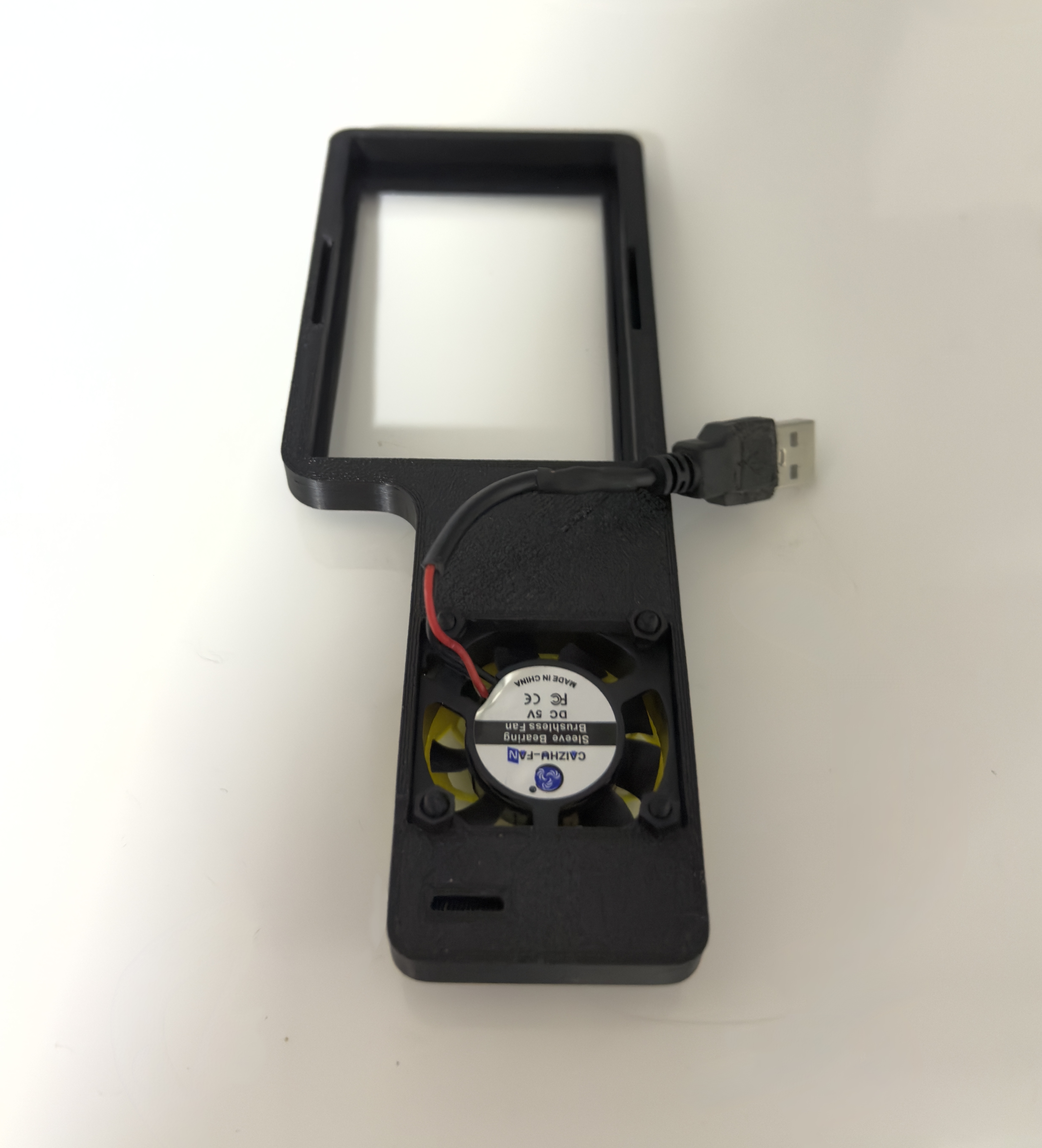

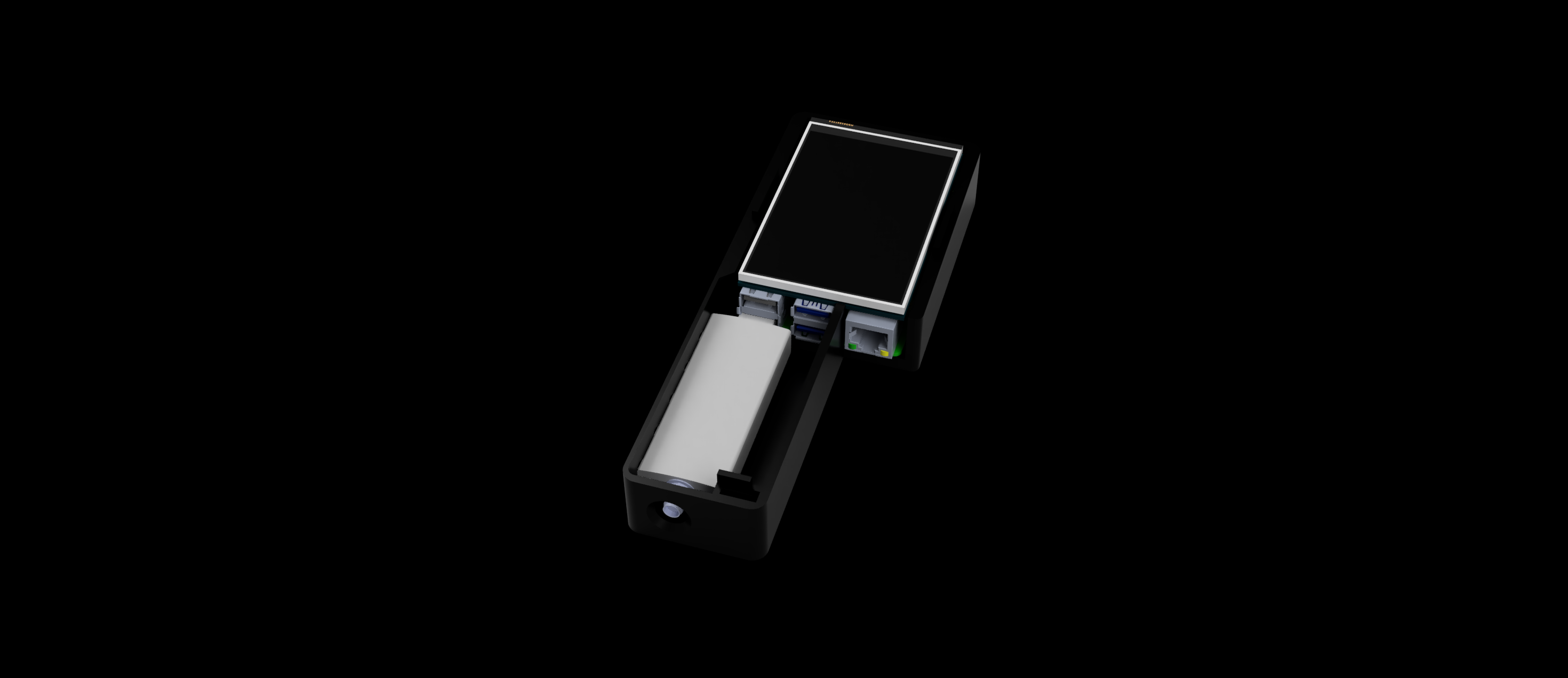

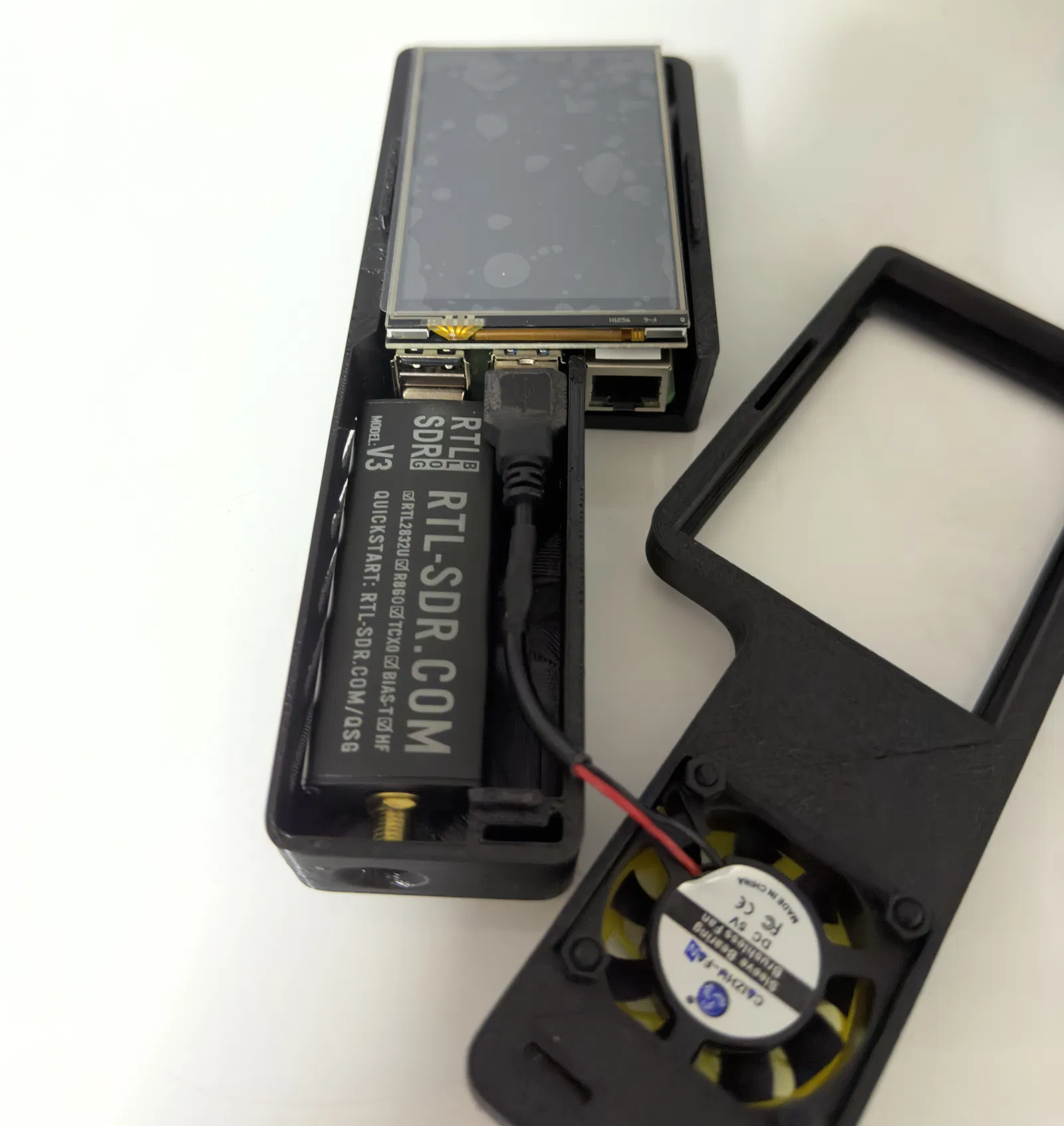

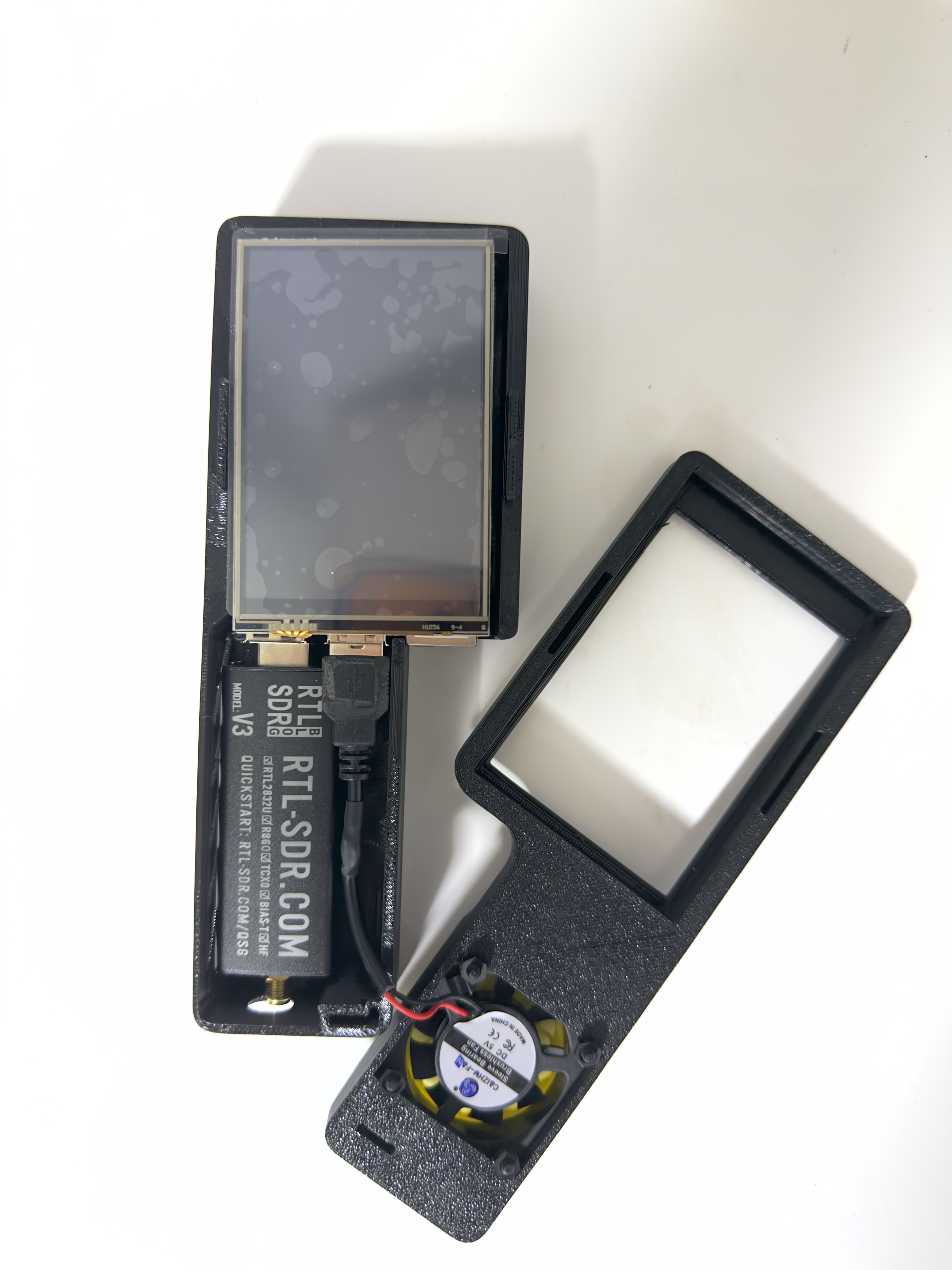

Để lắp đặt đầy đủ, bắt đầu bằng cách cắm SDR vào cổng USB-A phía dưới bên trái. Tiếp theo, đặt Raspberry Pi (kèm SDR) vào nửa dưới của vỏ, canh các lỗ cho khớp. Với quạt, bạn sẽ cần 4 vít M3 và 4 đai ốc.
