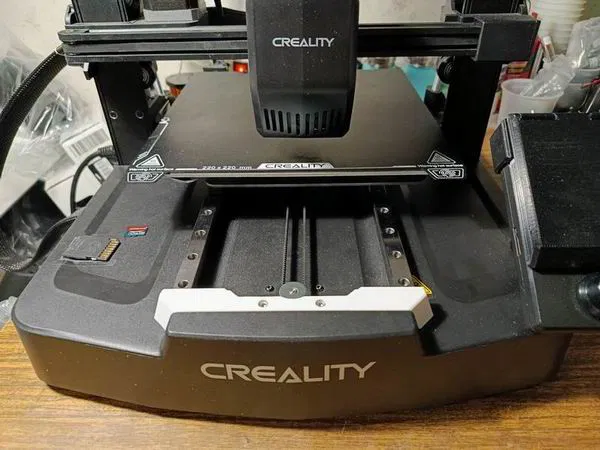

Gắn ray cho Creality Ender-3 V3 SE & KE

Để chuyển đổi, bạn sẽ cần:

Kích thước

Số lượng

Thay bằng gì

Vít (DIN 912)

M3x25mm

  4 cái

Vít (DIN 7991)

M3x8mm

  8 cái

Đai ốc lục giác (DIN 934)

M3

 8 cái

Ray kèm block đã lắp sẵn (MGN12H)

 Dài 300mm

2 cái

Ngàm gá trước và sau

• 5-6 walls/top/bottom
• 15% infill
• 0.2 layer height
• PET-G, PLA
• Có supports

Adapter để gắn khung bed

• 5-6 walls/top/bottom
• 100% infill
• 0.2 layer height
• PET-G, PLA
• Có supports

Trước khi lắp, nhớ tẩy ba via và các góc cạnh sắc ở hai đầu ray. Dùng giấy nhám hoặc máy mài.

___________________________________________________________________________________________________________________________________________________________________________________

Lắp ray vào các rãnh trên ngàm gá trước và sau. Ray phải vào rất khít.

Nhét đai ốc vào các adapter. Nếu bị rớt ra thì có thể dán keo cố định.

Bắt adapter lên các block bằng vít M3x8mm. Adapter giống nhau (không có khác biệt trái/phải).

Tháo bed ra. Không cần tháo dây đai (belt).

Tháo các thanh trượt (linear rods). Có 2 con vít ở phía sau.

Tháo 2 con vít phía trước trên motor.

Lắp ngàm gá sau trước.

Sau đó lắp ngàm gá trước và siết bằng vít M3x25mm.

Siết ngàm gá sau bằng vít M3x25mm.

Lắp khung bed và dùng vít M3x6mm theo máy. Đừng siết vít chặt hoàn toàn!

Đẩy bed về phía trước cho tới khi cả hai block tựa vào ngàm gá trước. Siết vít theo thứ tự, đúng theo các số trên hình.

Gắn PCB prtouch, dùng vít tự ren 2mm theo máy.

Lắp lại bed.
