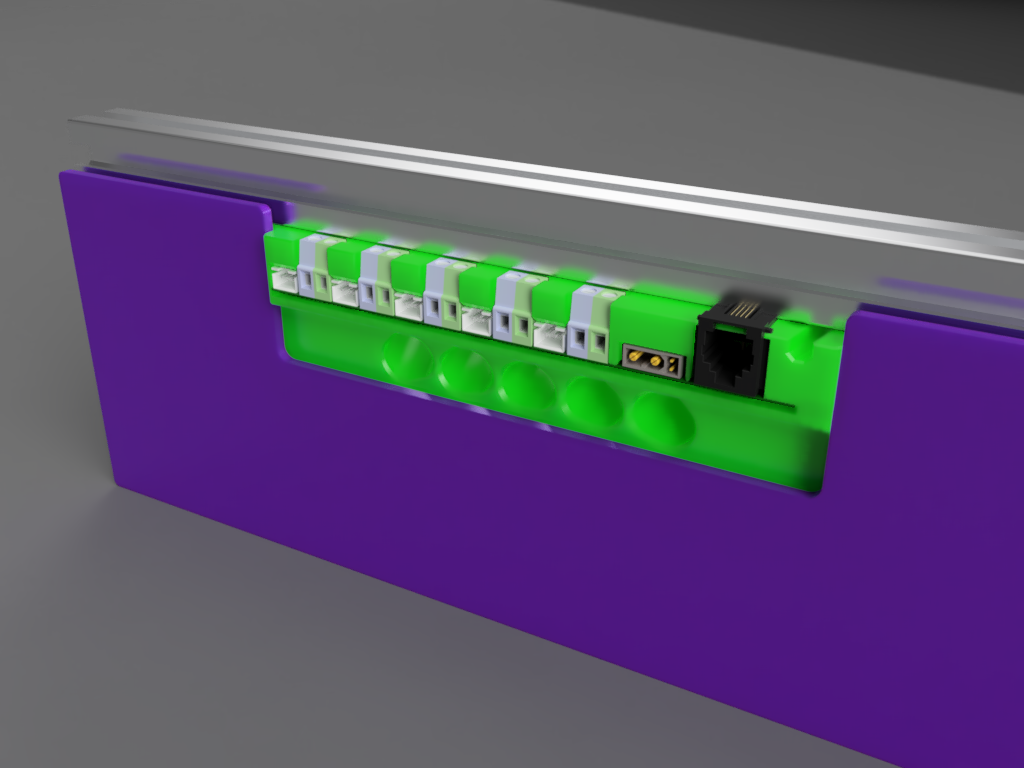

BTT CEB Voron Exhaust Cover v3 (tương thích TPU umbilical)

Đây là bản remix lần thứ 3 của mình cho ngàm BTT CEB holder. Lần này thay đổi khá lớn để tăng tính module và tương thích với hệ thống TPU umbilical. Mục tiêu mình remix là để tách các umbilical ra gọn hơn, vì bản gốc dùng piano wire đã “toang” khá nặng. Bản này không còn cần ECAS nữa và tháo từng toolhead với TPU umbilical plug cũng dễ hơn nhiều.

Cảm ơn @viesturz vì thiết kế TPU umbilical gốc, và @draftshift cùng @N3MI-DG vì phần hướng dẫn và backplates mà mình dùng để làm ra mẫu này. Mình vẫn chưa gia cường frame như @Minihaugern_152452. Ngoài ra mình cũng chưa làm cover cho dây của BTT CEB.

Có kèm file Fusion 360, STEP và 3MF.

Revisions History

1. 5 đường line dùng PC4-M10 fittings; lỗ passthrough cho cáp 4mm

2. 5 đường line dùng ECAS fittings; lỗ passthrough cho cáp 6.3mm; ngàm giữ piano wire 2.1mm (sâu 15–17mm); đồng thời thêm locating pins cho 2020 extrusion ở base module để dùng “sướng” hơn; tránh tình trạng T-nuts bị trượt dưới phần top.

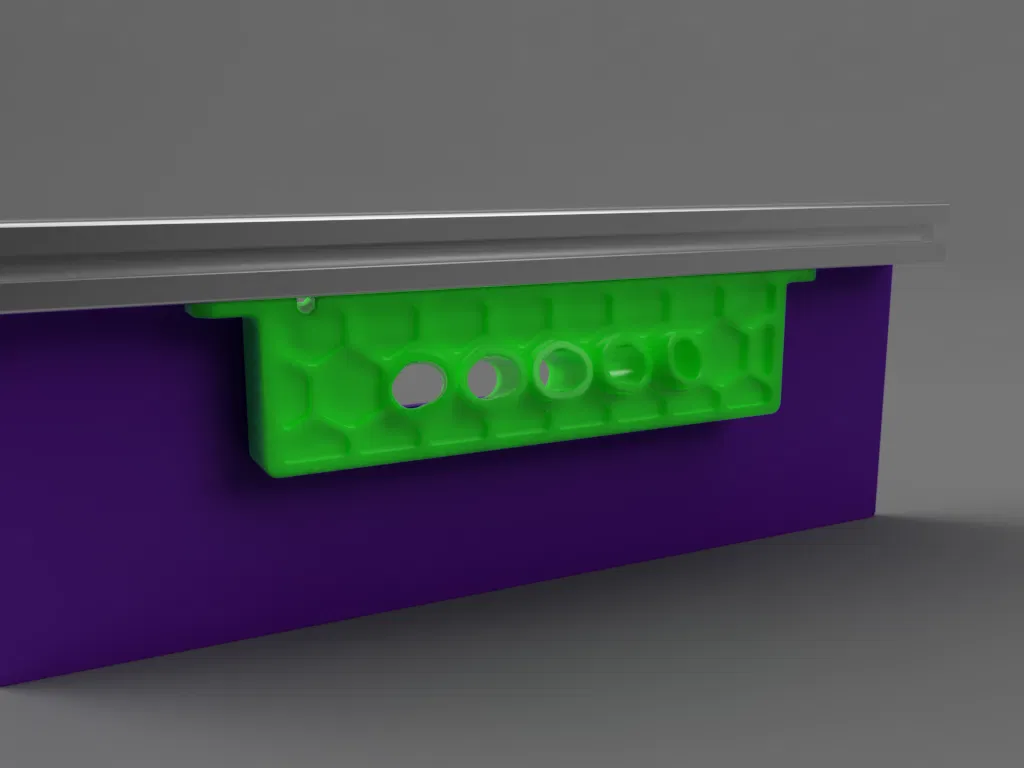

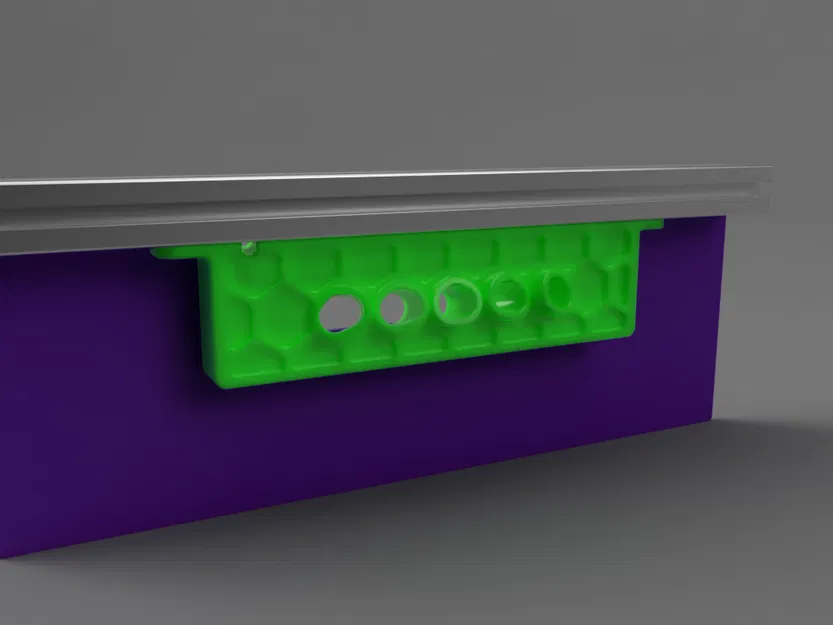

3. 5 đường line dùng TPU umbilical mounts và đổi hướng lỗ passthrough cáp 4mm - phiên bản hiện tại

Design Intention

• Gọn/ít lộ dây phía trước

• Không dùng wire duct – dây Canbus được đi xuyên trong 2020 extrusion để giữ back panel thông thoáng.

• Đúng kiểu Voron 2.4 – lấy cảm hứng từ Friction's Voron Exhaust Cover (https://mods.vorondesign.com/details/sChDLllFG34KYroxSym6MQ)

• Nhiều Bowden hơi lệch nhau để hợp với toolchanger

Installation Example

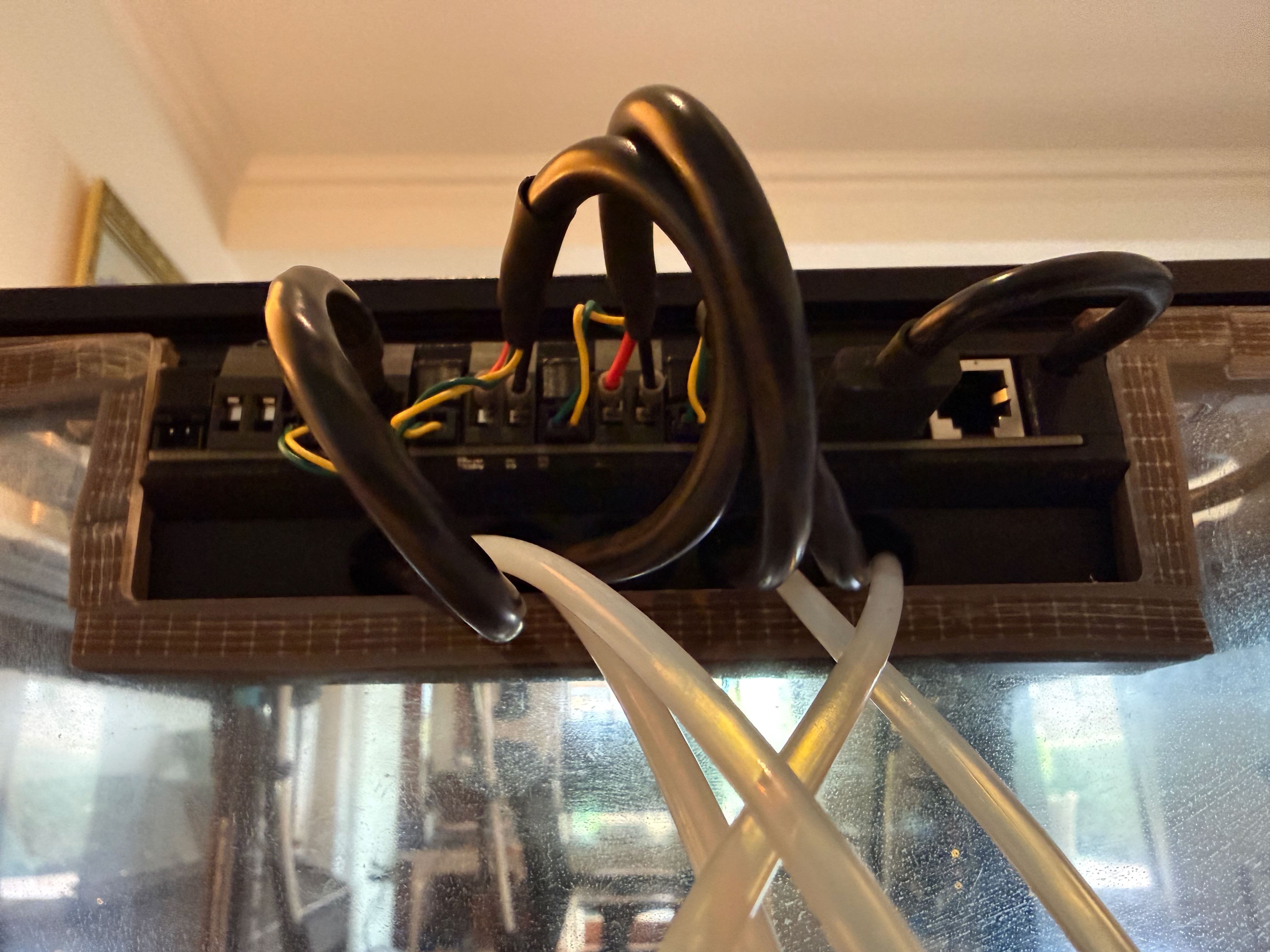

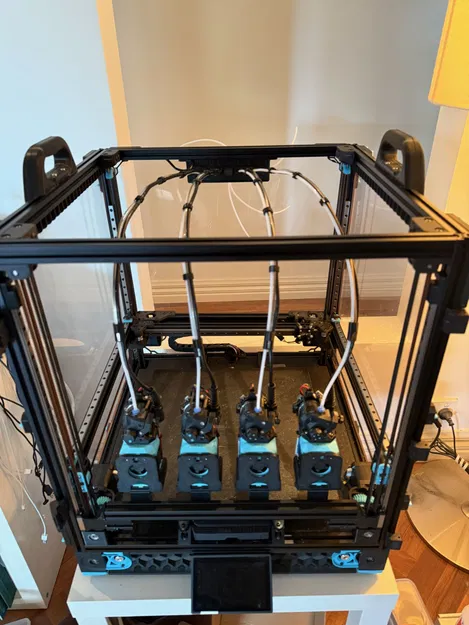

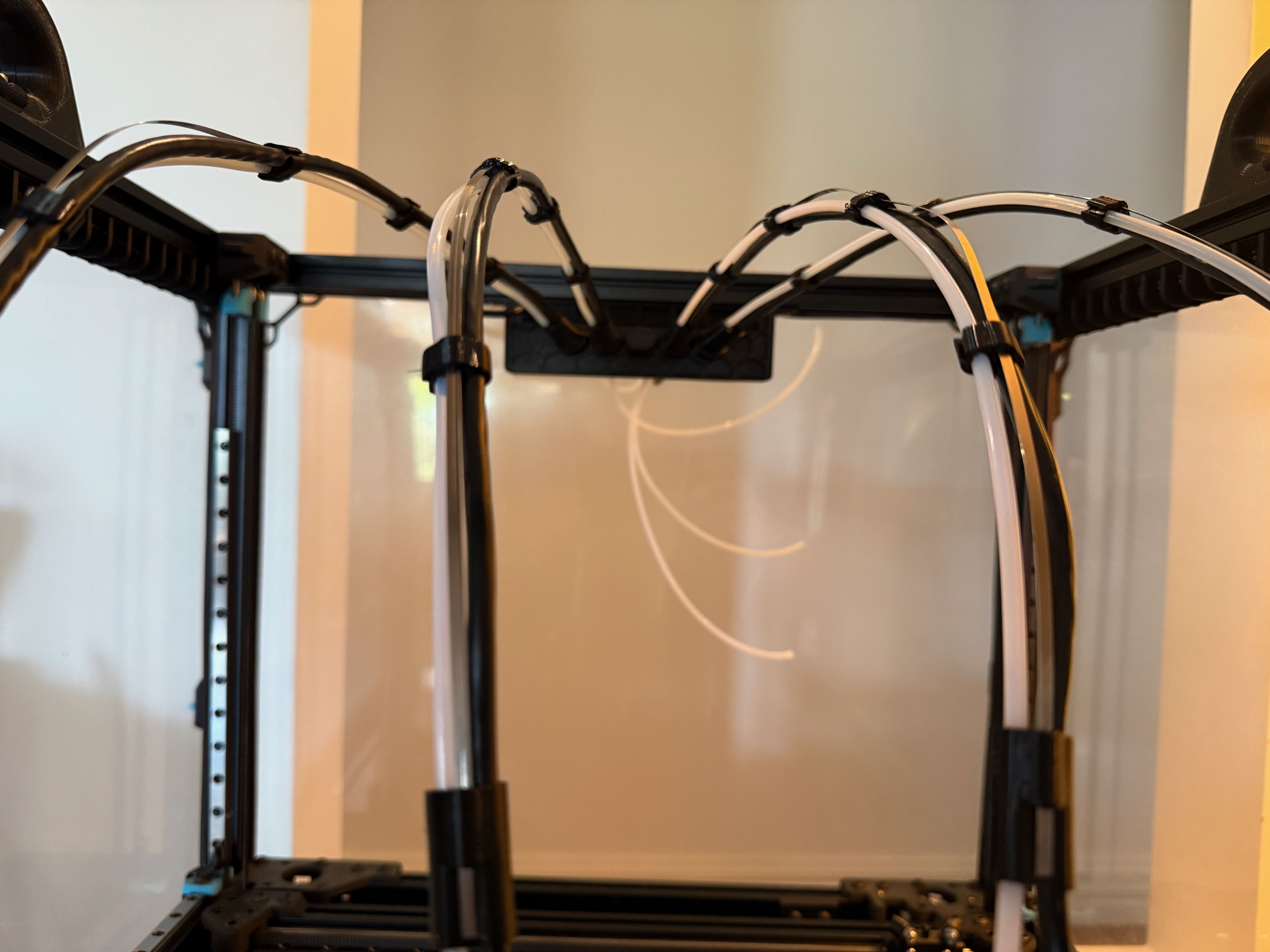

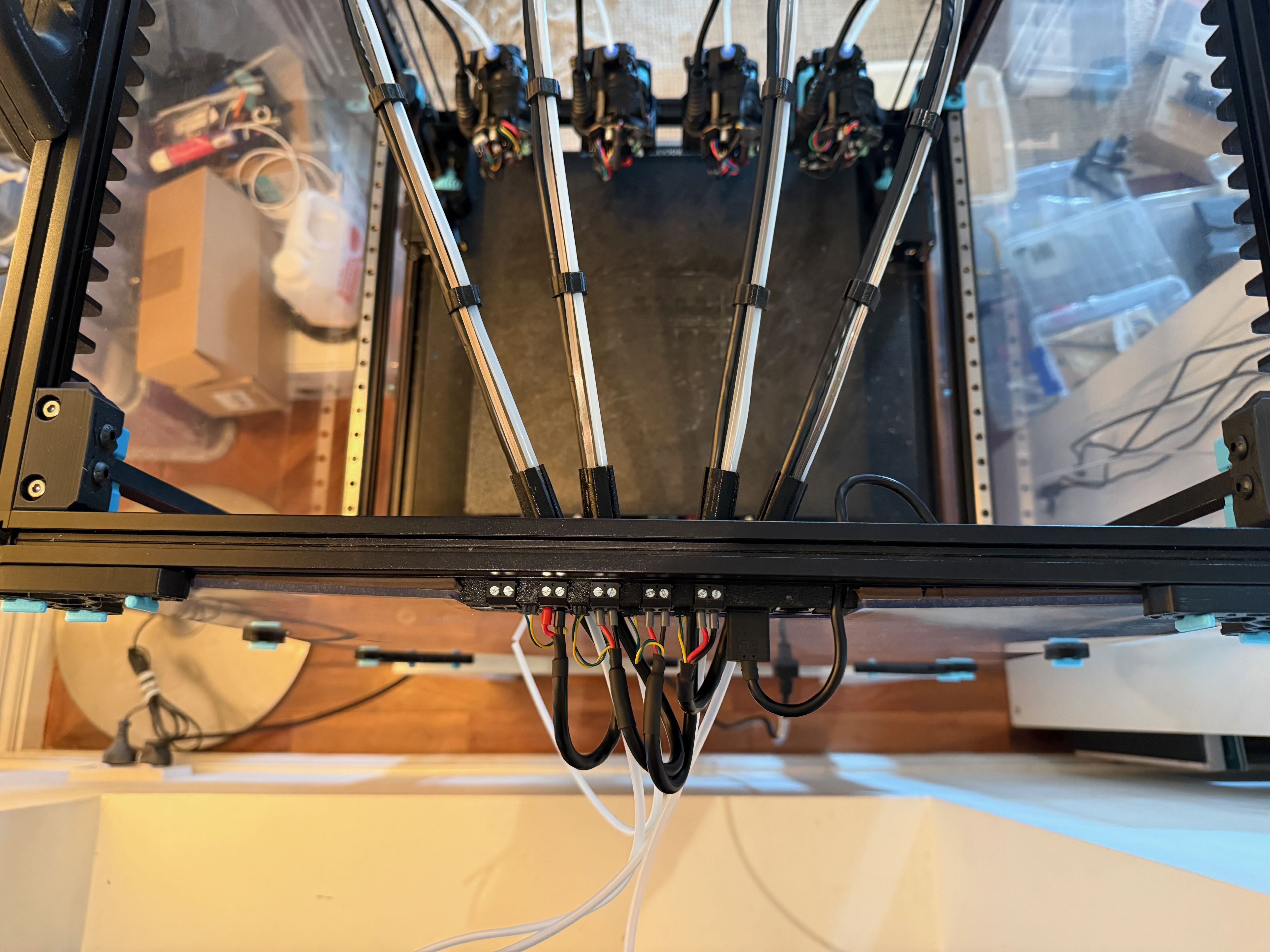

Bộ mình đang lắp hiện tại là Voron 2.4 Tapchanger với 4 toolhead dragon burner, cartographer probe gắn ở T0, dùng EBB36 boards và liftbar.

Print settings

[Voron PIF]

• Vật liệu – ABS hoặc ASA

• Kiểu infill – Grid, Gyroid, Honeycomb, Triangle hoặc Cubic

• % infill – 40%

• Layer Height – 0.2mm

• Số wall – 4

• Extrusion Width – 0.4mm

• Top/Bottom layers – 5

BOM

• 3x M3 4mm Heatset

• 3x M3 16mm SHCS

• 4x M5 8mm BHCS

• 4x M5 t-nuts

Installation and Assembly

1. Ướm (dry fit) PCB trước khi lắp và gỡ support in ở phần top piece.

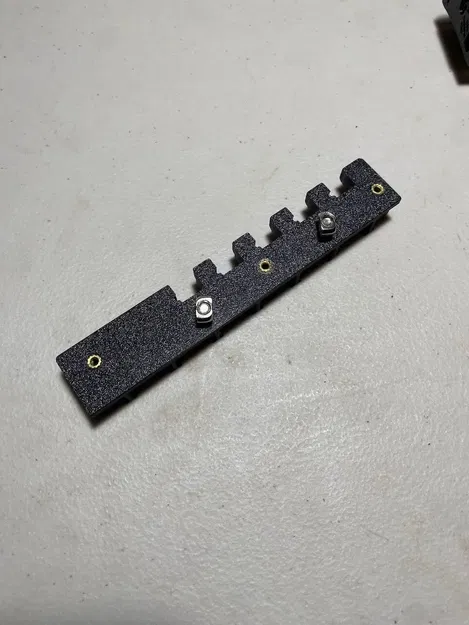

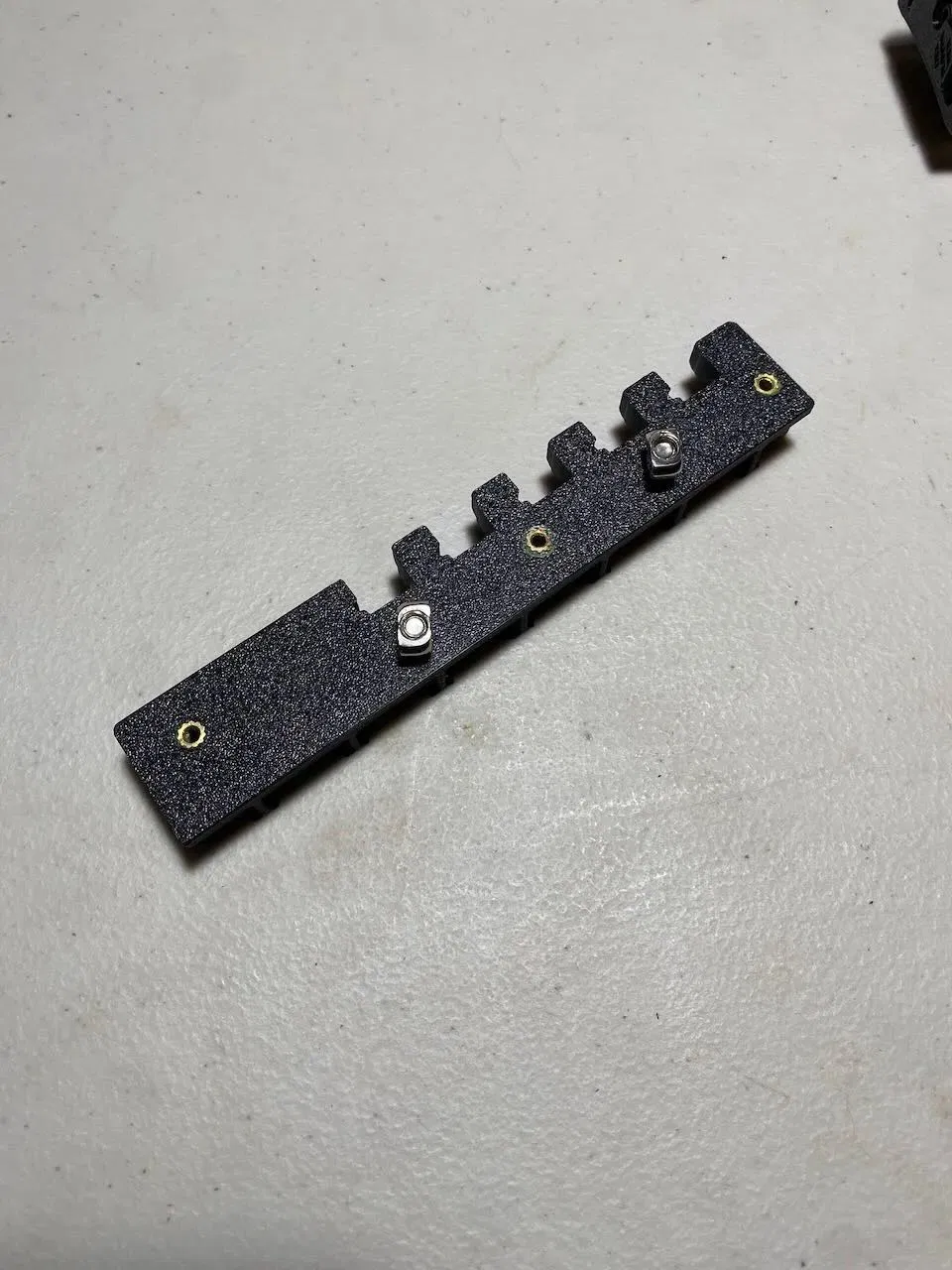

2. Ép 3 heatset vào top piece của PCB (giống version 1 – xem hình)

3. Bắt top piece lên 2020 extrusion bằng 2x M5 8mm BHCS và M5 t-nuts. Chú ý canh theo lỗ của back panel máy. Đừng quên đi dây nguồn Canbus.

4. Trượt BTT CEB vào phần top và siết 3x M3 16mm SHCS

5. Bấm (snap fit) middle piece vào để che phần BTT CEB pcb

6. Bắt base piece bằng 2x M5 8mm BHCS lên 2020 extrusion với 2x M5 t-nuts

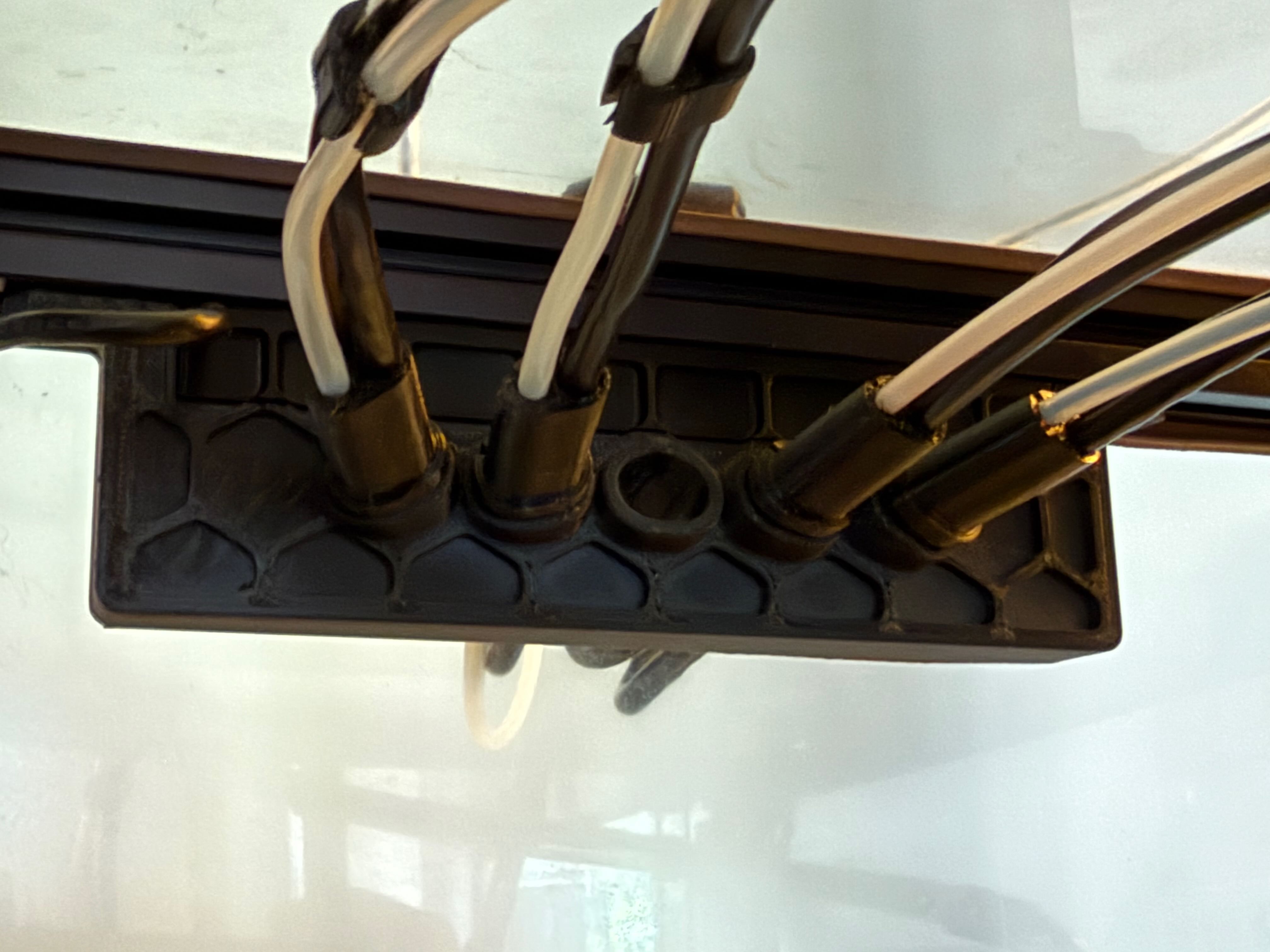

7. Luồn Bowden tube của bạn bằng TPU umbilical plug
