BTT CEB Voron Exhaust Cover (nắp che exhaust cho Voron 2.4)
Bản remix từ mount BTT CEB v1.0 để dùng như nắp che exhaust cho Voron 2.4, tối ưu đi dây cho nâng cấp toolchanger: chỉ route canbus đi âm trong thanh 2020. Có file Fusion 360, STEP và 3MF, kèm hướng dẫn lắp.
Mô tả

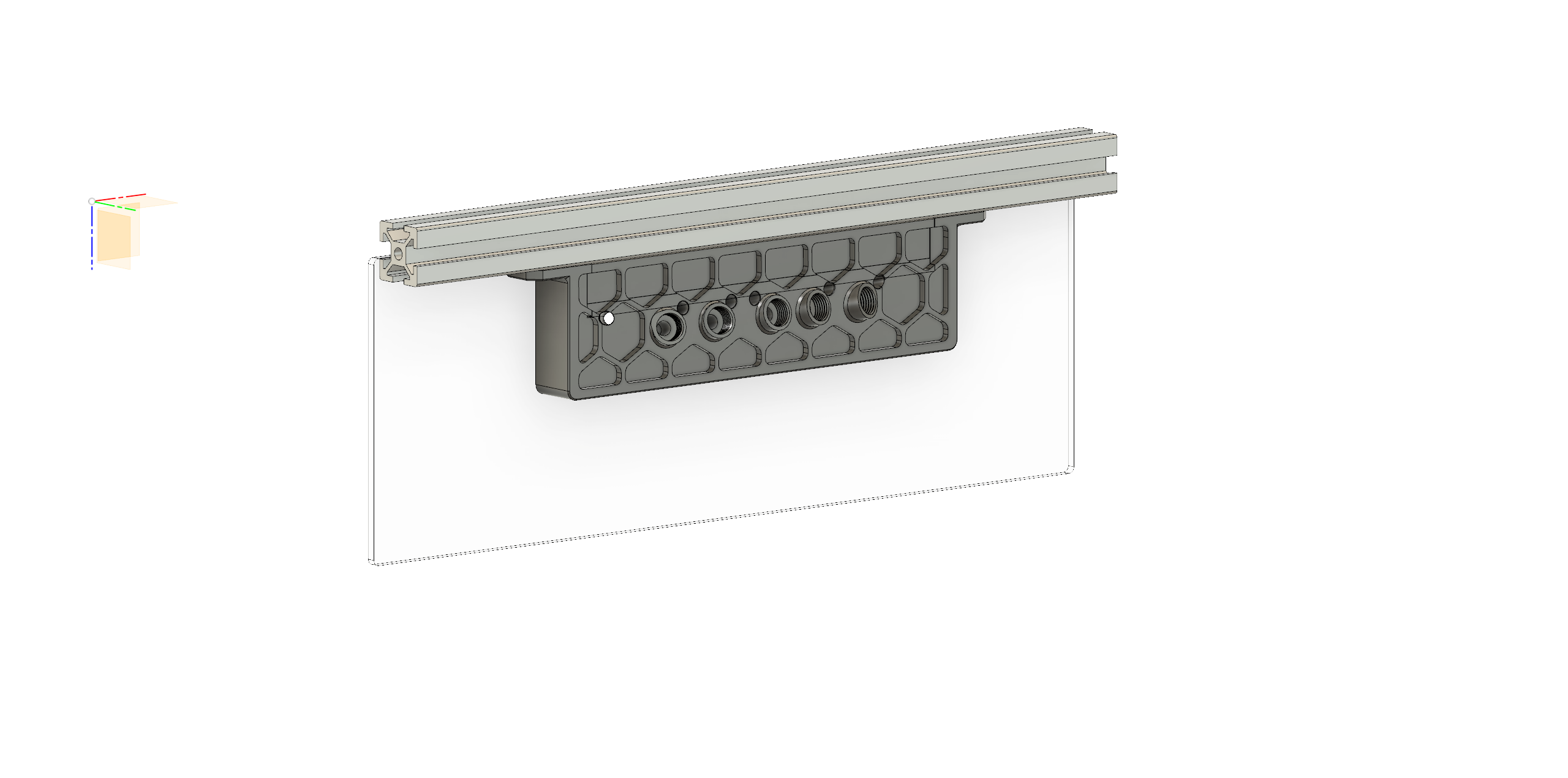

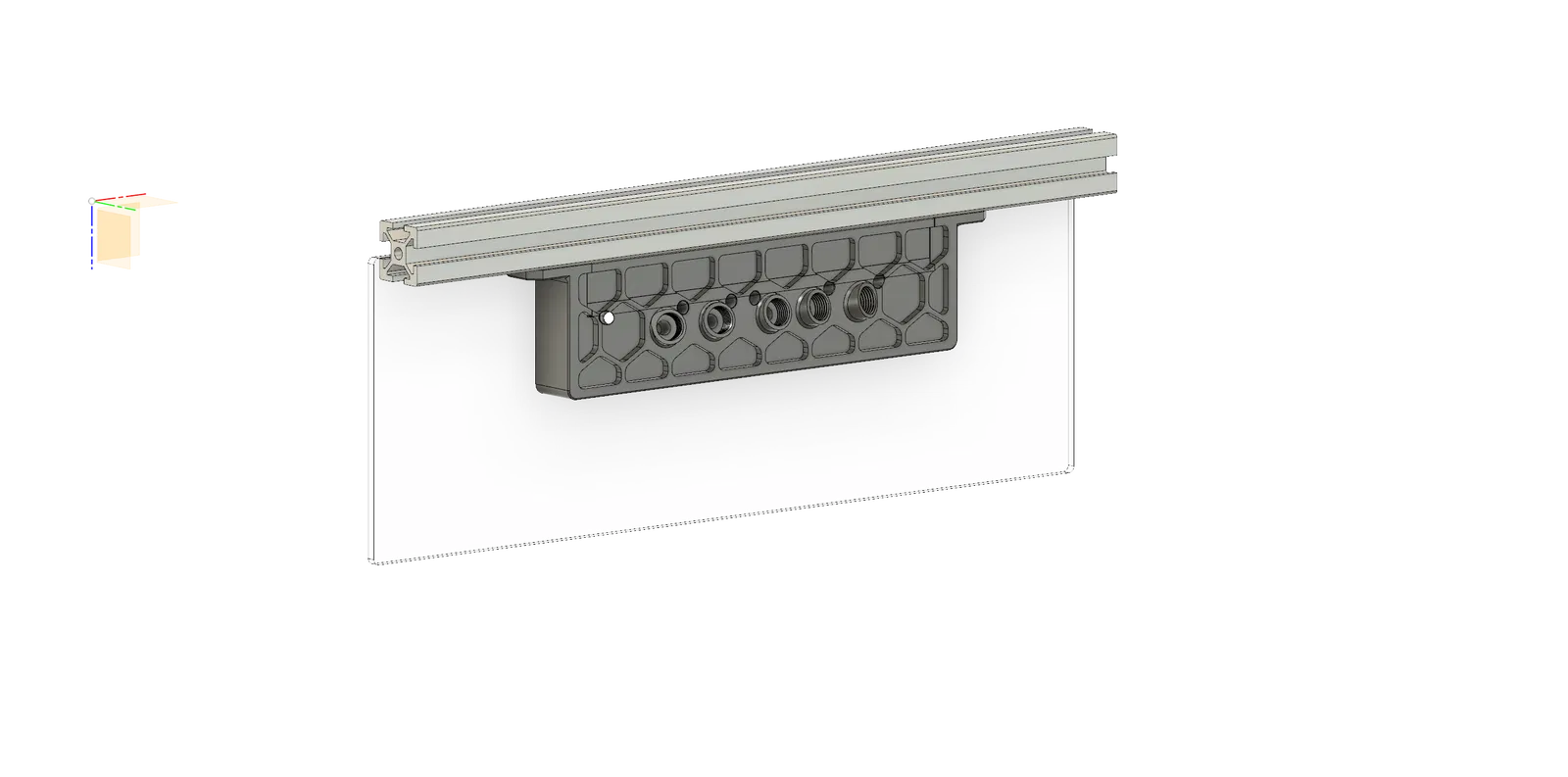

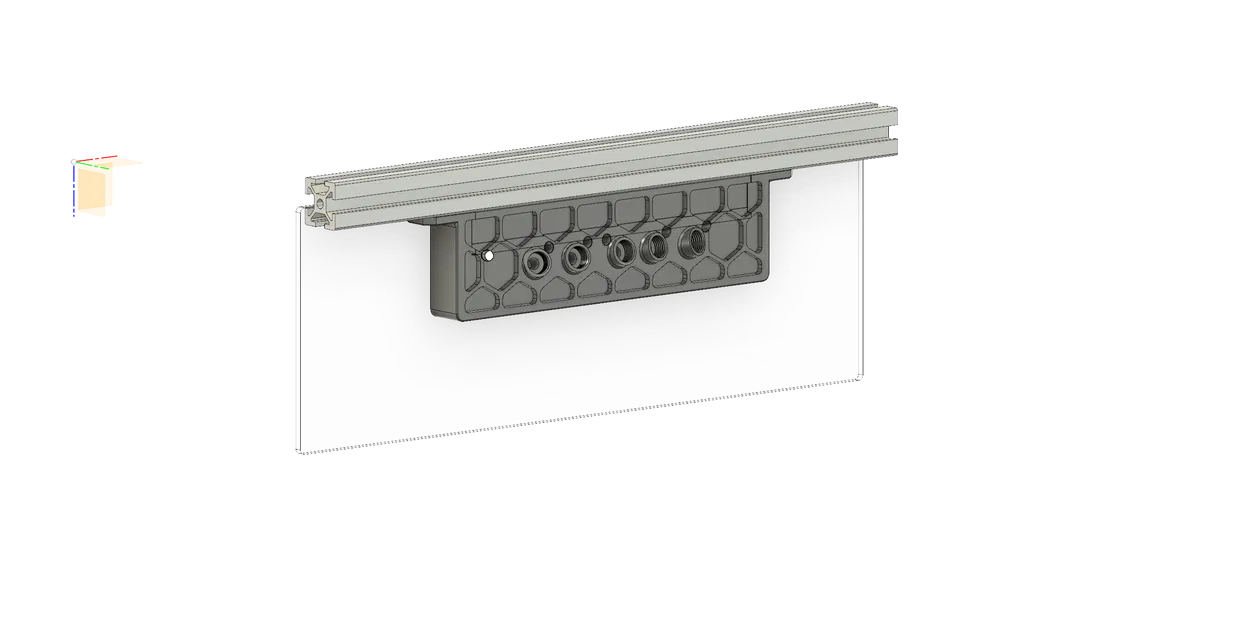

Bản remix này là thứ mình muốn làm cho nắp che exhaust của Voron 2.4, phục vụ các nâng cấp toolchanger. Mục tiêu là làm phần đi dây gọn gàng hơn, chỉ để canbus được route xuống mặt sau bên trái của thanh nhôm định hình 2020 (đi âm bên trong).
Có kèm file Fusion 360, STEP và 3MF.
Revisions History
- 5x line dùng đầu nối PC4-M10; lỗ passthrough cáp 4mm

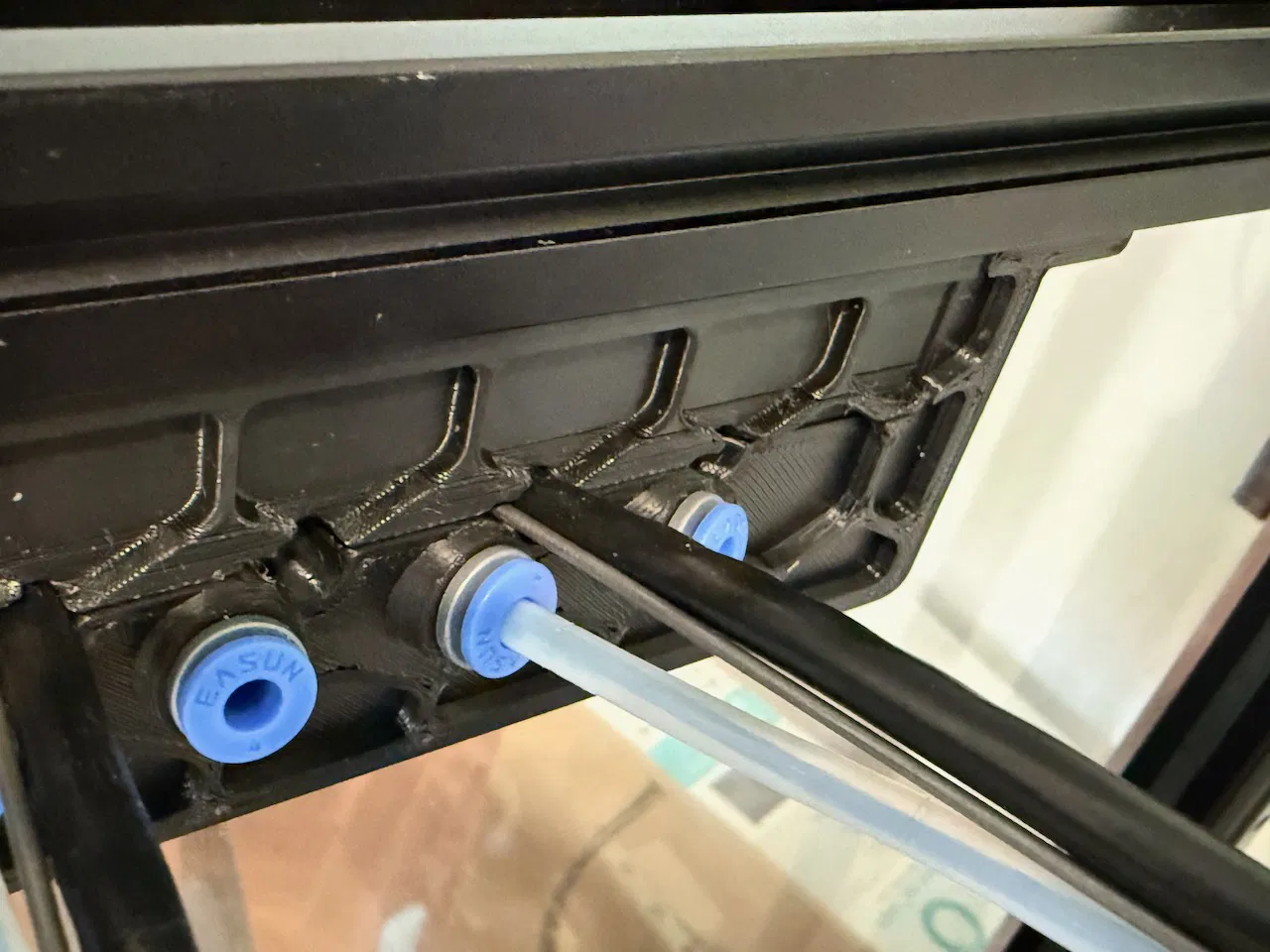

- 5x line dùng đầu nối ECAS; lỗ passthrough cáp 6.3mm; ngàm giữ dây piano 2.1mm (ăn sâu 15–17mm); đồng thời thêm chốt định vị 2020 ở phần base module để tiện hơn, giúp tránh T-nut bị trượt khi nằm dưới phần top.
Design intention
- Gọn/ít dây lộ ra mặt trước
- Đúng chất thẩm mỹ Voron 2.4 – lấy cảm hứng từ Friction's Voron Exhaust Cover (https://mods.vorondesign.com/details/sChDLllFG34KYroxSym6MQ)
- Nhiều đường Bowden PTFE feed – hơi lệch để phù hợp toolchanger
Installation Example

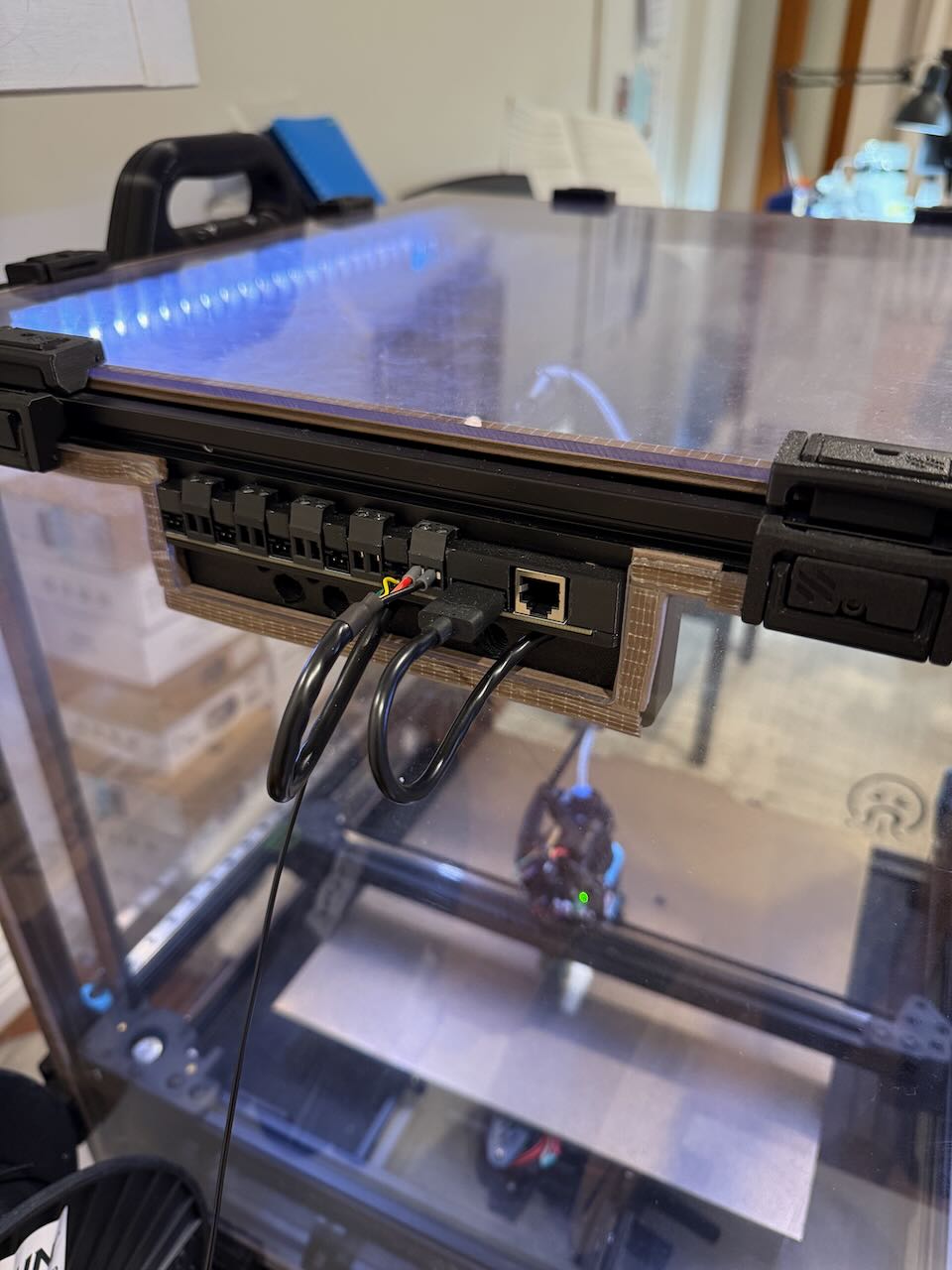

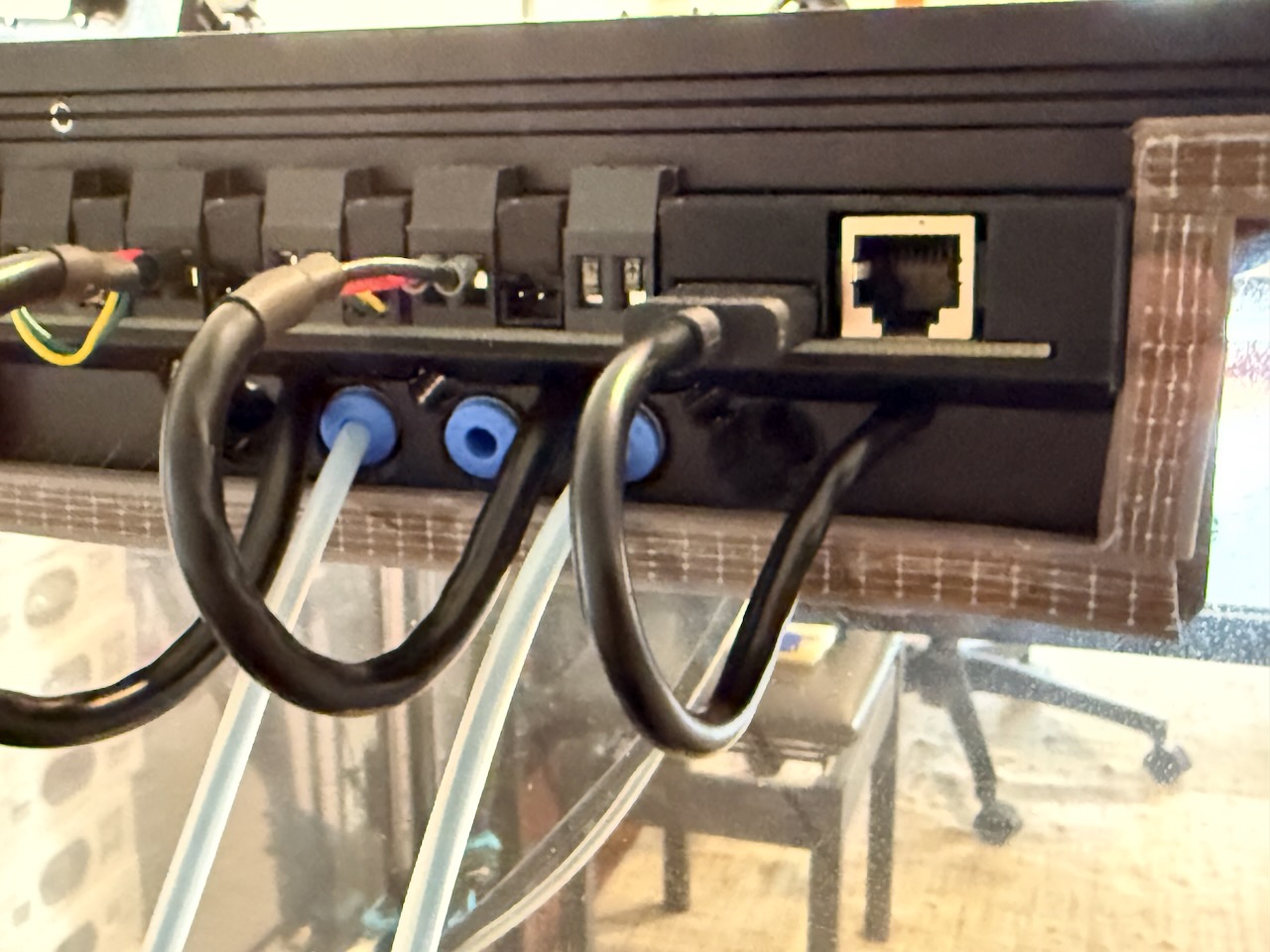

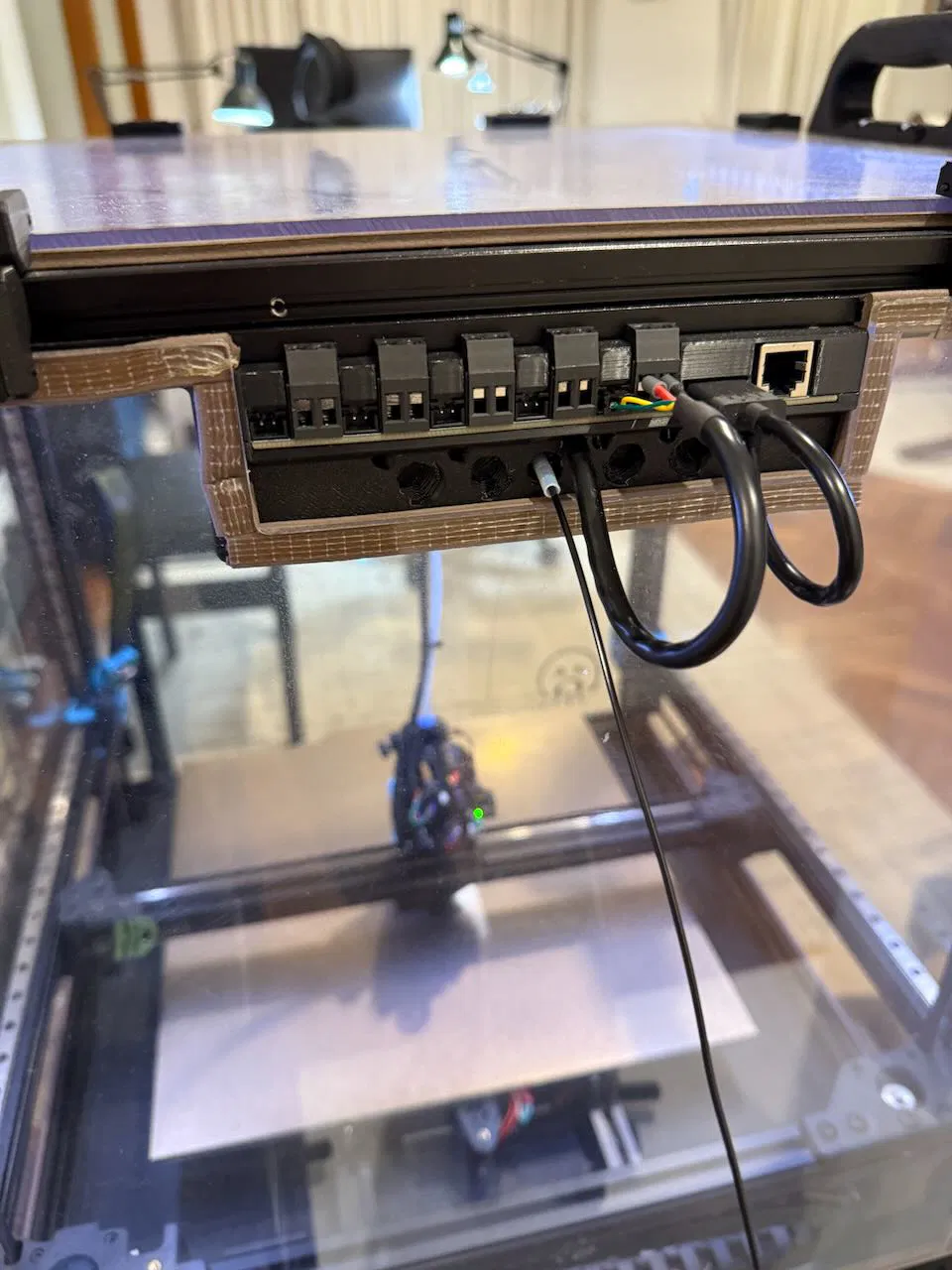

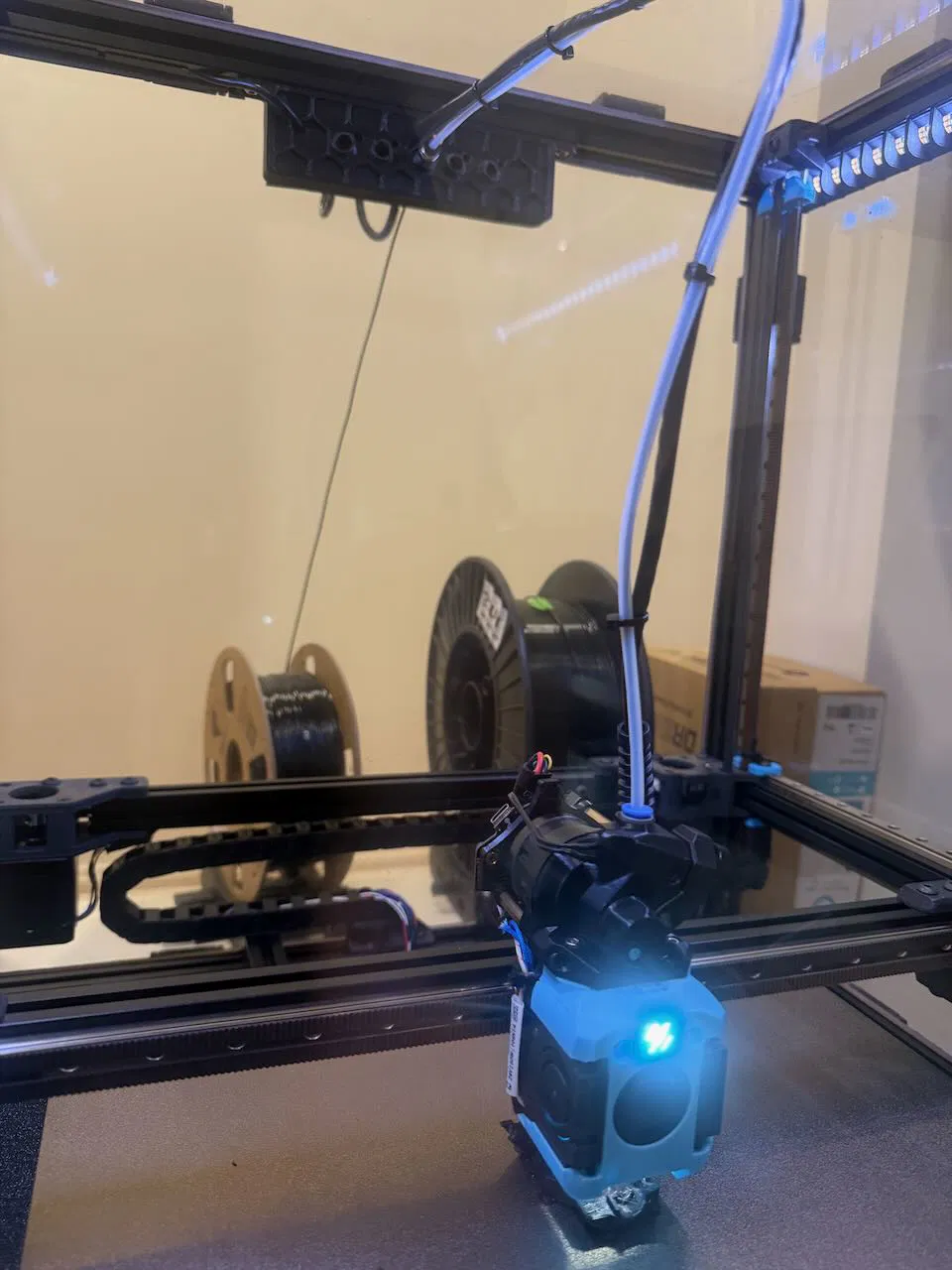

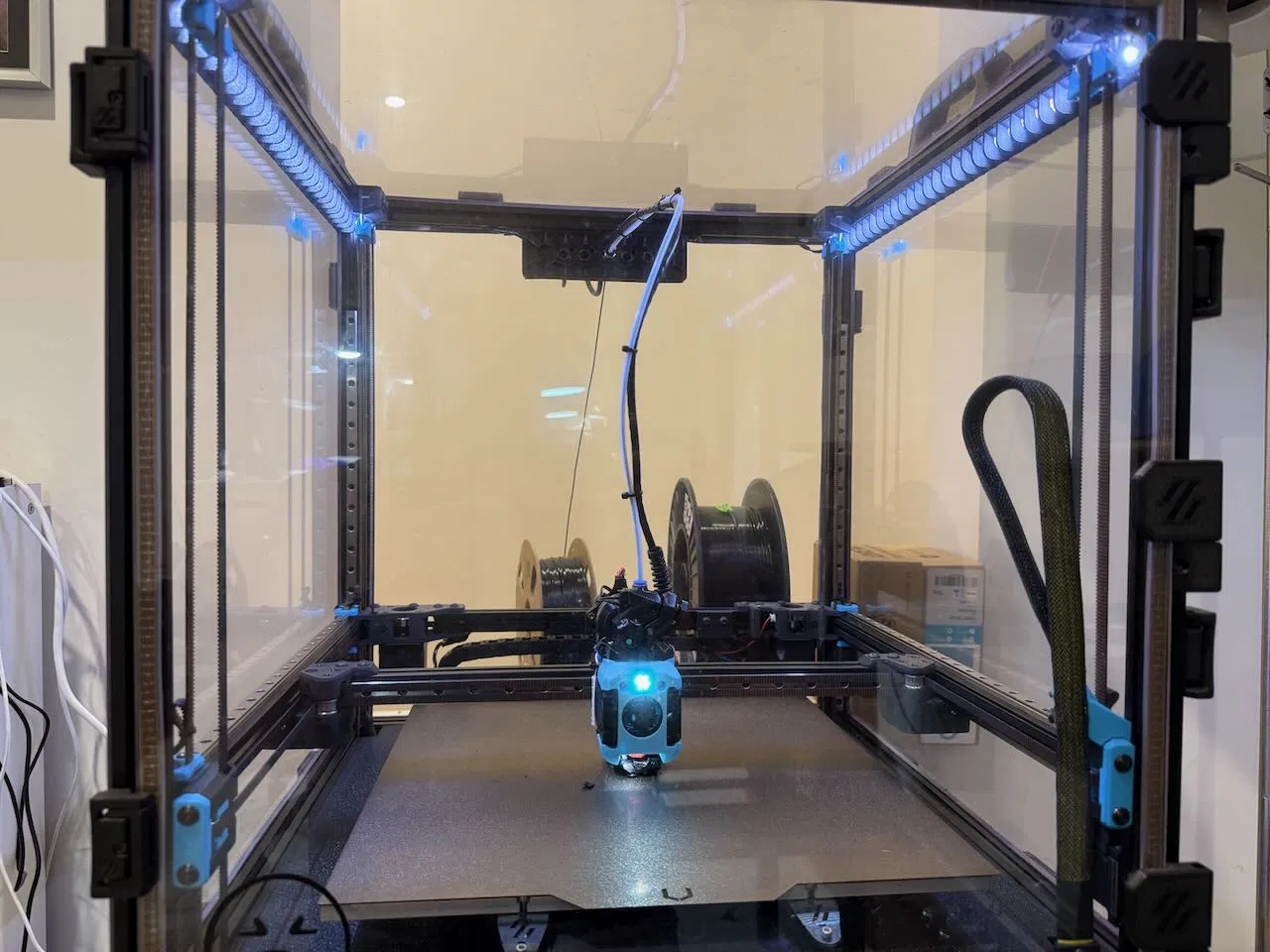

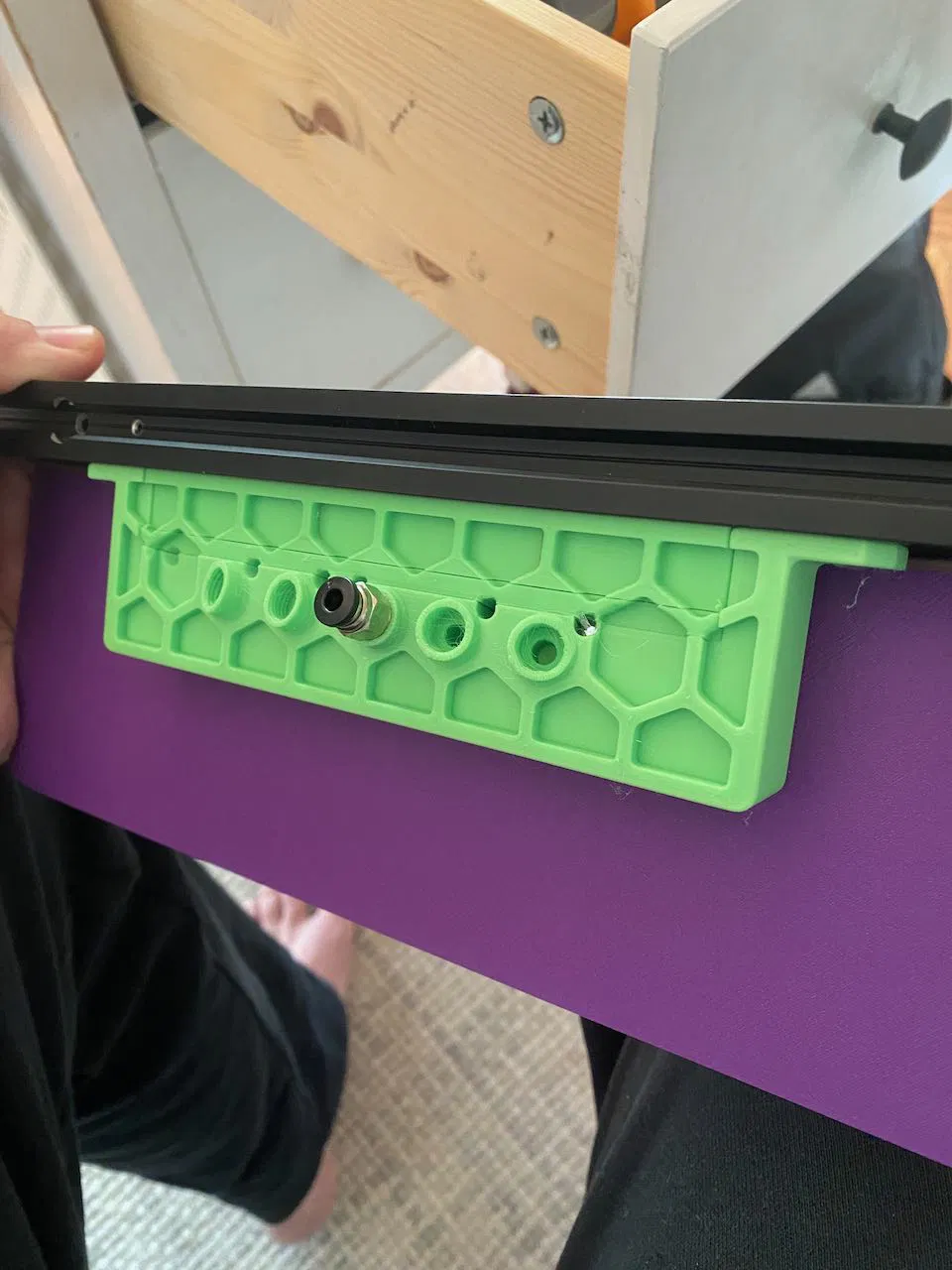

Cấu hình mình đang lắp là Voron 2.4 Tapchanger với 2 toolhead dragon burner và cartographer probe gắn trên T0, dùng board EBB36. Toolhead chỉ cần canbus và reverse Bowden tube.
Print settings
[Voron PIF]
- Material - ABS
- Infill Type - Grid, Gyroid, Honeycomb, Triangle hoặc Cubic
- Infill percentage - 40%
- Layer Height - 0.2mm
- Wall count - 4
- Extrusion Width - 0.4mm
- Top/Bottom layers - 5
BOM
- 3x M3 4mm Heatset
- 3x M3 16mm SHCS
- 4x M5 8mm BHCS
- 4x M5 t-nuts
- 1-5x đầu nối khí nén PC4-M10 cho kết nối bowden [V1]
- 1-5x đầu nối khí nén PC4-M10 [TUỲ CHỌN cho phía sau - V1]
- 1-5x đầu nối khí nén ECAS cho Bowden [V2]
- 1-5x đầu nối khí nén ECAS [TUỲ CHỌN cho phía sau - V2]
Installation and Assembly

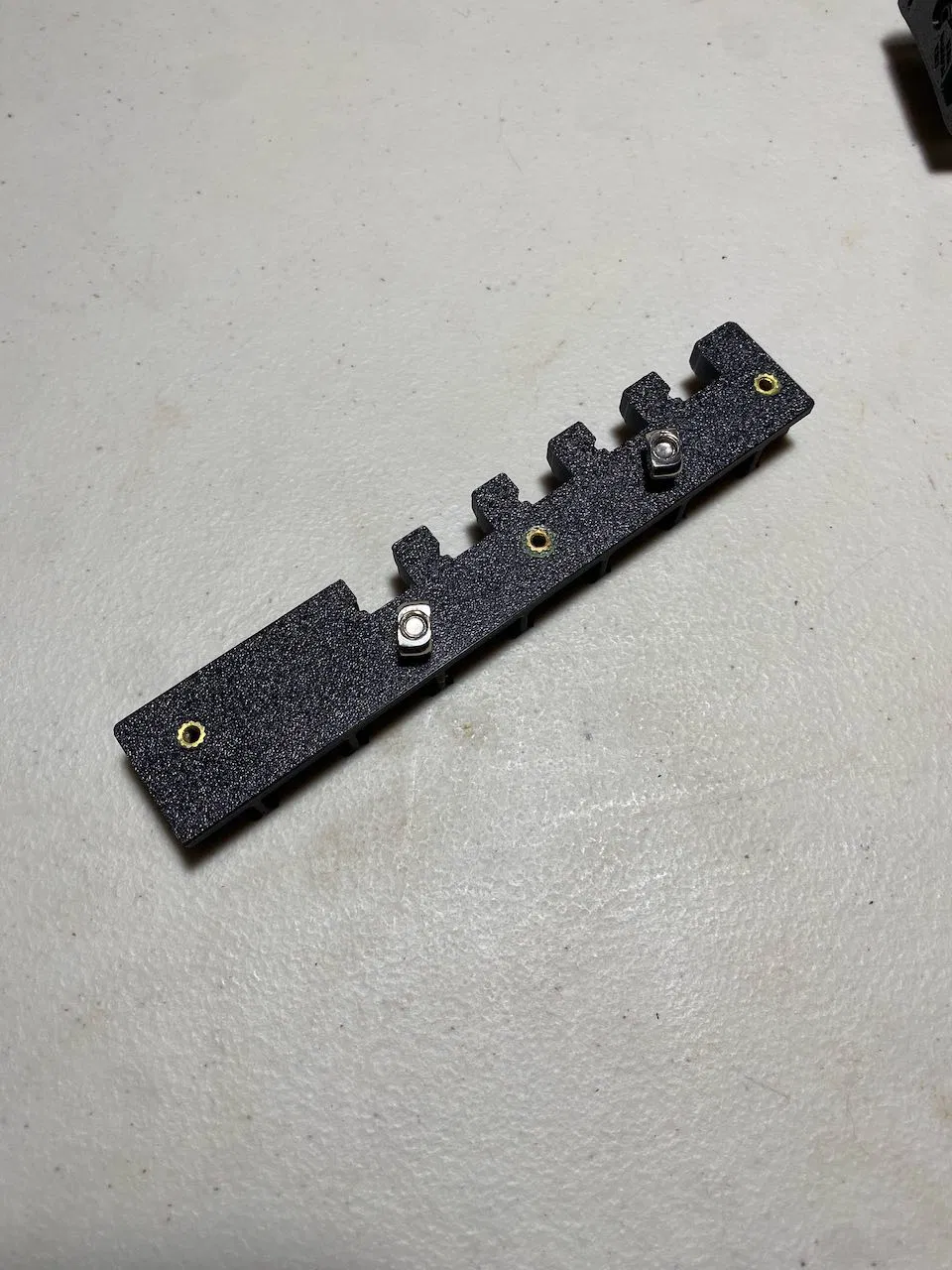

- Ép 3 heatset vào chi tiết mount PCB

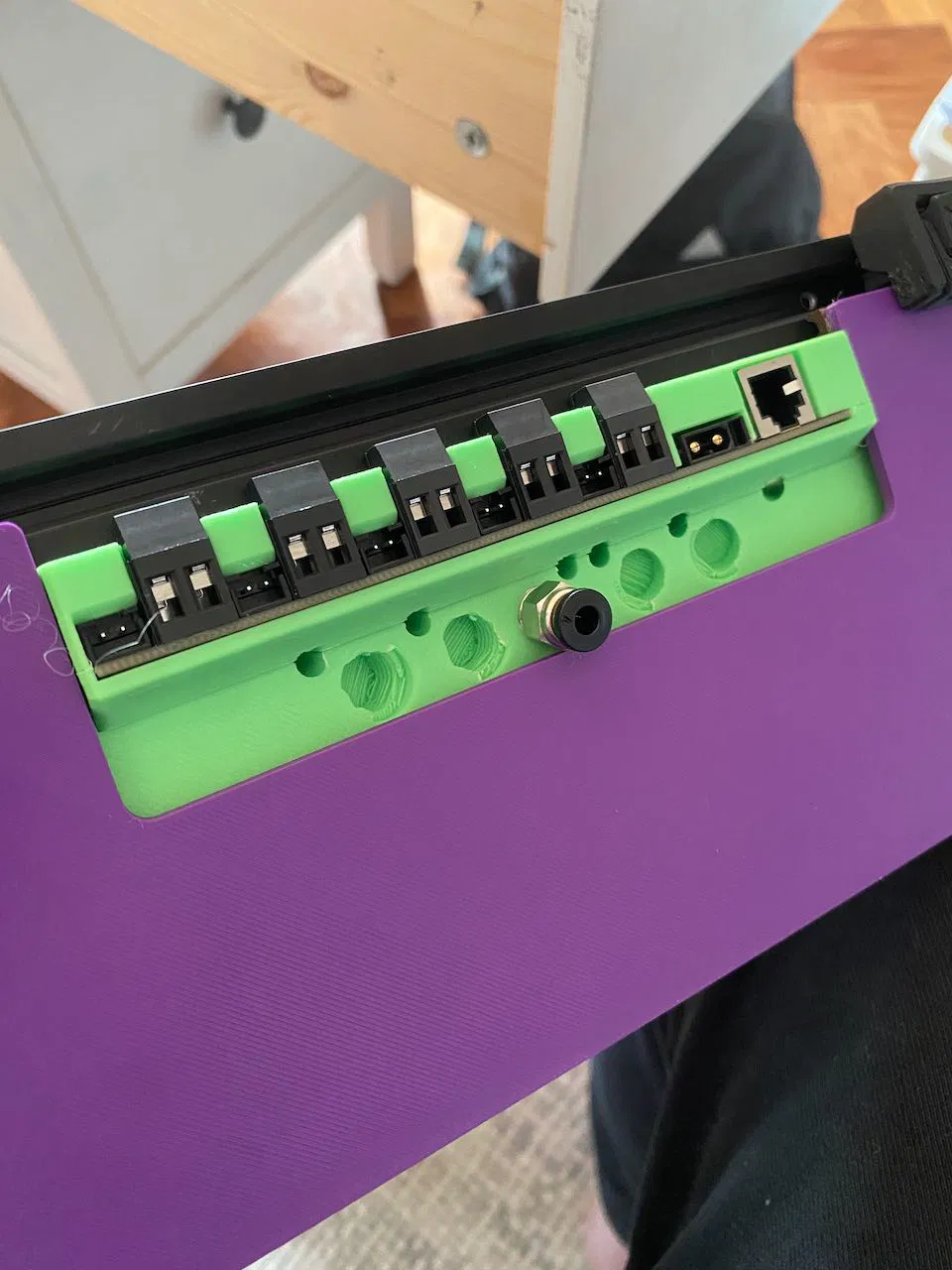

- Bắt chi tiết mount PCB lên thanh 2020 bằng 2x ốc M5 và M5 t-nut; lưu ý canh vị trí theo lỗ của back panel. Mình cũng khuyên nên ráp thử (dry-fit) BTT CEB lúc canh để đảm bảo vẫn trượt board vào được!

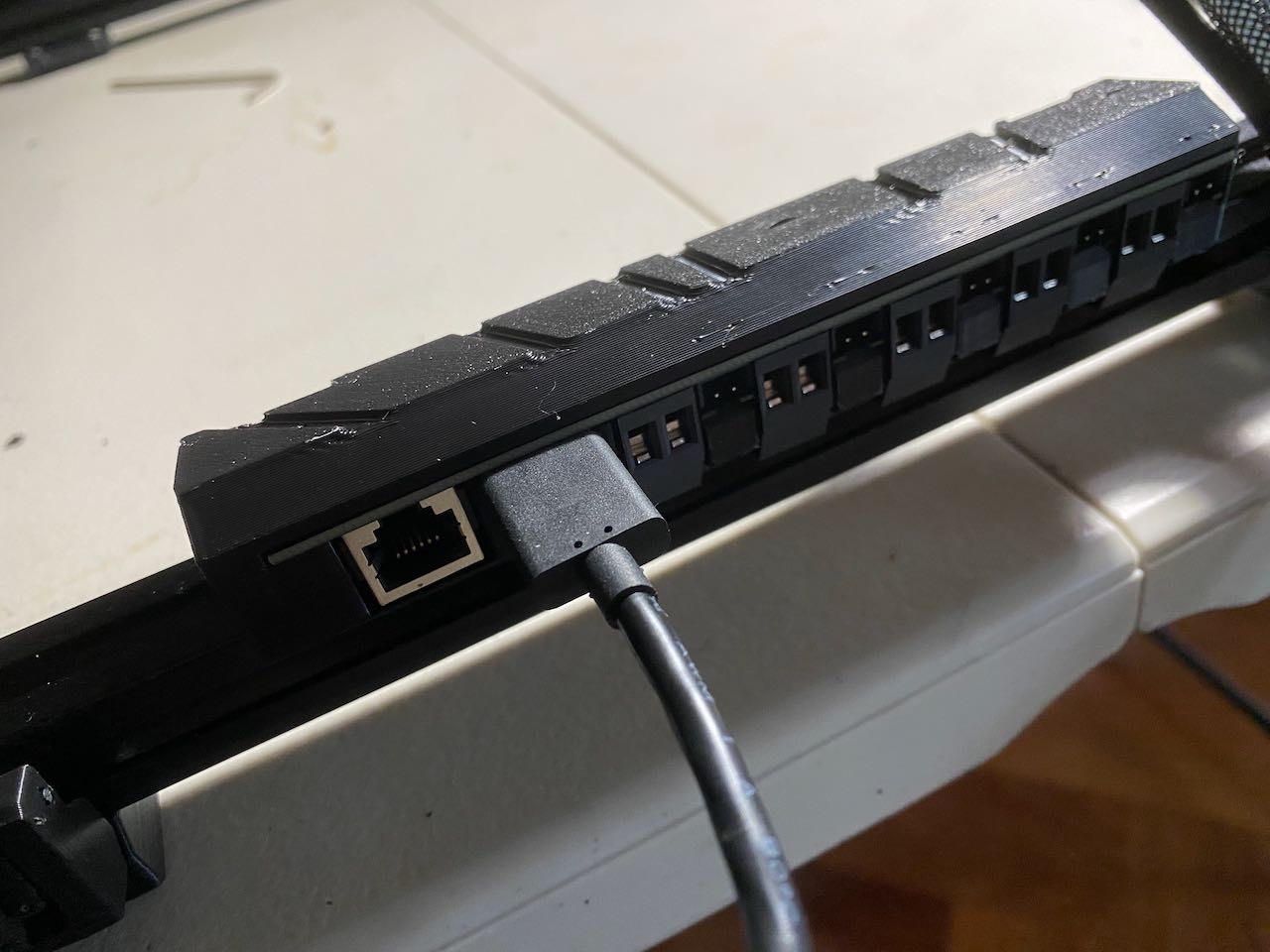

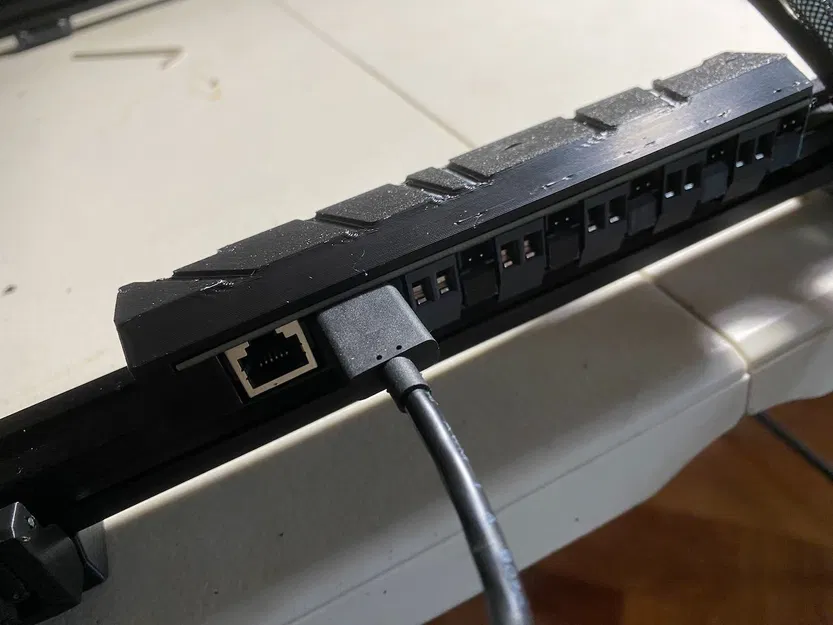

- Trượt BTT CEB vào chi tiết mount PCB và siết cố định bằng 3x 16mm SHCS
- Bấm (snap fit) nắp che PCB lên trên PCB

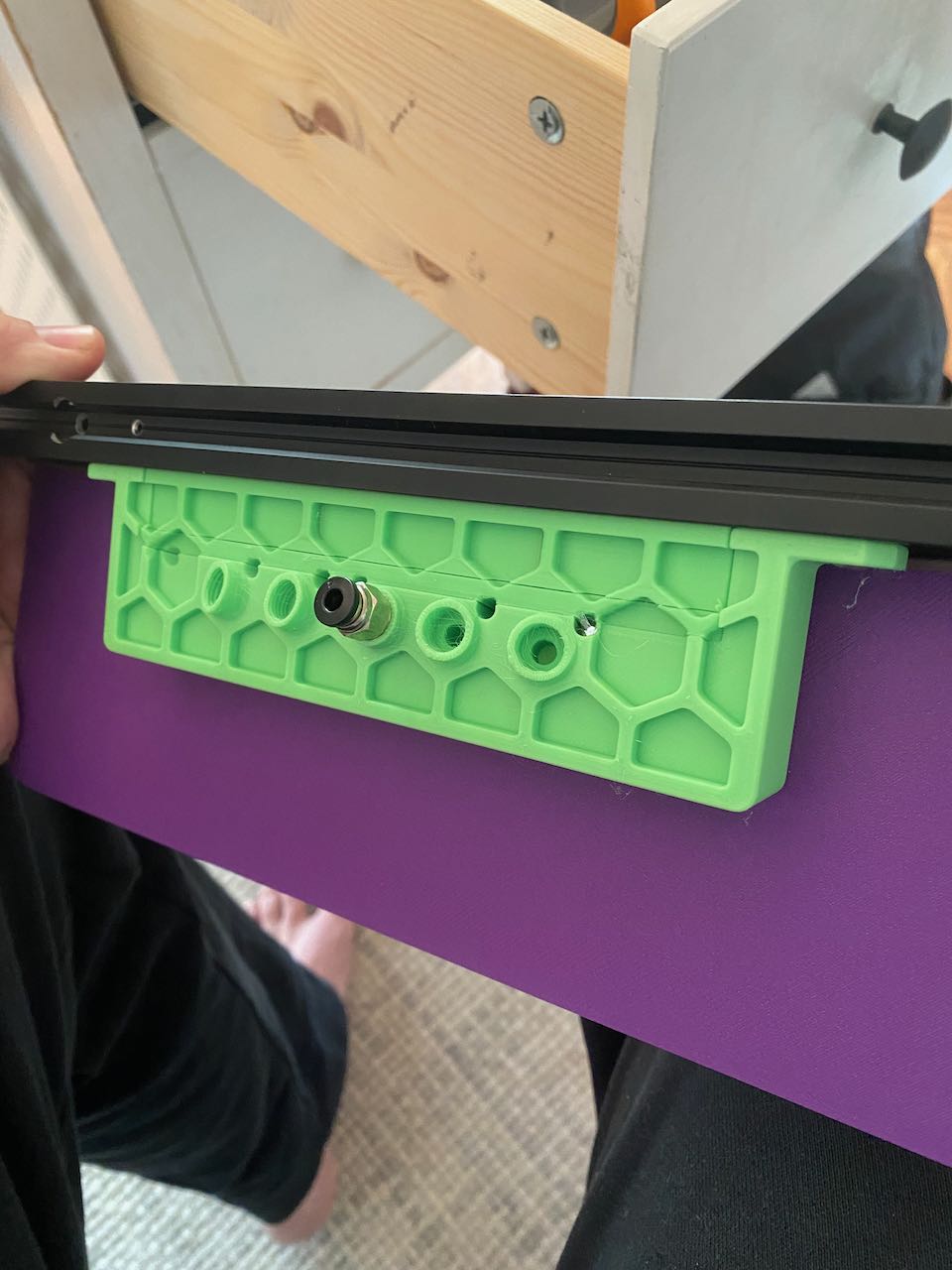

- Khoan thông các kênh Bowden cần dùng (mình dùng mũi khoan 5mm) trên cụm giữ Bowden và cáp. Các kênh này được in liền khối để tăng chất lượng bề mặt khi in.

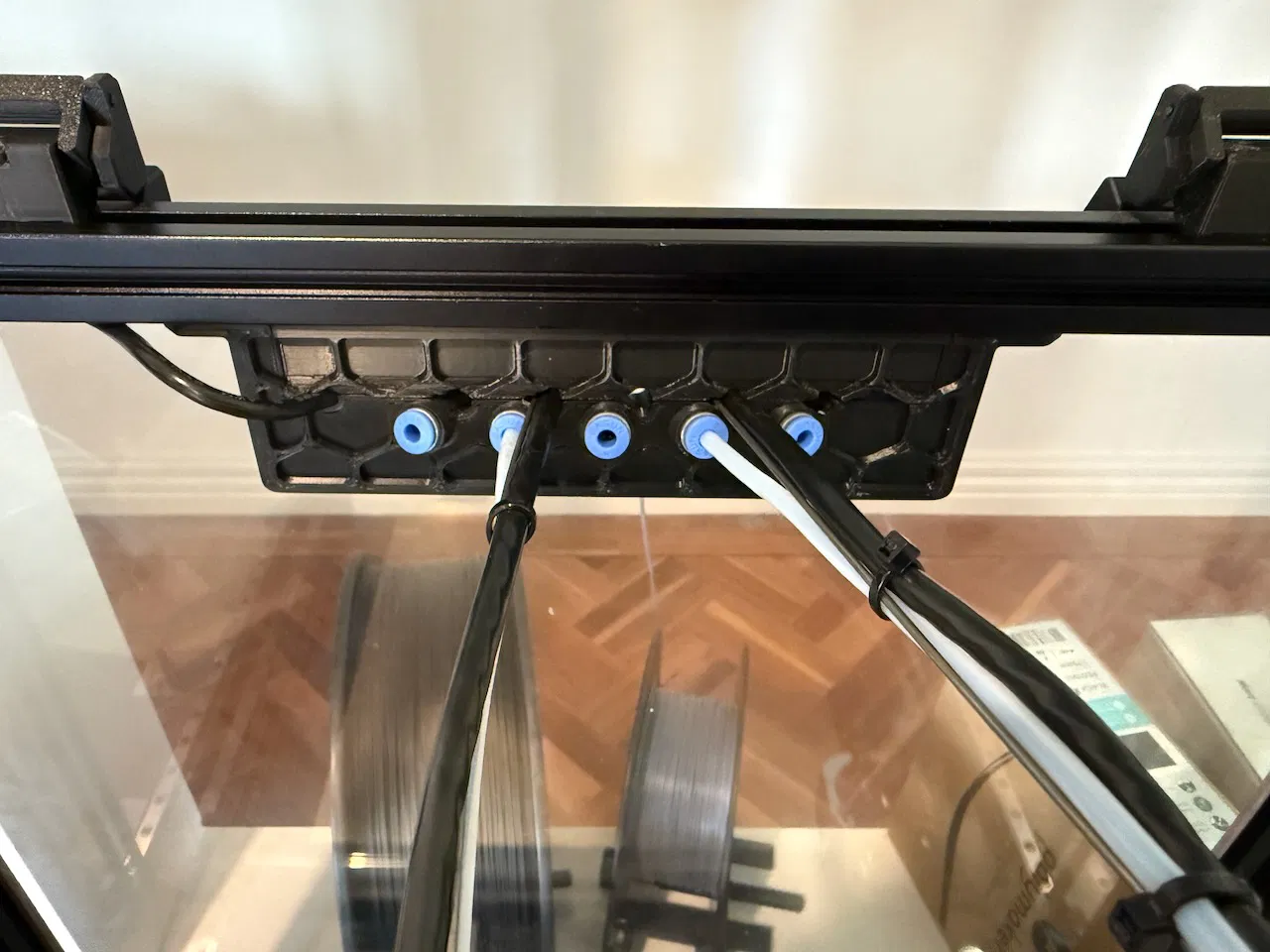

- Vặn đầu nối khí nén PC4-M10 cho số kênh cần dùng, hoặc ECAS nếu dùng V2
- Luồn dây canbus qua các kênh
- Bắt cụm giữ Bowden và cáp vào thanh 2020 bằng 2x ốc M5 và M5 t-nut
- Luồn ống Bowden vào
