Khoen Gắn Ống PTFE Cho Y-Splitter "Over Engineered" Của Bambu Lab

Chỗ này không ngon bằng mấy cái khoen "release ring" xịn có răng kim loại đâu, nhưng mà xài cũng không có vấn đề gì hết trơn á.

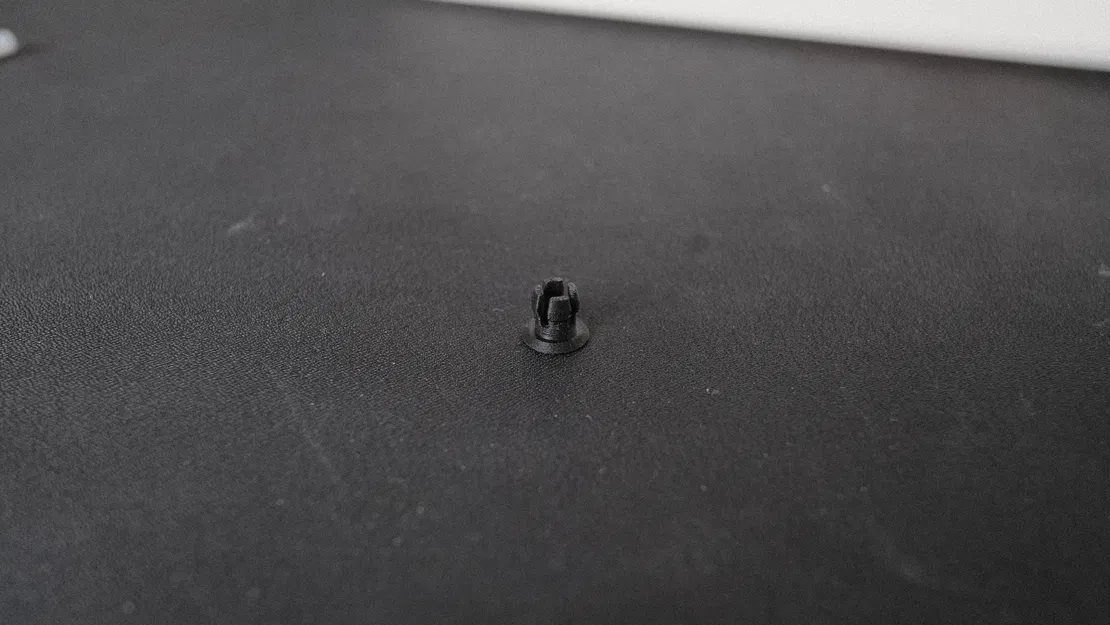

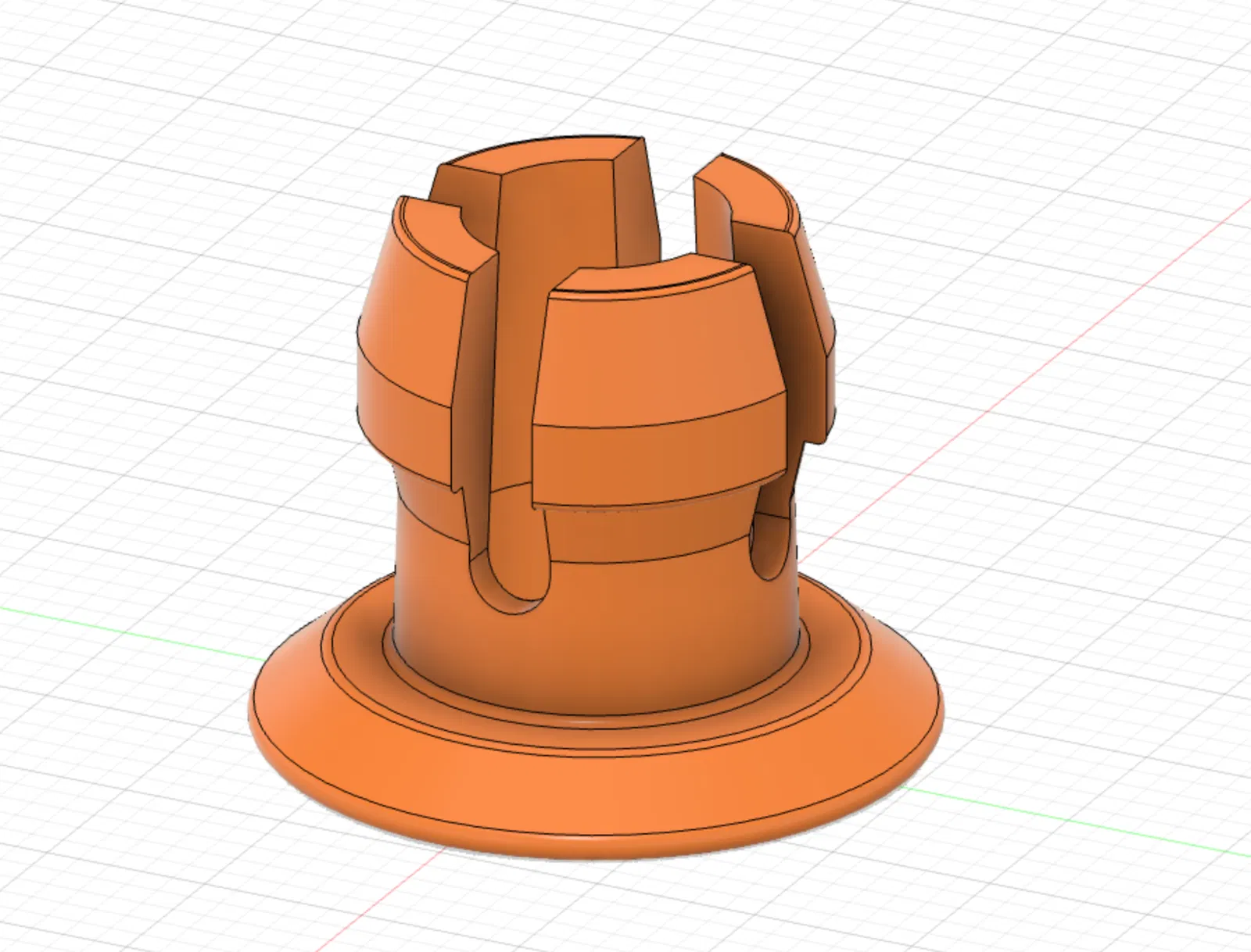

Tui lười, không có muốn đặt thêm mấy món linh tinh mà người ta khuyên dùng cho cái Y-Splitter "Over engineered" xịn sò của Brandon Raineris. Nhưng mà tui khoái cái vụ có cái lẫy khóa cho cái ống PTFE của tui, nên tui thiết kế cái Release Ring in 3D này để xài chung với cái thiết kế của Brandon nè (không cần xài o-ring).

In ấn:

In cái mẫu này với mặt phẳng úp xuống bàn in. Tui đã tối ưu nó cho vòi phun 0.4mm, chiều cao lớp 0.08mm, 100% độ đặc ruột với sợi PLA-CF và PETG-CF của Bambulabs (nếu in bằng vật liệu không phải CF thì giảm tốc độ in xuống nha), cái chi tiết in ra nó khá giòn nếu chưa gắn vô cái Y-splitter, nên đừng có bẻ qua bẻ lại nó nhiều quá.

Tui để ý là nếu in có một cái thôi á thì cái đường nối nó sẽ rõ hơn và có thể ảnh hưởng tới cơ chế hoạt động của bộ phận. Nên tui khuyên là nên in 4 cái sát gần nhau trên bàn in. Cái dư ra là để phòng trường hợp nó bể lúc lắp vô đó.

Lắp ráp:

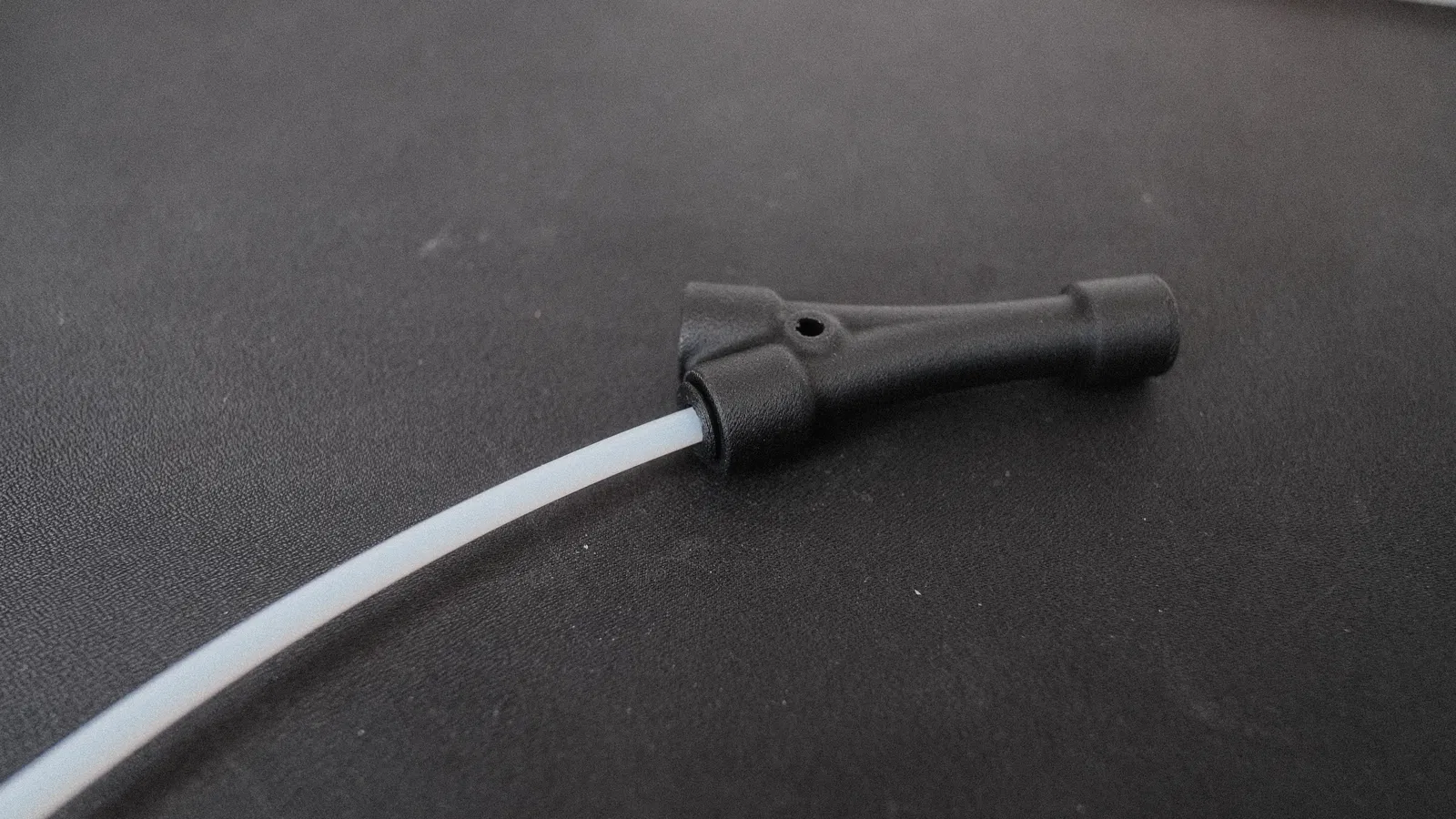

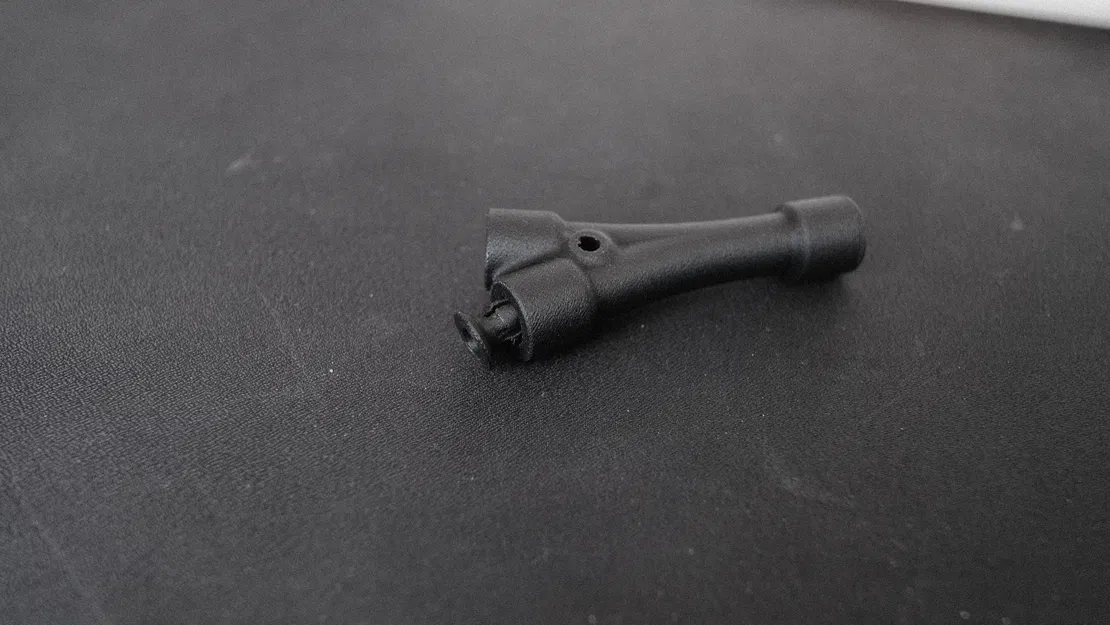

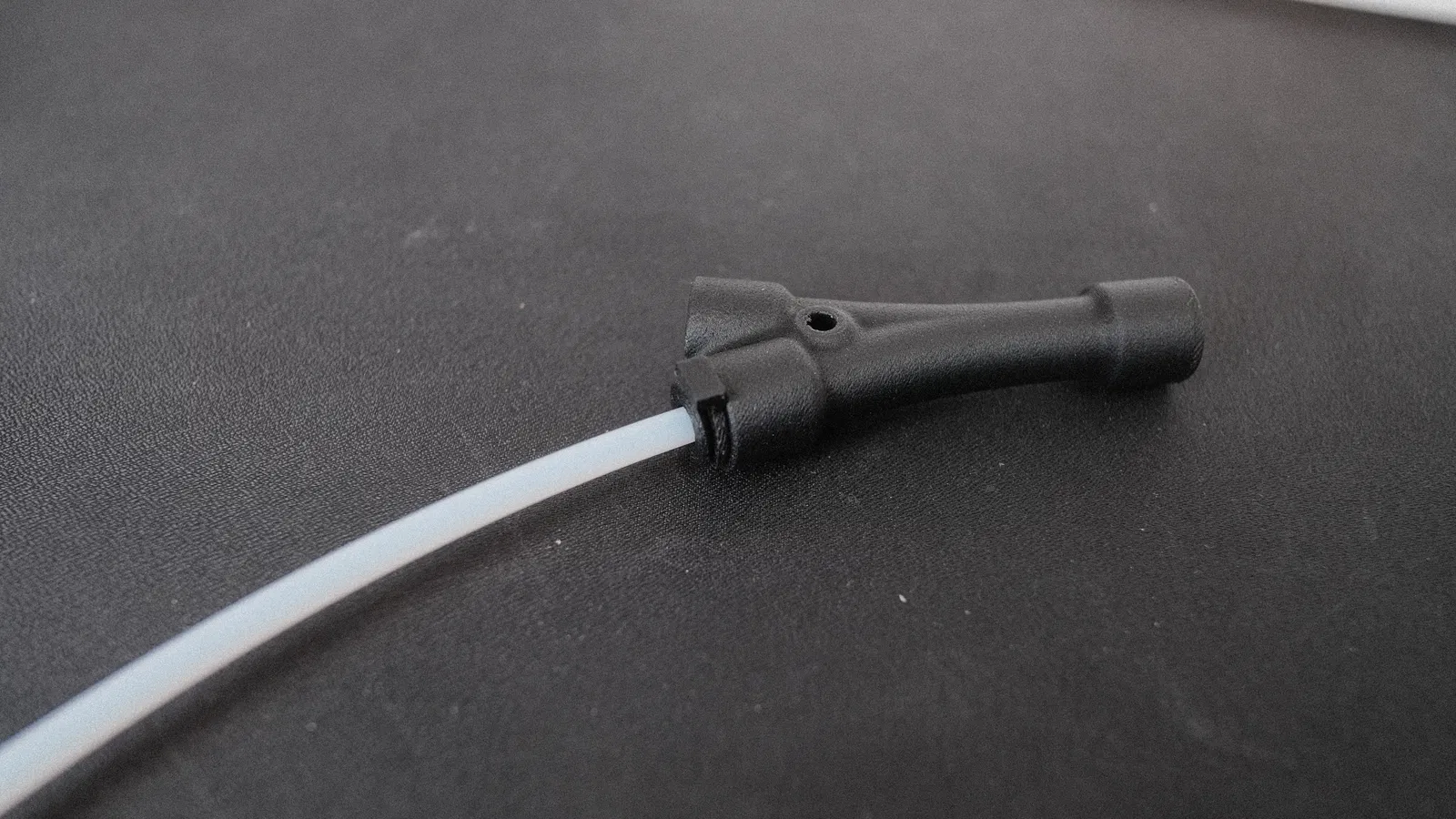

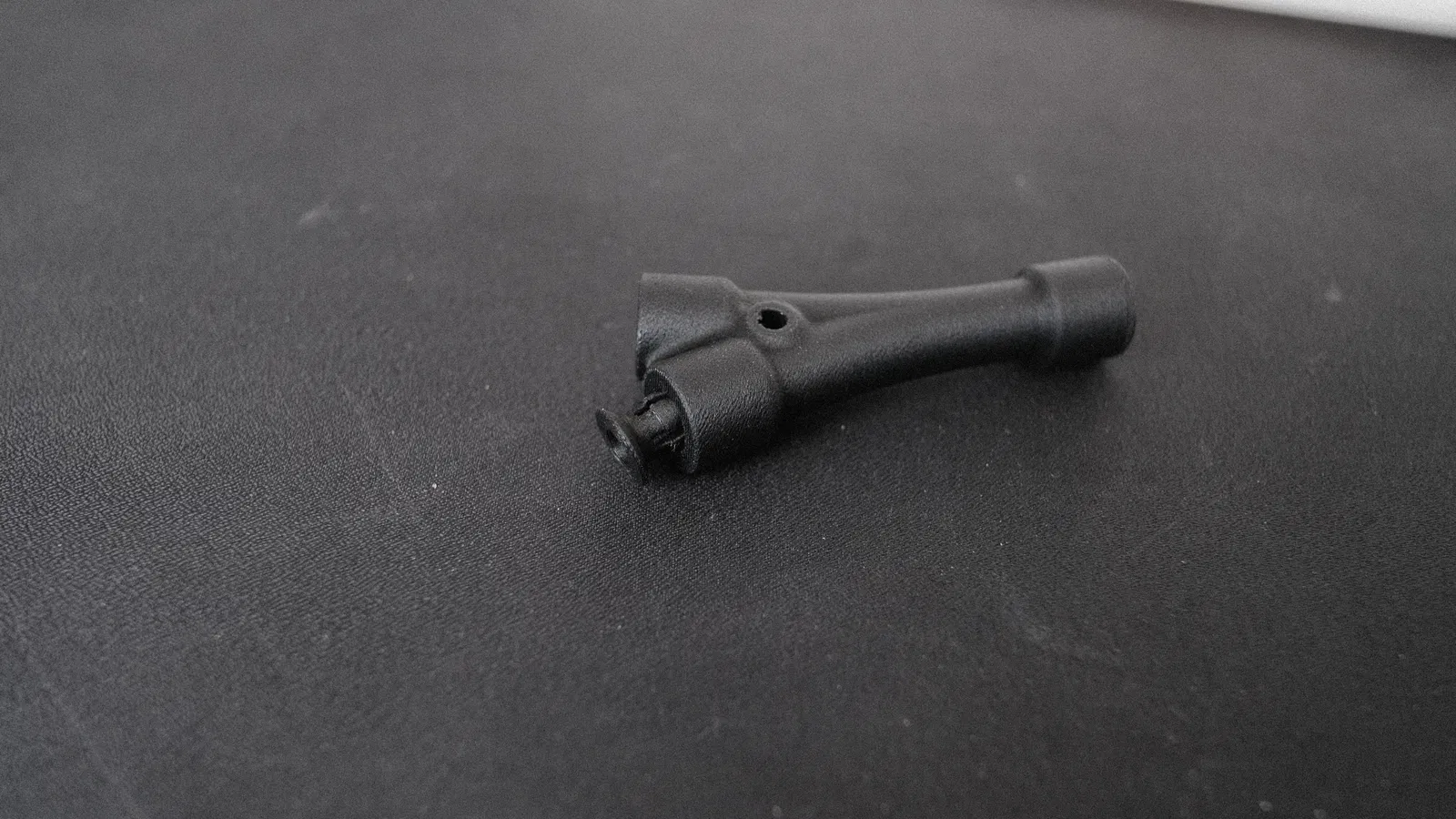

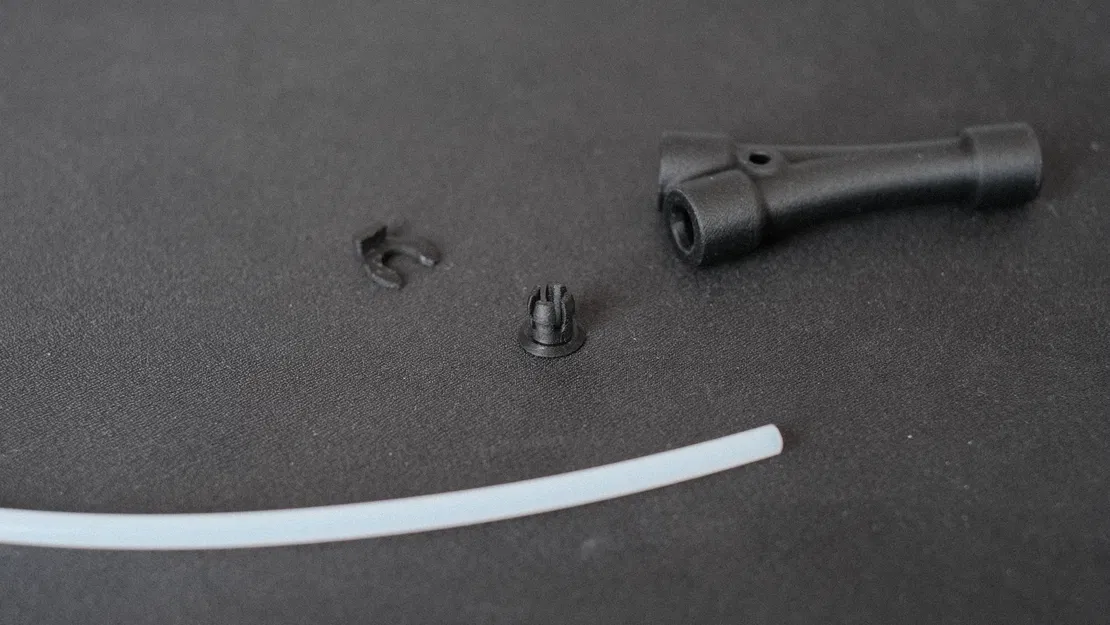

Bắt đầu bằng cách đẩy cái Release Ring vô cái Y-Splitter, rồi đẩy cái ống PTFE vô cái Release Ring, nhớ đẩy cái ống PTFE vô hết cỡ luôn nha (lay lay nhẹ để nó vô khớp). Kéo cái Release Ring ra một chút (0,5 mm) để bạn có thể đẩy cái Locking clip của Brandon vô. Hơi khó khít đó nhưng mà cái ống PTFE đó sẽ không có tự chạy ra được đâu.

Nếu bạn hay thay ống PTFE ra vô thì mấy cái này có thể bị bể đó nhưng mà còn tùy thuộc nhiều vào vật liệu bạn dùng để in nữa.

Nó không có gì to tát đâu nhưng mà là công sức chân chính đó.
