F16 TWP

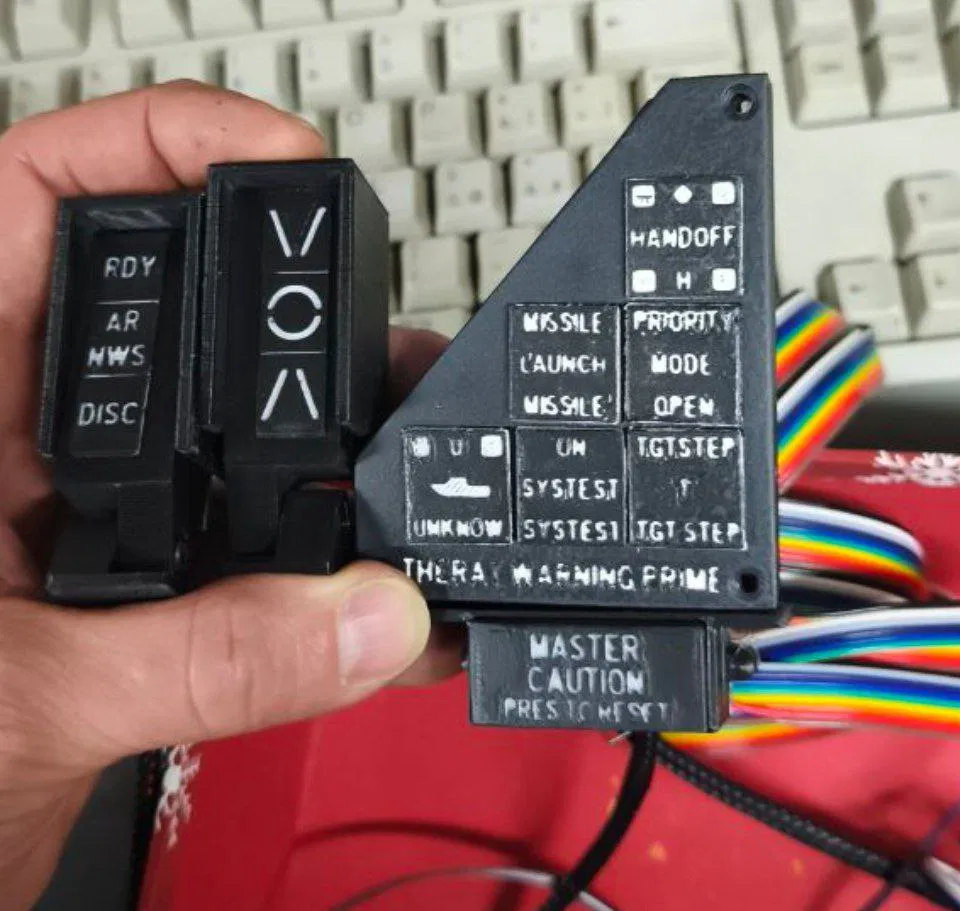

Mẫu F16 TWP (TWP có nút bấm và chức năng đèn). Hướng dẫn dùng Neptune4 nozzle 0.4, PLA/PETG, microbutton 6x6x10, LED 2.8–3mm mắc nối tiếp kèm điện trở 120Ω +5V, và các phần TWP_ledsupport/TWP2_Vetronite để canh lỗ PCB.
Mô tả
Mình dùng Neptune4, nozzle 0.4
Filament PLA hoặc PETG thì như nhau
6pz Microbutton 6x6x10
24 LED 2.8 hoặc 3mm, mỗi đèn được làm bằng 2 LED mắc nối tiếp và 1 điện trở 120 Ohm nối lên +5V

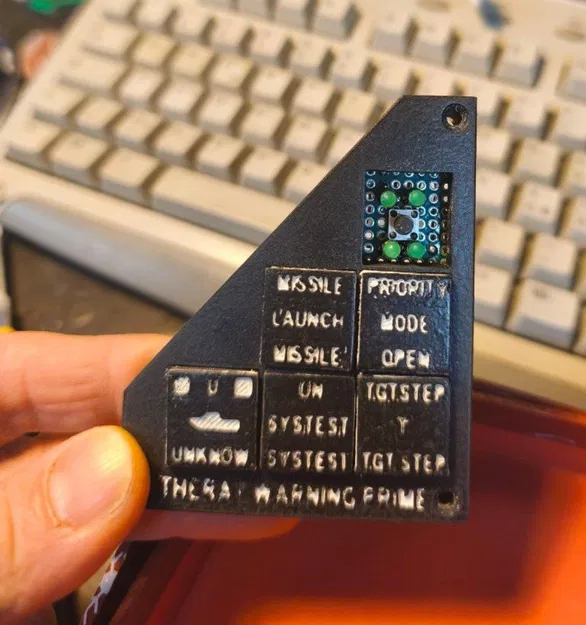

In 24 cái TWP_ledsupport, rồi dùng nó để lắp LED vào bên trong các nút bấm, phía trên PCB vetronite.

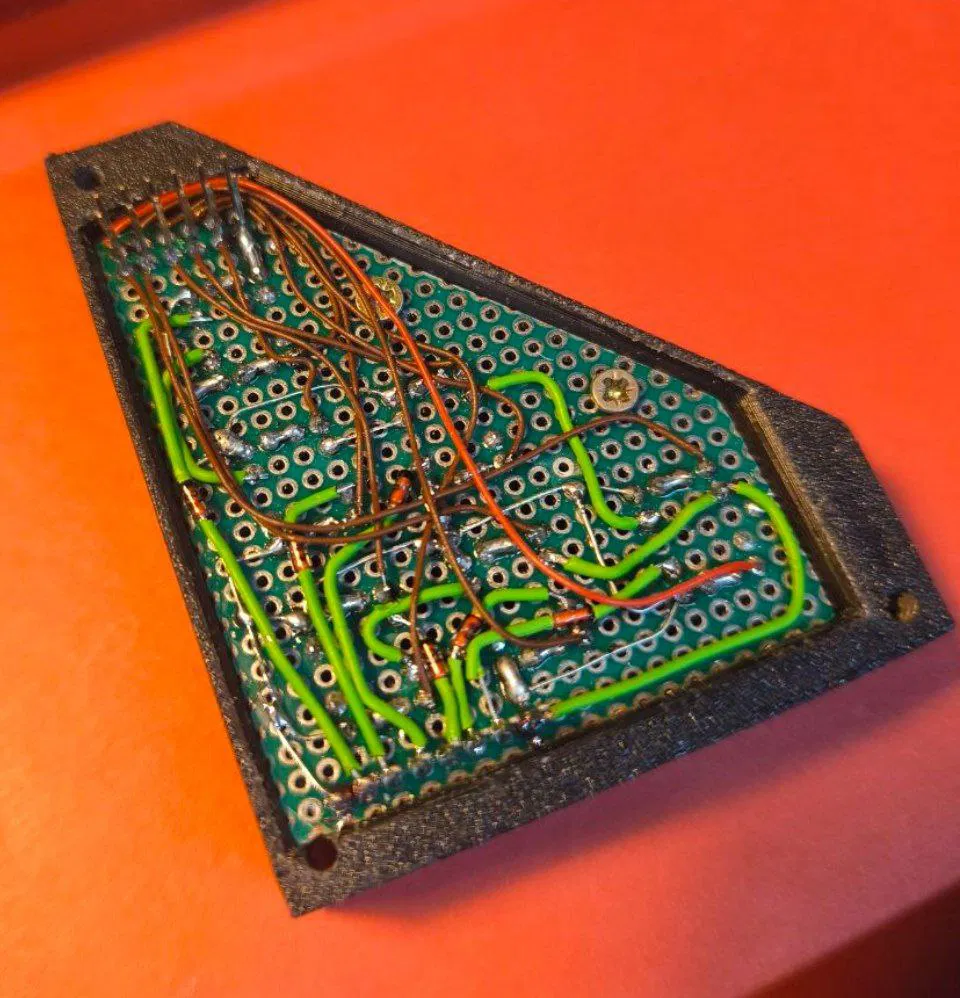

Cũng có TWP2_Vetronite, đây là một mask để cắt các lỗ 2.54 (multi holes), và canh đúng vị trí của các nút 6x6x10 (quan trọng là phải canh tâm lỗ của từng nút bấm).
Mình dùng PLA trắng để in phần label, sẽ khuếch tán ánh sáng tốt hơn loại trong (clear). Dùng một giọt keo để dán lên trên nút bấm.
