Tổng quan:

Nếu bạn thích thiết kế này, vui lòng bấm "LIKE". Cảm ơn

Các bộ phận của tủ Gen.1 không lắp vừa phiên bản này. Xin lỗi, đây là một thiết kế hoàn toàn mới.

Tính năng mới trong Storage Cabinet Gen.2:

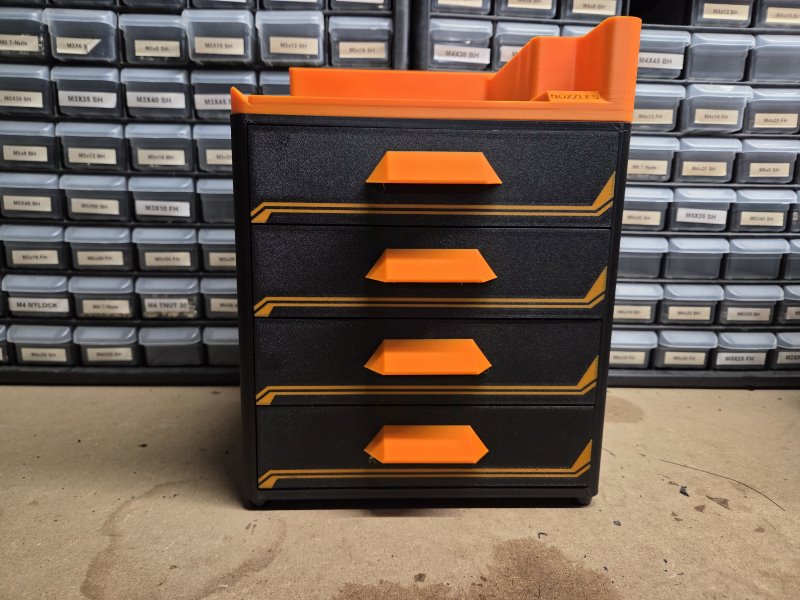

• Mặt trước ngăn kéo là chi tiết rời, cho phép dùng nhiều kiểu thiết kế khác nhau và có thể thay bất cứ lúc nào.

• Tủ đã được chỉnh kích thước để khớp pattern Gridfinity trong các ngăn kéo. Nhờ vậy bạn có thể tải nhiều kiểu drawer khác nhau để dùng với tủ này.

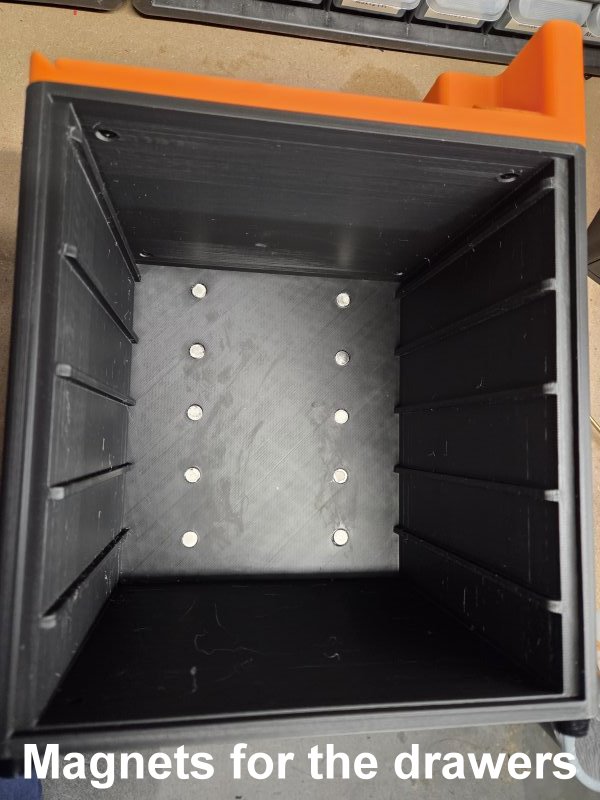

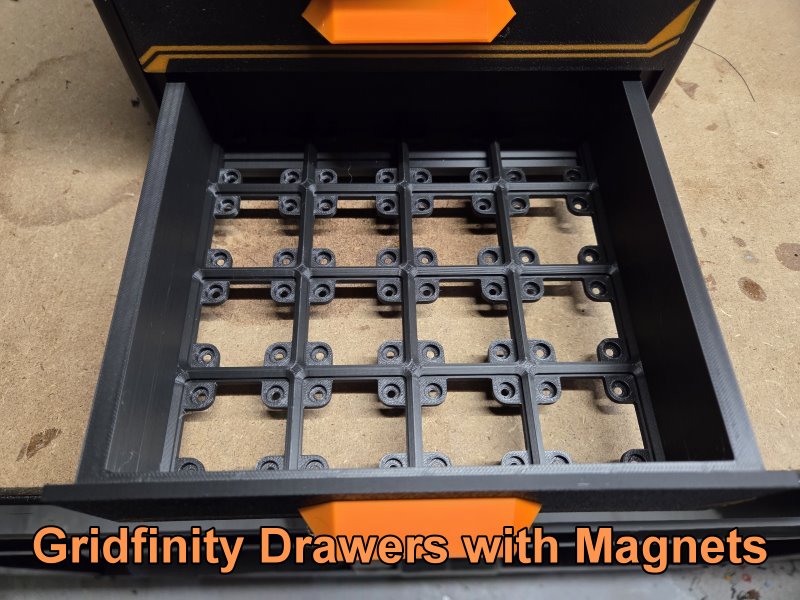

• Giờ có nam châm để giữ ngăn kéo đóng lại.

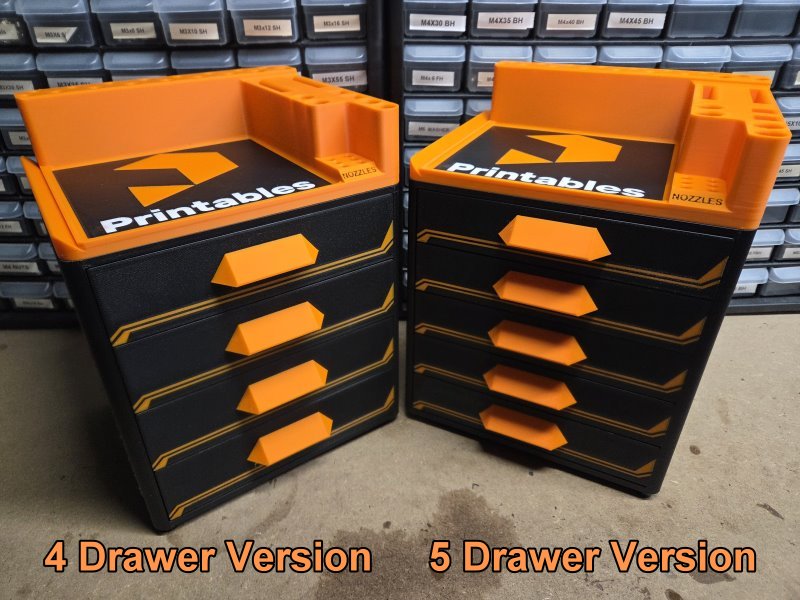

• Có phiên bản 4 ngăn kéo và 5 ngăn kéo. Cả hai có cùng footprint và có thể xếp chồng.

• Ngăn kéo có bản dùng nam châm và bản không dùng.

• Có kèm file STEP cho mặt trước ngăn kéo để bạn tự thiết kế drawer fronts theo ý mình.

• Ngăn kéo có nhiều bề ngang: center pull, 50mm, 100mm, 150mm.

Đây là phiên bản theo chủ đề Printables của mẫu 5 Drawer Storage Cabinet của mình. Ngoài ra cũng có bản 4 ngăn kéo dành cho ai muốn mỗi ngăn rộng rãi hơn.

Các phiên bản khác của Storage Cabinet.

• Và các tủ Gen.2 khác sẽ sớm ra mắt với nhiều theme khác nhau. Bạn cứ để lại bình luận gợi ý thêm theme nhé

Bản 5 ngăn kéo có thể xem TẠI ĐÂY.

Ngoài ra còn có các món khác dành cho tủ này.

• Bộ tay nắm ngăn kéo xem TẠI ĐÂY.

Mình cũng nhận làm logo custom nếu bạn muốn logo doanh nghiệp ở hai bên hông. Nhắn mình để biết thêm chi tiết. Cảm ơn.

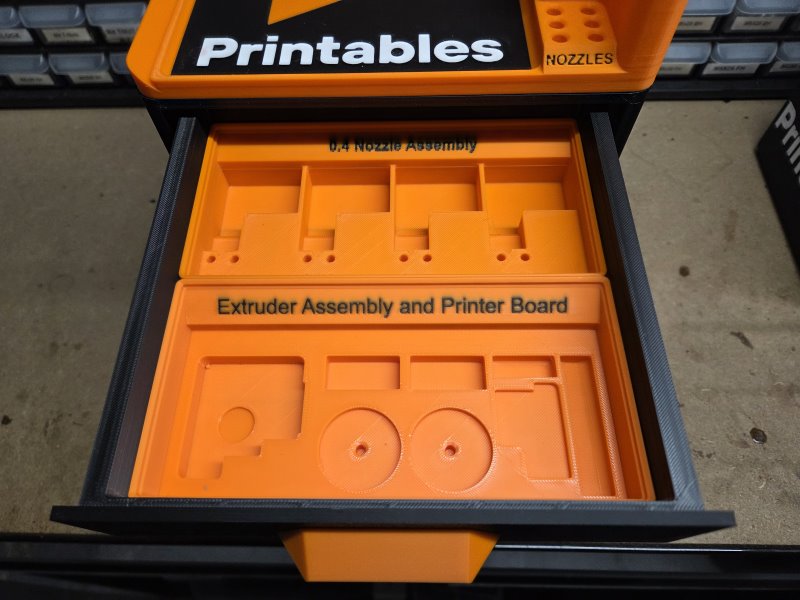

Thiết kế này đang là Work-In-Progress vì mình vẫn đang bổ sung thêm linh kiện và các mẫu tủ với logo khác. Mình làm tủ này đủ rộng để chứa các món phụ tùng nhỏ cho máy in 3D của bạn hoặc các hobby khác.

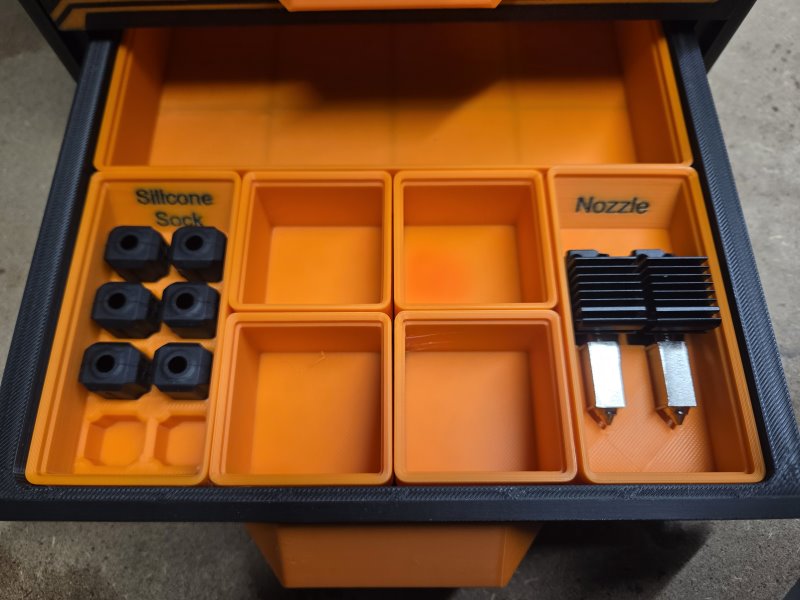

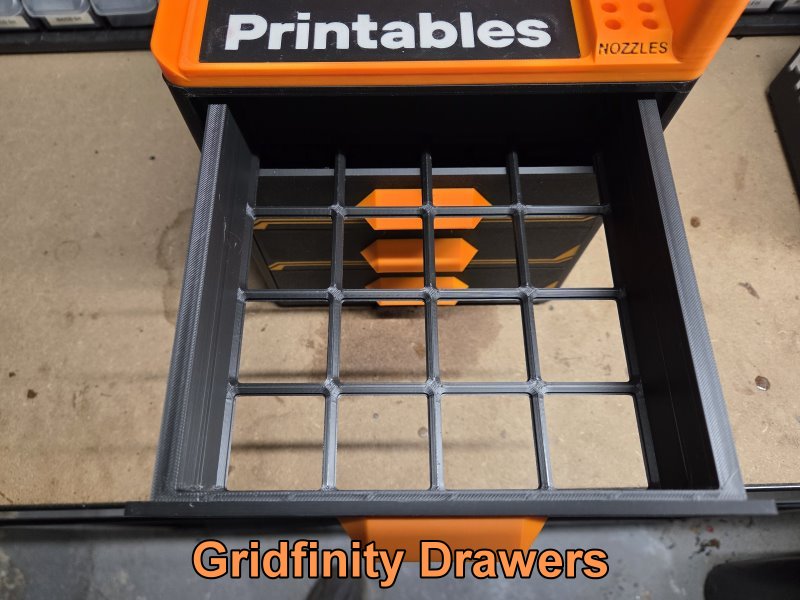

Các ngăn kéo trong tủ này cao 40mm. Phiên bản này được làm theo layout ngăn kéo Gridfinity. Có rất nhiều loại bins ngoài kia sẽ dùng được với giải pháp lưu trữ này.

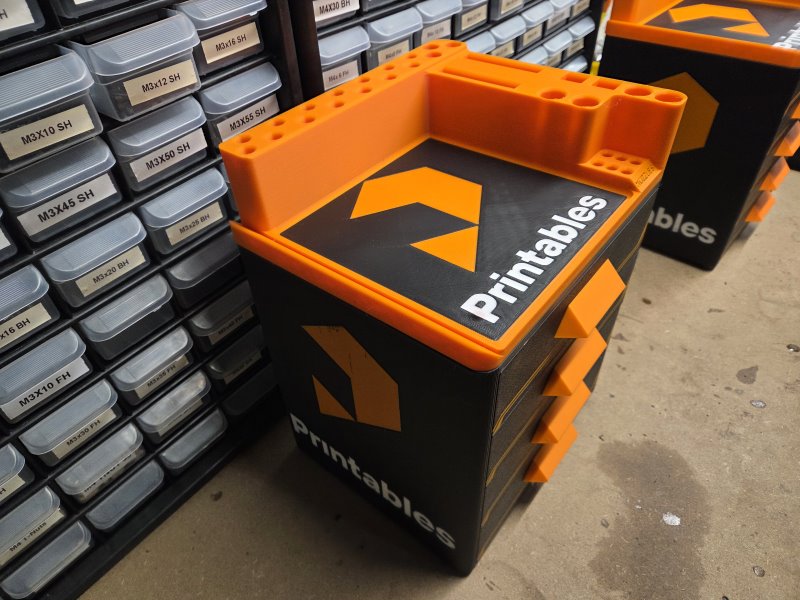

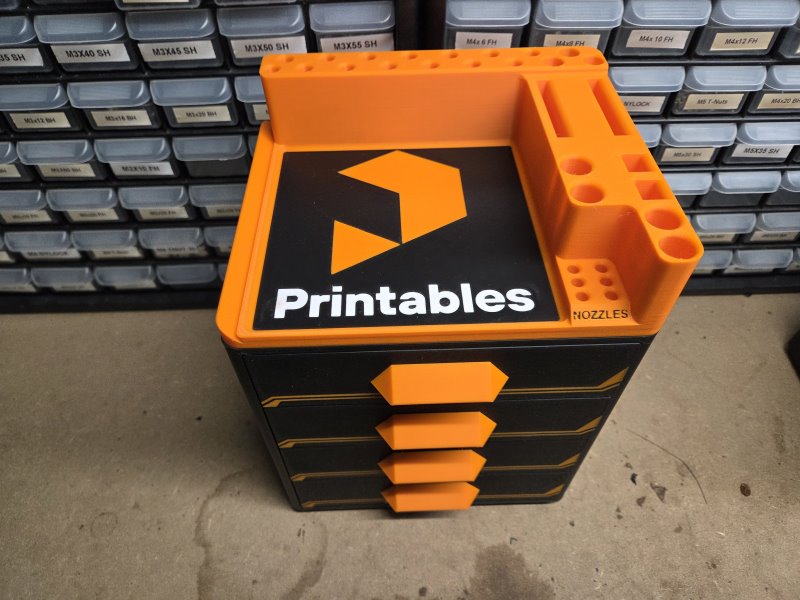

Có 1 file không có lỗ ở phần trên (không gắn tool tray ở trên), và 1 file có các lỗ mở ở phần trên. Có thể dùng để gắn tool tray hoặc để xếp chồng các tủ này.

P.S. Nếu bạn đã tải project này và có yêu cầu gì, cứ liên hệ mình hoặc để bình luận để gửi request.

Cảm ơn bạn đã ủng hộ!

Parts:
Fasteners Needed:

• 10 - Vít M3x10 hoặc 12mm đầu bằng (Flat head) cho mặt trước ngăn kéo và tay nắm.

• 4 - Vít M4x8mm đầu bằng (Flathead) cho tool tray

• 20 - Nam châm 10x2 mm

• 320 - Nam châm 6x2mm cho các ngăn kéo (nếu bạn dùng ngăn kéo có nam châm)

• Chân đế: Bất kỳ loại chân cao su bắt vít đường kính 25mm hoặc nhỏ hơn đều dùng được nếu bạn muốn gắn chân. Ví dụ (https://www.amazon.com/dp/B08PCF9VQ1?ref=ppx_yo2ov_dt_b_product_details&th=1)

Thiết lập in 3D:

Kích thước hoàn thiện: rộng 215.60 x sâu 210 x cao 182

Hướng đặt khi in:
Cabinet - đặt nằm ngửa (trên lưng) và Không Supports - Để làm phần LOGO bạn sẽ cần máy in đa màu. Để tô màu logo theo theme, hãy load Main Cabinet vào slicer và sơn phần lõm nhỏ bằng EDGE DETECTION. Phần lõm đủ để slicer nhận edge detection. Mình làm lõm tối thiểu để giảm nhu cầu supports.
Drawers - đặt mặt đáy xuống - Supports
Inlays - đặt mặt đáy xuống - Supports
Handles - để slicer tự quyết

Tool Tray - đáy xuống

In:

• Main Body: layer height 0.20, cubic infill 15%, đặt mặt sau tủ xuống build surface

• Drawers: layer height 0.20, cubic infill 15%, đặt đáy ngăn kéo xuống build surface

• Drawer Fronts: layer height 0.20, cubic infill 15%, đặt mặt trước ngăn kéo xuống build surface

• Drawer Handles: layer height 0.20, cubic infill 15%, sẽ thay đổi tùy loại tay nắm, để slicer tự quyết

• Tool Tray: layer height 0.20, cubic infill 15%, Không Supports

Mình đã bỏ rất nhiều công sức cho mẫu này và rất muốn được thấy các bản MAKES!
