Đế/nắp USB nightlight mini cho Soy Fish Lamp của HH

Bóng đèn công suất thấp làm mình thấy thiết kế Soy Fish Lamp của HH nổi bật hẳn lên, vì độ sáng giảm giúp nhìn rõ mọi chi tiết trên chụp đèn. Cái hay nữa là nó giảm đáng kể lượng nhiệt tỏa ra trong đèn.

Mình đã thiết kế lại phần ruột của nắp (gần như y hệt, chỉ cao hơn một chút) để vừa một sợi cáp USB male-to-female, dùng như “socket” cho các loại USB nightlight 5v cỡ 1W hoặc tương tự—mấy cái này khá dễ kiếm trên Amazon hoặc Ali Express v.v.

Sợi cáp USB chính xác mà mình thiết kế theo là cáp Pro Signal (PSG91458), bạn có thể tìm trên Element 14 hoặc CPC. Tuy nhiên, phần giữ đầu USB là kiểu lắp hơi côn (tapered fit) nên khả năng cao cũng vừa nhiều loại cáp khác, ví dụ mấy sợi từ USB Gear (nếu bạn thử được thì cho mình biết với nha!).

Kích thước phần vỏ cao su của đầu female USB của sợi cáp mình dùng là:

• Rộng 17.15mm

• Dày 9.75mm

• Cao 27.75mm

Mọi thứ còn lại y như bản gốc và vẫn vừa đúng chụp đèn cá (fish lampshade) và con ốc (screw) như thiết kế ban đầu.

Hướng dẫn in

Làm theo hướng dẫn in và lắp ráp cho phần Lampshade và Screw từ Soy Fish Lamp của HH, và bỏ qua phần cap cùng toàn bộ chi tiết của nó.

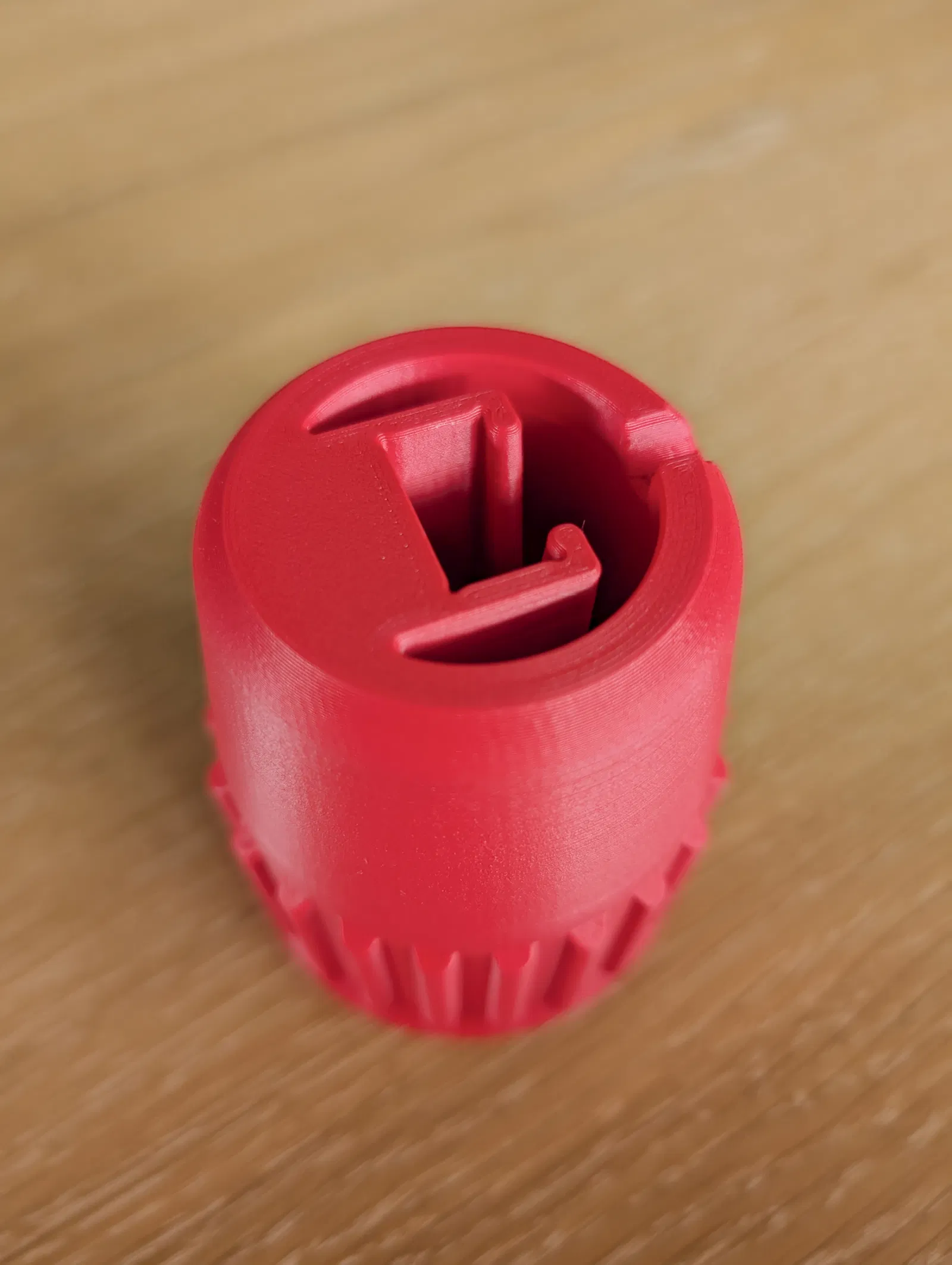

In phần Cap (USB holder) đã chỉnh sửa và cái kẹp giữ cáp (cable clip) với thông số:

• Layer height 0.16mm (để ren bắt hoạt động mượt)

• 3 walls

• 15% Gyroid infill density

Lắp ráp

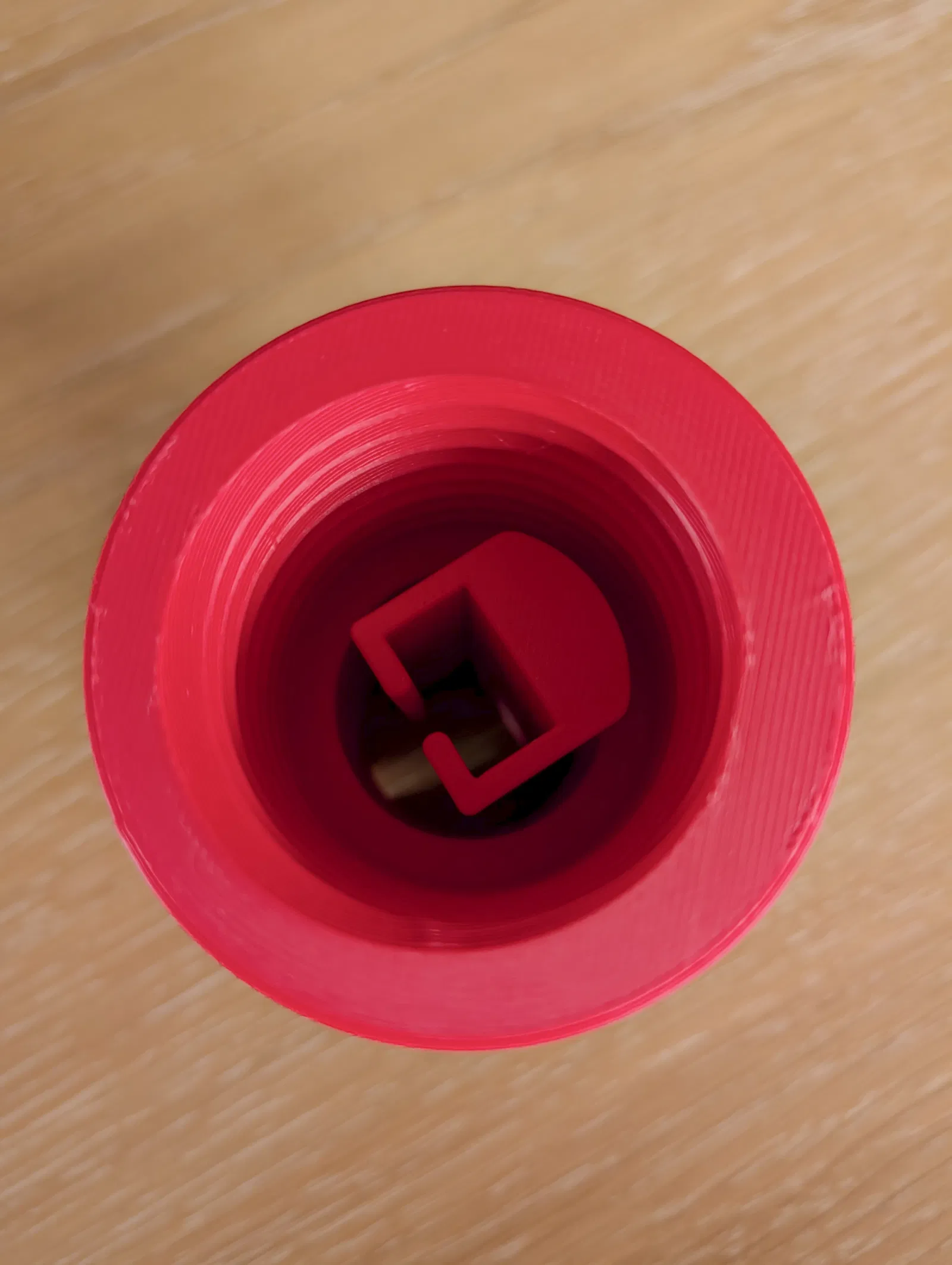

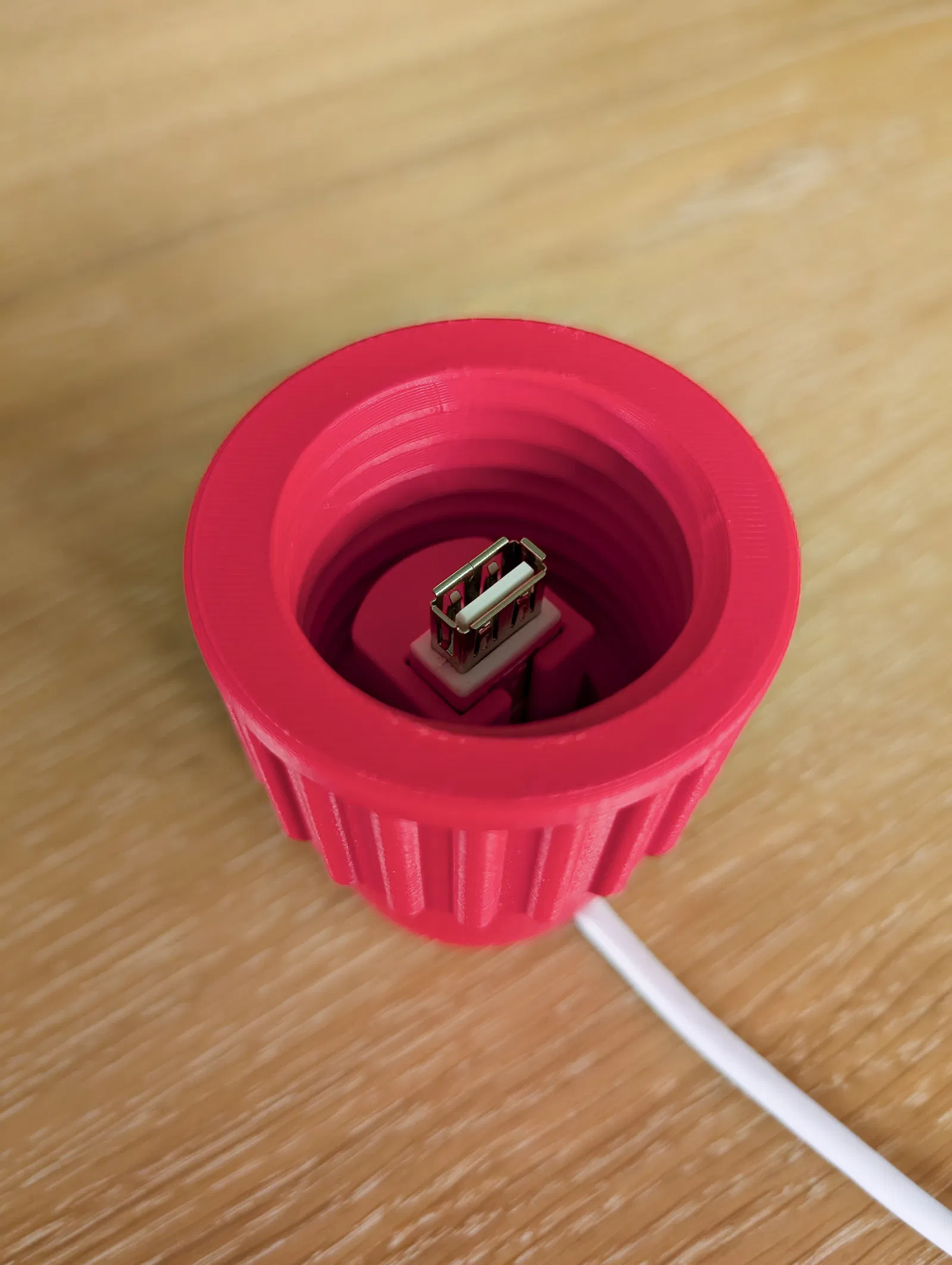

Luồn đầu male của cáp USB xuyên qua USB socket holder cho tới hết, rồi nhét đầu female vào cho tới khi nó khít bên trong phần đế đèn.

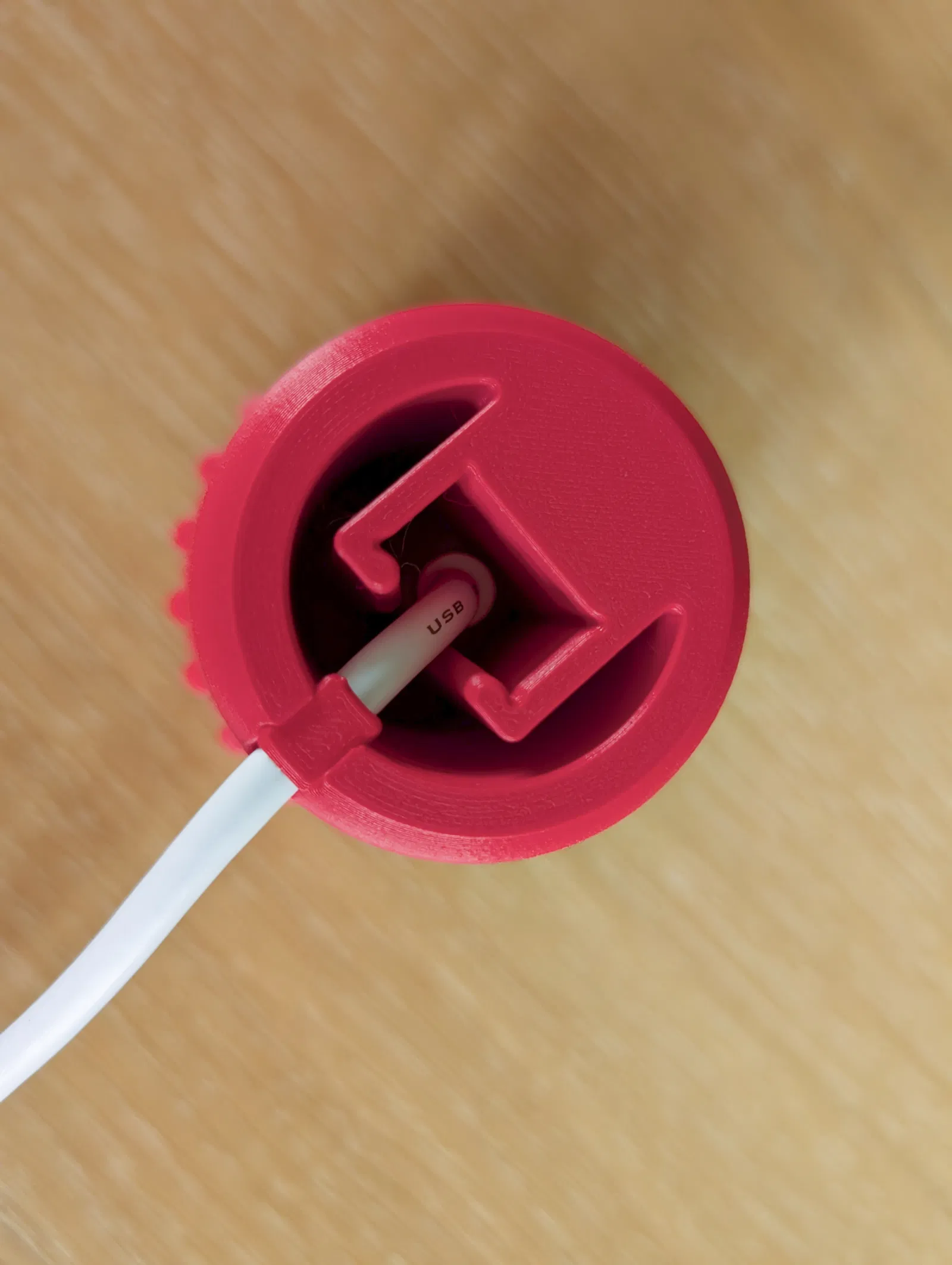

Sau đó cho dây đi qua cable holder và gài cable clip vào rãnh để cố định lại.

Nếu bạn muốn làm thêm (tùy chọn), bạn có thể đấu thêm một công tắc (switch) trực tiếp trên dây USB để bật/tắt inline. Xem bài này để có hướng dẫn chi tiết về cách đấu dây đúng. Đa số công tắc inline là dạng terminal bắt vít nên không cần hàn, nhưng bài có nói rõ cách đấu đúng, ví dụ chỉ cắt và nối dây đỏ “power” qua công tắc, còn 3 sợi dây USB còn lại giữ nguyên và đi vòng sang bên.

Cần có

• Soy Fish lampshade và Screw từ Soy Fish Lamp của HH

• 1 x Cáp USB male-to-female

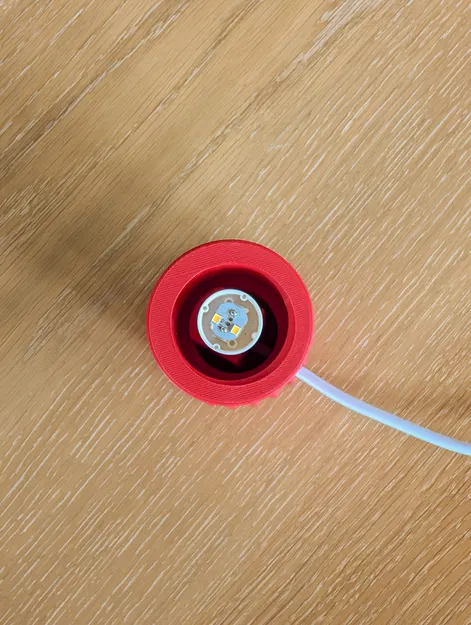

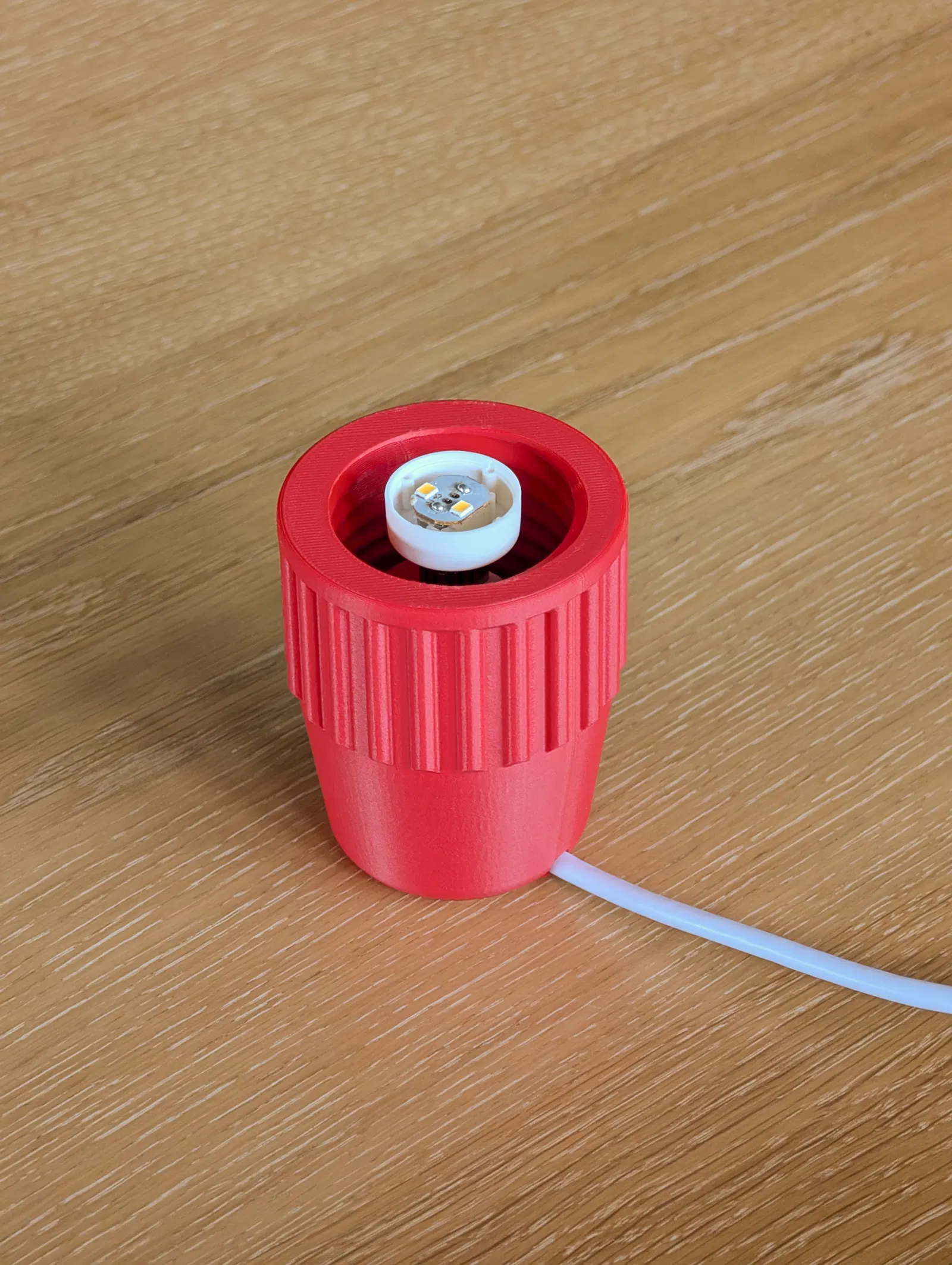

• 1 x USB nightlight hoặc LED chạy USB kích thước tương tự (~khuyến nghị 1W)

• 1 x Inline cord switch (tùy chọn)
