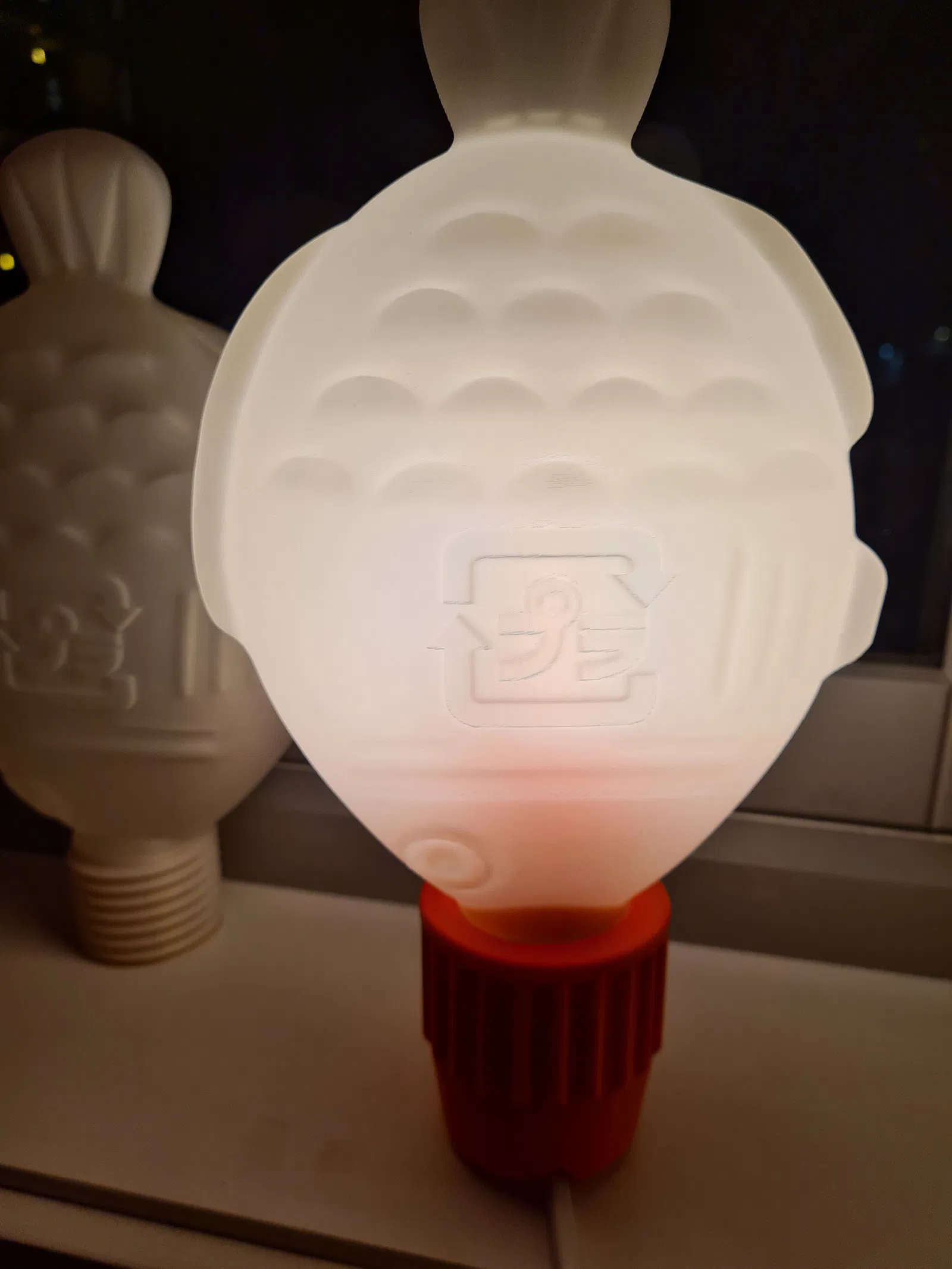

Đèn cá Soy (bản reworked/cải tiến)

Tùy chỉnh model:

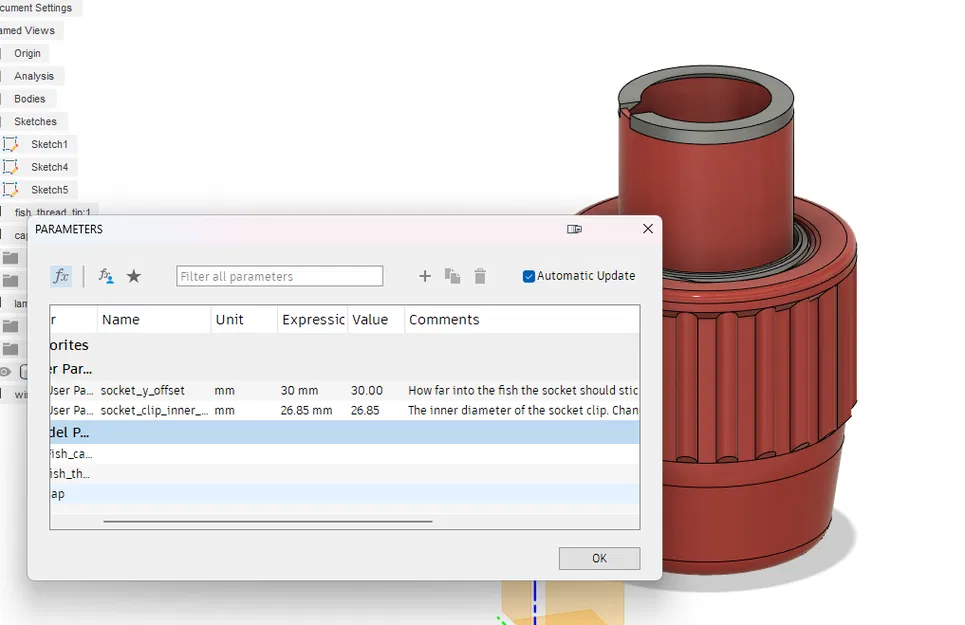

Nếu bạn muốn tùy chỉnh model, mình có để sẵn 2 user-parameters trong file Fusion 360: Socket clip diameter và socket y offset để thay đổi mức độ bóng đèn chui sâu vào trong đèn tới đâu (xem hình). Nếu muốn chỉnh các tham số này trong Fusion 360 thì vào Modify > Change Parameters.

Cài đặt in

Cá:

Mình in phần con cá ở vase mode với 0.8mm extrusion width và 0.10mm layer height. Mình cũng in với 2 bottom layers và thêm brim để bám bàn in tốt hơn. Layer height ảnh hưởng rõ ở phần gần đỉnh con cá khi model bắt đầu bẹt ra, đồng thời giúp giấu vân layer khi nó hoạt động như một tấm khuếch tán ánh sáng. Mình dùng Prusament vanilla white PLA vì nó hơi trong mờ. Khuyên bạn in thử một ống trụ nhỏ ở vase mode để xem ánh sáng xuyên qua thế nào trước khi in nguyên cái.

Nắp (Cap): Có thể bạn nên dùng filament chịu nhiệt tốt hơn nếu bạn dùng bóng sáng hơn.

Mấy phần còn lại: \_(ツ)_/

Cách lắp ráp

• Dán con cá vào con vít. Có một rãnh nhỏ để con cá khớp vừa khít.
• Chuẩn bị một đui đèn E14 có thể lọt qua lỗ 33mm ở phần đế.
• Chuẩn bị một bóng LED E14 có thể lọt qua lỗ 38mm của phần vít/cá. Đừng dùng bóng tỏa nhiều nhiệt vì nhựa có thể bị chảy. Mình khuyên dùng LED dạng “candle” warm white (2700k) công suất 2–5W (watt thực, không phải watt tương đương) (xem link bên dưới).
• Luồn đui đèn qua ống của phần nắp.
• Gắn cái clip vào đúng vị trí quanh đui (hoặc không cần nếu bóng của bạn nằm sát mép và bạn thấy vậy ổn).
• Kẹp dây điện vào khe ở mặt dưới của nắp bằng cách đẩy cái nêm từ phía trong ra, để phần bo tròn hướng ra ngoài.

Links:

• Socket with cable and switch
• Bulb
