Bơm bánh răng ngoài DIY dùng máy khoan (DIY External Gear Drill Pump)

Đây là một dự án DIY External Gear Drill Pump hoàn chỉnh – một bơm thể tích (positive displacement) nhỏ gọn, tiện mang đi, dùng máy khoan pin phổ thông làm nguồn lực (không cần motor, không cần pin rời).

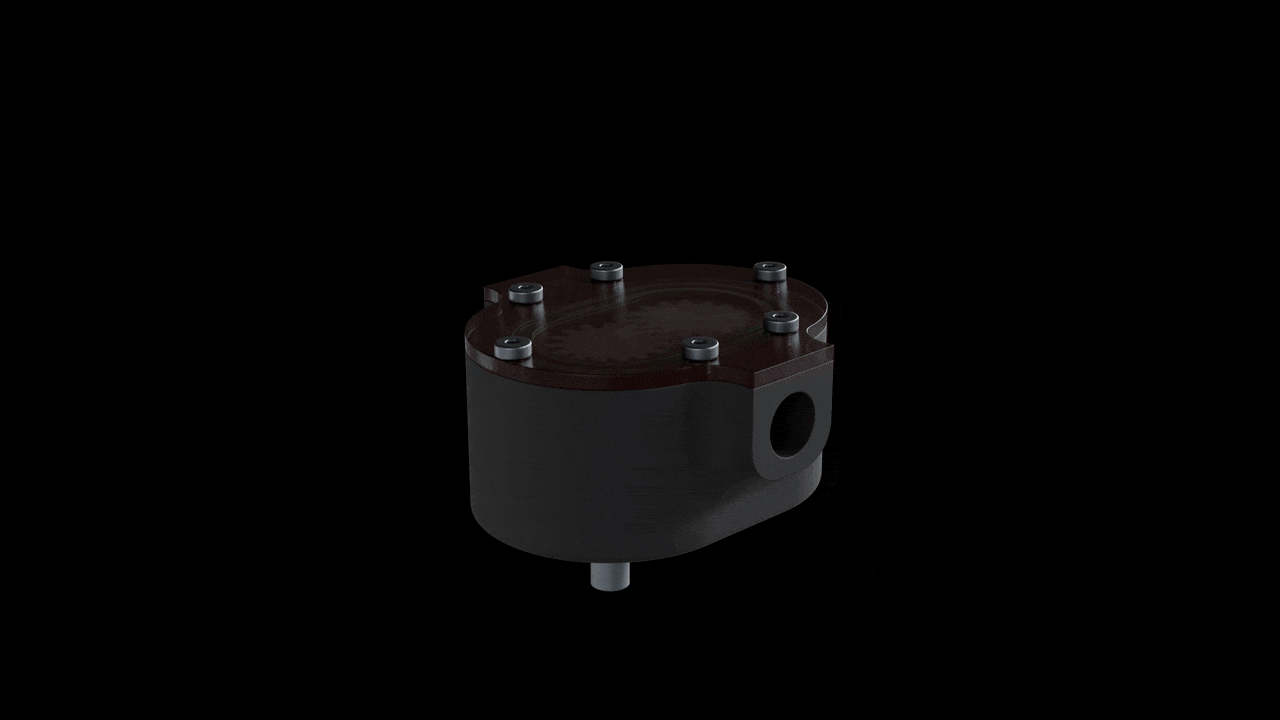

-> có kèm file FreeCAD dạng animation

Tính năng nổi bật

• Lưu lượng: tối đa ~2 L/phút (tùy RPM của máy khoan) [đo ở điều kiện hút thẳng đứng 20 cm]

• Tổng khối lượng khi lắp đủ (kèm nút đồng + ống 20 cm): 211 g (phần bơm cốt lõi < 200 g)

• Bánh răng: quadruple helical (góc helix 35°) – in bằng PETG, Ø 22.5 mm × cao 20 mm, cực kỳ ít ồn và ít xung (pulsation)

• Kín nước: vỏ dày 15 mm với gioăng mềm TPU tích hợp, thấm Dichtol (bịt lỗ rỗ < 0.1 mm), và đồ gá canh khe hở khí 0.2 mm chính xác

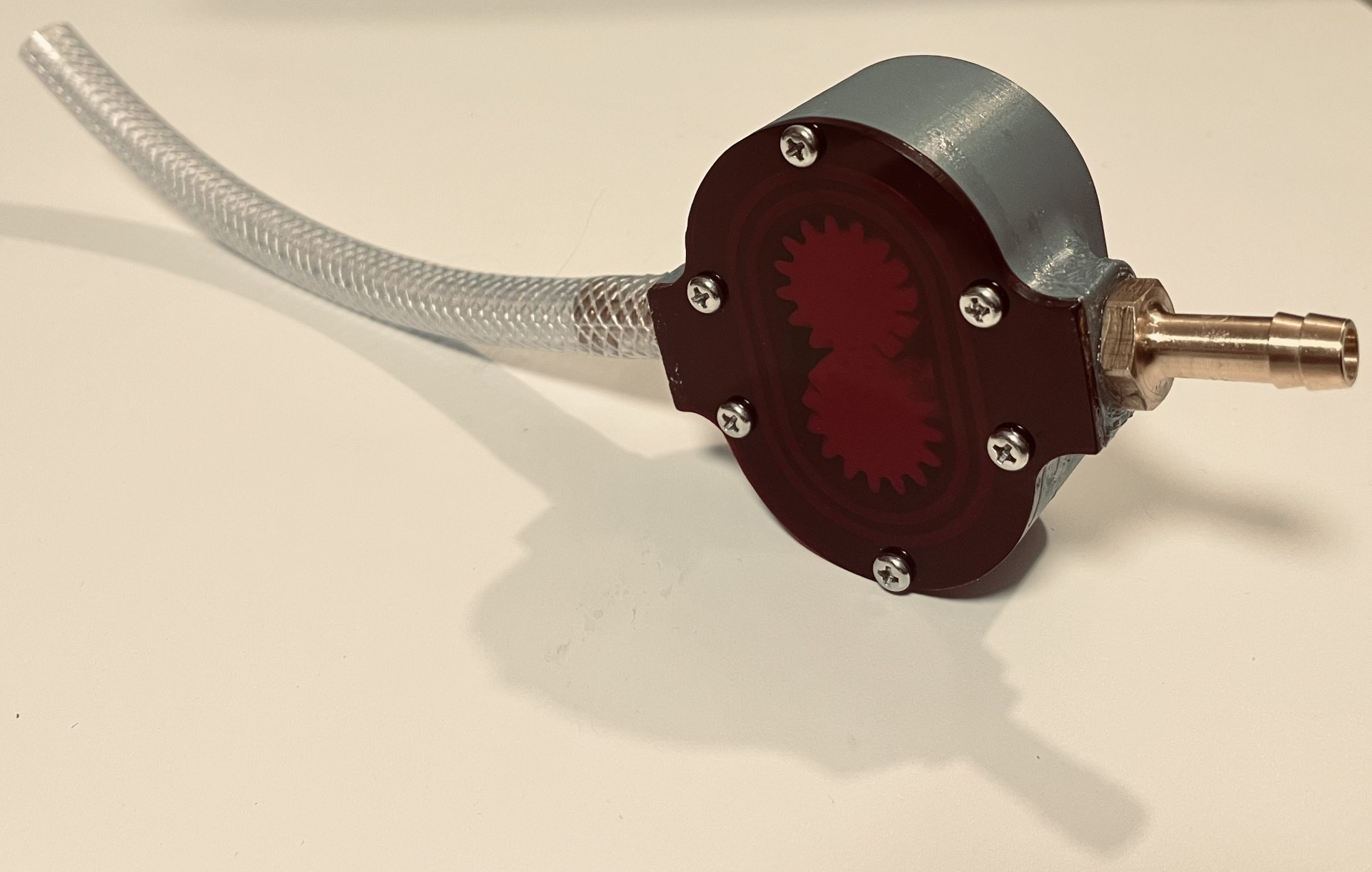

• Quan sát trực quan: nắp trên acrylic (PMMA) trong suốt gia công CNC

• Lắp ráp: tổng cộng chỉ 14 chi tiết, gồm 6× vít M4×8 mm, 2× bạc đạn kín SKF 608-2RSH, 2× trục nhôm 8 mm (dài 50.00 mm & 25.10 mm, mài dạng D-shape)

• Truyền động: gắn trực tiếp vào đầu kẹp (chuck) của máy khoan

• Độ ồn: Không. Bạn chỉ nghe tiếng máy khoan thôi. Hết.

Thiết lập in (khuyến nghị)

• Vật liệu: PETG (bôi trơn tốt & kháng nước)

• Chiều cao lớp: 0.1–0.15 mm (bánh răng); phần còn lại: 0.2–0.25 mm

• Perimeters: 4+

• Infill: 25 % (3D honeycomb)

• Supports: chỉ cần cho phần vỏ (case), ưu tiên organic

• Hậu xử lý: quét/chấm dung dịch thấm Dichtol (của Diamant Polymer Solutions) để đạt chống thấm hoàn toàn

File đi kèm

• .3mf full assembly

• .3mf cho tất cả chi tiết in được

• .dxf cho nắp acrylic

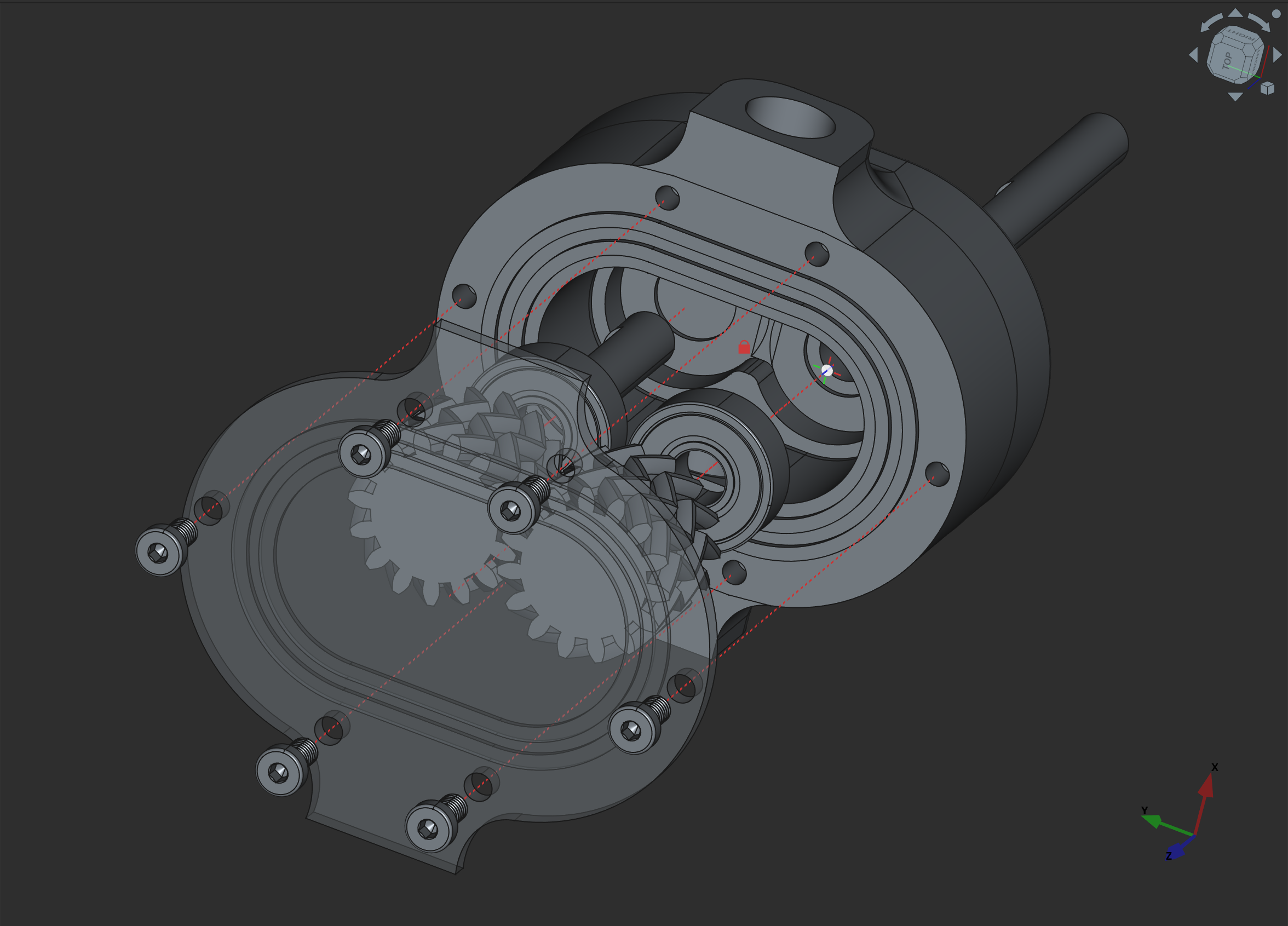

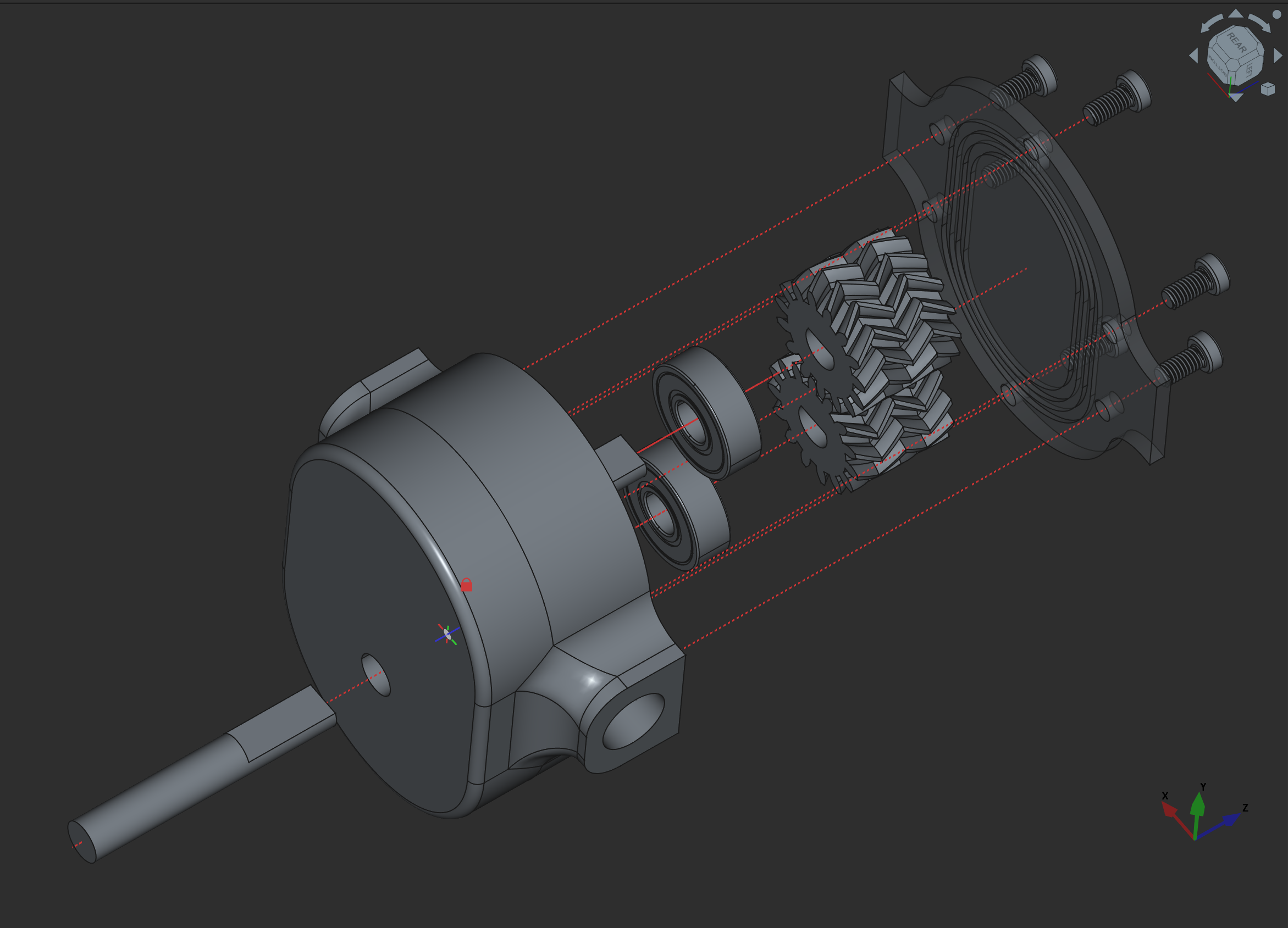

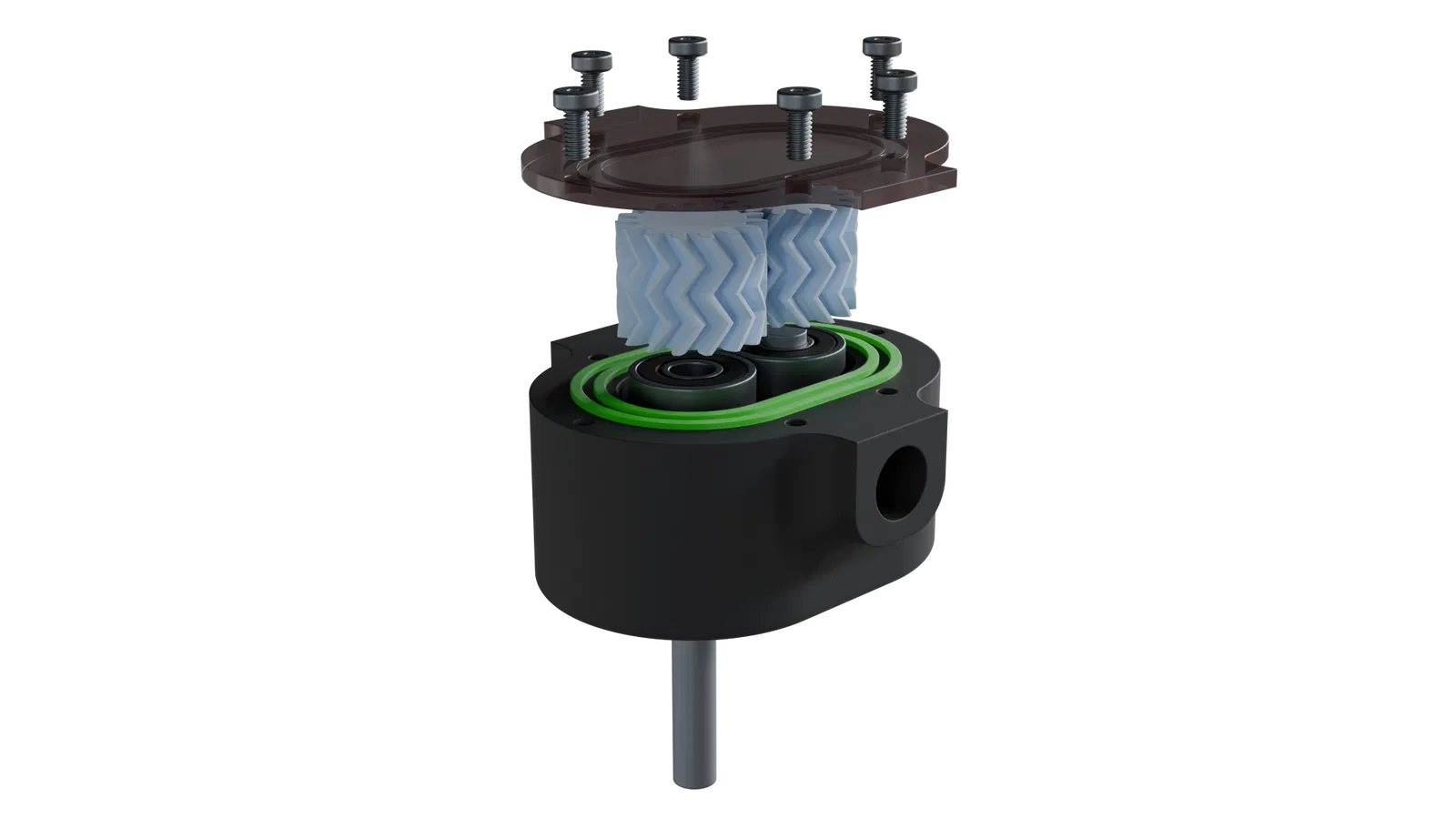

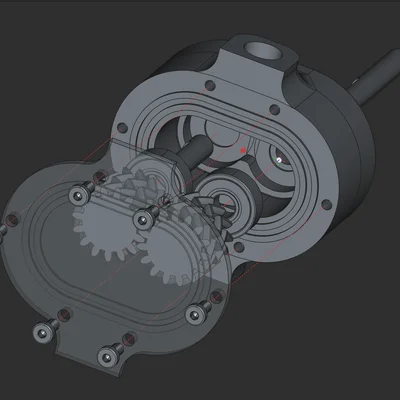

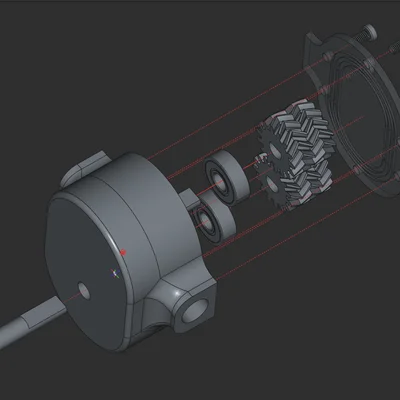

• .FCStd full assembly (chuyển động, exploded view, v.v.)

Vật tư bổ sung & mẹo để ra kết quả ngon
Để bền và chạy ổn định hơn, bạn có thể cân nhắc các món tùy chọn sau:

• Nút vặn bằng đồng (ren G1/4", đường kính ngoài ~13 mm) để nối đầu vào/ra chắc chắn, chống ăn mòn

• Ống mềm 20 cm để chuyển chất lỏng cho tiện

• Keo epoxy – dùng ít thôi, bôi bên ngoài khu vực lỗ vít quanh nút đồng để làm cứng vùng đó và phân bổ lực truyền lên thành vỏ tốt hơn. Nếu không, các lớp có thể bị nứt, nên vặn thật nhẹ tay.
  Ngoài ra, dùng epoxy để cố định bạc đạn trên trục bánh răng và dán bạc đạn vào trong vỏ

• Keo trám trong suốt (silicone adhesive trong) để tăng kín mép nếu cần

• Băng PTFE (băng Teflon quấn ren) – quấn 1 vòng trên ren nút đồng để chống rò

• Silicone spray – xịt nhẹ lên bánh răng và trục sau khi in để giảm ma sát thêm và mượt lâu dài hơn

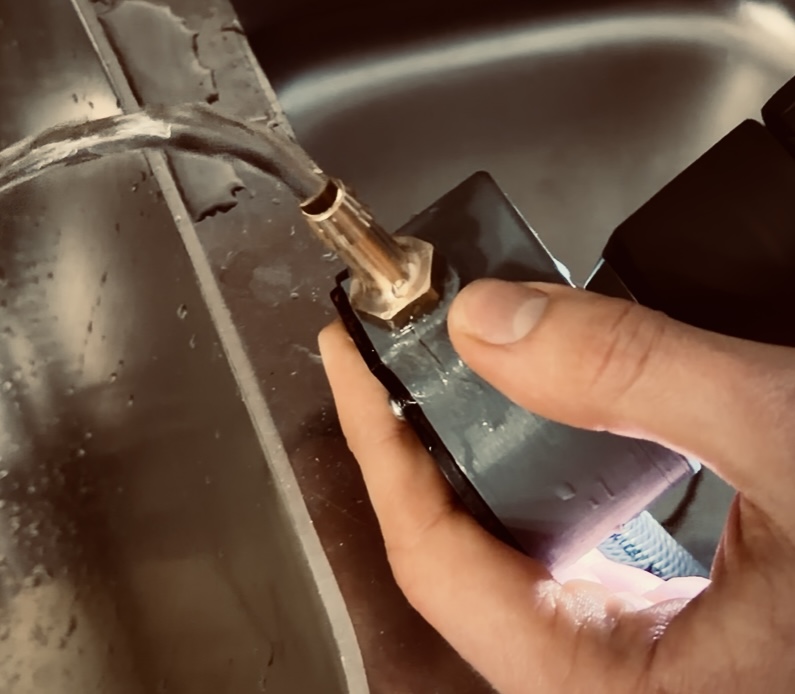

Đã test với nước – tự mồi dễ, không thấy rò. Với dầu/chất lỏng nhớt thì còn có thể chạy tốt hơn. Mình mở cho mọi người remix, cải tiến hoặc làm biến thể (lưu lượng khác, vật liệu khác). Rất hoan nghênh góp ý!

License: Creative Commons – Attribution (CC-BY 4.0) – thoải mái chia sẻ, chỉnh sửa và dùng thương mại miễn là ghi nguồn.

In xong là bơm, bơm rồi là mê! 🚀
