Hướng dẫn Lightbox – “Kiley”

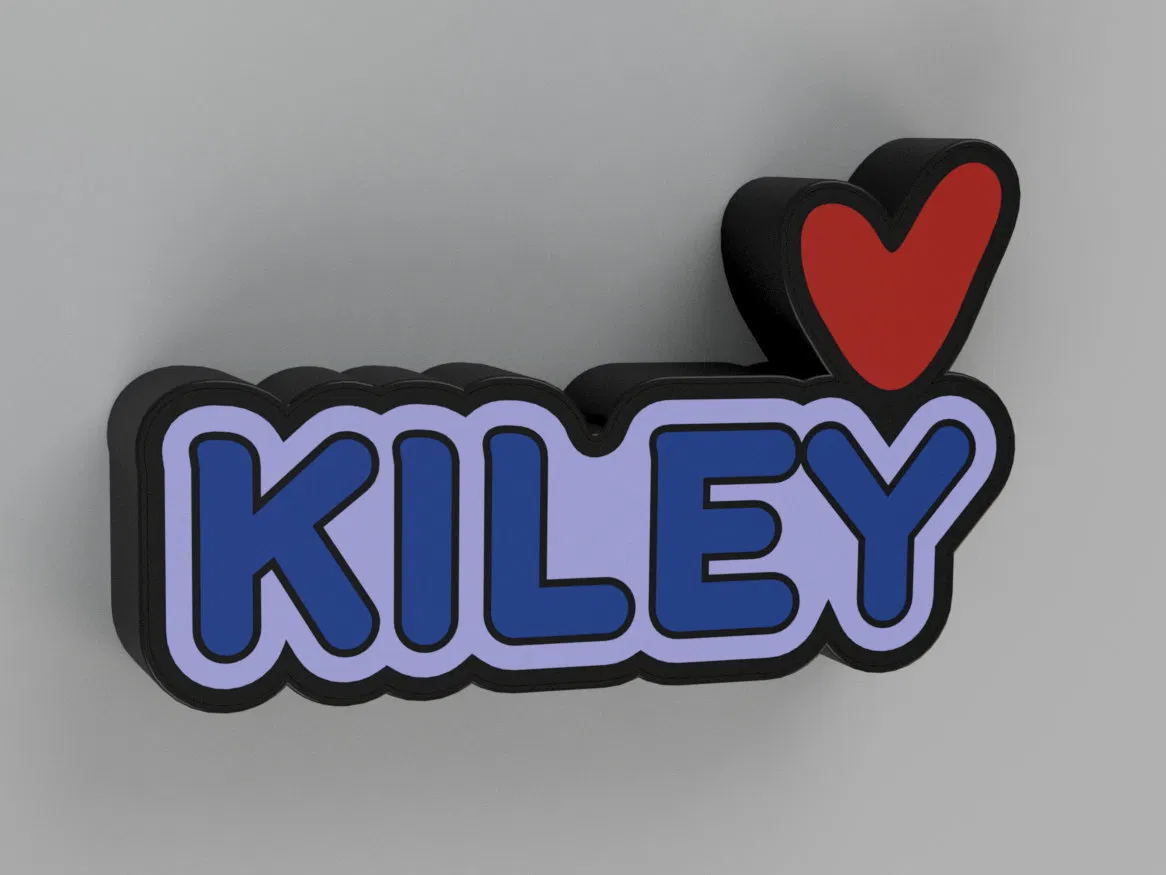

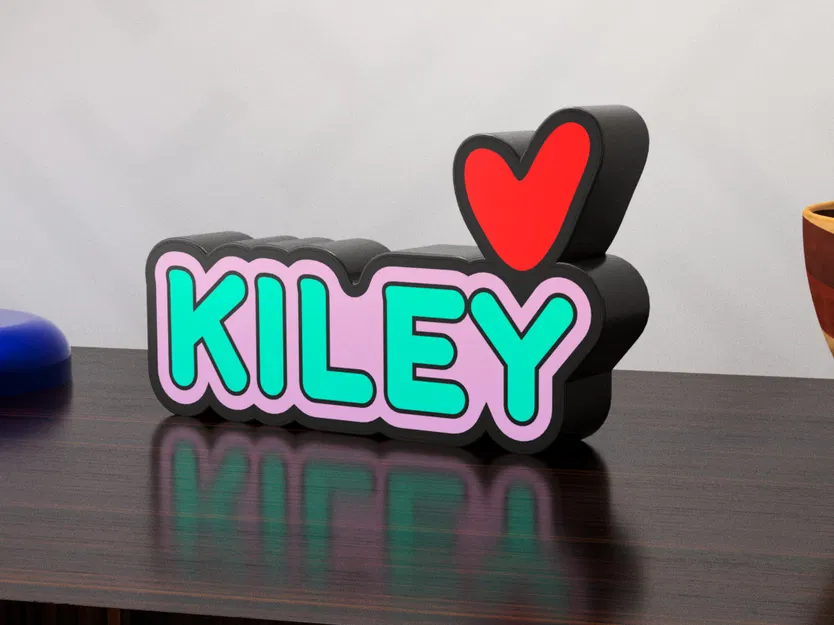

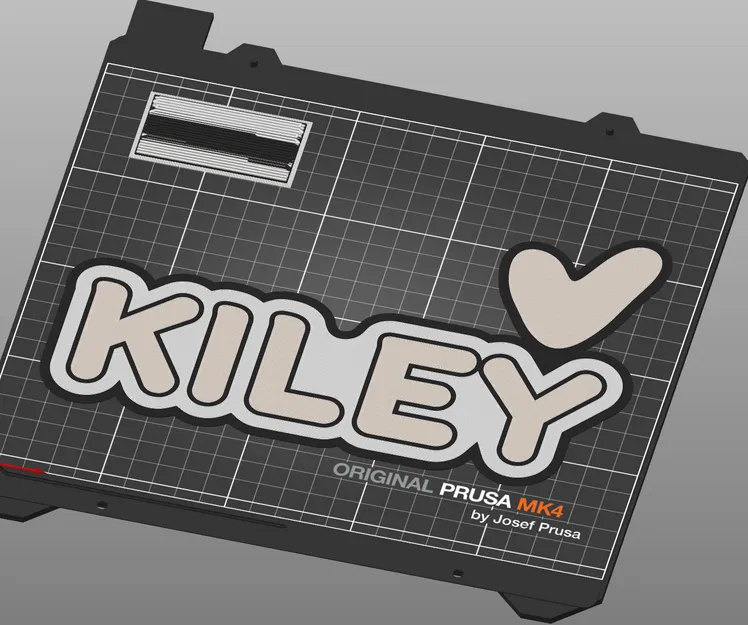

Lightbox này được làm theo yêu cầu, với tên Kiley. Phần diffuser được in bằng hai loại filament truyền sáng khác nhau—ví dụ warm white và E-Sun white. Bạn có thể dùng bất kỳ filament translucent nào khác, miễn là không được trong suốt hoàn toàn. Filament trong suốt hoàn toàn sẽ làm mất hiệu ứng tán sáng mềm.

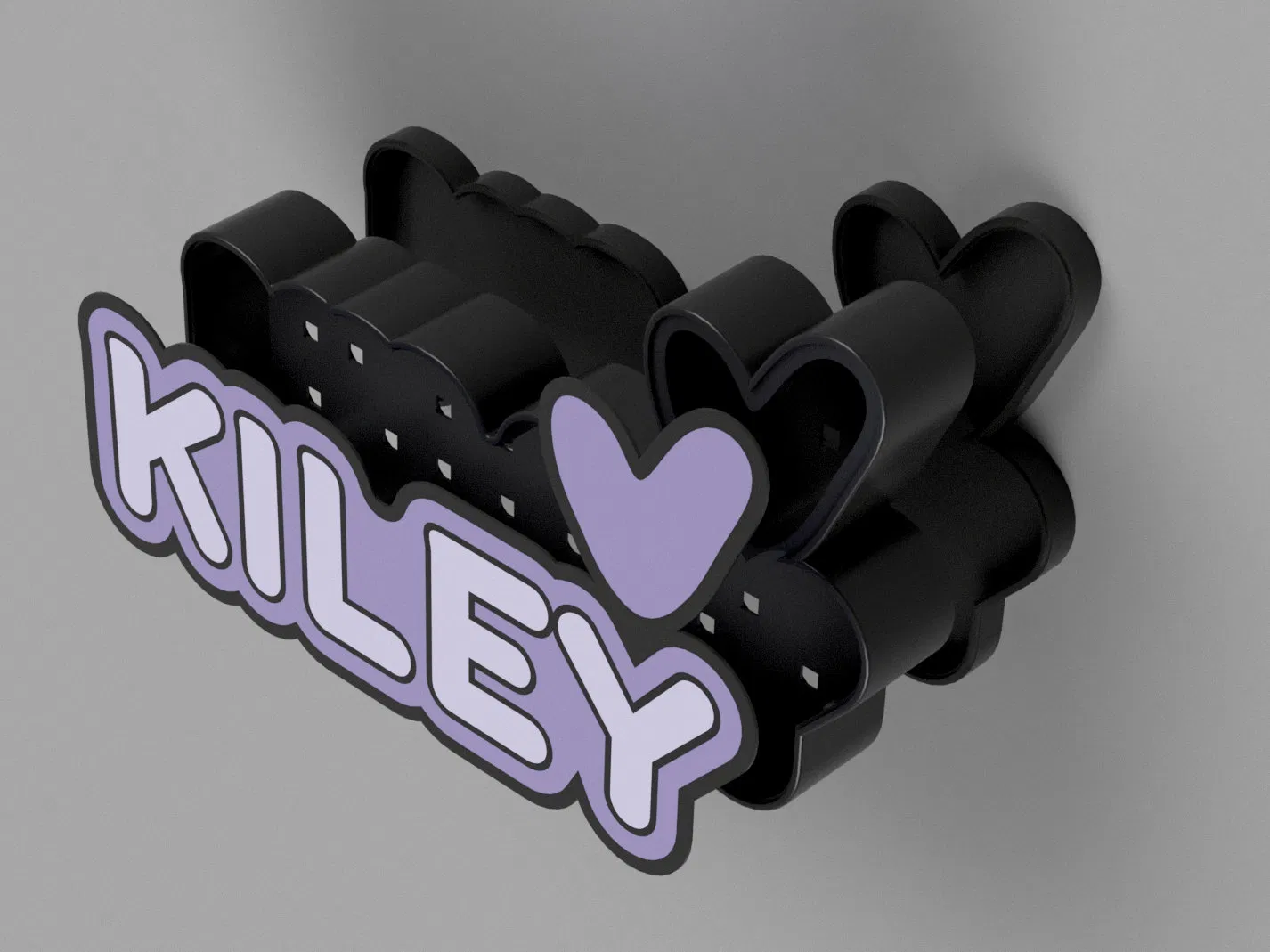

Trái tim được đặt bên trong một khoang kín. Vì vậy, nó có thể được lập trình riêng so với phần chữ, giúp nó có màu riêng.

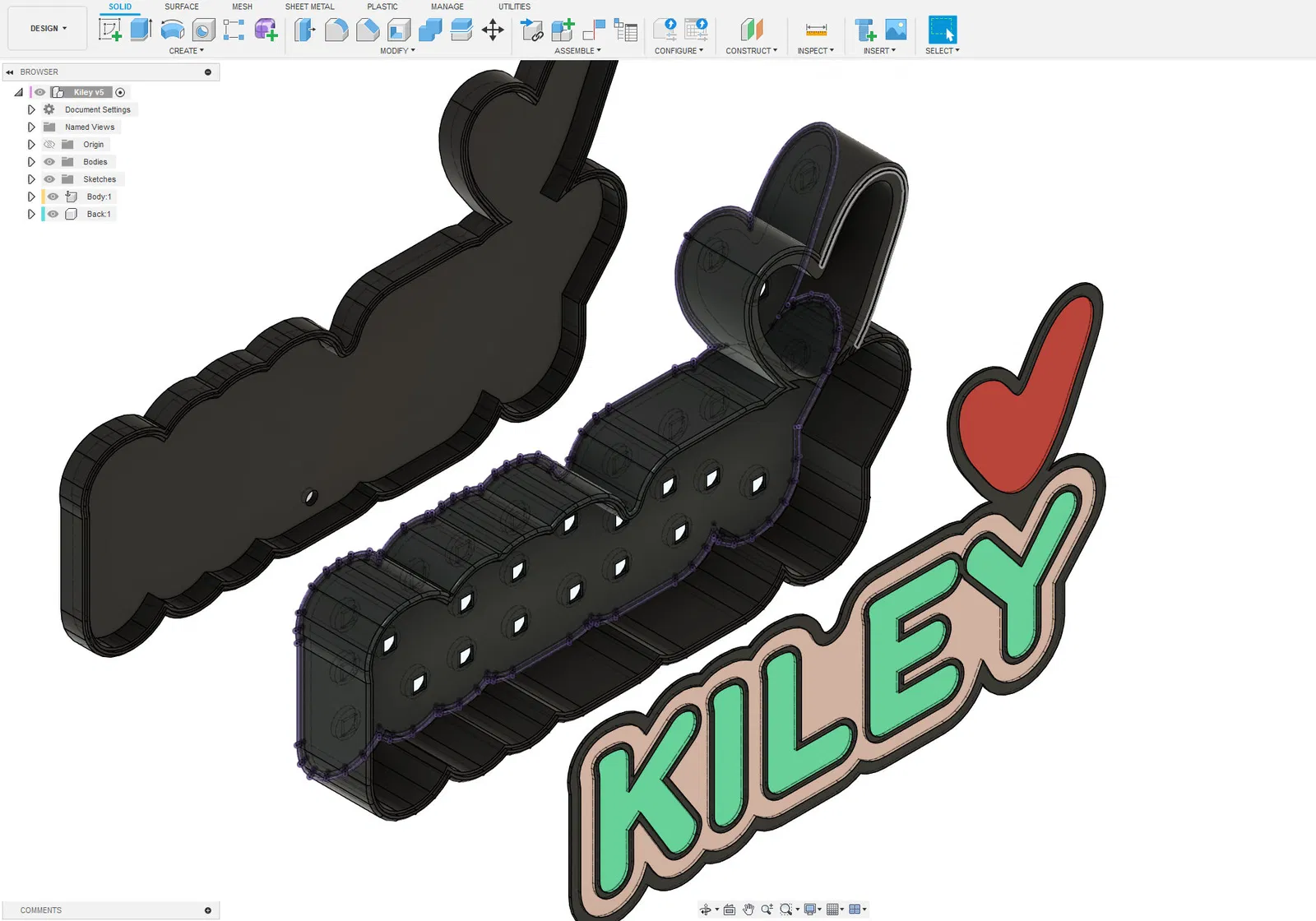

Sau khi in xong, gắn các LED vào các lỗ. Khi đã đặt đúng vị trí, nhỏ một giọt nhỏ keo 502 (superglue) vào giữa mỗi PCB và phần thân. Chờ keo khô hoàn toàn. Sau đó bạn có thể hàn nối tất cả LED lại với nhau—nhớ làm đúng hướng data in và data out.

Về tản nhiệt, mình khuyên bạn để module Wemos ở bên ngoài lightbox.

🛒 Danh sách mua sắm

• WS2812B PCB RGB LED (AliExpress)
• Wemos D1 Mini (AliExpress)
• Dây mảnh 30AWG (AliExpress)
• Filament màu đen – dùng cho phần thân và mặt lưng
• Hai loại filament sáng màu, translucent

💡 Cách flash WLED lên Wemos D1 Mini

Video hướng dẫn từng bước rõ ràng:
▶ YouTube Tutorial: https://www.youtube.com/watch?v=xIYOKvj4
