Vỏ phích cắm XT60

Tác giả timkrins

Bản remix
2

File 4 1,7 MB

  • XT60_Housing_F_1767522444.stlSTL · 718,5 KB
  • XT60_F_1767522445.f3dF3D · 230,5 KB
  • XT60_M_1767522446.f3dF3D · 243,5 KB
  • XT60_Housing_M_1767522447.stlSTL · 597,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Mô tả

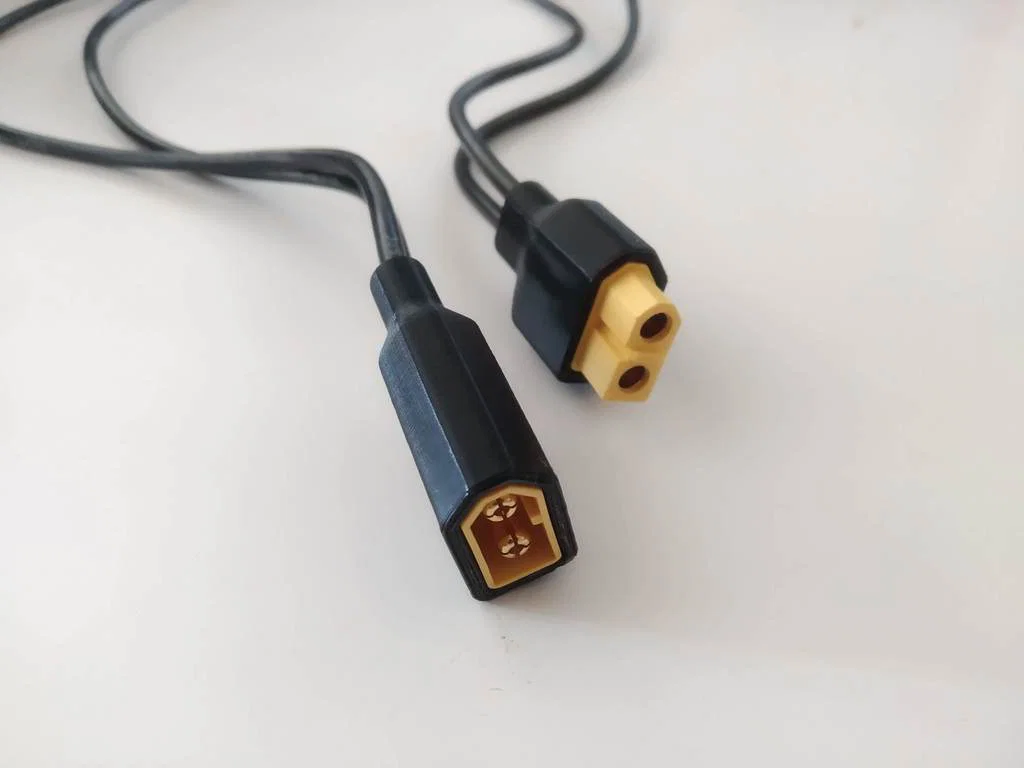

Một bộ bìa cho kết nối XT60 thông qua (chủ yếu để tôi có thể tránh được ống thu nhỏ).

có 2 lỗ dây đường kính 4mm riêng biệt. Sự phù hợp là một chút lỏng lẻo nhưng phù hợp với yêu cầu của tôi.

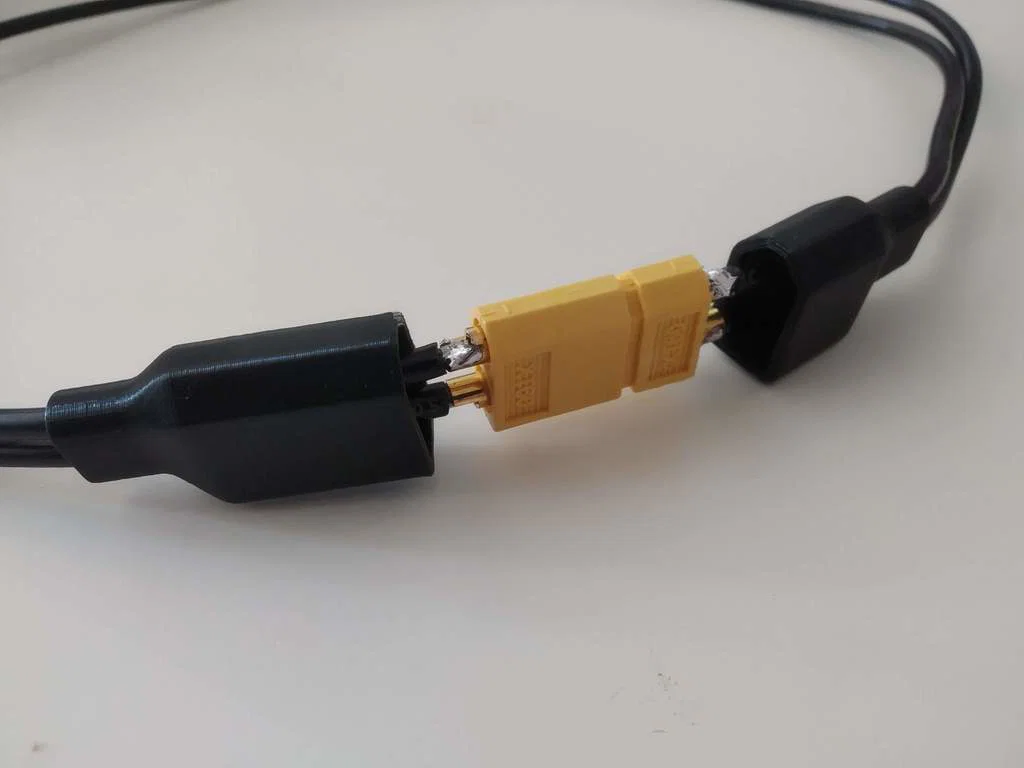

Tôi đã in trên một chiếc bè - Không có ai, bạn có thể cần phải cắt một số cạnh bên trong để phù hợp với đầu nối. Lưu ý rằng không phải tất cả các nhãn hiệu kết nối có thể giống nhau.

Không cần hỗ trợ.

An toàn: Xin vui lòng nhớ rằng bạn nên hàn các đầu nối của bạn thực sự tốt. Với những vỏ bọc này, bạn sẽ không thể xem liệu dây có thể bị lỏng bên trong hay không - vì vậy có lẽ vẫn an toàn hơn khi nhiệt riêng lẻ thu hẹp các kết nối, đặc biệt là nếu bạn đang gửi rất nhiều dòng điện không sử dụng xuống.

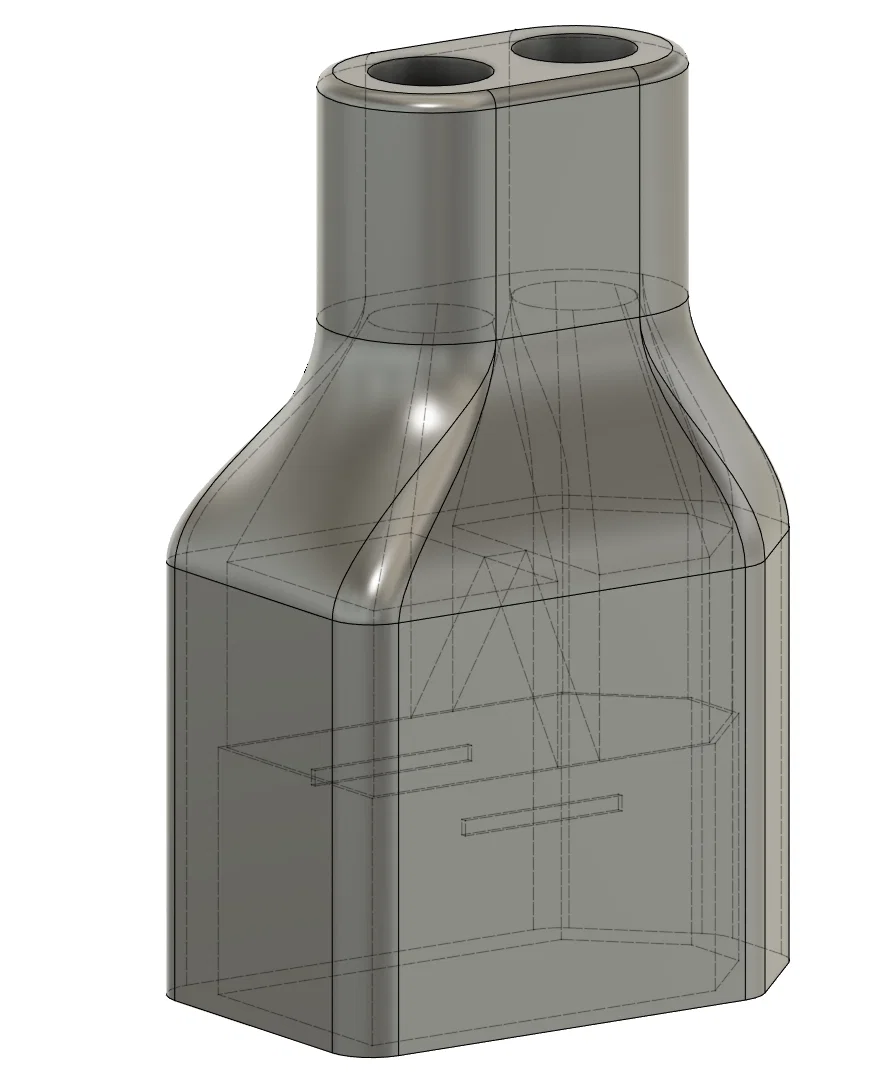

Cách tôi thiết kế điều này

Fusion360 - Bản vẽ, đùn, mặt phẳng bù, 1 gác xép + 2 cắt gác xép, bán kính cạnh

Bản vẽ, đùn, mặt phẳng bù, 1 gác xép + 2 cắt gác xép, bán kính cạnh

Thể loại: Xe R/C

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dstl
Số file mô hình
4
Tổng dung lượng
1,7 MB
File lớn nhất
718,5 KB
