Voron V0 Hinged Rear Panel Hex Mesh – Nắp lưng bản lề nam châm

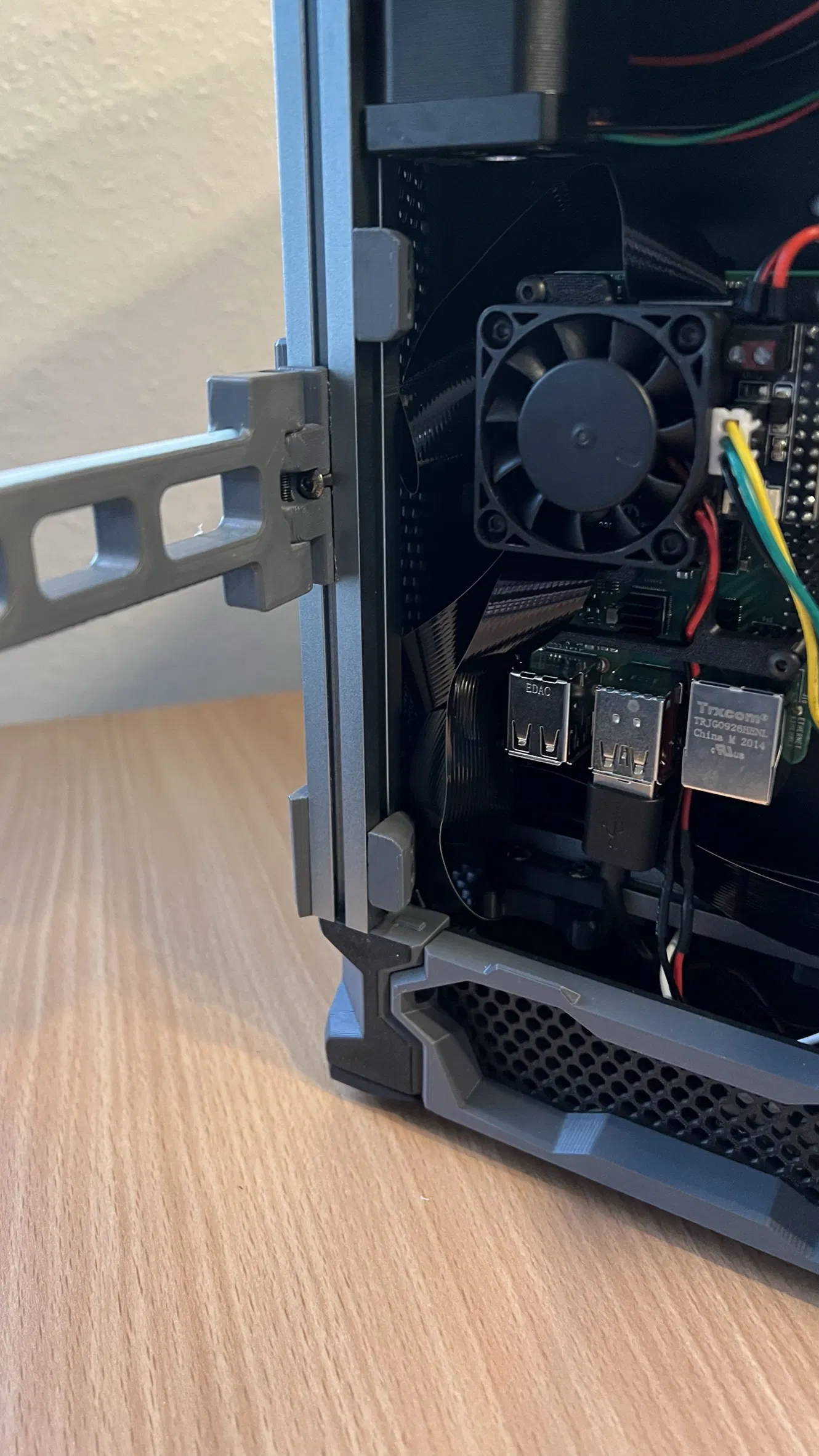

Mình thuộc kiểu lười, ghét phải tháo mấy cái panel clips ra mỗi lần muốn chui vô khoang electronics.

Và vì mình mê cái Rear Panel Hex mesh của Chirpy quá nên mình quyết định “chế” đồ từ Schlongkydong ghép chung với cái panel.

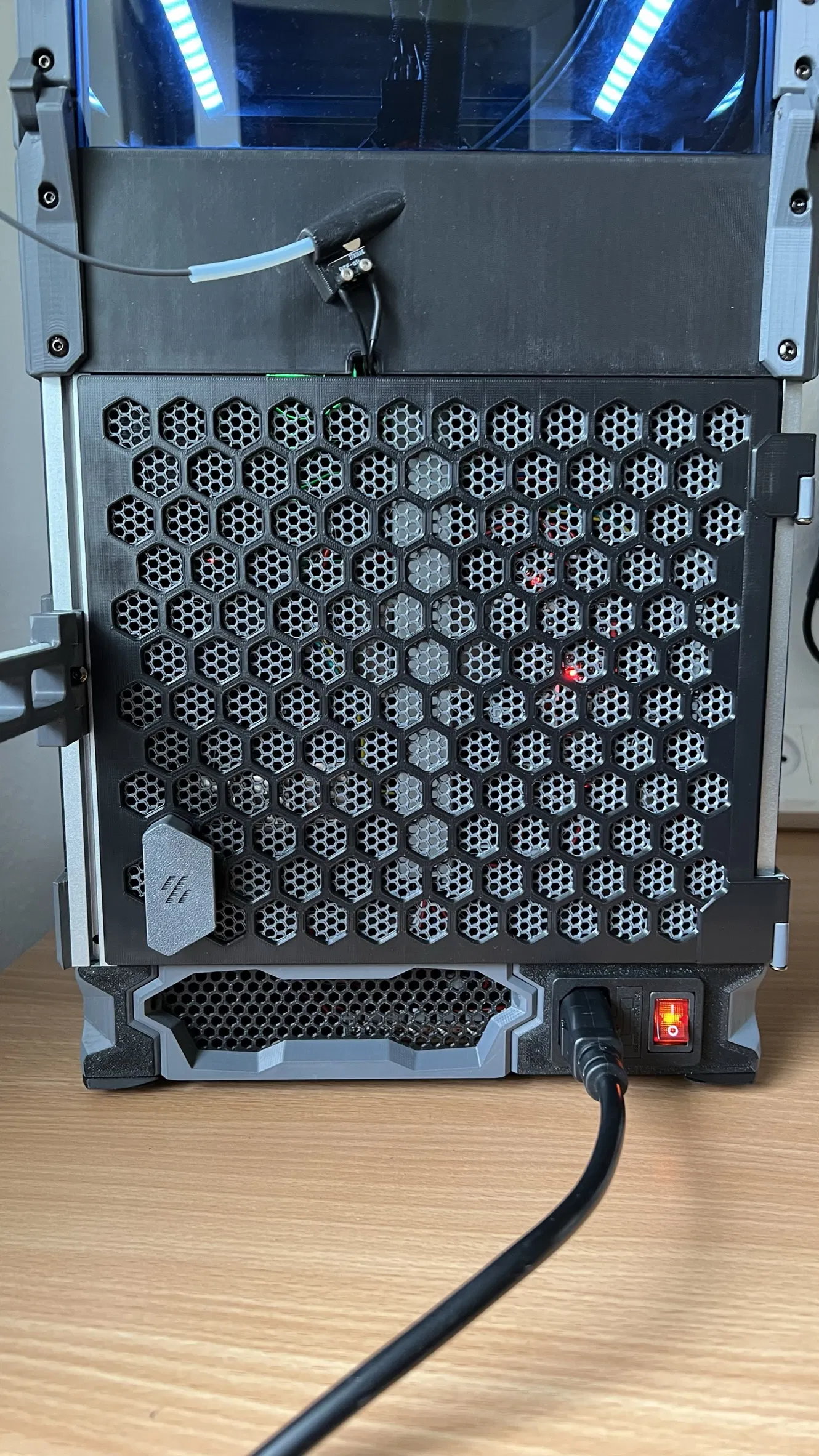

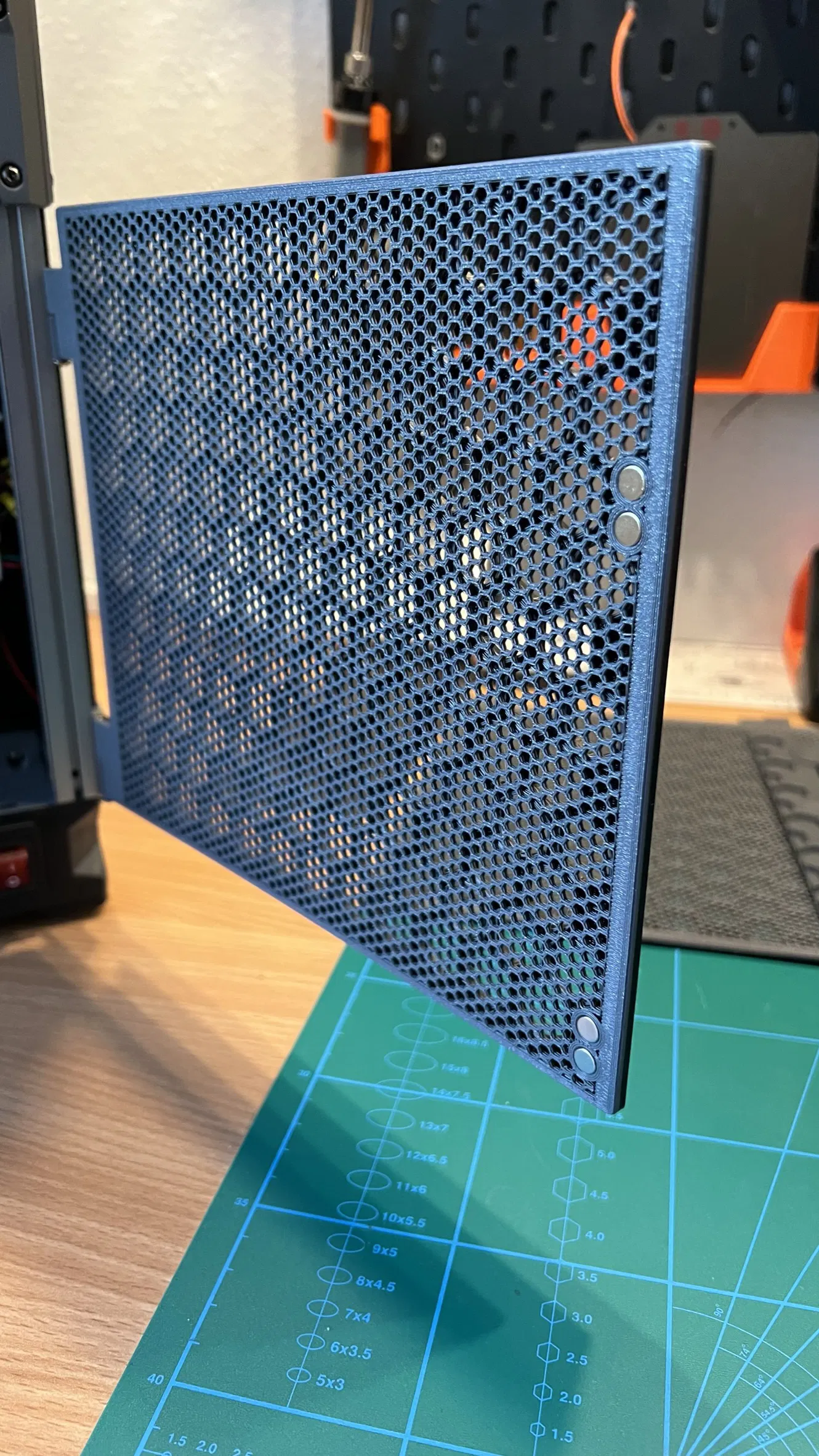

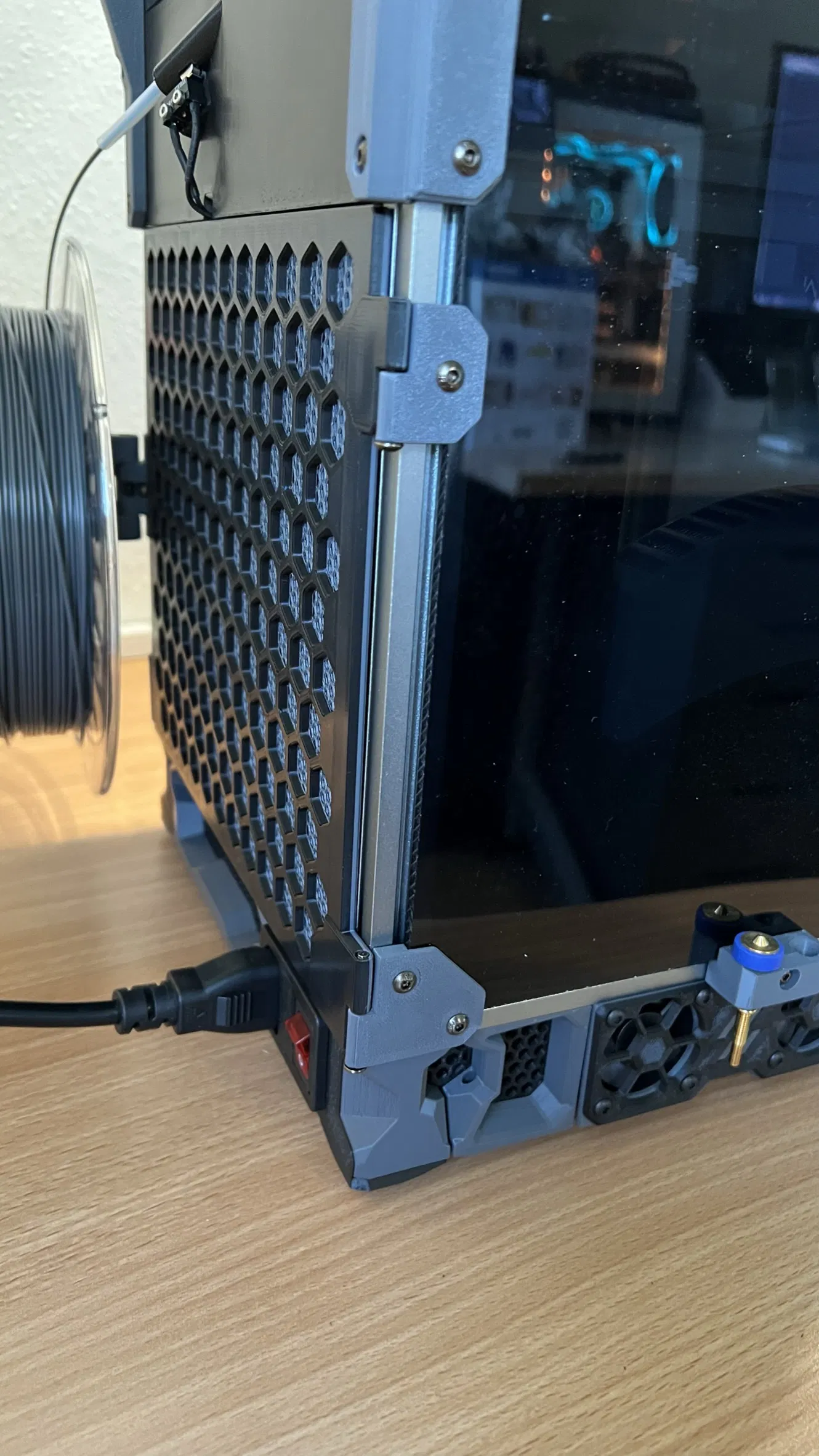

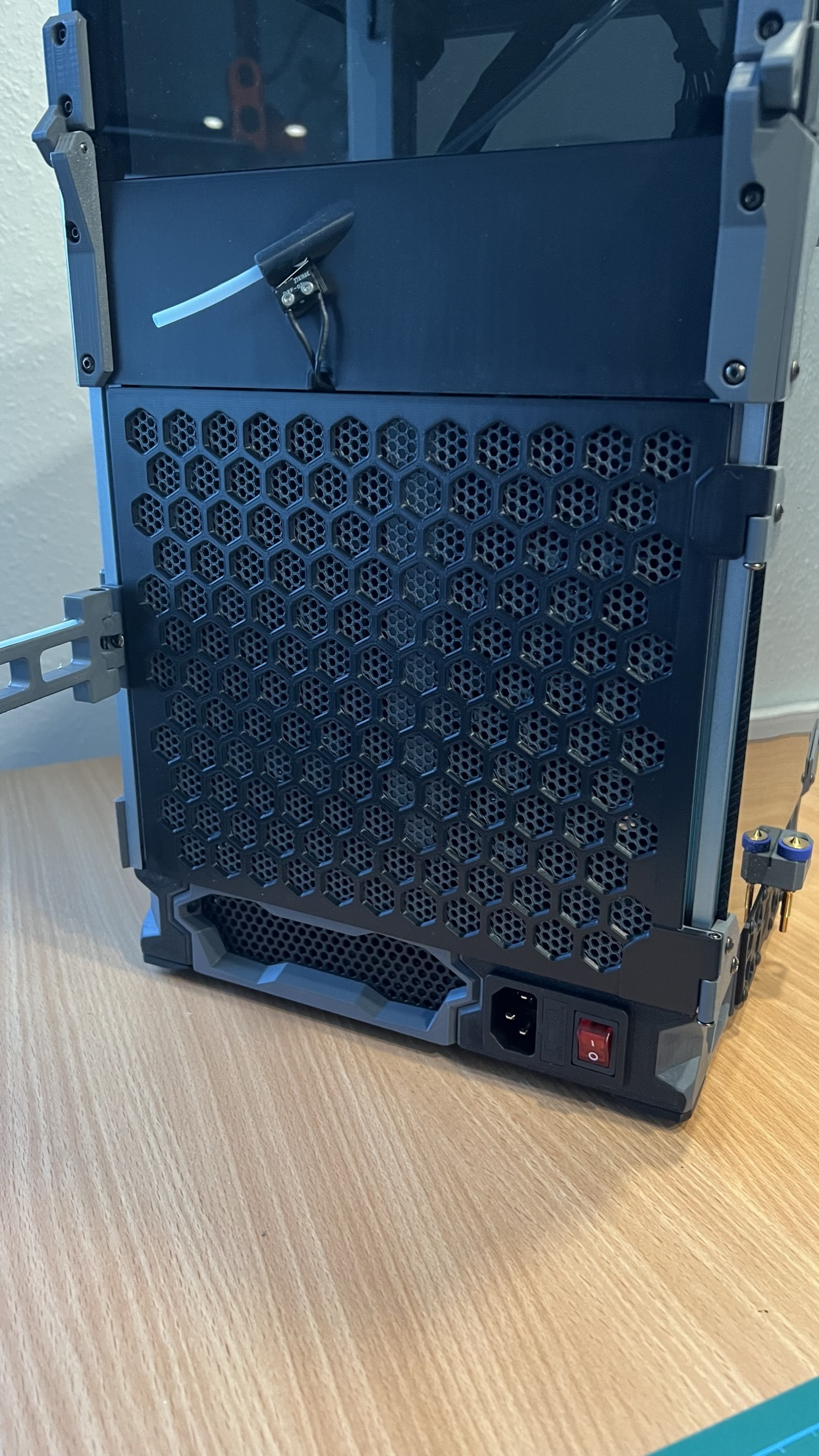

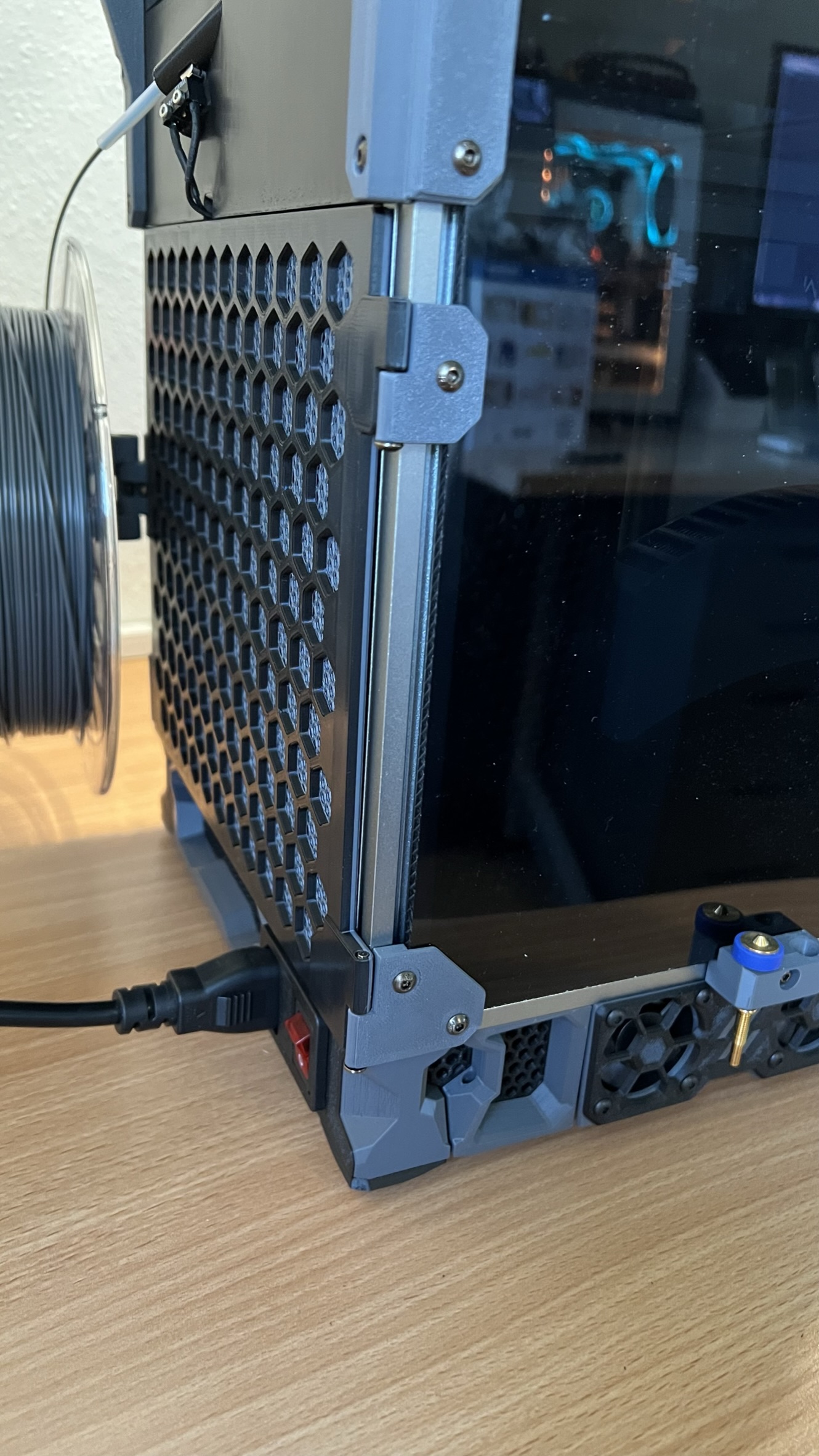

Kết quả là một tấm rear panel dạng hex mesh bản lề, đóng/mở bằng nam châm!

Cảm ơn rất nhiều Voron Team, và dĩ nhiên là Chirpy với Schlongky nữa!

Mình đã để đầy đủ file cần thiết để in mod này (psst, biết không: ví dụ “x2” trong tên file là để nói bạn cần in bao nhiêu món đó?)

Bạn có thể tải spool holder ở đây:

BOM

• 8x Neodymium magnets 6x3mm (4 cái nằm trong panel)
• 4x nuts (hoặc slide in nuts từ LDO)
• 7x M3x8 BHCS (có thể tái dùng ốc từ clips của side panel)
• 1x M3x30 BHCS
• 1x M3x25 BHCS
• 1x Rear Panel
• 1x Rear side Bottom Right Hinge
• 1x Rear side Middle Right Hinge
• 2x Door Latch
• Optional 1x Handle Hex

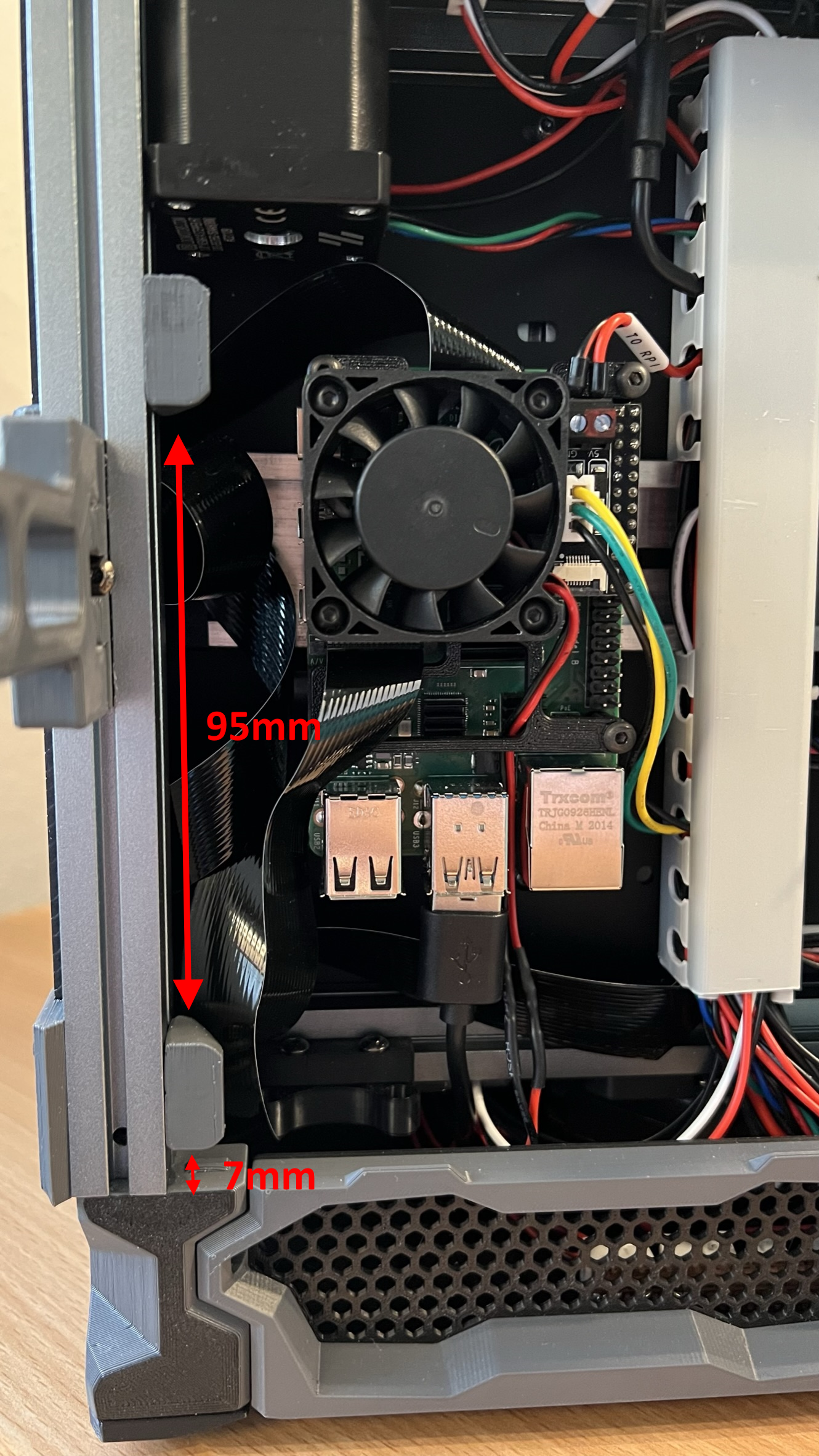

Door latch đầu tiên nên cách đáy extrusion 7mm; khoảng cách giữa latch dưới và latch trên cần 95mm. Bạn chỉ cần tháo một chân (foot) ra, rồi trượt các latch vào là được.

• Với người dùng Bambu/Orcaslicer, bạn có thể bỏ qua phần hướng dẫn bên dưới và tải file .3mf để dùng trực tiếp trong Bambu/Orca slicer (được @Aarghl_7990 hỗ trợ chia sẻ — cảm ơn rất nhiều!)

Hướng dẫn cho phần Honeycomb mesh (mình chỉ hướng dẫn trên SuperSlicer vì mình dùng cái này)

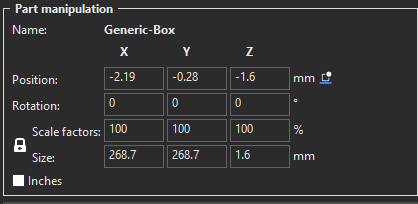

Để tạo Honeycomb mesh nằm bên dưới pattern hex, bạn cần tạo một modifier dạng hộp vuông với các thiết lập như sau:

Thêm Perimeters/shell (walls, top và bottoms cho các bạn không dùng SuperSlicer)

Thêm Infill (density và fill pattern — infill là tuỳ sở thích cá nhân của mình)

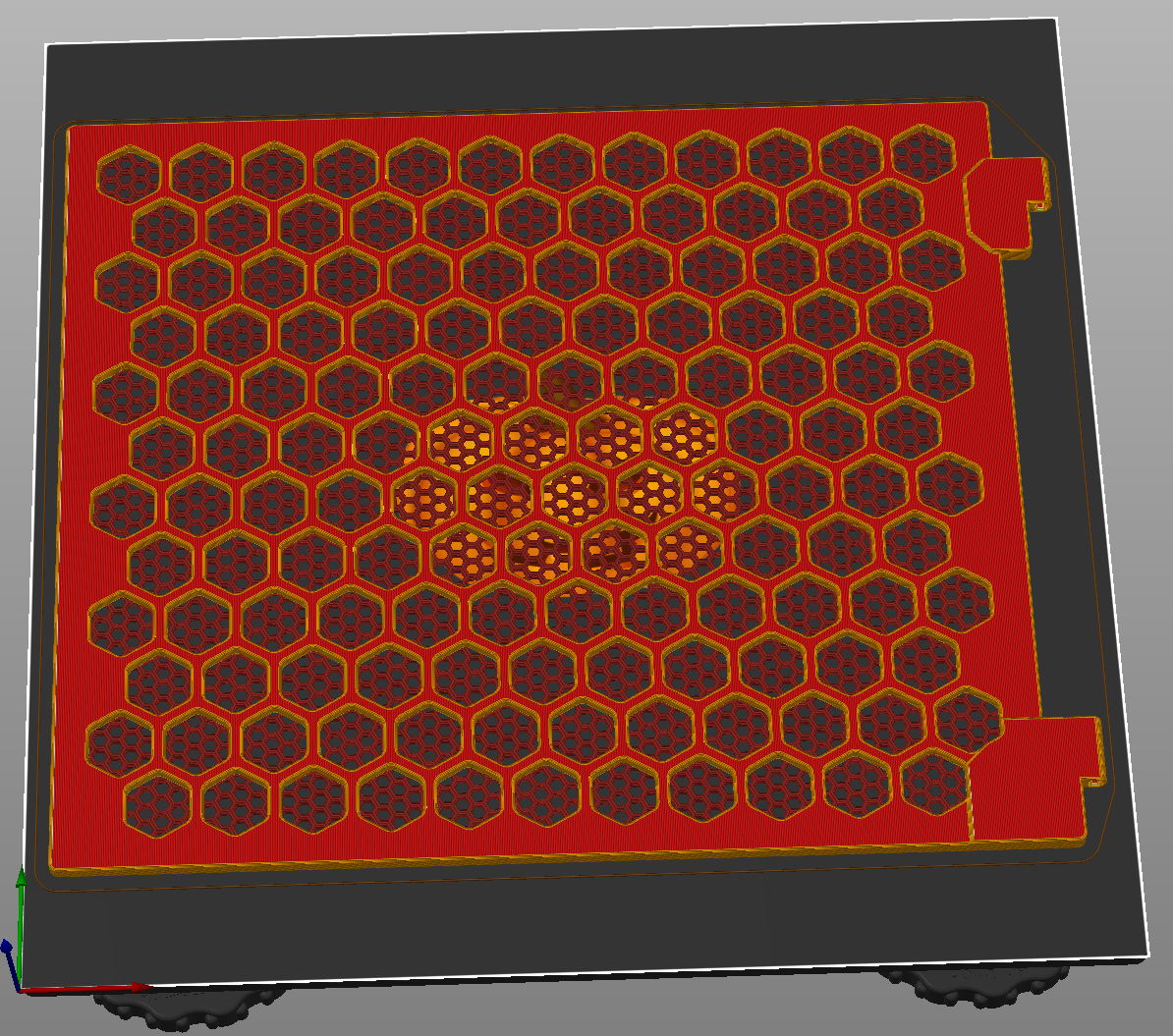

Sau đó bạn sẽ ra được kiểu như vầy

OPTIONAL

Chèn M600 (đổi màu) ở Layer 9 để phần honeycomb lên màu nhấn (accent color)
