Hướng dẫn nạp filament MK4 MMU3 R4 Buffer (cơ chế trượt)

Hướng dẫn nạp filament tối ưu cho Buffer (cơ chế trượt / Slider Mechanism)

Tương thích với MMU3 Buffer (linh kiện R4 / cassette Version B).

Mô tả
Đây là một cách khác để việc nạp filament nhẹ nhàng hơn! Mình muốn có cách luồn filament qua buffer mà không phải mất công tháo cassette ra mỗi lần.

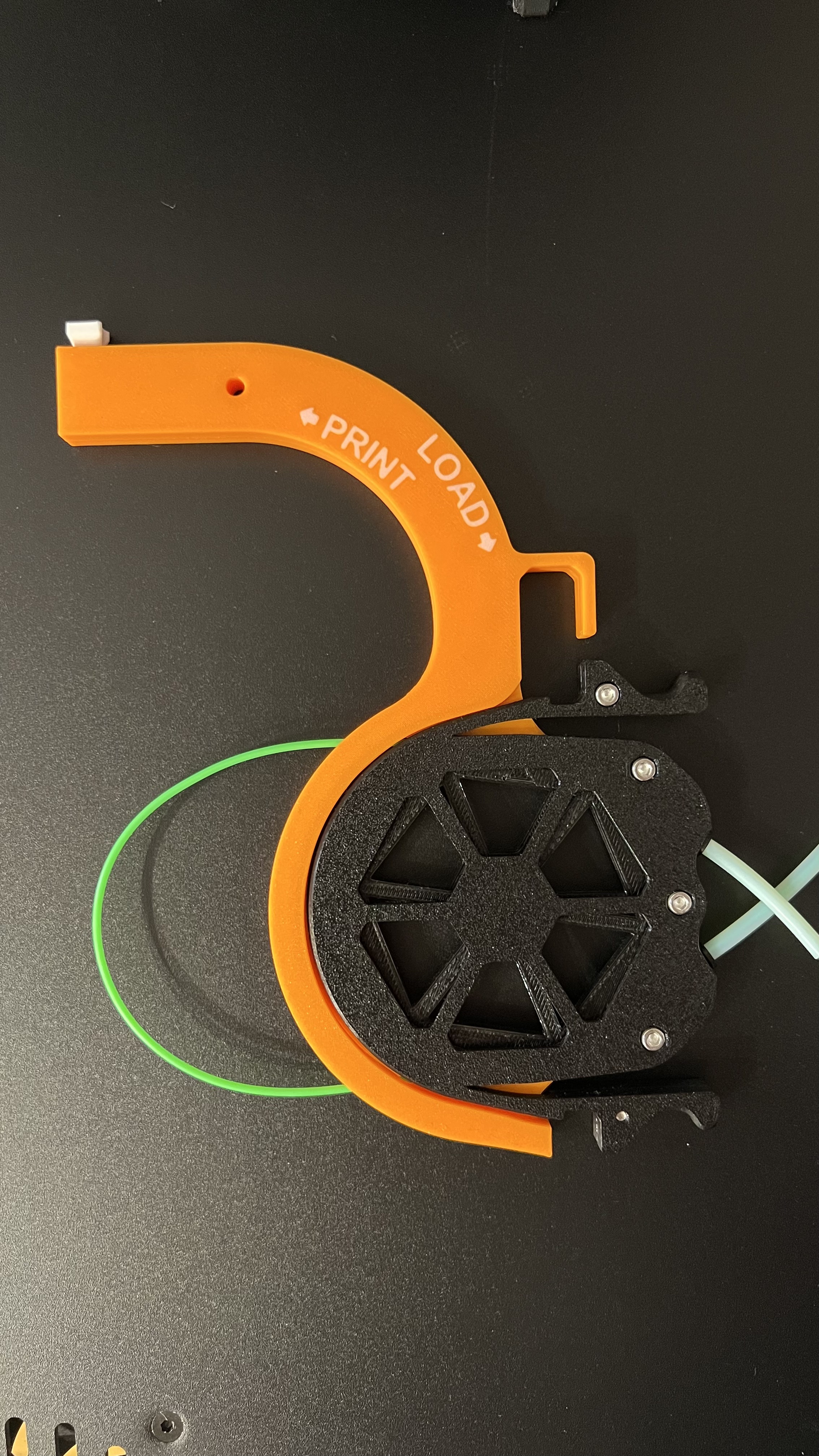

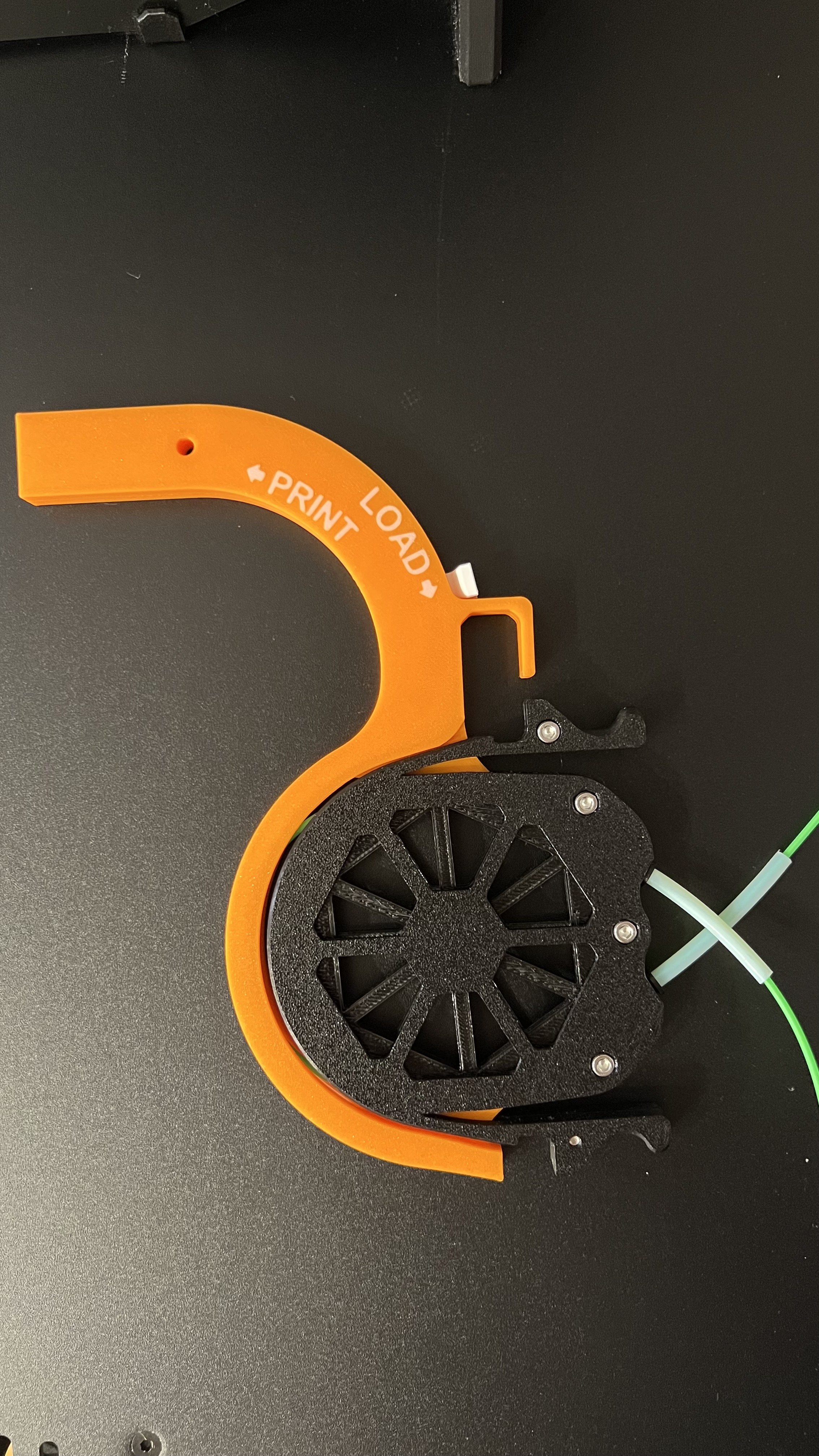

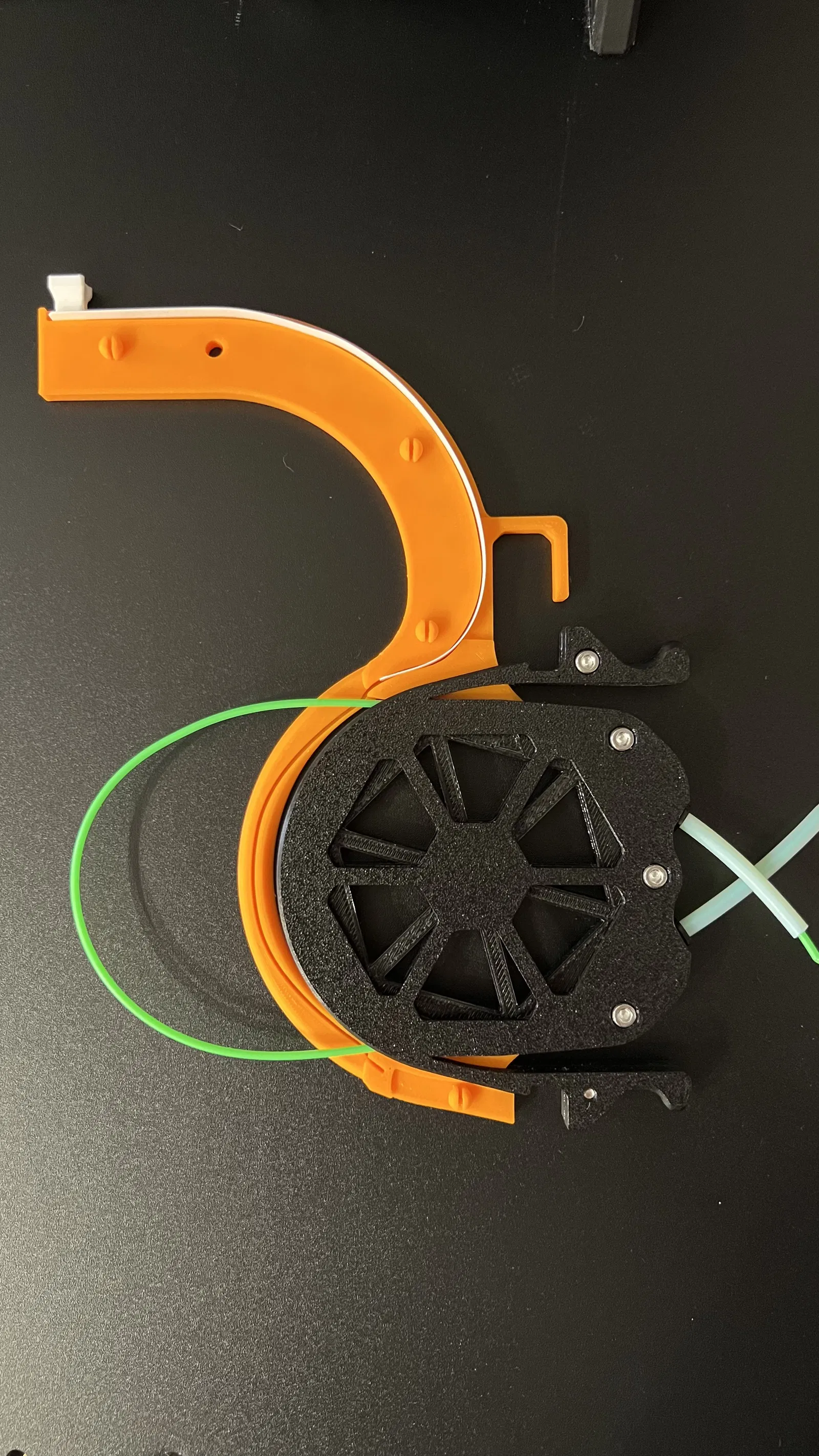

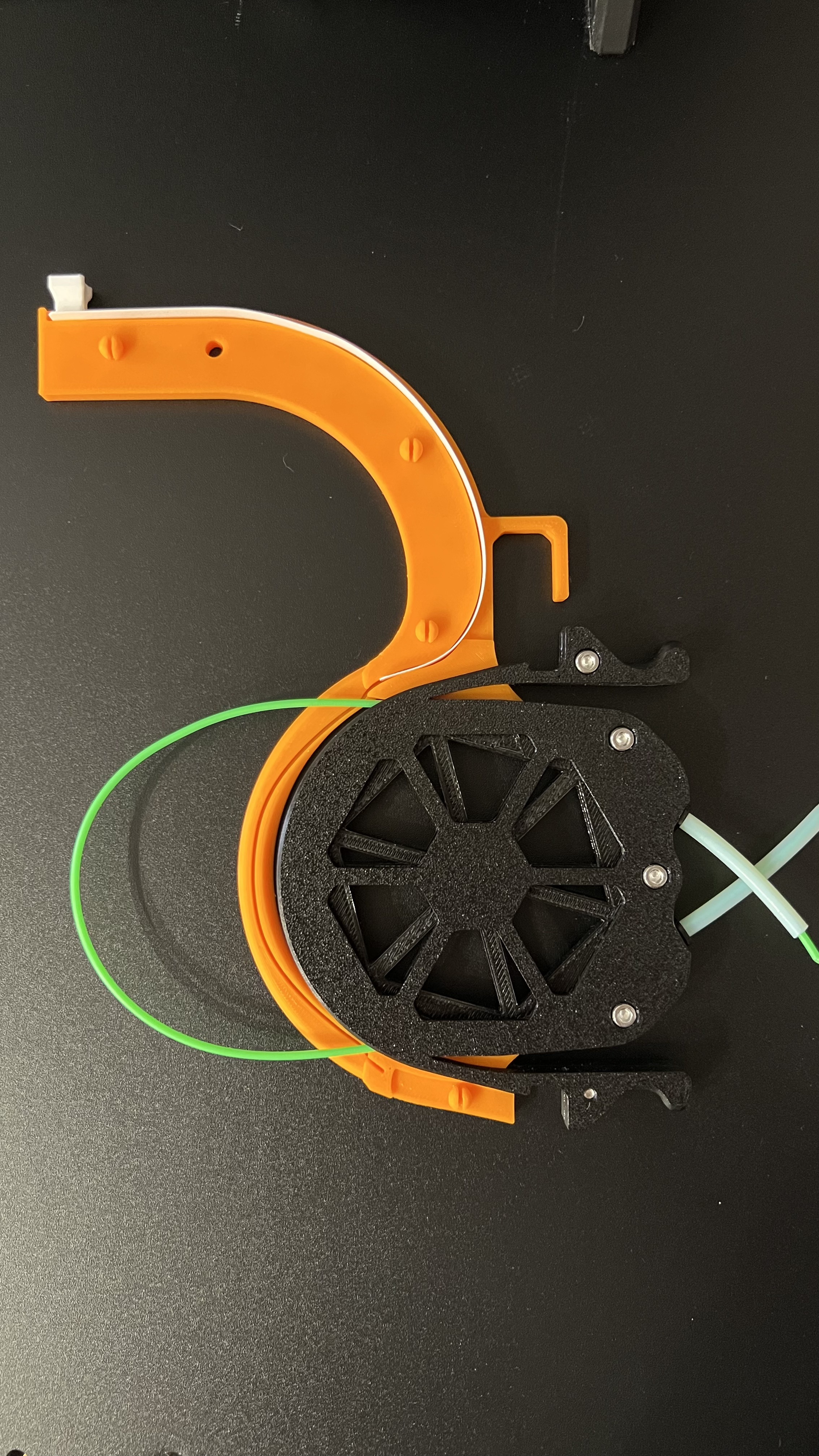

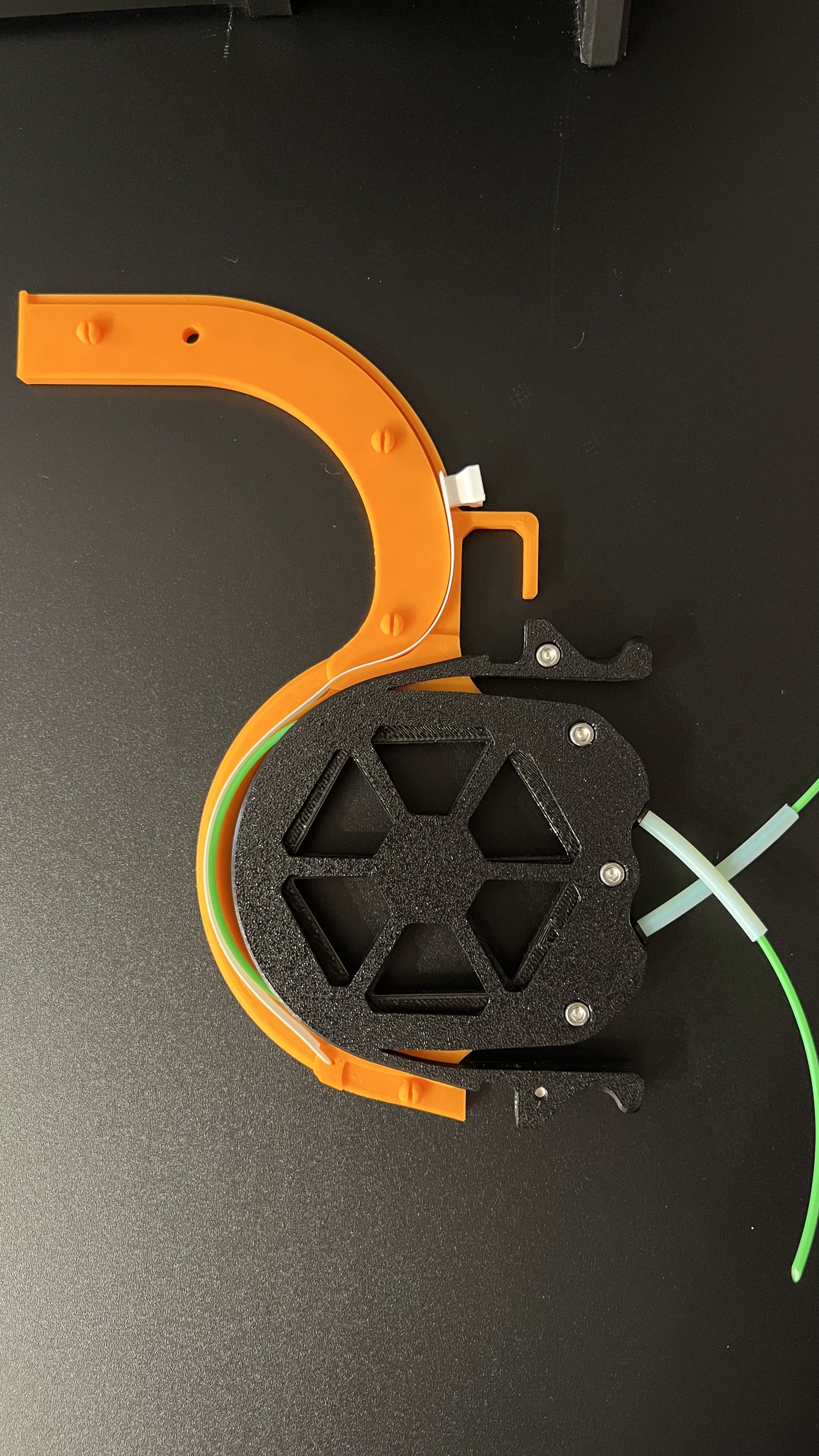

Giải pháp của mình: một cơ chế trượt đơn giản. Chỉ cần đóng guide lại để tạo đường dẫn trơn tru khi nạp, rồi trượt mở ra khi bắt đầu in.

Lắp ráp

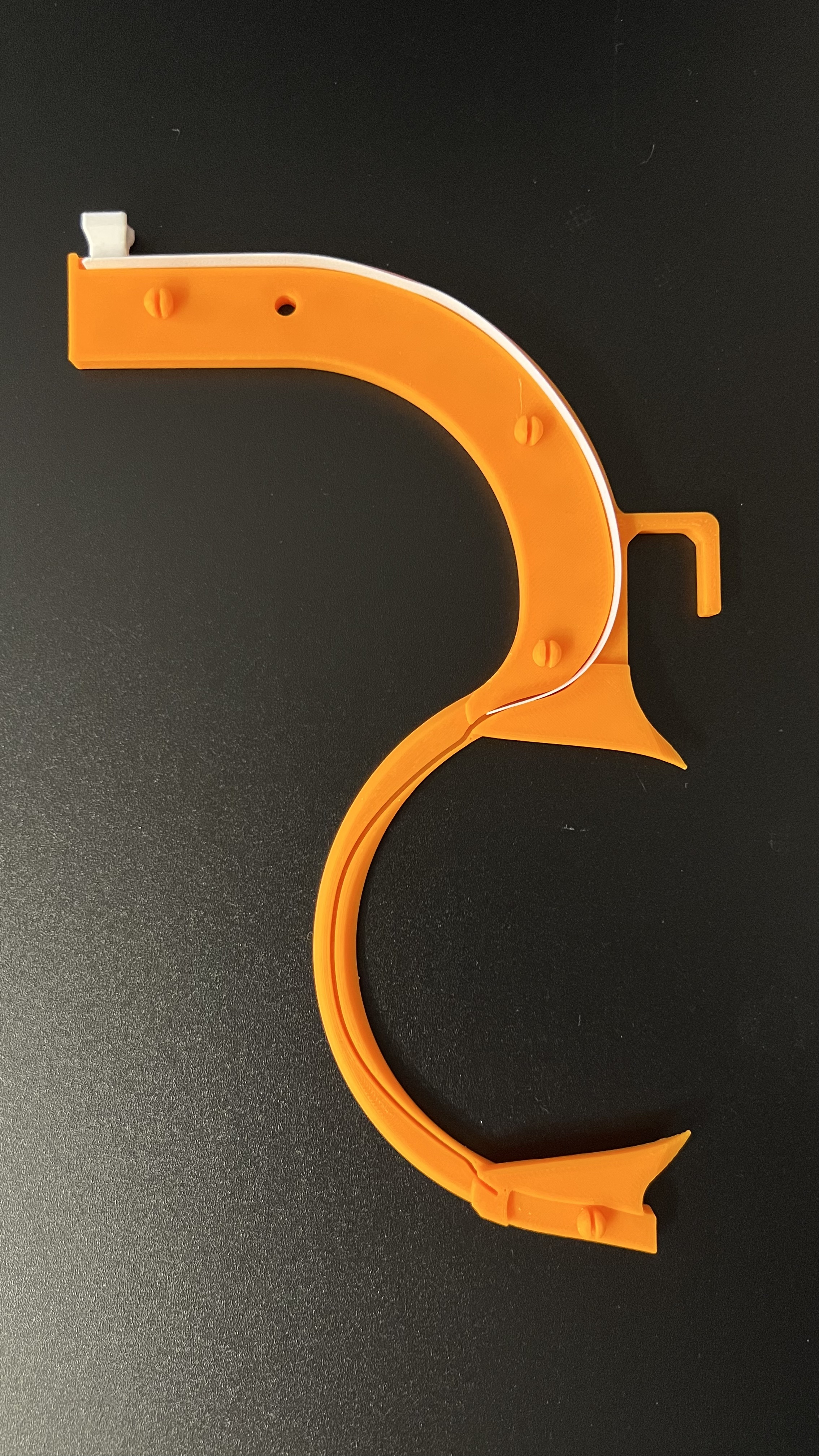

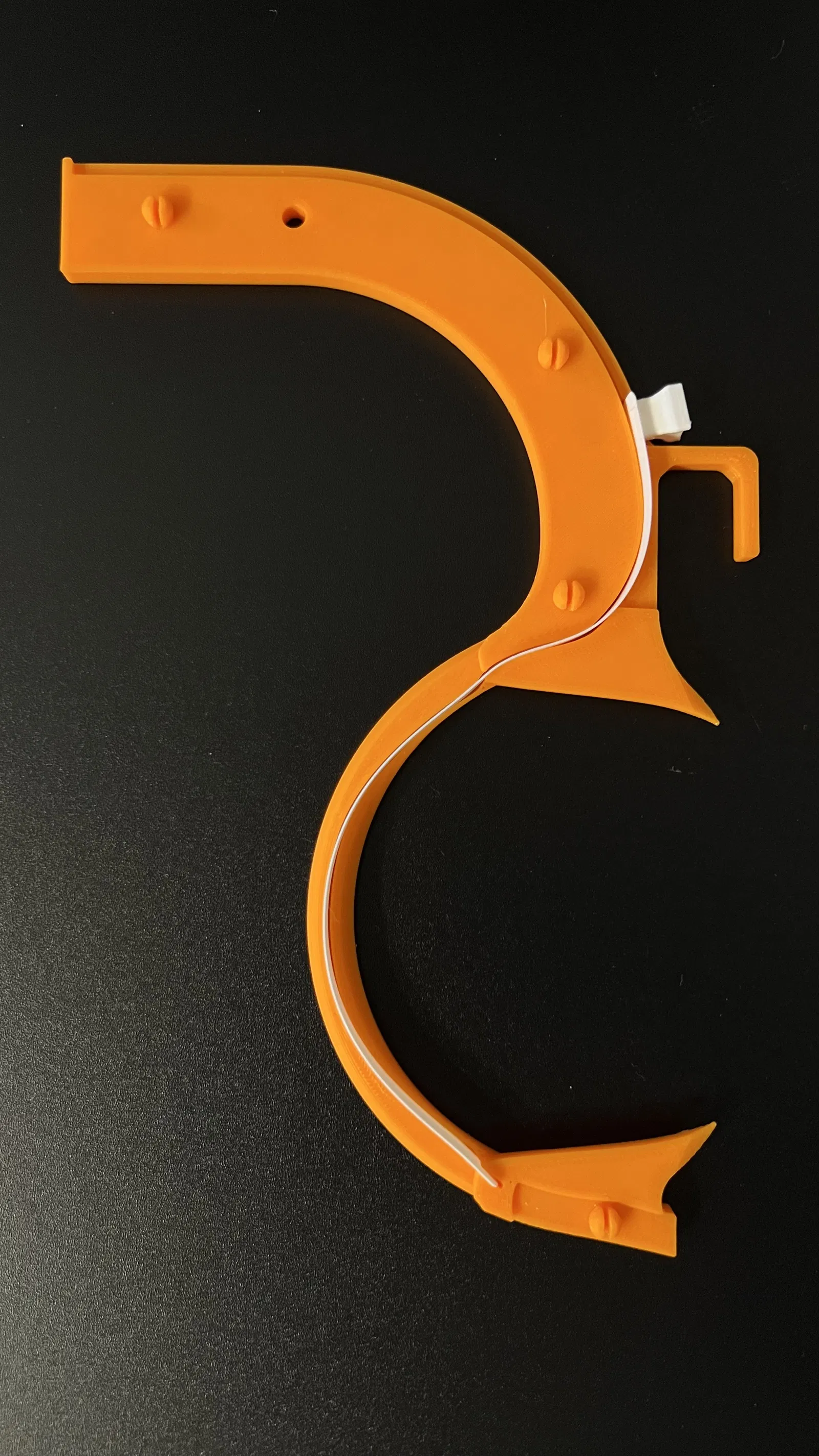

1. Đặt slider vào giữa hai nửa guide.

2. Ép hai nửa guide lại với nhau.

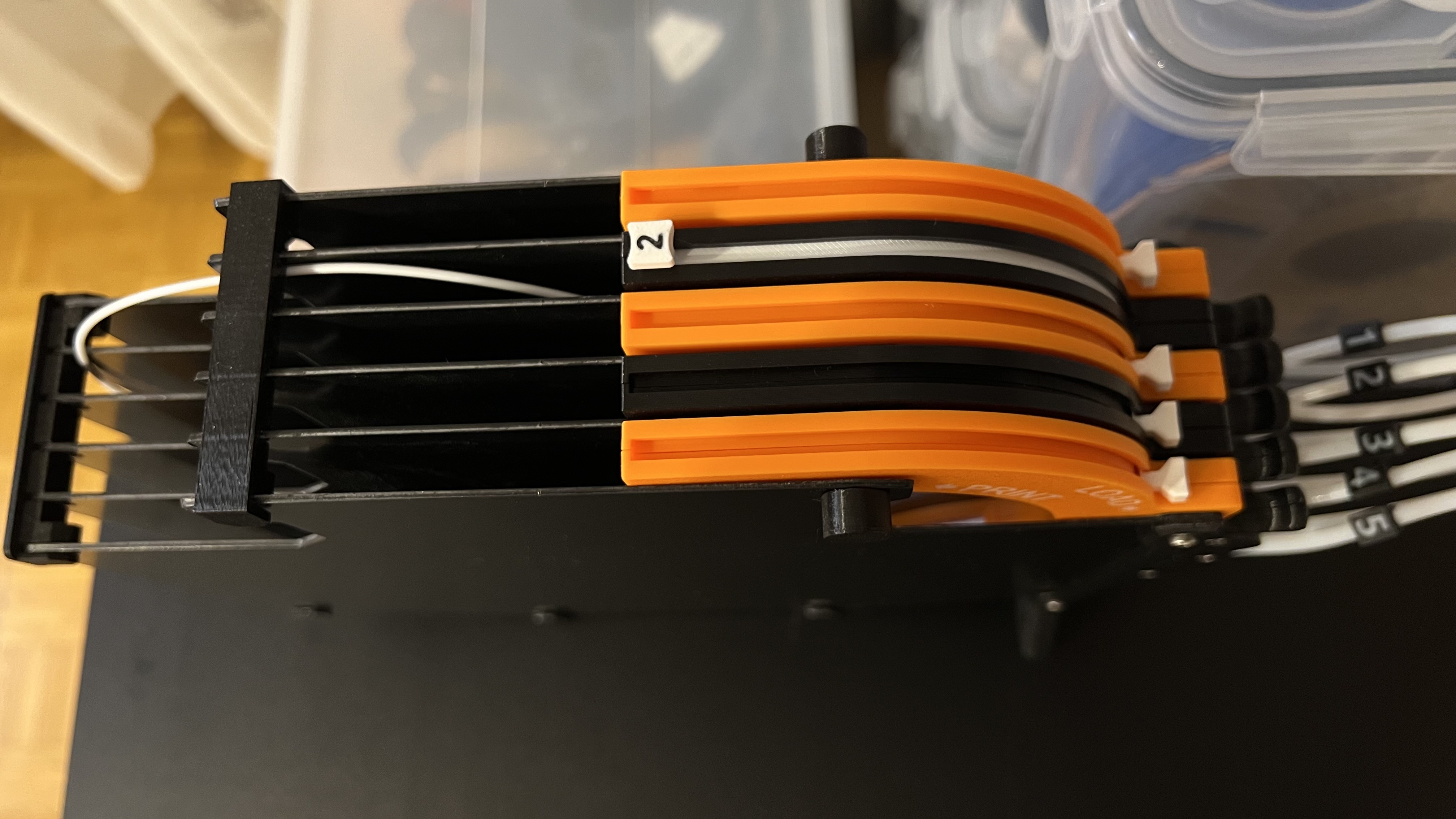

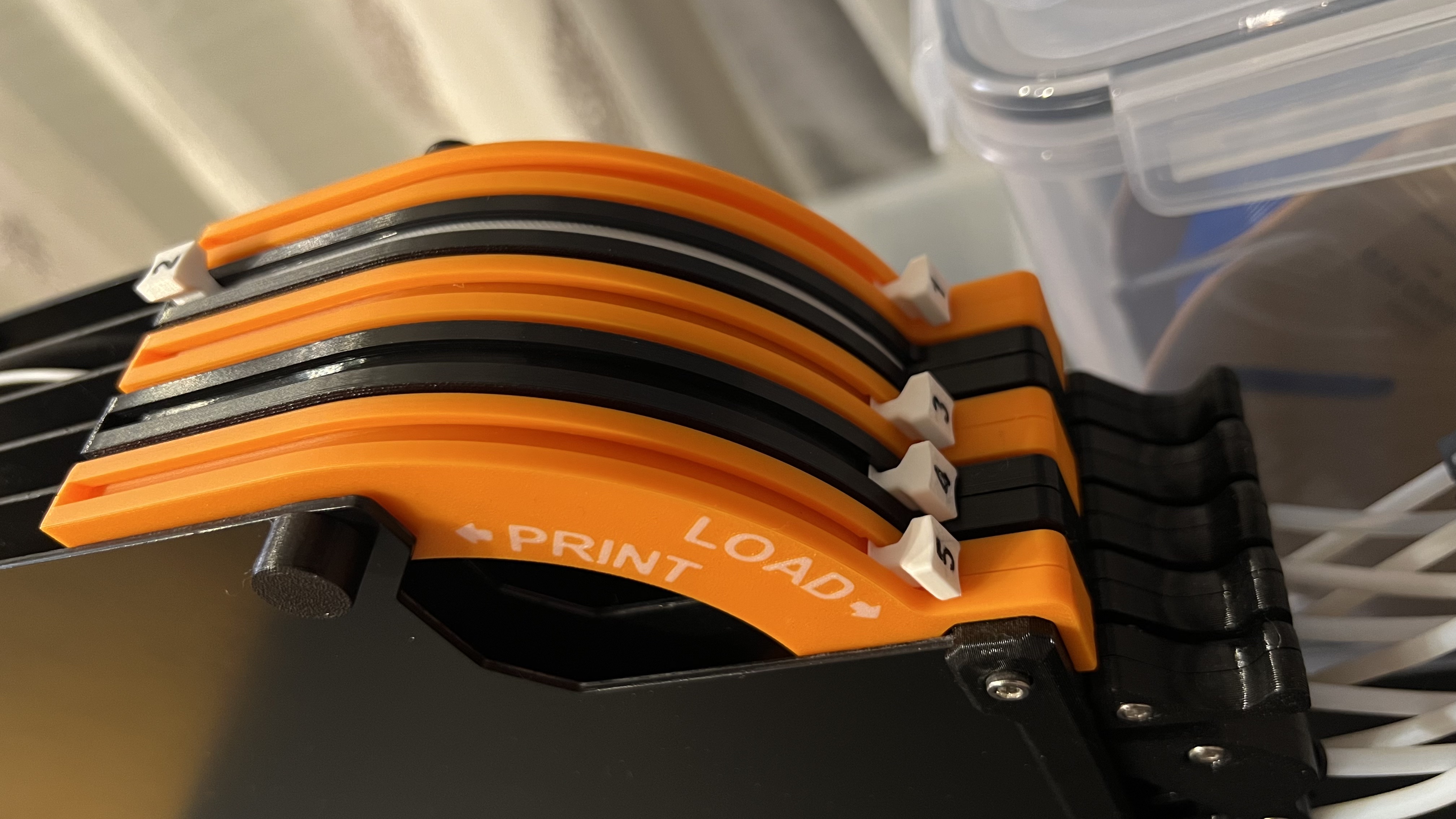

3. Trượt cả cụm vào buffer từ phía trên và cố định bằng locking pin in sẵn.
   Không cần thêm phần cứng nào khác.

File & Tùy chỉnh

• Tất cả chi tiết đã được export đúng hướng in.

• Print Settings: Các file tải lên có kèm thiết lập in mình khuyến nghị (ví dụ perimeter/modifier settings). Bạn có thể dùng trực tiếp, chỉnh theo ý, hoặc chỉ load hình học 3D nếu bạn muốn dùng profile riêng.

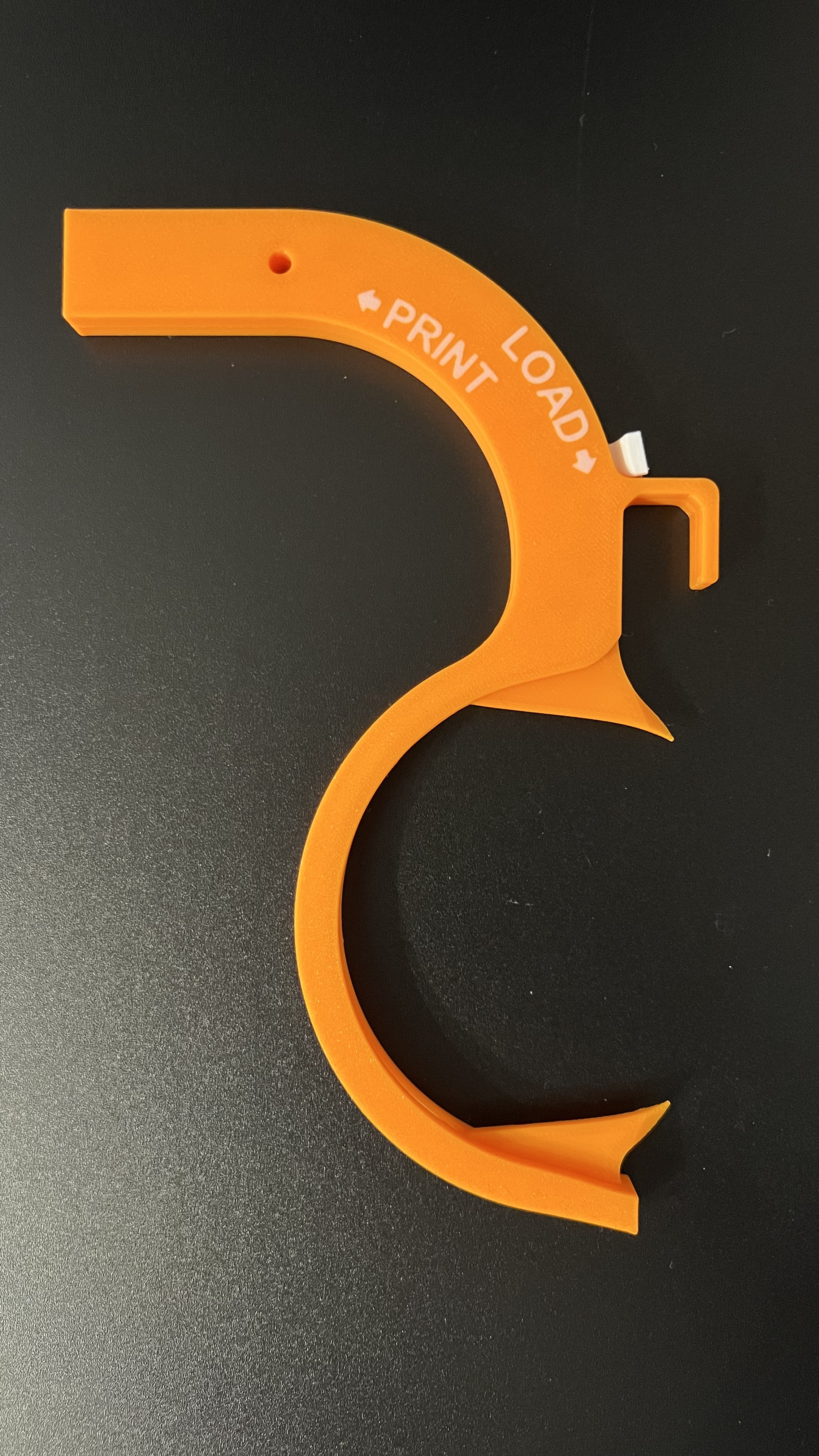

• Guide có phiên bản có hoặc không có chữ (text labels).

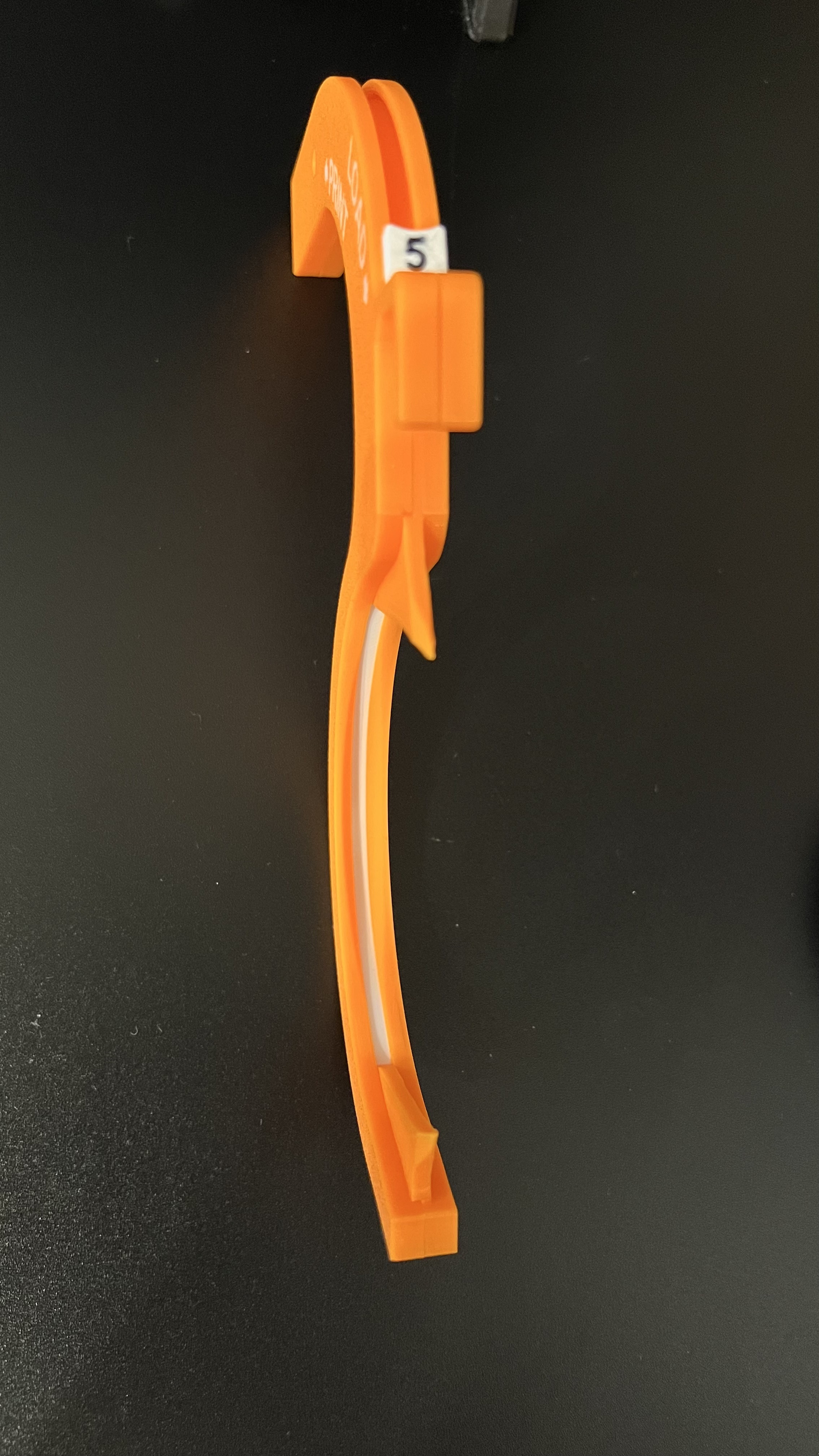

• Mẹo: Số trên các slider được thêm trực tiếp trong PrusaSlicer bằng text modifiers. Bạn có thể đổi hoặc xóa dễ dàng ngay trong slicer.

Thiết lập in khuyến nghị

• Guides

  • Material: PLA hoặc PETG

  • Layer Height: 0.2 mm

  • Perimeters: 3

  • Supports: Có

  • Quan trọng: Đặt Perimeter Generator là "Classic" (giúp chất lượng tường mỏng tốt hơn).

• Slider

  • Material: PLA hoặc PETG (khuyến nghị PETG để trượt mượt hơn)

  • Layer Height: 0.2 mm

  • Speed: 40mm/s (để bề mặt mịn hơn)

• Locking Pin

  • Layer Height: 0.1 mm (rất quan trọng để khít vừa)

  • Material: PLA hoặc PETG

• End Caps

  • Layer Height: 0.2 mm

  • Material: PLA hoặc PETG

Chúc bạn in vui vẻ! Nếu bạn thử mẫu này, mình rất muốn xem thành phẩm và nghe góp ý. Cho mình biết nó có giúp nạp filament dễ hơn không nha!

• • • • • • • • • • • • •

# DEUTSCH / GERMAN

Hướng dẫn nạp filament tối ưu cho Buffer (có cơ chế trượt)

Tương thích với MMU3 Buffer (linh kiện R4 / cassette Version B).

Mô tả
Đây là cách mình làm để việc nạp filament bớt căng thẳng hơn! Mình muốn tìm cách xỏ filament qua buffer mà không cần tháo cassette ra mỗi lần.

Giải pháp: một cơ chế trượt đơn giản. Khi nạp thì đóng slider lại, còn lúc in thì mở ra lại.

Lắp ráp

1. Đặt slider vào các nửa guide.

2. Ép các guide lại với nhau.

3. Trượt cả cụm vào buffer từ phía trên và cố định bằng chốt hãm (locking pin/bolt) in sẵn.
   Không cần thêm phụ kiện nào khác (ốc vít hay tương tự).

File & Tùy chỉnh

• Tất cả chi tiết đã được export đúng hướng in.

• Druckeinstellungen / Print Settings: File đã có sẵn các thiết lập mình khuyến nghị (ví dụ Perimeter/Modifier). Bạn có thể dùng thẳng, chỉnh lại, hoặc chỉ dùng các đối tượng 3D nếu bạn thích profile riêng.

• Guide có biến thể có và không có chữ.

• Mẹo: Phần đánh số trên slider được thêm trực tiếp trong PrusaSlicer dưới dạng text modifier. Bạn có thể chỉnh hoặc xóa trong slicer rất dễ.

Thiết lập in khuyến nghị

• Führungen (Guides)

  • Material: PLA hoặc PETG

  • Layer Height / Schichthöhe: 0.2 mm

  • Perimeters: 3

  • Supports (Stützen): Có

  • Quan trọng: Đặt Perimeter Generator thành "Classic" (in tường mỏng sạch hơn).

• Schieber (Slider)

  • Material: PLA hoặc PETG (khuyến nghị PETG vì trượt tốt hơn)

  • Layer Height / Schichthöhe: 0.2 mm

  • Speed / Geschwindigkeit: 40mm/s (bề mặt mịn hơn)

• Sicherungsstift (Locking Pin/Bolt)

  • Layer Height / Schichthöhe: 0.1 mm (để độ khít tốt hơn)

  • Material: PLA hoặc PETG

• Endkappen (End Caps)

  • Layer Height / Schichthöhe: 0.2 mm

  • Material: PLA hoặc PETG

Chúc bạn in vui vẻ! Nếu bạn có thử, mình rất mong được xem hình thành phẩm và nhận feedback. Cho mình biết việc nạp có dễ hơn không nha!
