Vỏ Waveshare CM5 IO Board (2 phần, hỗ trợ quạt)
Vỏ 2 mảnh dạng parametric cho Waveshare CM5 IO Board, hỗ trợ quạt 30 mm, có lỗ thoáng và khoét phía sau cho HDMI, USB‑A, Ethernet, USB‑C cùng lỗ LED. Bắt ốc M2.5 + heat‑set inserts.
Mô tả

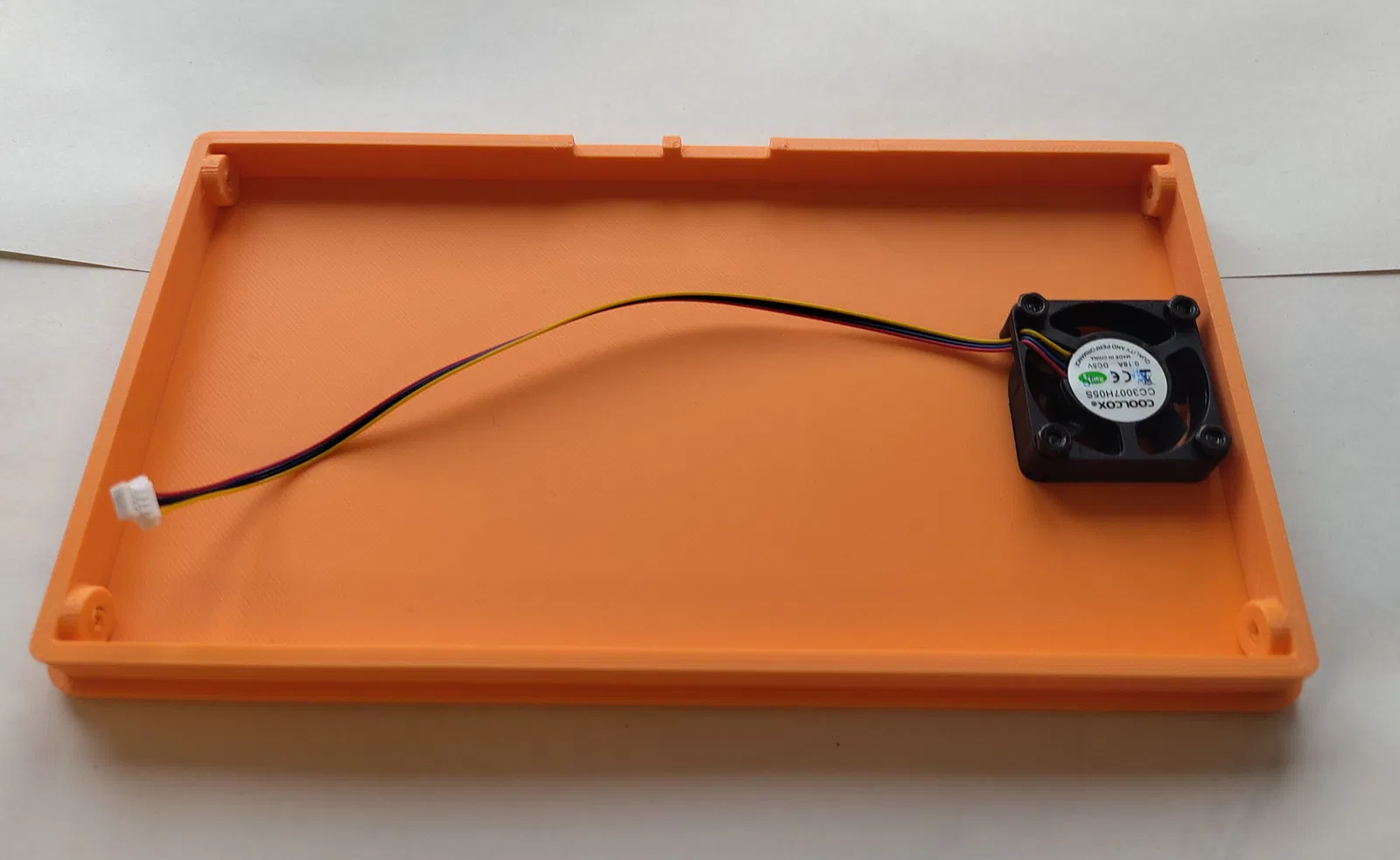

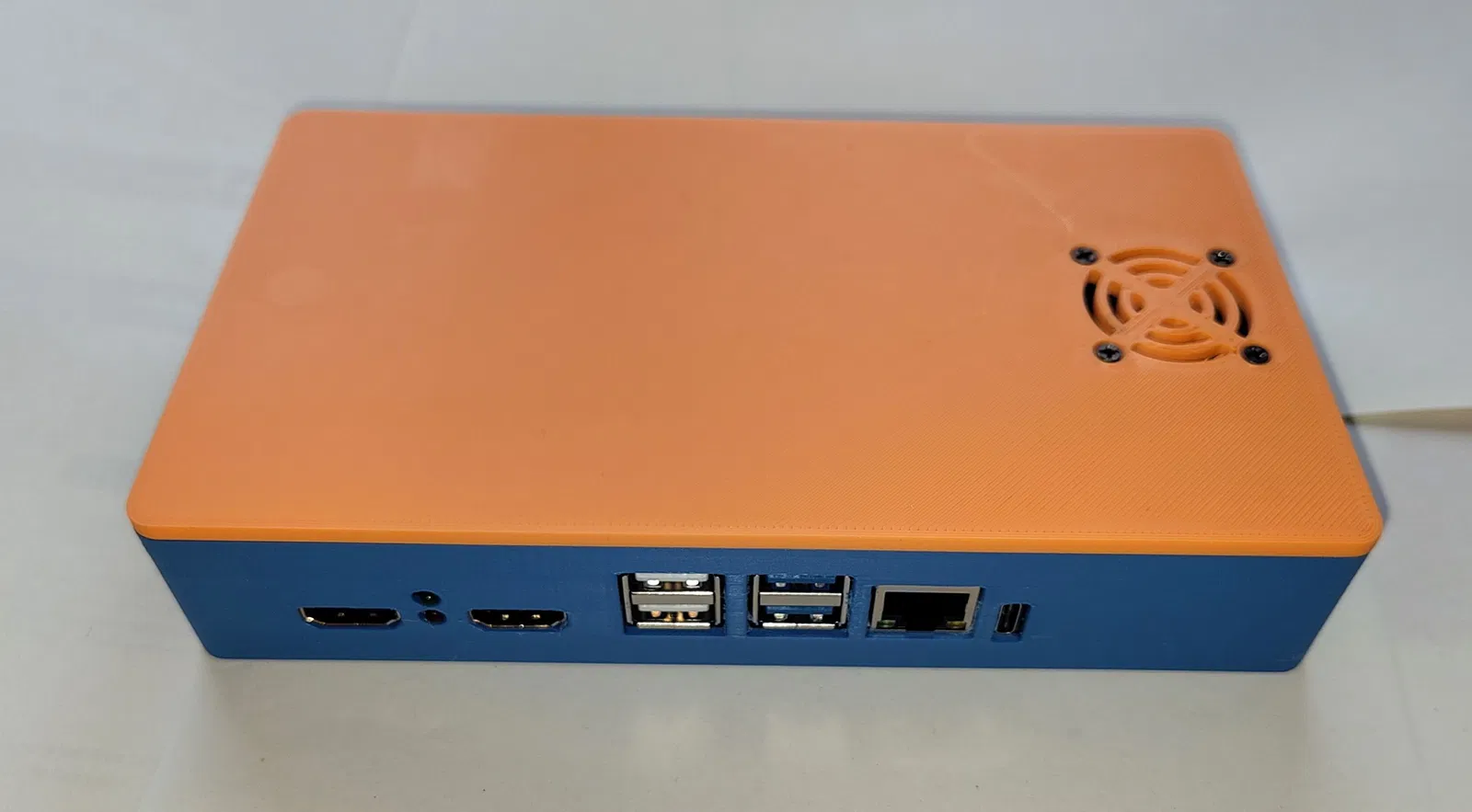

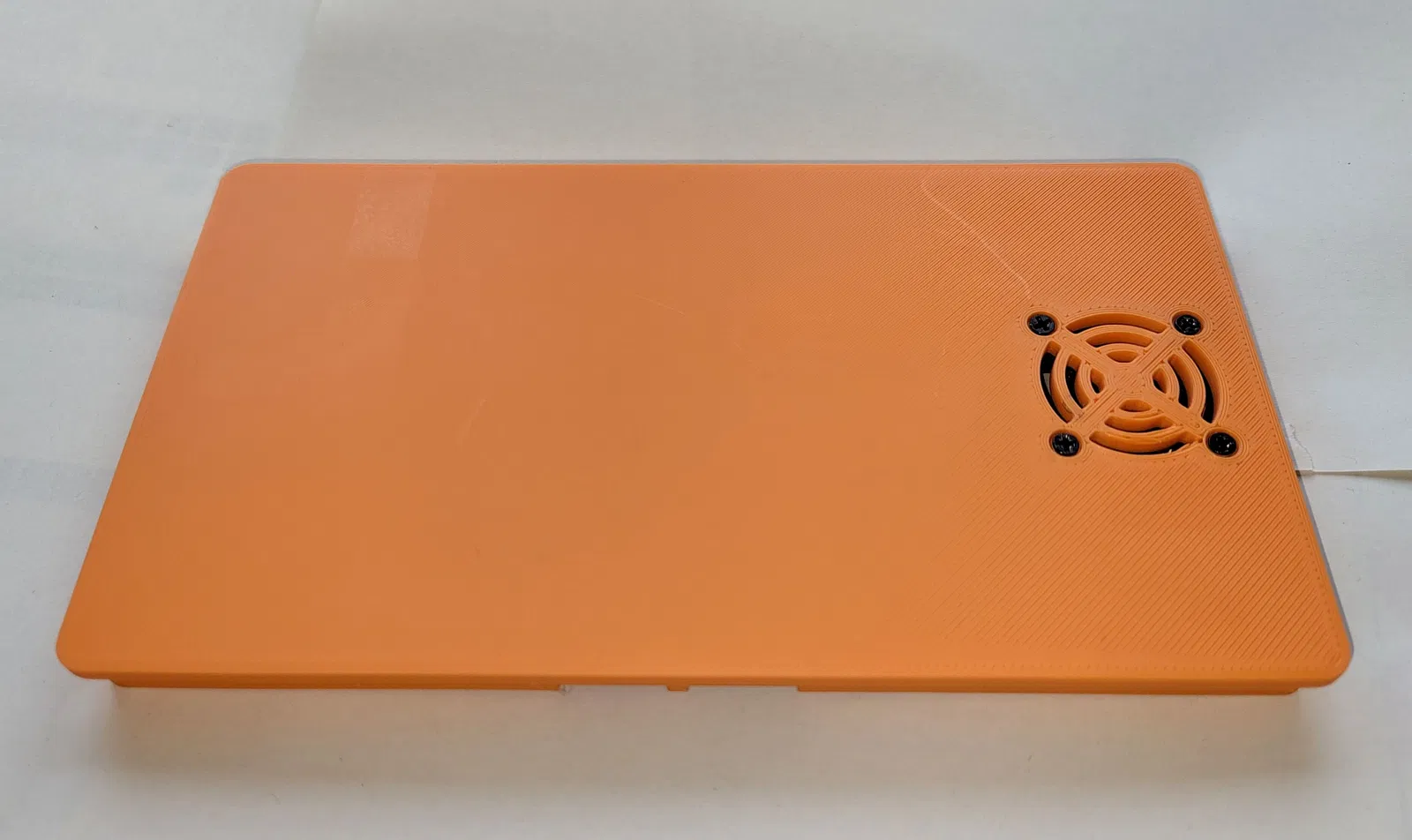

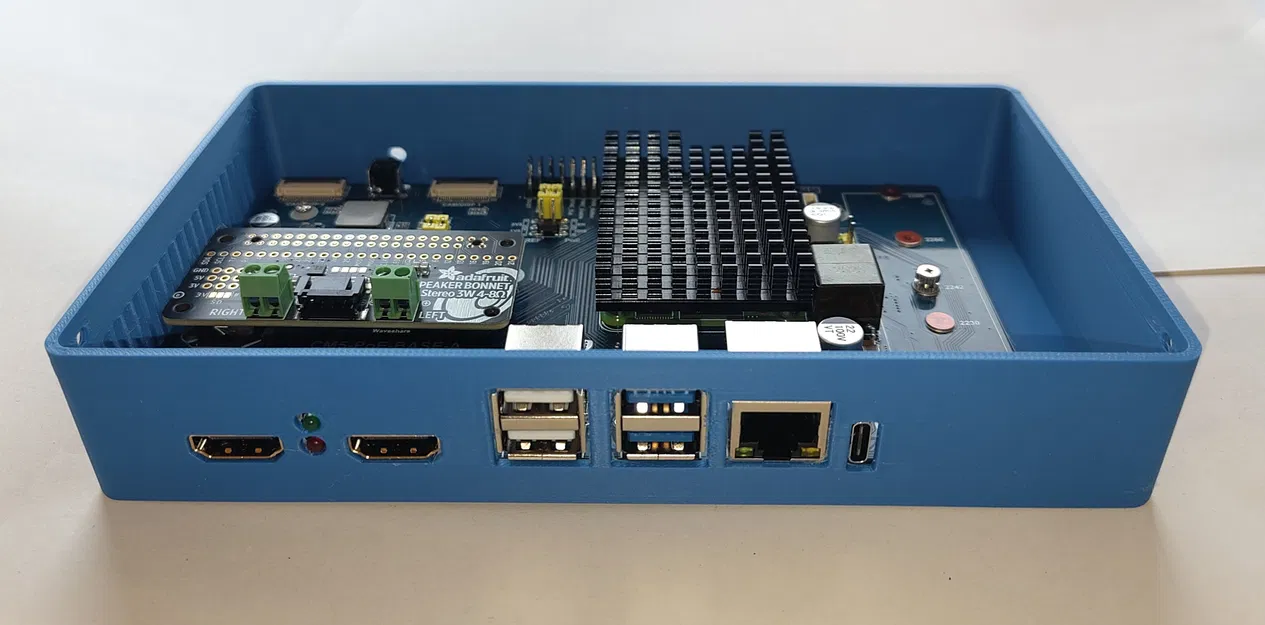

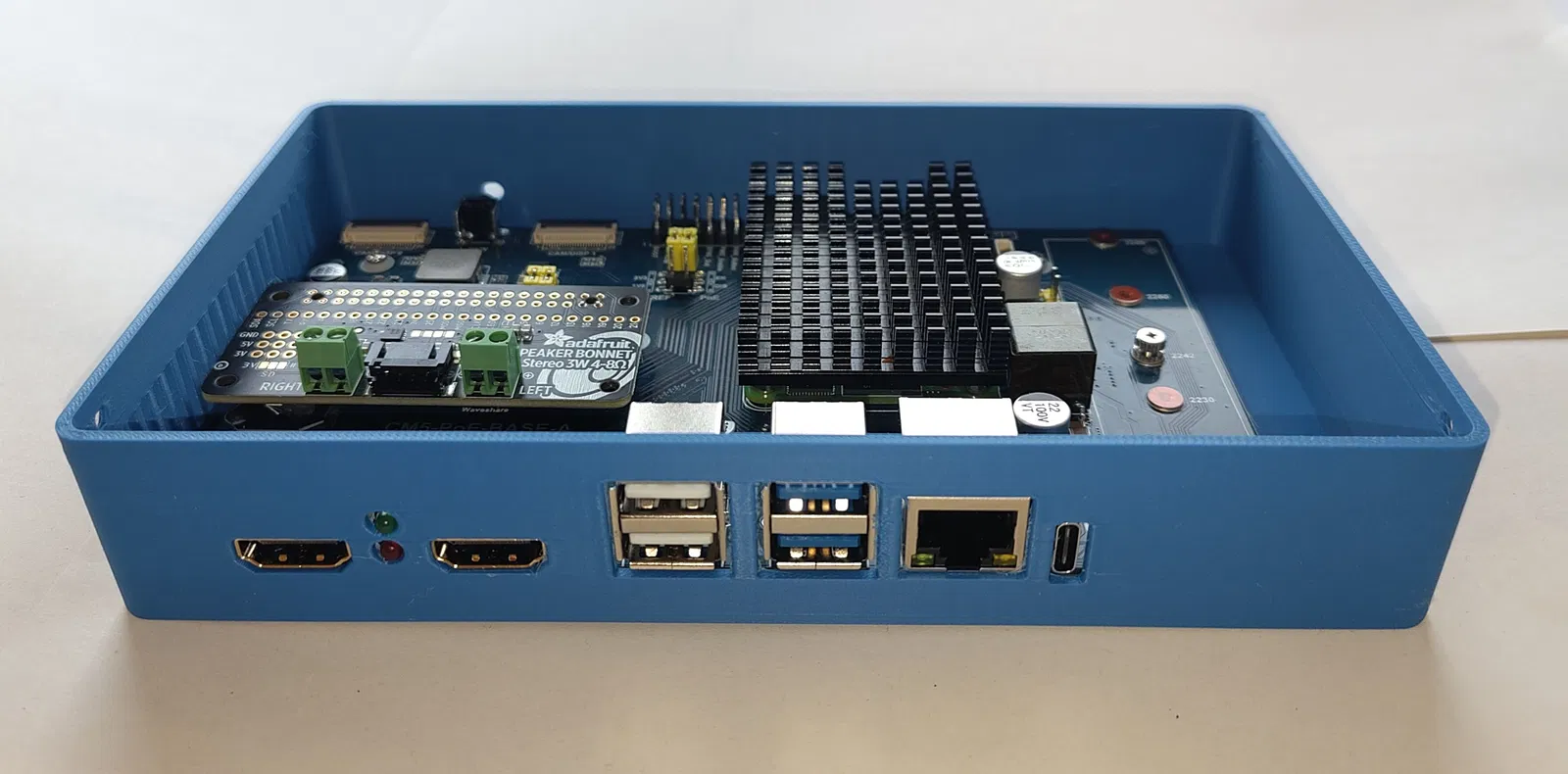

Vỏ (enclosure) này được thiết kế cho Waveshare Raspberry Pi Compute Module 5 IO Board, kiểu dáng tương tự case CM5 chính hãng của Raspberry Pi. Gồm 2 phần: đế và nắp, bắt bằng ốc M2.5 và heat‑set inserts. Phần nắp có lỗ gắn quạt 30 mm kèm lưới (grill), phía sau có các khoét lỗ cho HDMI, USB‑A xếp chồng, Ethernet, USB‑C và lỗ cho LED.
Khe thoát gió bên hông chỉ nằm ở mặt tường đối diện các khoét lỗ phía sau để dẫn luồng gió đi xuyên qua case.
Ghi chú / Khuyến nghị:
- Heat‑set inserts: M2.5 × dài 5 mm × 3.5 mm
- Ốc: M2.5
- Quạt: 30 mm, khoảng cách lỗ bắt 24 mm
