Leitz SM Lamp/LED Mount – Giá đỡ bóng E10 & mount nâng cấp LED

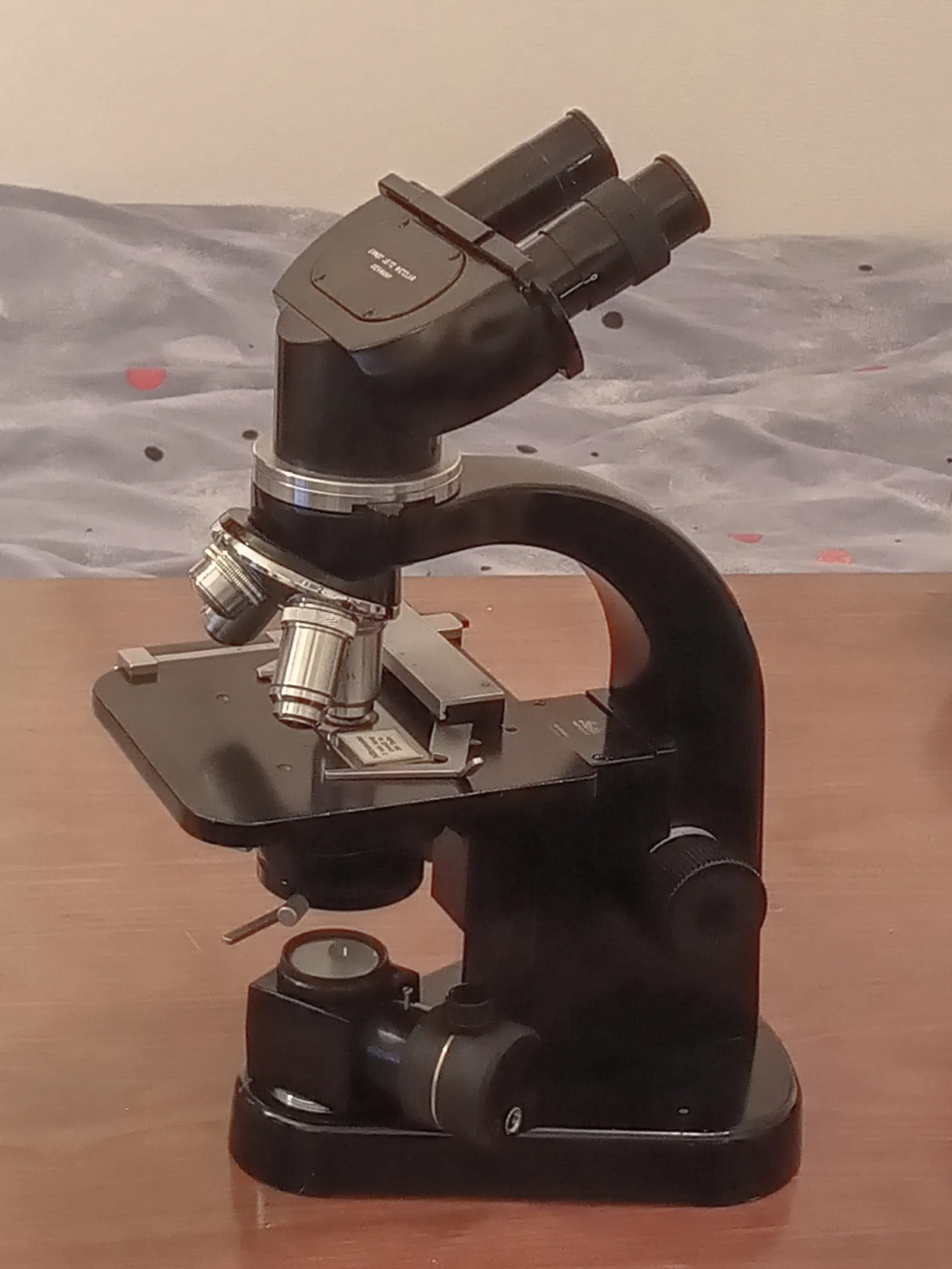

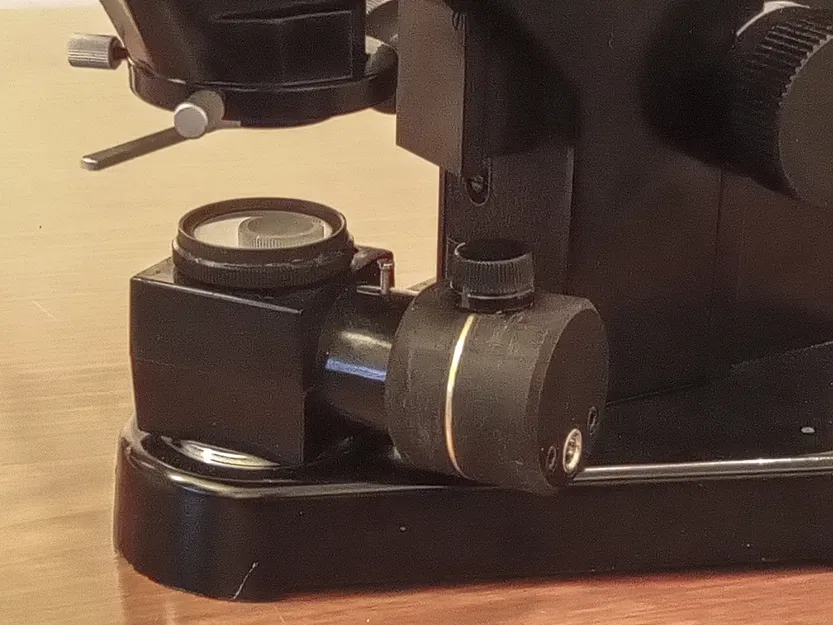

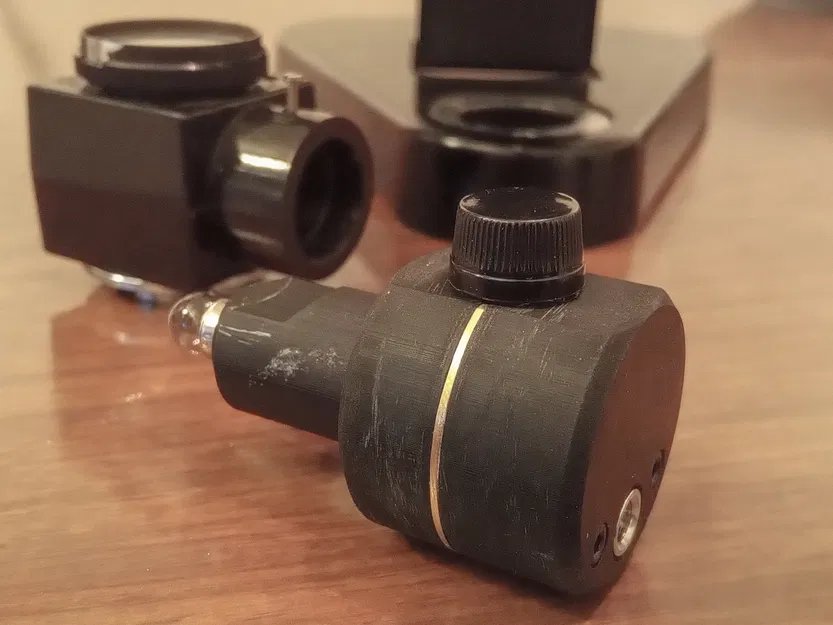

Kính hiển vi Leitz SM của mình dùng bộ condenser điện áp thấp (#051 475), nhưng lại bị thiếu lamp holder và biến áp. Lamp holder này vừa với bóng E10 điện áp thấp tiêu chuẩn, cấp nguồn qua jack DC (RND 205-00905) và có tích hợp rheostat dimmer (⌀30xH15mm). Dùng một con ốc M3 làm tiếp điểm trung tâm của bóng; còn tiếp điểm bên ngoài thì tuốt đầu dây rồi luồn/đưa dây qua phần ngàm giữ bóng. Hai nửa được bắt lại bằng 2 con ốc M3x30mm kèm ê-cu, và miếng spacer bằng đồng (tùy chọn) chỉ để nhìn đẹp hơn. Mẫu này được thiết kế để in 3D bằng máy resin (SLA) nhằm ra chi tiết mịn hơn và chịu nhiệt tốt hơn.

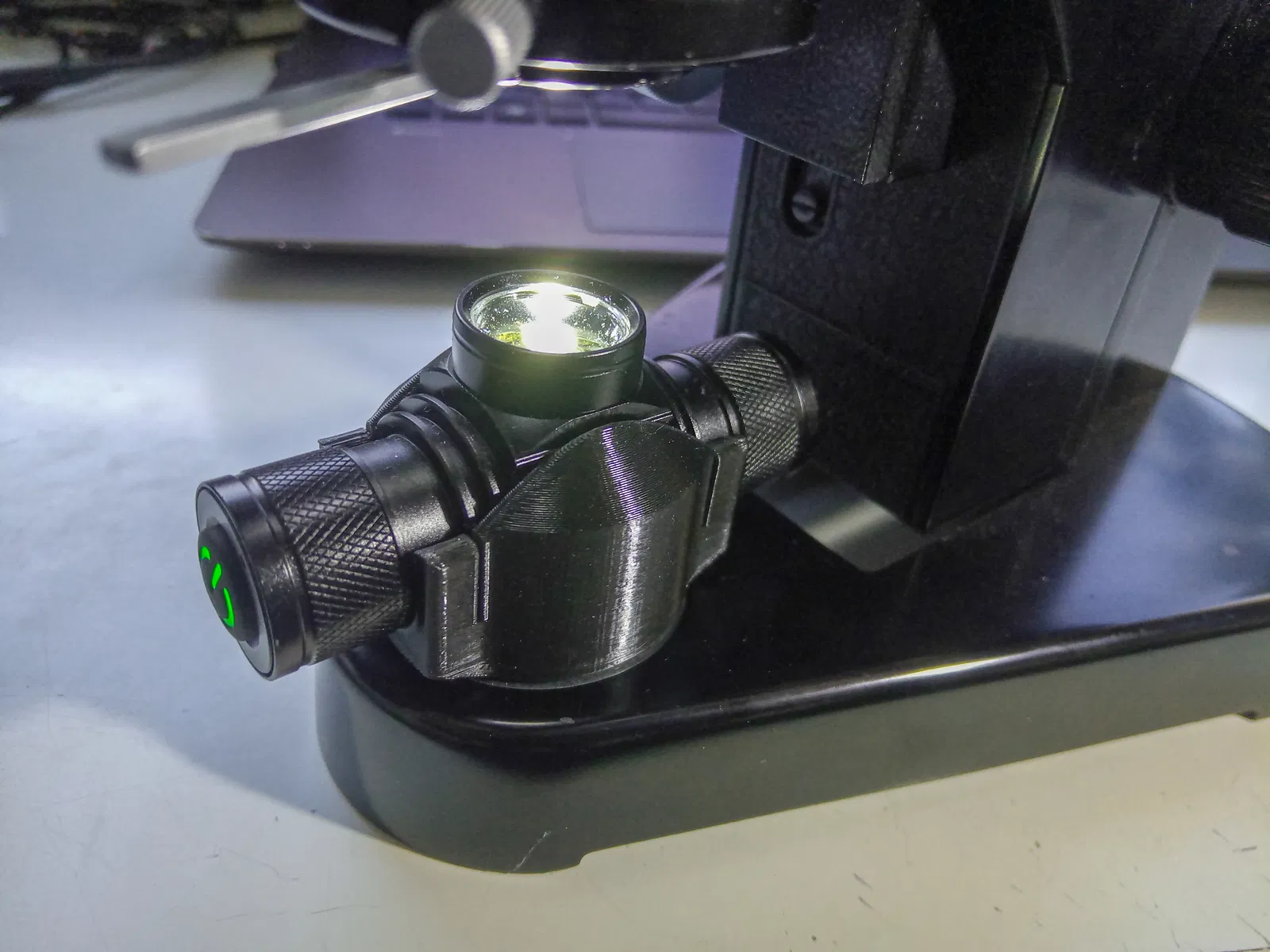

Phần mount gắn LED head torch được làm cho các đèn đội đầu D10/D20 loại dimmable trên Aliexpress, dùng pin Li-ion 18650 và có sẵn sạc USB-C. Có thể cân nhắc thêm ground glass diffuser để ánh sáng đều hơn. Phần mount này nên in bằng nhựa hơi dẻo như light ABS hoặc PET-G, và cần độ bám lớp (layer adhesion) tốt.

Phần mirror mount dùng để gắn loại gương lật tiêu chuẩn hai mặt, có hoặc không có đèn LED tích hợp.

Mình cũng có cung cấp source code (.stp & .3dm) nếu bạn muốn chỉnh sửa thiết kế theo nhu cầu riêng. In xong nhớ chia sẻ thành phẩm nha!
