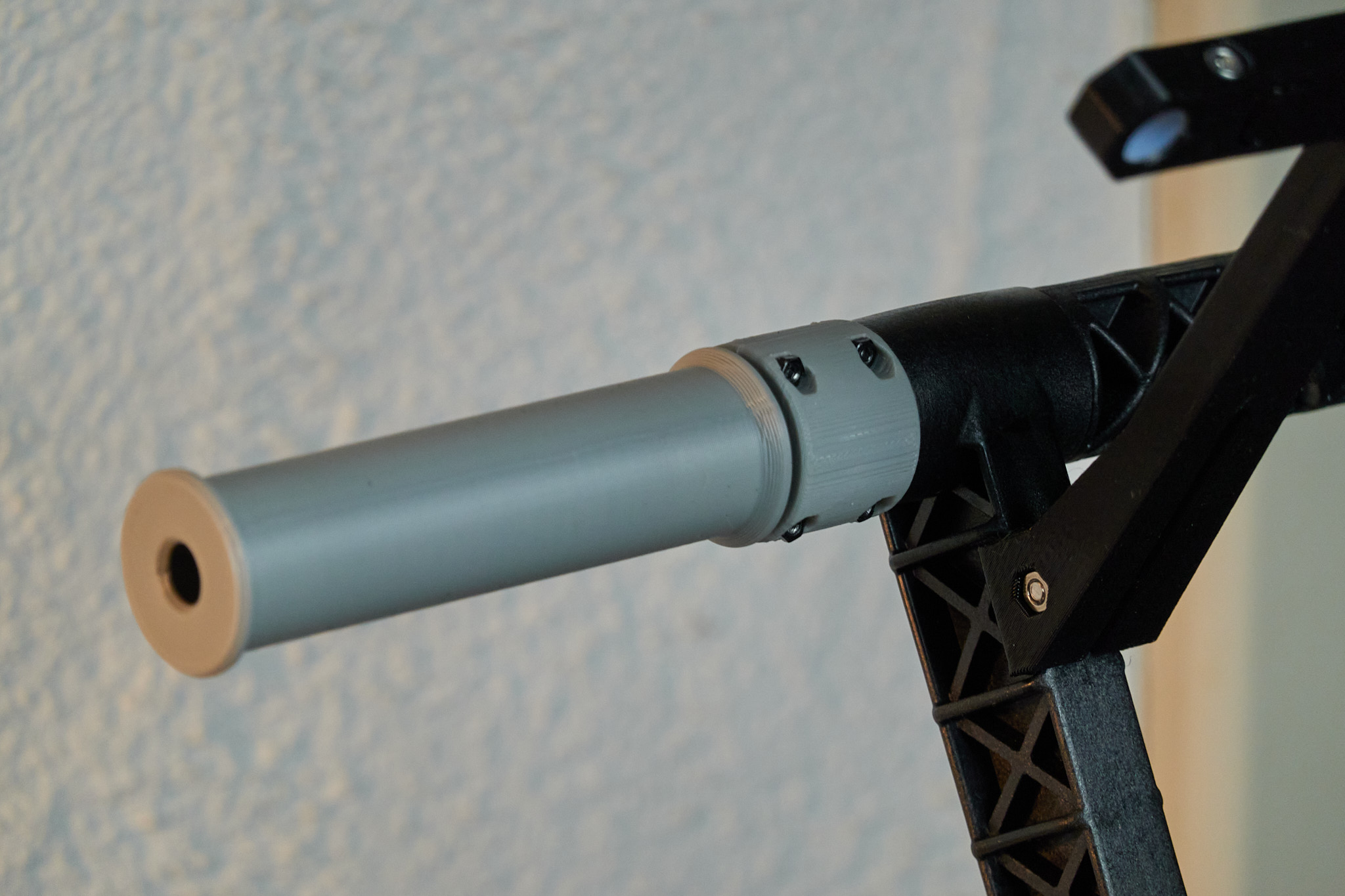

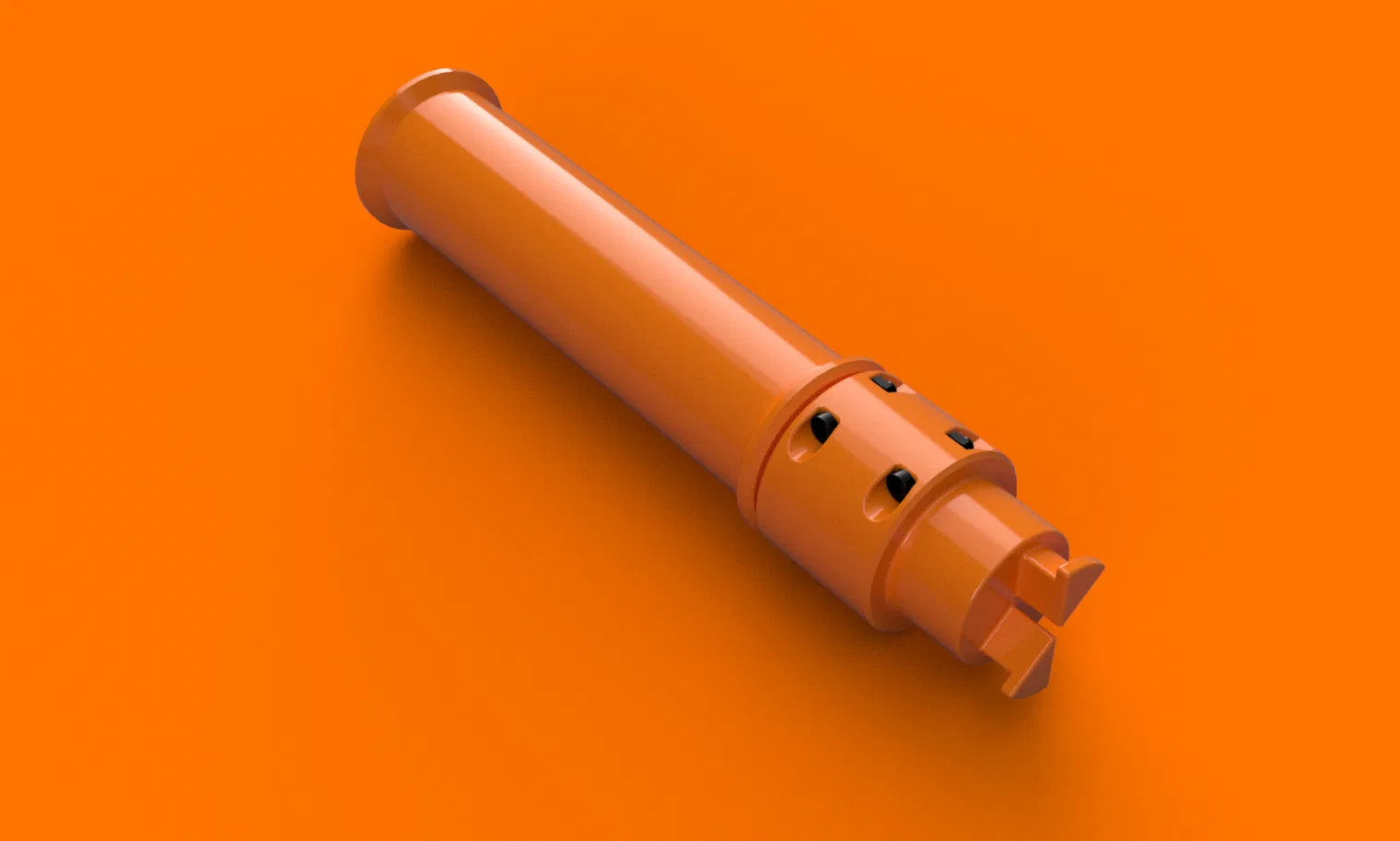

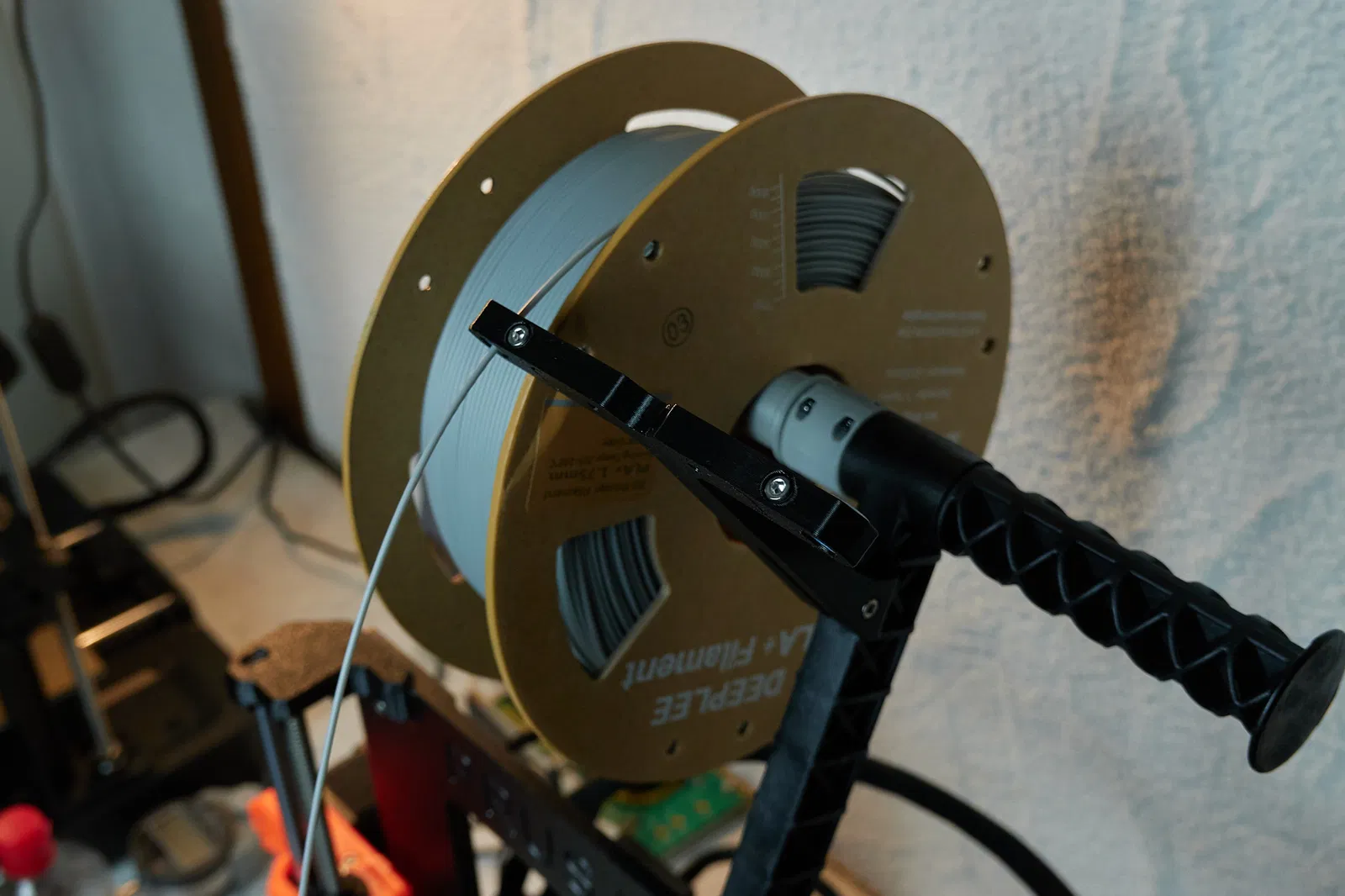

Prusa MKxx Spool Holder dùng 1 vòng bi 608

Prusa MKxx Spool Holder với 1 vòng bi 608

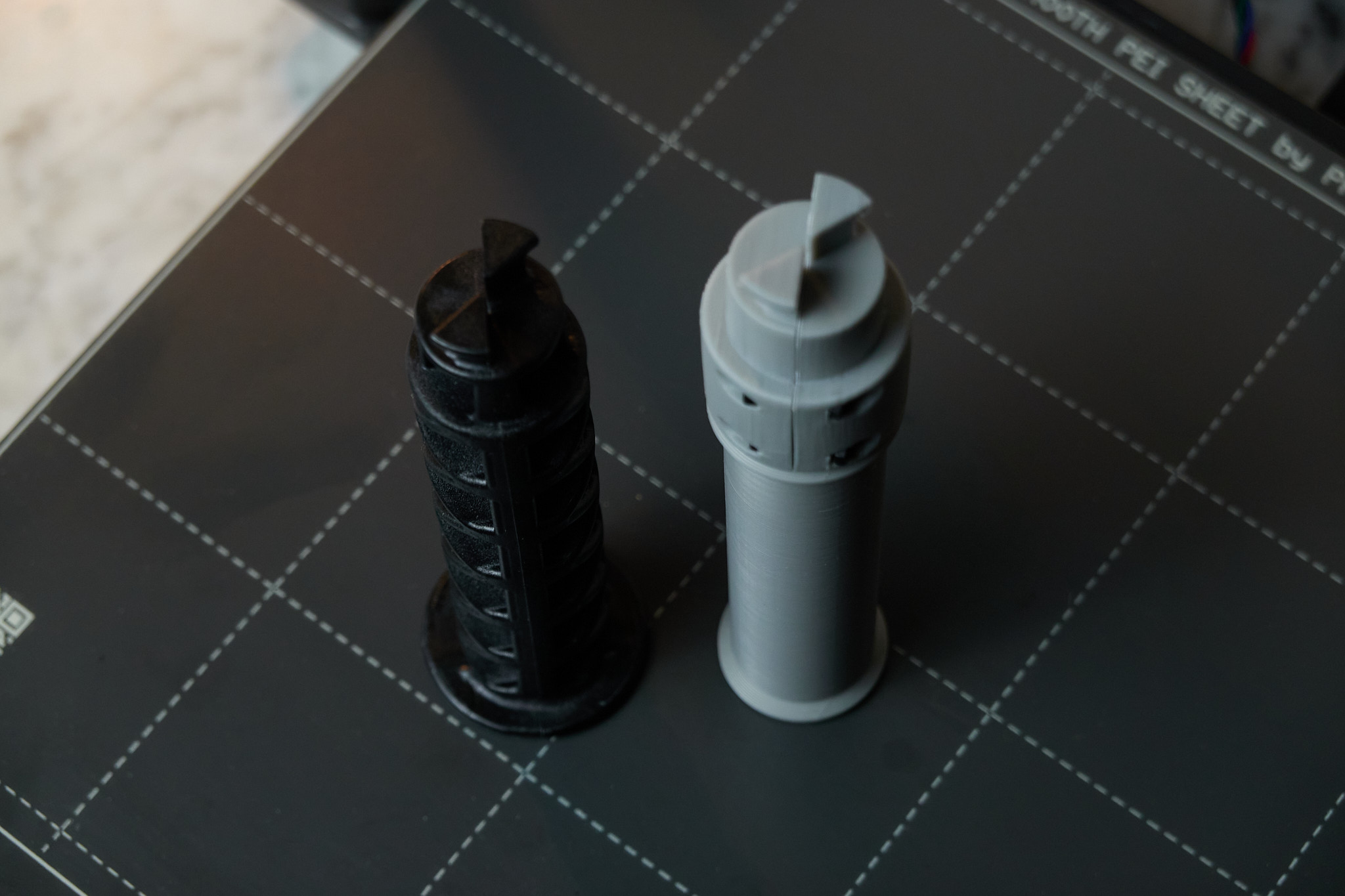

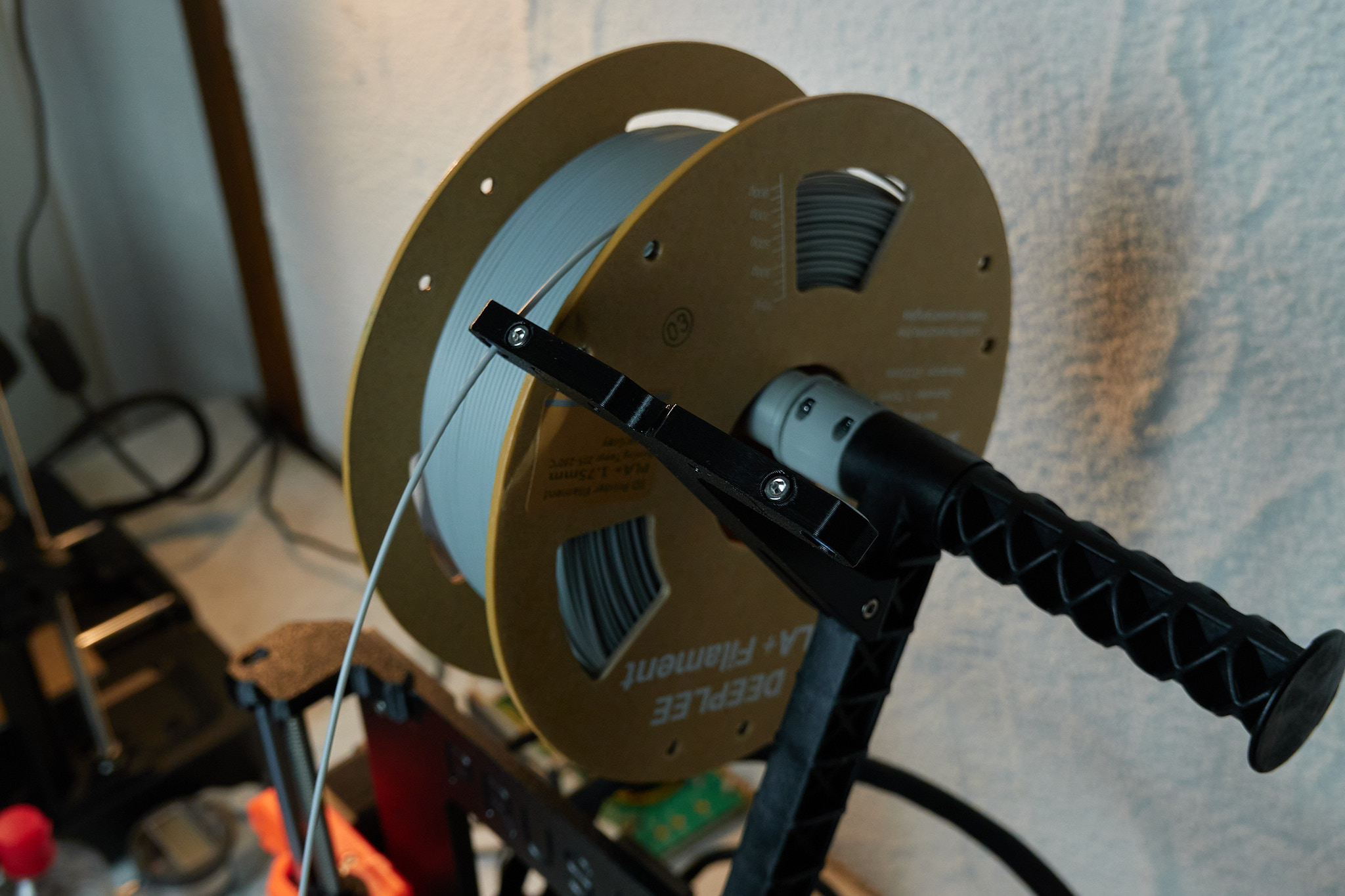

Con MK4S của mình có sẵn spoolholder, nhưng cuộn filament chạy không mượt trên đó.
Đặc biệt là khi in TPU (mà nextruder của MK4S in TPU khá tệ) thì càng cần ít ma sát càng tốt.

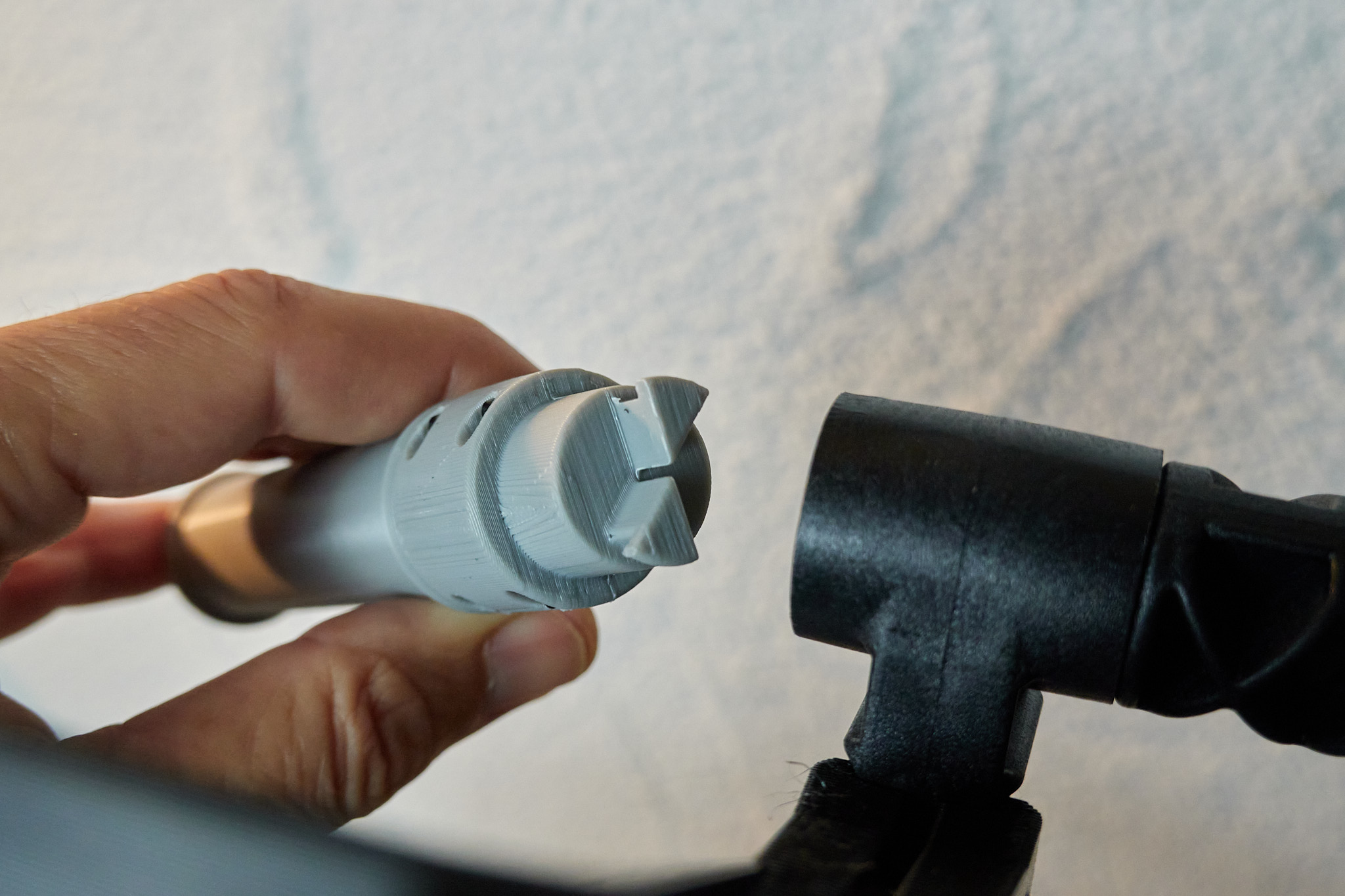

Mình đã reverse-engineer lại cái ngàm twist-lock có sẵn. Lắp vô vừa khít luôn.

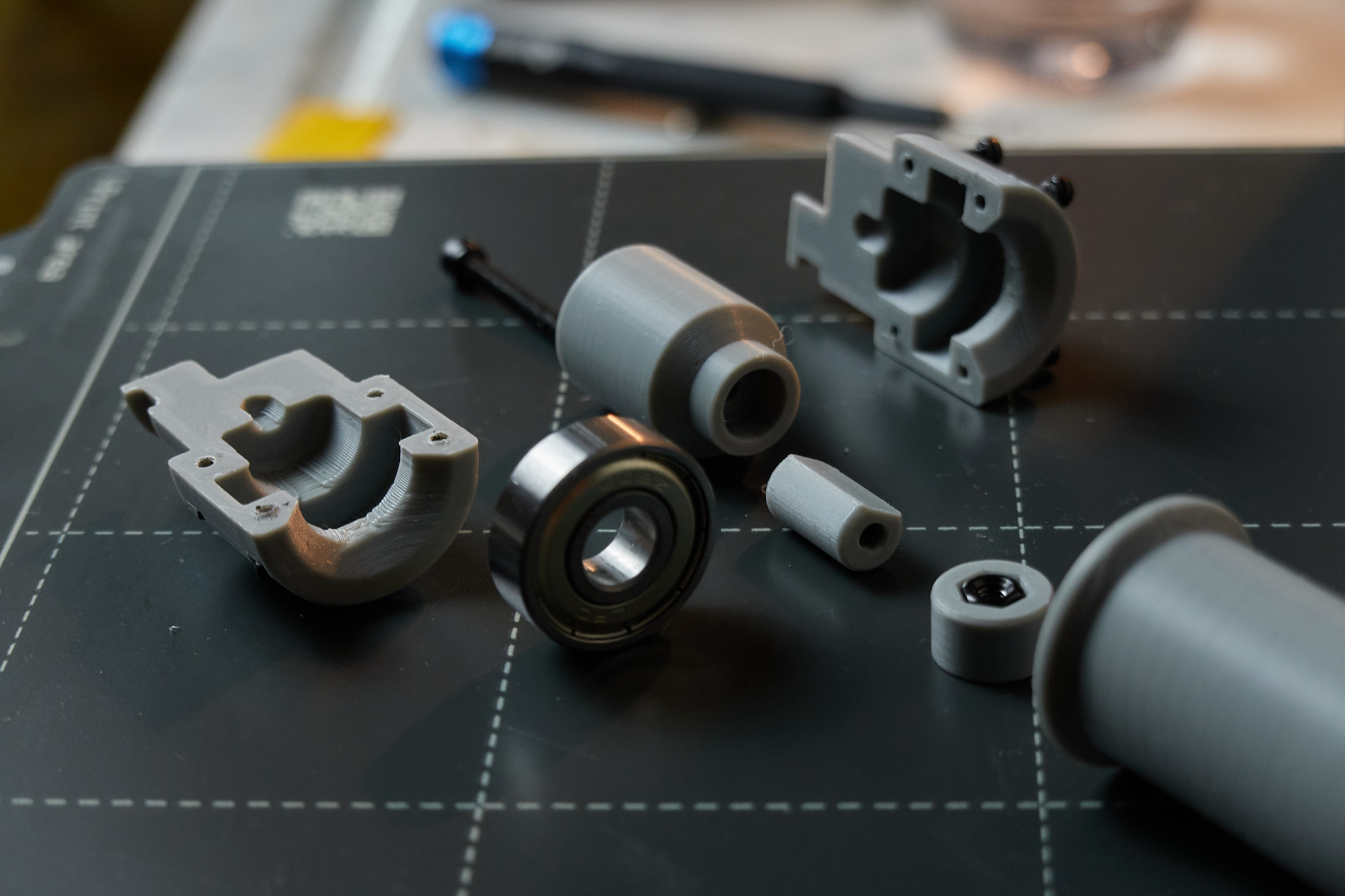

Những phần chịu lực quan trọng được in nằm phẳng (bearing housing và trục 8mm). Cách này giúp tránh bị nứt/gãy theo đường layer.

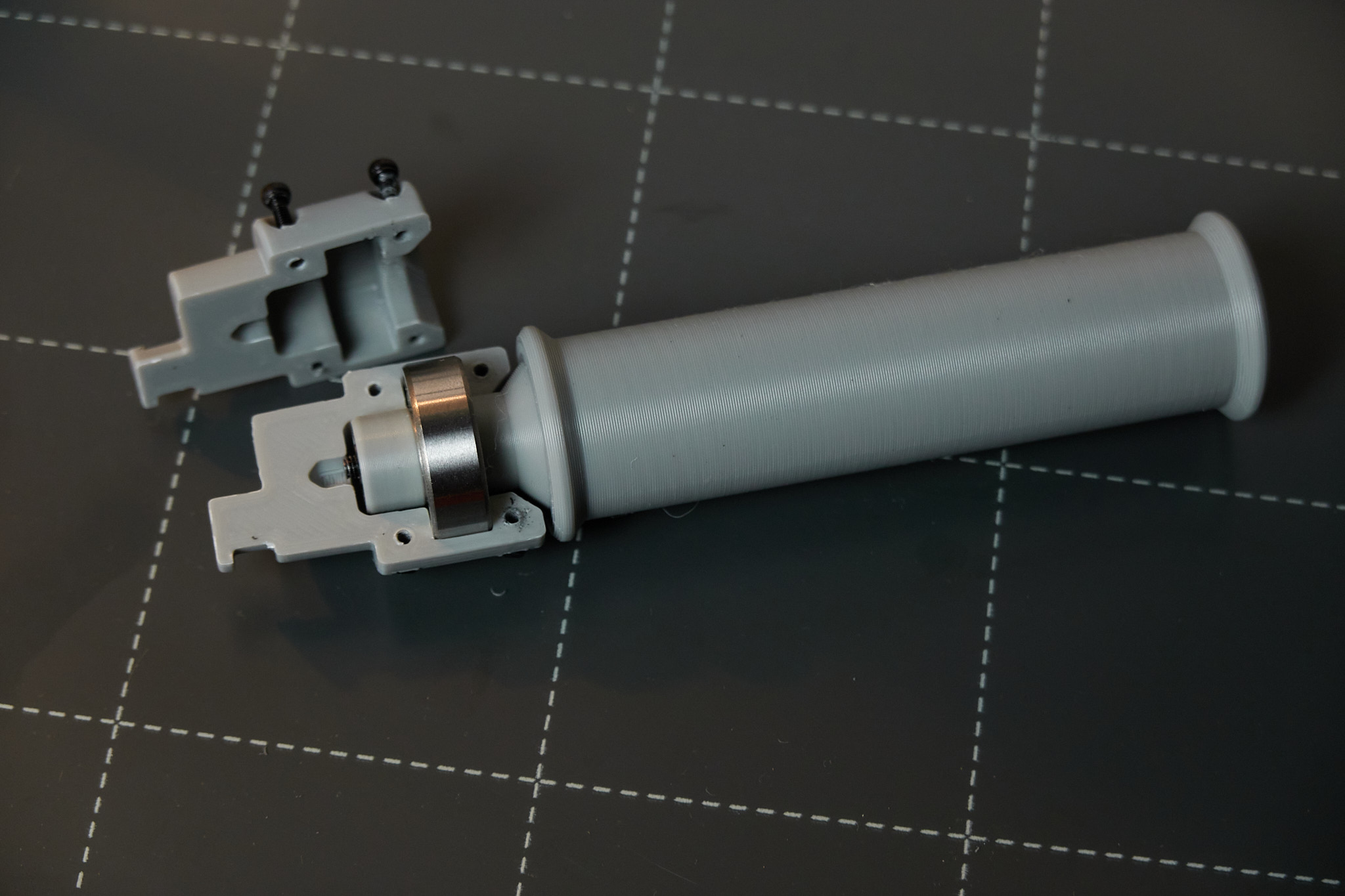

Mẹo: Trước khi in cả bộ, nên in thử. Cắt mấy phần liên quan ra và test print trước. Quan trọng là vòng bi phải vào khít trong ổ (bearing case). Và trục 8mm cũng phải khít trong lỗ vòng bi. Ngoài ra AxleClampNut cũng phải vặn/lắp vừa trên trục.
Nếu cần thì chỉnh X-Y-hole compensation và X-Y-contour compenstion.
Nếu bị lỏng quá, bạn cũng có thể quấn teflon tape quanh trục.

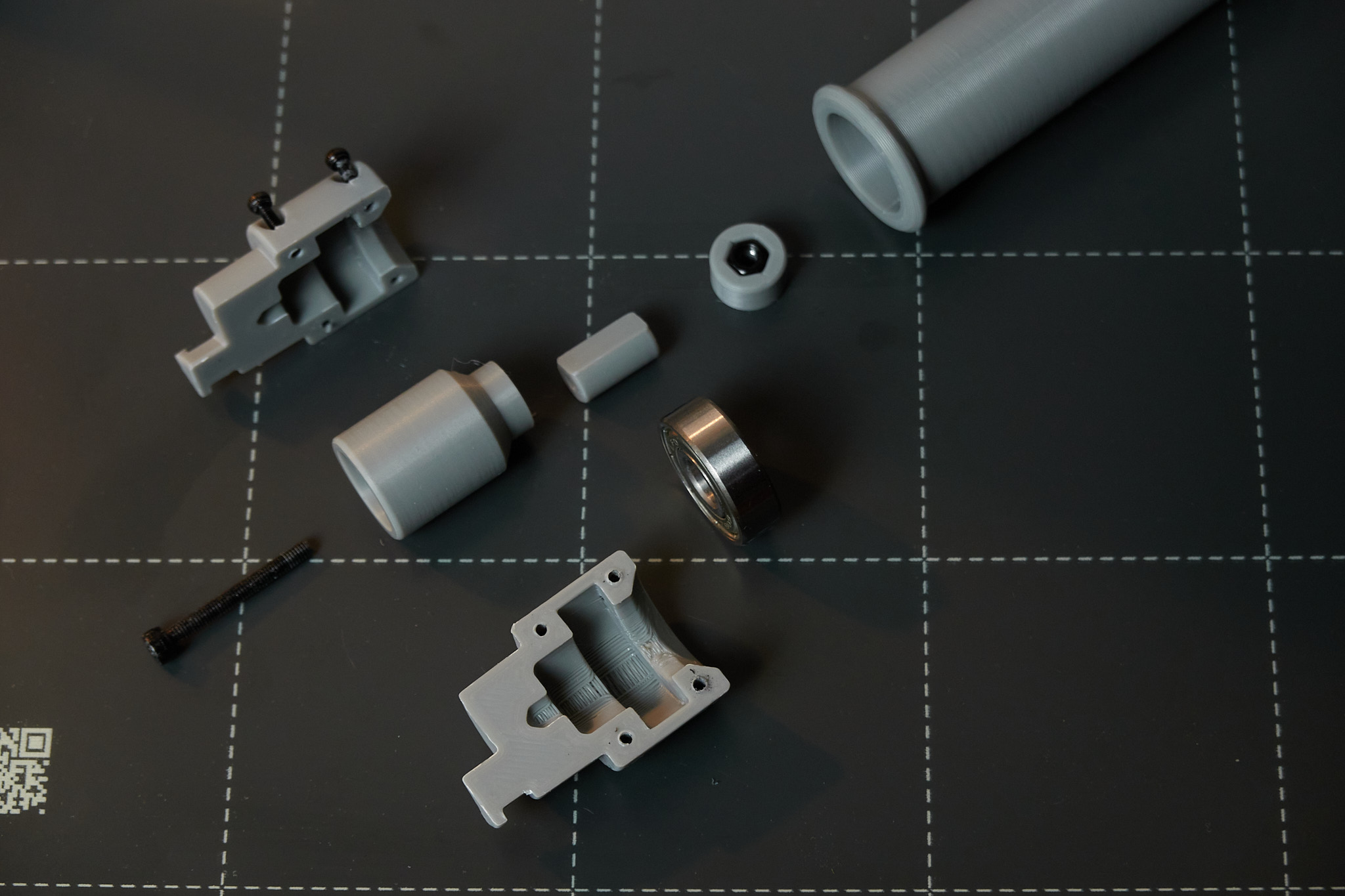

Hardware requirements

• 1x M3 25mm Hex Screw
• 1x M3 Hex Nut
• 4x M2 10mm Hex Screws
• 4x M2 Hex Nuts
• 608 Bearing (loại chất lượng tốt)

Dưới đây là animation cách lắp ráp:
Explosion Animation

Chúc bạn lắp ráp vui vẻ!

Nếu bạn thích thiết kế này, nhớ đăng make, để lại bình luận và đánh giá giúp mình nha!
Mình mất 4 tiếng cho cái này. Mình có cung cấp file STEP vì STL có vẻ kém chính xác hơn.

Cảm ơn!
