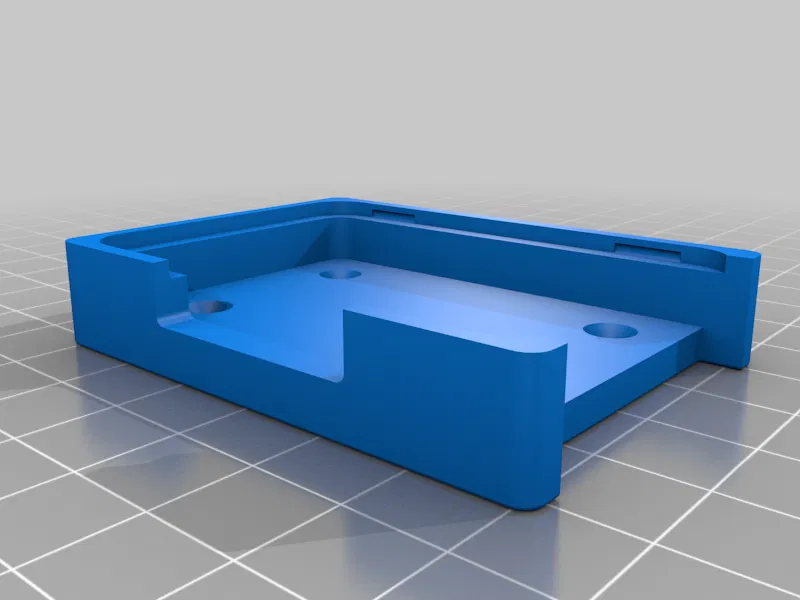

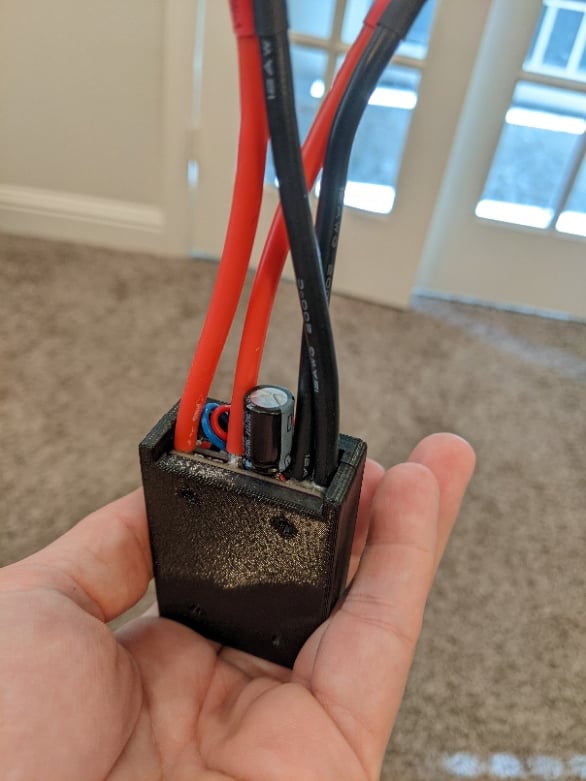

Ngàm bấm (Snap Mount) Mateksys H743 V2

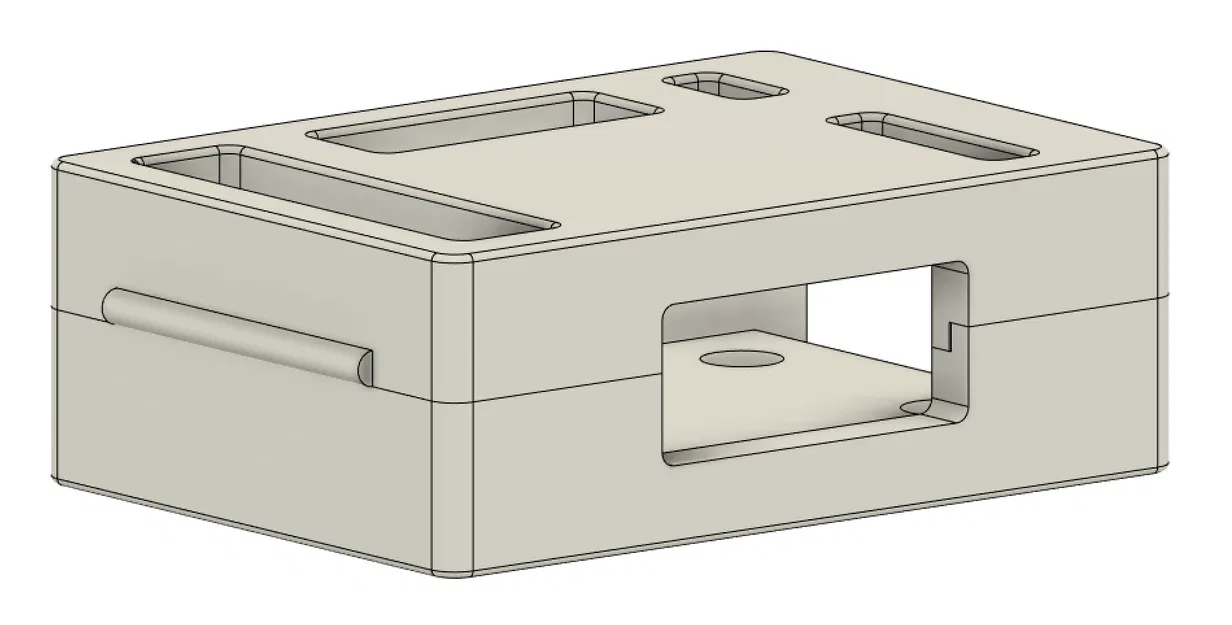

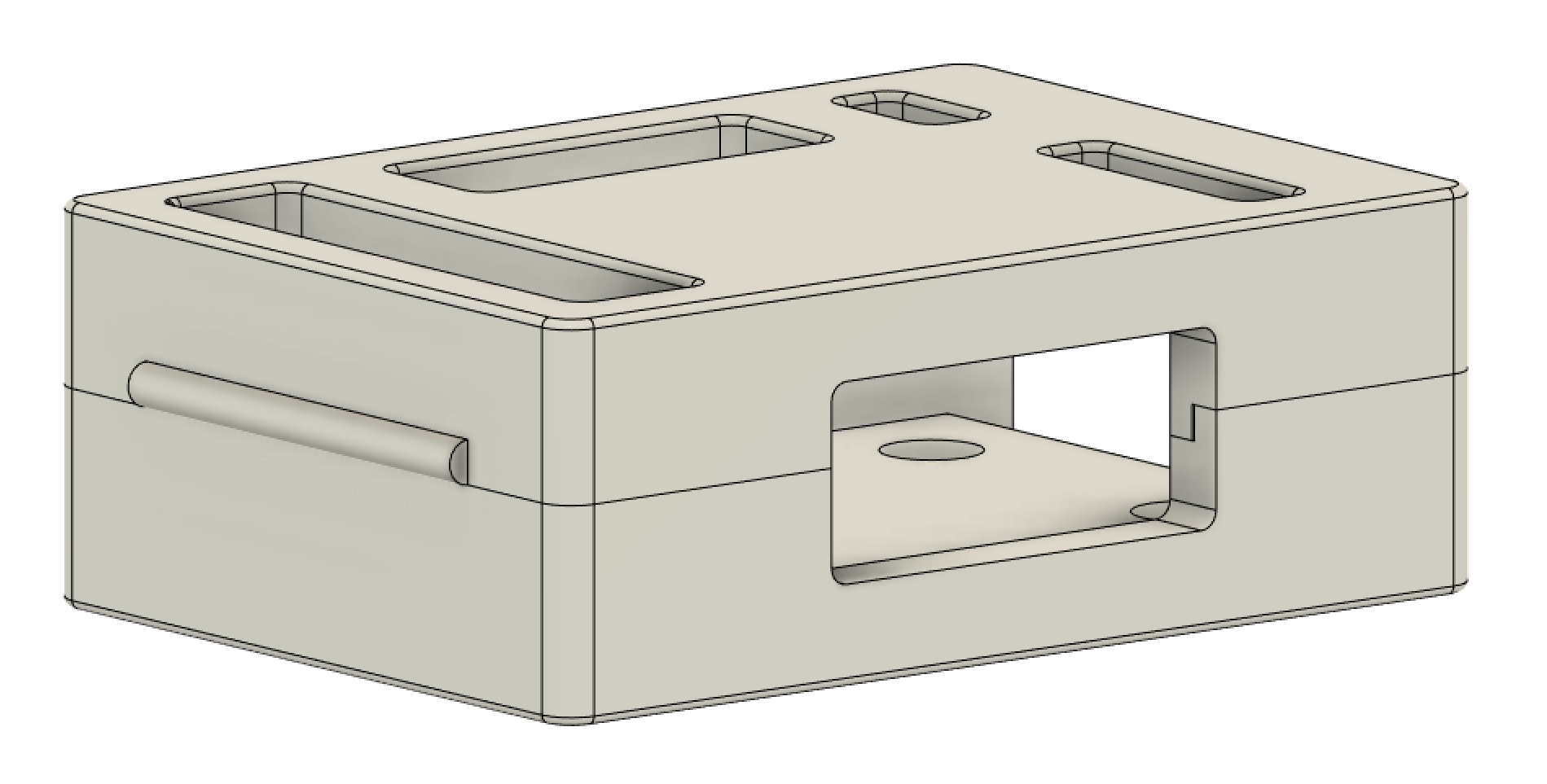

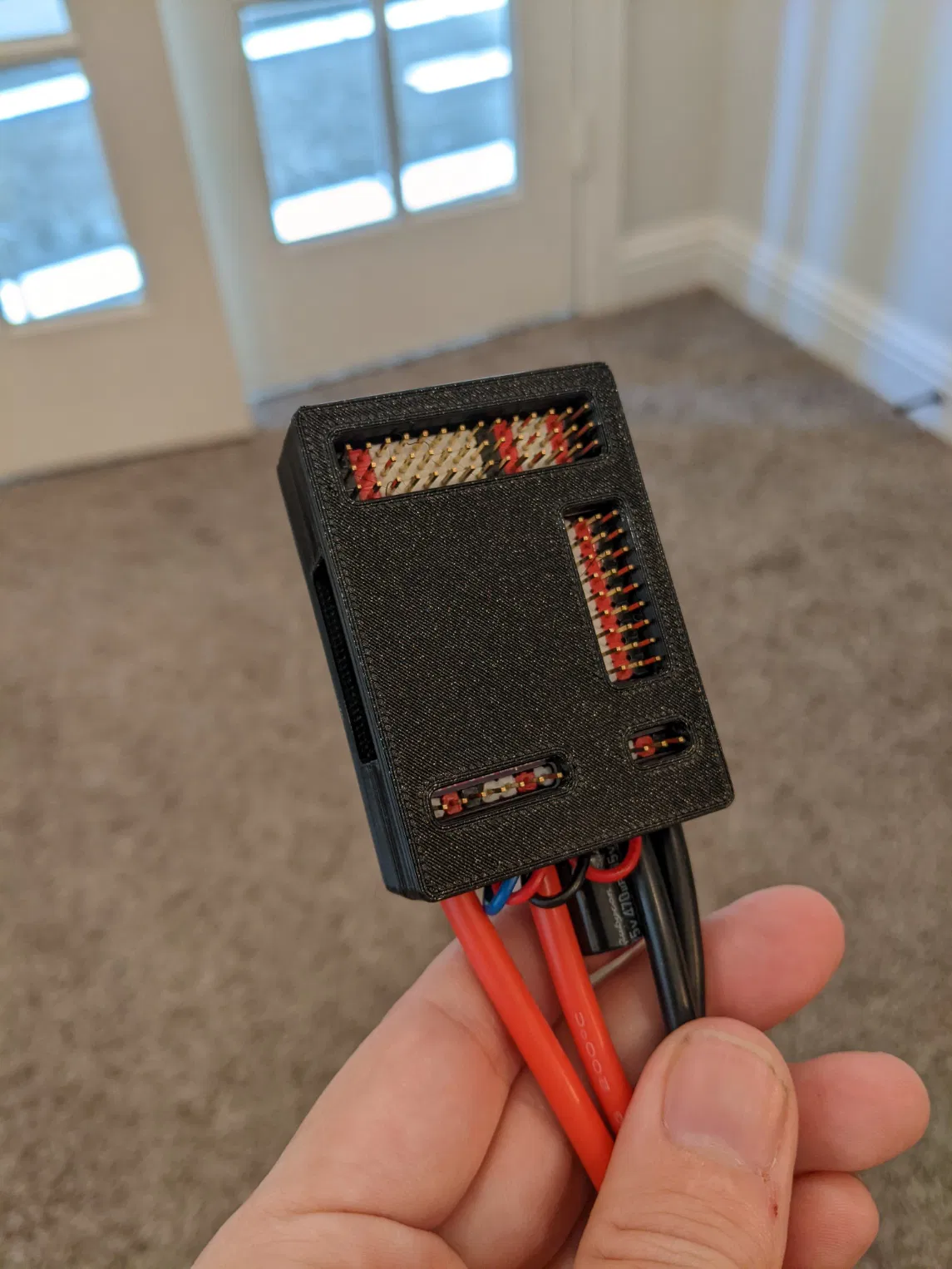

Bản in này là một ngàm (mount) dạng tự bấm (self-snapping) chắc chắn cho Mateksys H743 Wing V2.

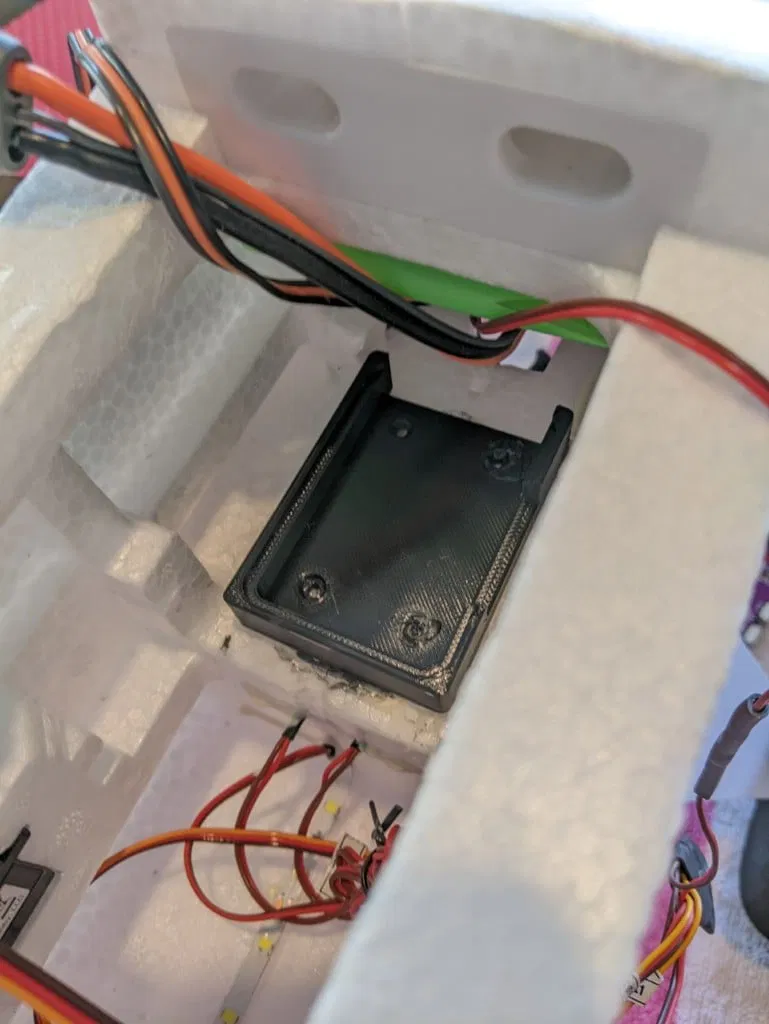

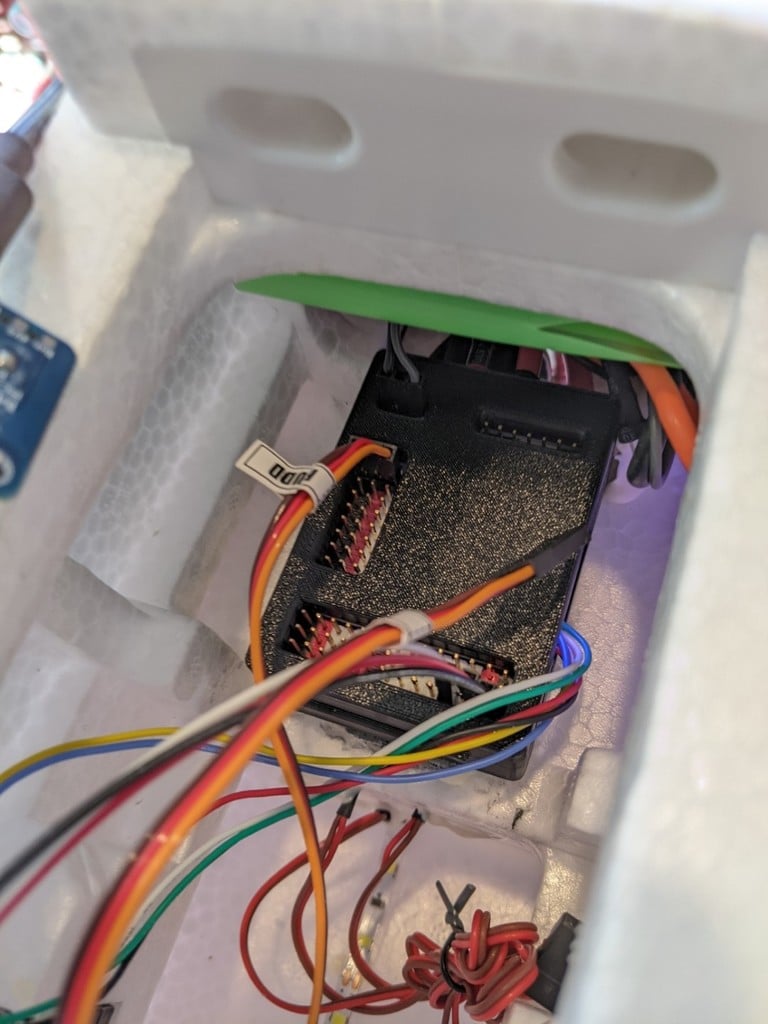

Có thể dùng keo nến (hot glue) để dán vào máy bay foam, hoặc bắt vít vào máy bay gỗ bằng vít gỗ US #4 hoặc loại tương đương.

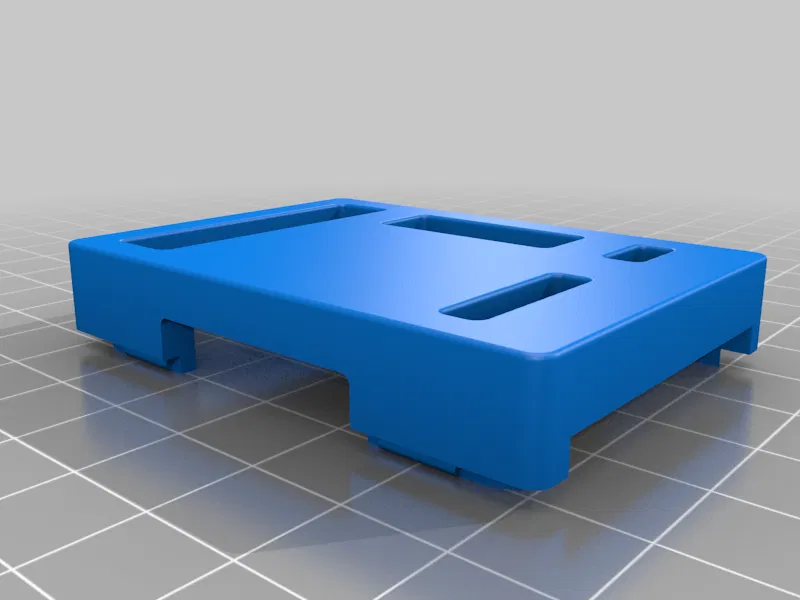

Nắp trên bấm khớp chắc vào phần đế, nhưng vẫn có thể tách ra lại khi dùng một chút lực. Thiết kế nhằm đảm bảo giữ chắc khi bay, nhưng không cần lực mở quá lớn đến mức làm phần đế bị bong keo. Nhờ vậy có thể tháo Wing V2 ra để thao tác/sửa chữa rồi gắn lại vào máy bay.

Nếu cơ cấu bấm bị lỏng dần (do mở/đóng nhiều lần), chỉ cần in lại phần nắp trên.

Print Settings

Printer:

Prusa Mini+

Rafts:

Không quan trọng

Supports:

Không

Resolution:

1.5 mm

Infill:

20%

Filament: PrusaMent PETG Black

Notes:

Có 2 cách để in:

1. SnapMount.3mf - File project PrusaSlicer sẵn sàng để in cả hai nửa với các thiết lập khuyến nghị bên dưới.
2. Bottom.stl và Top.stl - Hai file STL (phần dưới và phần trên) không kèm tham số nào (xem thiết lập khuyến nghị bên dưới).

Thiết lập khuyến nghị

Với mẫu này, không khuyến nghị dùng PLA vì các khớp bấm sẽ bị mòn nhanh hơn. PETG là lựa chọn ưu tiên.

Khuyến nghị layer height 0.15 mm để các khớp bấm được bo tròn đẹp hơn; infill 20% là đủ. Không cần supports.

Mình thiết kế mẫu này như thế nào

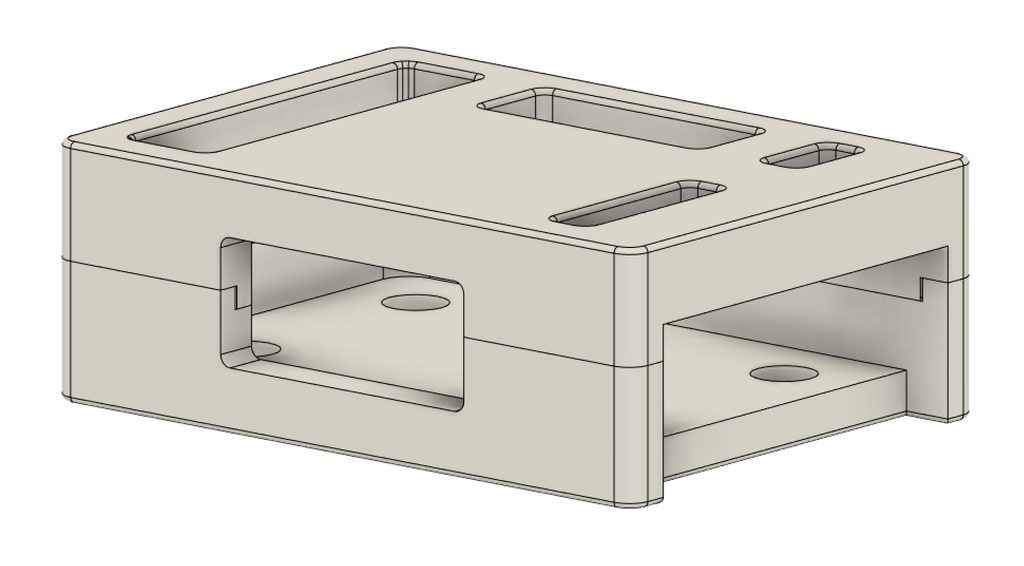

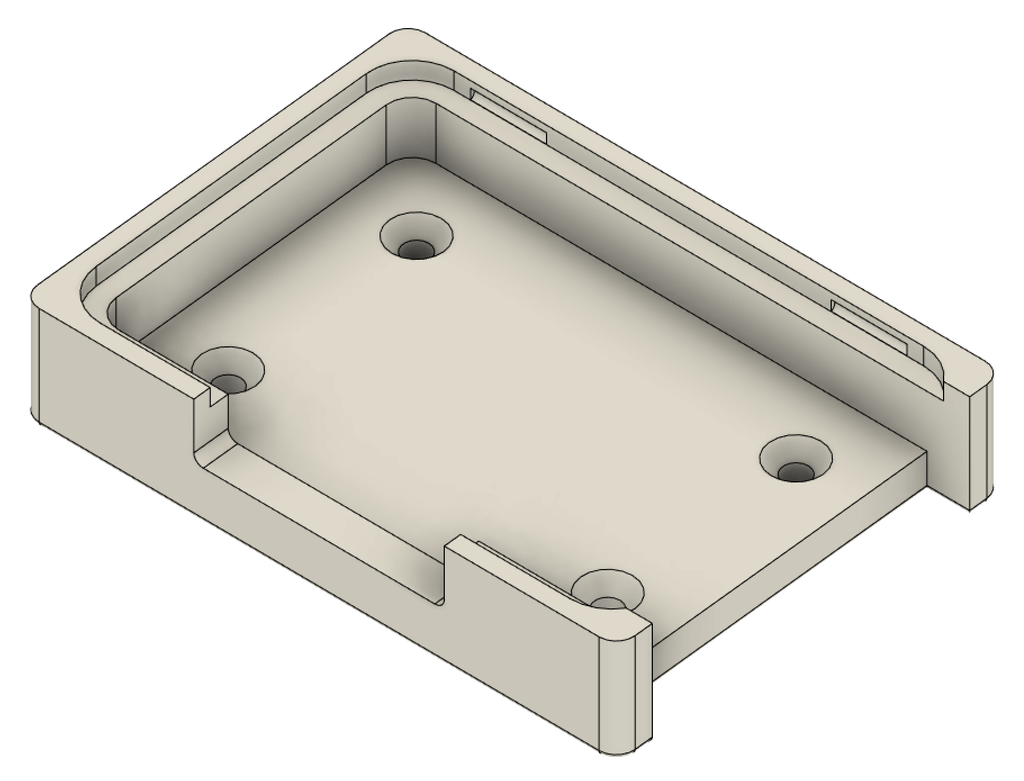

Có kèm file thiết kế Fusion 360. File là H743V2SnapMount.f3d và là dạng fully parametric. Xem thêm thông tin tại GitHub Page
