Riser cao hơn một chút cho Qidi Q2

Một vấn đề của Qidi Q2 là ống PTFE dẫn filament bên trong hay bị cạ vào mặt dưới của nắp kính. Tệ hơn nữa là nó còn cà ngang qua đầu vít đang giữ tay cầm của nắp. Cách xử lý hay gặp là in một cái riser để nâng nắp kính lên.

Riser gốc được đăng trên website công khai của Qidi, tạo bởi “QIDI User”. Nó được Studio 507 upload lên Printables (tại đây). Riser này có các baffle chỉnh được để thoát gió (làm mát) buồng in khi dùng các loại filament có nhiệt độ chuyển kính thấp như PLA, PETG và TPU. Lắp rất khít, nhìn cũng đẹp, và dung sai của model làm rất chuẩn.

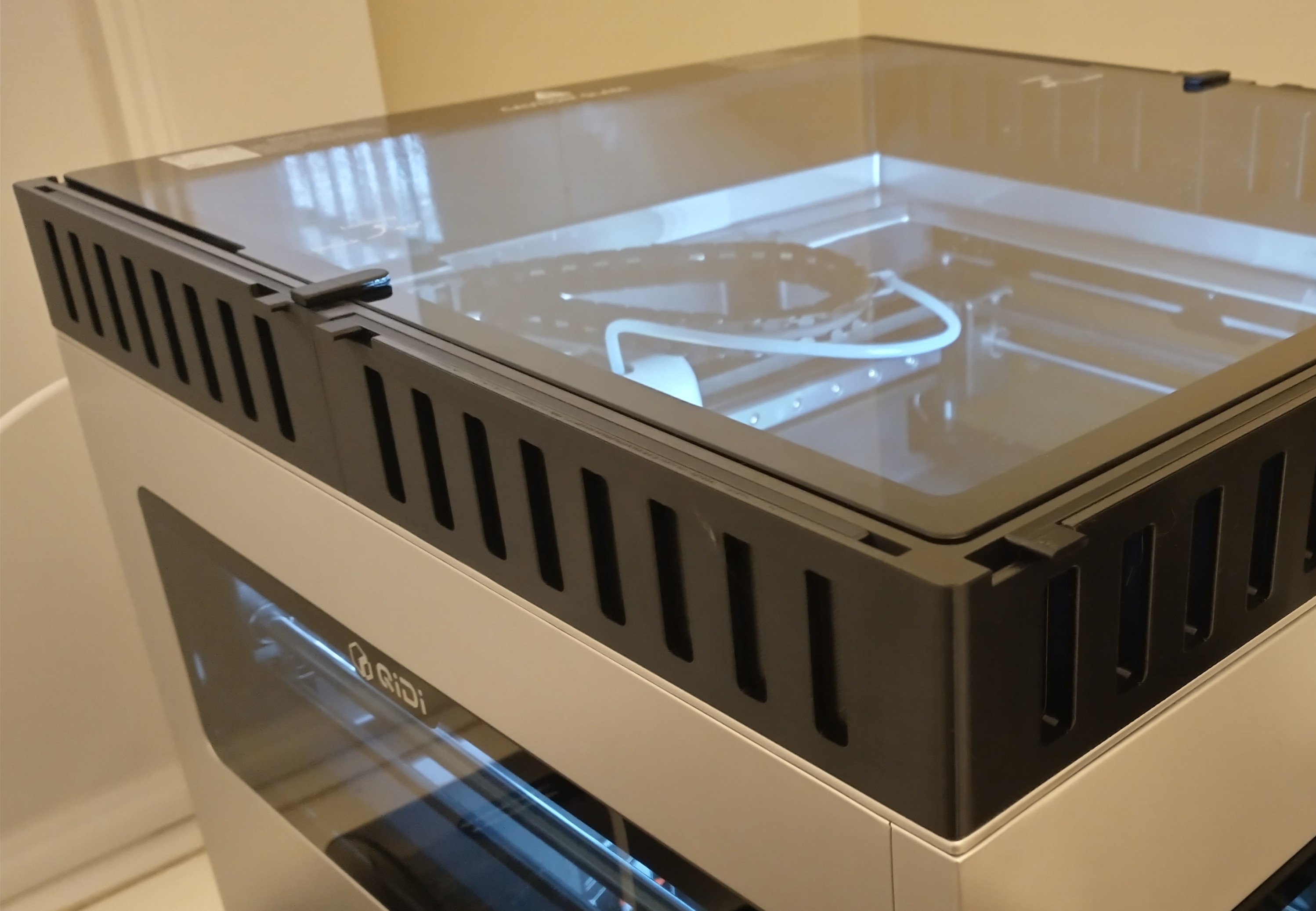

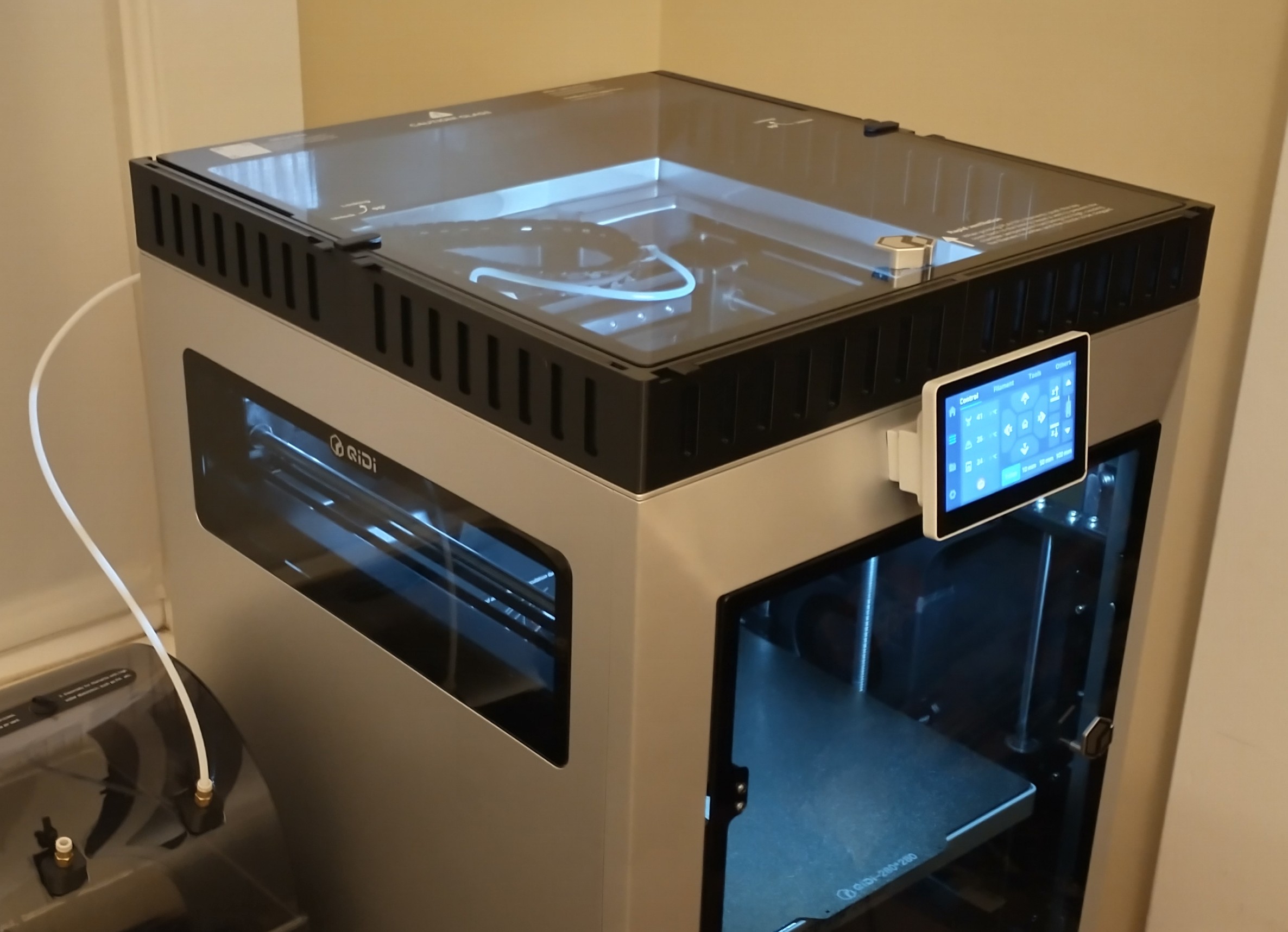

Nhưng dù dùng riser đó thì ống PTFE của mình vẫn bị cạ vào nắp kính. Nhất là sau khi mình gắn cái (cực kỳ hữu ích) PTFE Clip của LittleApollo! Nên mình quyết định làm riser cao hơn nữa. Mình tăng chiều cao từ 33mm lên khoảng ~50mm. Với lại mình thấy vị trí các khe vent hơi thấp, nên mình dời chúng lên cao hơn, gần về đường tâm.

Mình in cái này ngay trên Q2, dùng filament Qidi PETG Basic, slicer bằng Orca Slicer. In theo profile “0.20mm Standard”. LƯU Ý là có hai file khác nhau cần in! Cần cả hai mới ráp đủ bộ riser hoàn chỉnh. Tổng cộng tốn khoảng 210 mét filament.

Profile tiêu chuẩn là ổn, nhưng mình thấy cải thiện hơn khi chỉnh như sau:

1. Speed: Outer wall speed từ 200mm/s xuống 100m/s.

2. Speed: Tắt “Slow down for curled perimeters”

3. Support: Bật support “Normal (auto)”

4. Support: Bật “On build plate only”

5. Support: “Pattern angle” từ 0 lên 45 độ

6. Support: “Support/object first layer gap” từ 0.2mm lên 0.4mm

7. Others: Brim Type: No brim.

8. Mình cũng paint một vùng loại trừ support bên dưới các phần dovetail overhang.

Toàn bộ các setting này đã được gói sẵn trong file .3mf đi kèm! Nếu bạn muốn tự set, mình cũng có để kèm .stl tiêu chuẩn.

Giải thích thêm cho mấy gạch đầu dòng trên (ai quan tâm):

1. Giảm VFA (vệt gợn sóng) trên bề mặt ngoài. Khác biệt khá nhẹ. Nếu mình tune máy kỹ hơn thì chắc cũng không quá quan trọng.

2. Setting này gây đủ kiểu vấn đề với cách Orca xử lý overhang và bridge. Mình thấy để tắt lúc nào cũng hợp hơn.

3. Cần support đó! :)

4. ...nhưng các bridge ở phía trên các khe vent vẫn in ngon mà không cần support, nên bật cái này giúp khỏi in support vô đó.

5. Mình không rõ sao mặc định lại là 0, nhưng 45 độ giúp lớp đáy của model cắt ngang qua phần bridge interface thay vì dính theo nguyên chiều dài của nó.

6. Phần bottom support interface của mình bị chạm vô lớp đáy của model, nên tăng gap lên để có thêm khoảng hở. Mình đổi setting này và #5 (pattern angle) cùng lúc. Có thể chỉ cần đổi #5 thôi thì gap cũ đã ổn.

7. Không cần brim.

8. Overhang in không cần support vẫn ổn, và cách này giúp mình khỏi phải móc support ra khỏi các rãnh.

Cuối cùng, mình khuyên là đừng dùng PLA nếu bạn định sau này in các loại filament khác. PLA không chịu nổi nhiệt độ buồng in cao hơn mà đa số loại filament khác cần...

Cảm ơn đã đọc! Nói chung thì đây là một nâng cấp rất đáng giá cho con Q2 mới của mình :)
