Bản sửa Spool Guide cho Creality SpacePi X4 – bản clip (cliped)

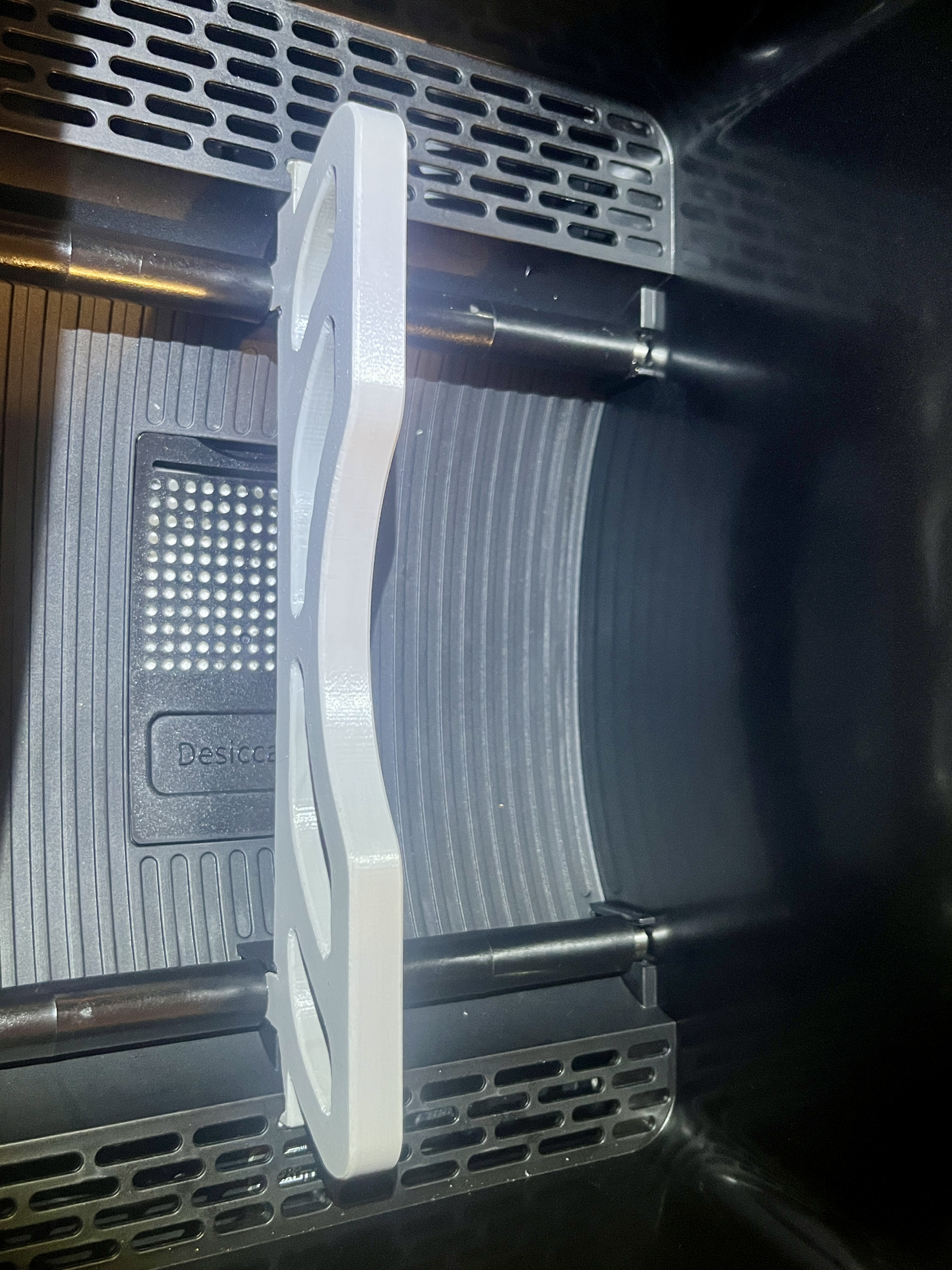

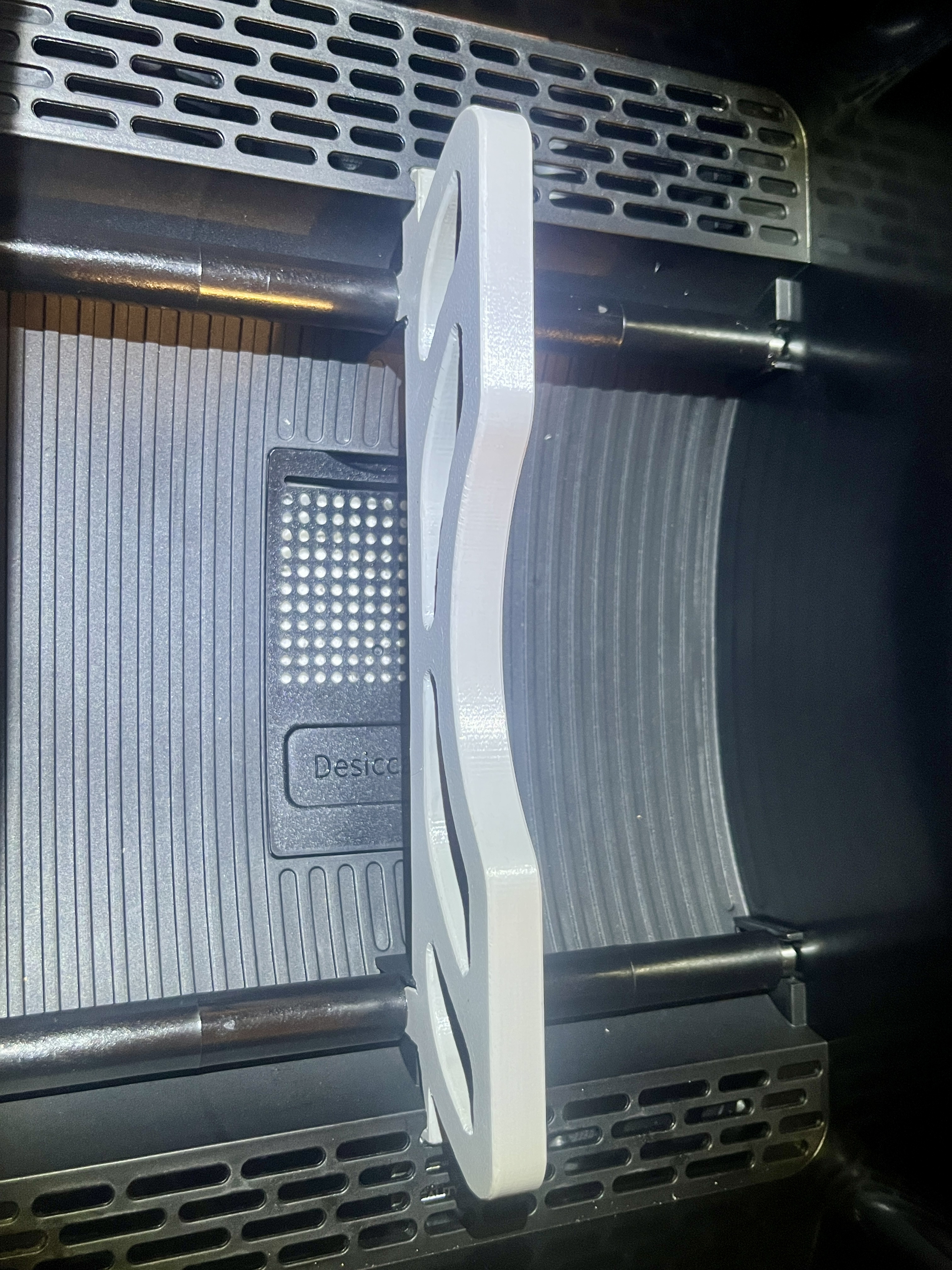

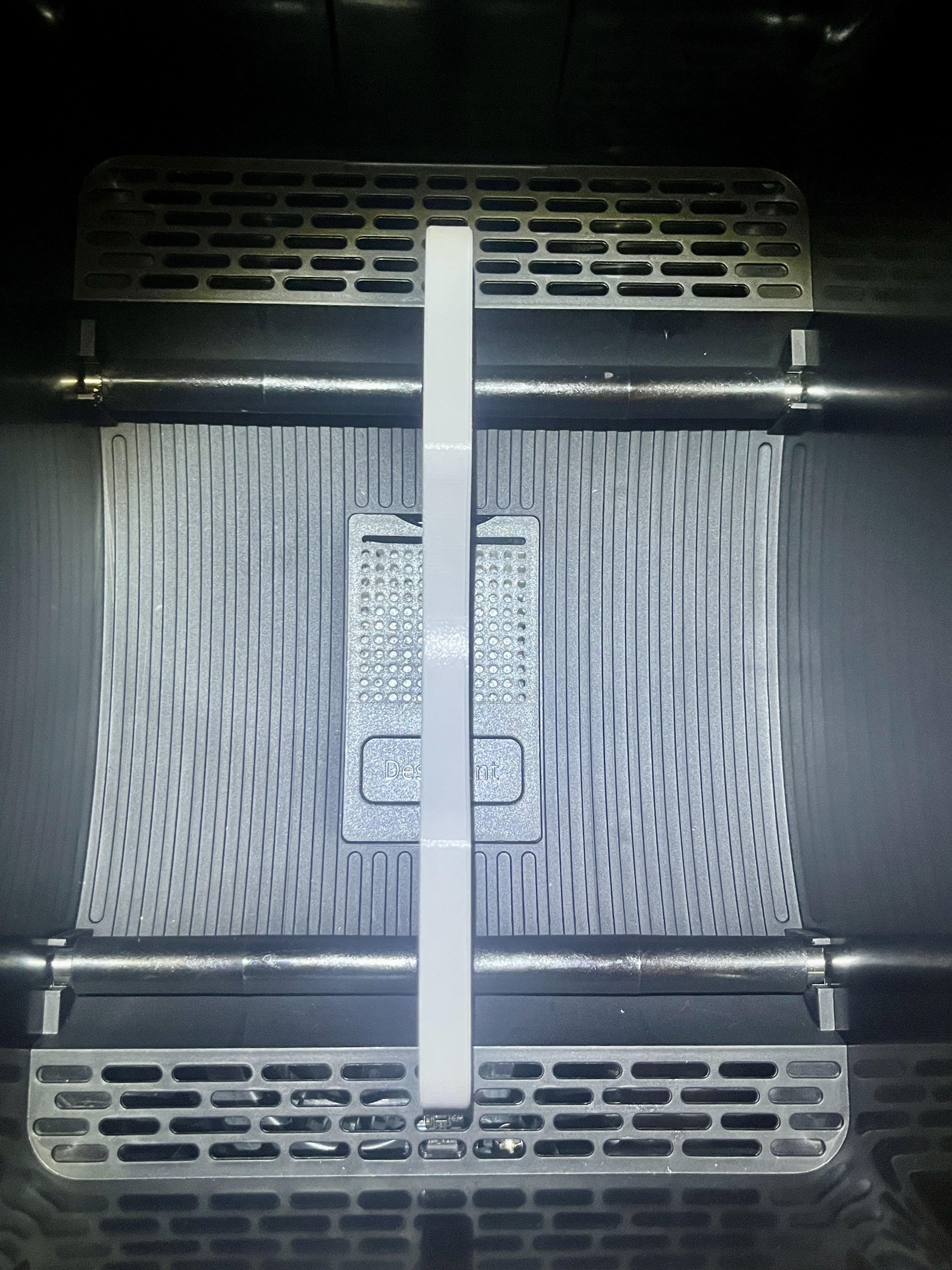

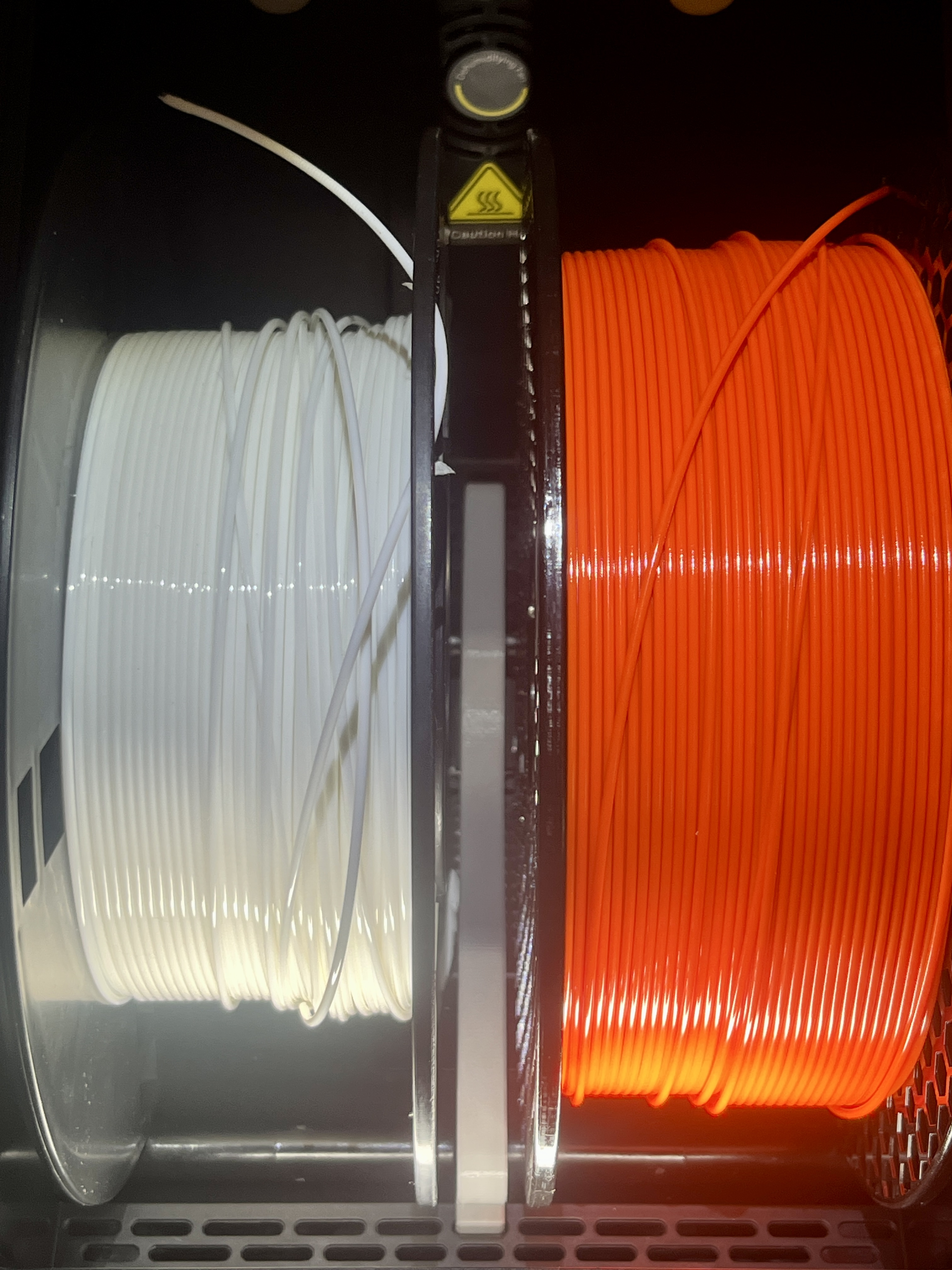

Một mẫu filament spool guide đơn giản mà hợp lý cho máy sấy filament Space Pi X4 của Creality. Nó giúp ngăn spool bị kẹt khi gần dùng hết. Do spool quá nhẹ nên dễ bị lệch (skew), dẫn tới lỗi in hoặc treo máy.

Mình đã gặp tình trạng này vài lần: spool gần hết bị kẹt trong máy sấy ngay lúc đang in, làm phát sinh lỗi in. Nên mình tìm một giải pháp đơn giản, không cần phải gắn thêm tạ/spool weight. Vì lúc đó trên thị trường chưa có món nào phù hợp, nên mình tự thiết kế luôn.

Mình làm 2 phiên bản: một bản bắt bằng vít (screw), và một bản chỉ cần gài vào (clip). Cả hai đều vừa khít. Tuy nhiên, mình khuyên dùng bản clip, vì không cần khoan lỗ. :D

Thiết lập in (Printing Settings):

• Vật liệu: ASA, NYLON, PC
• Layer height 0.2mm
• 3–4 perimeters
• Infill tối thiểu 25%
• Organic (Tree) supports chỉ cho phần roller anchor
• Dùng Brim

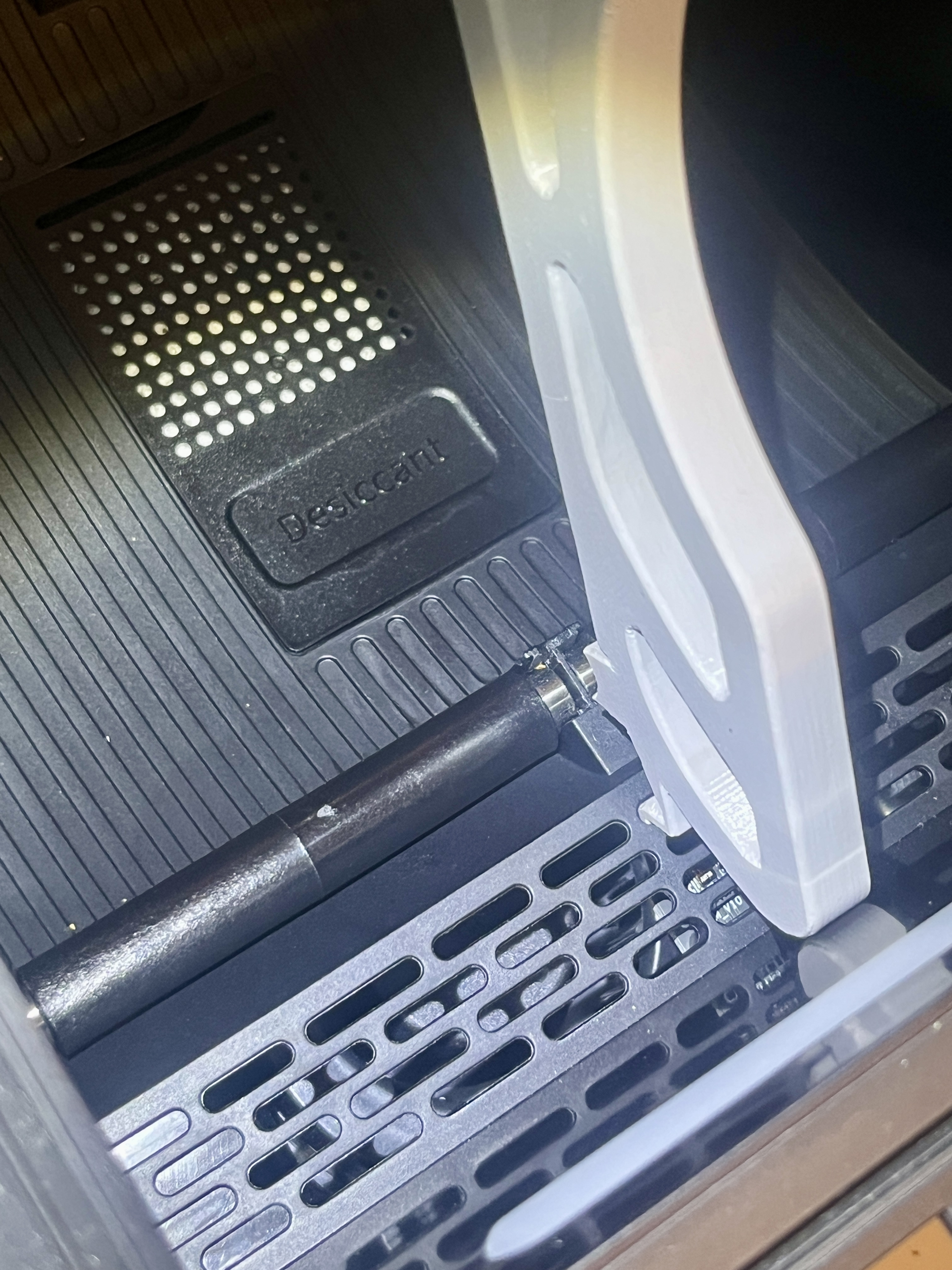

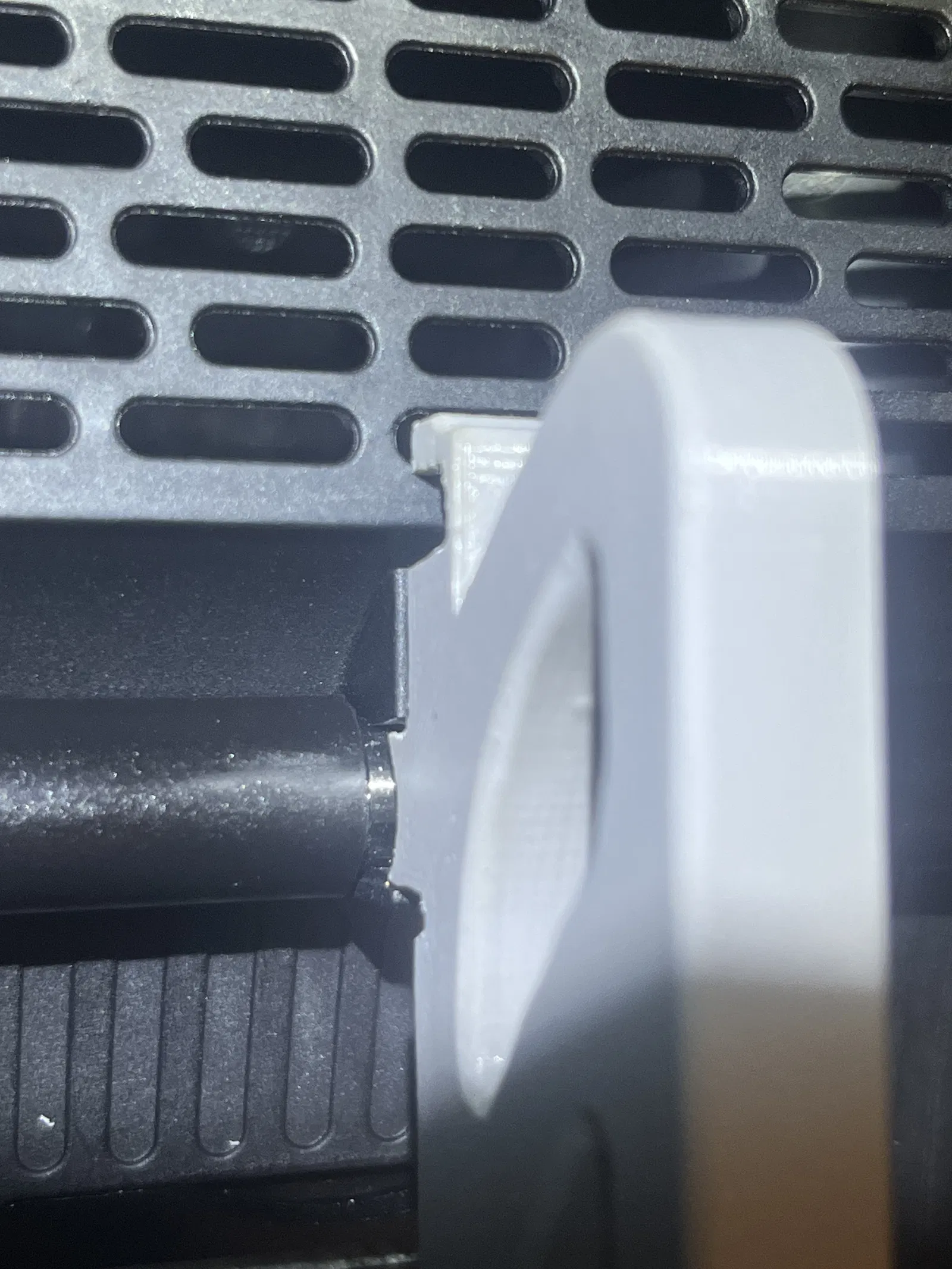

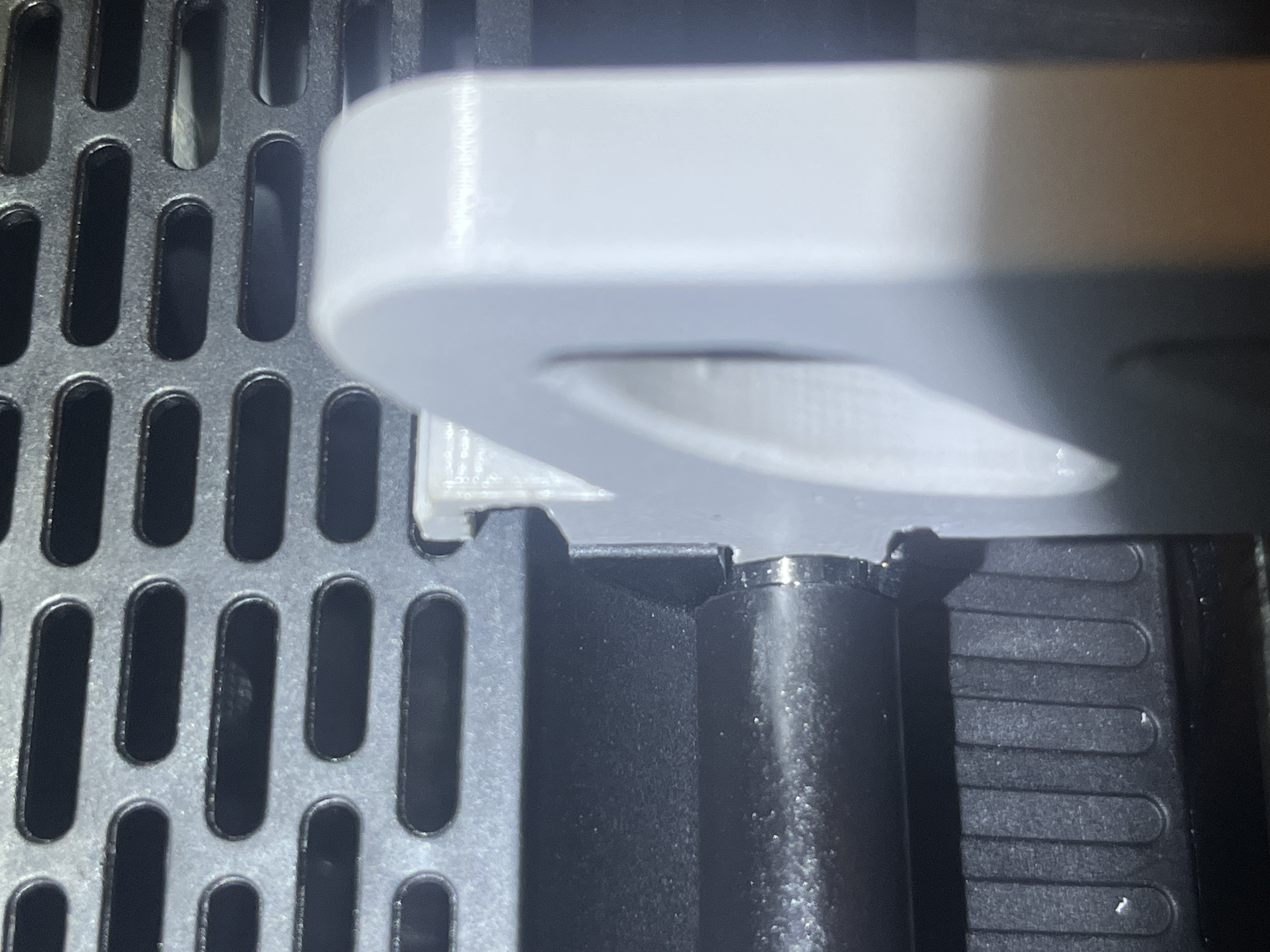

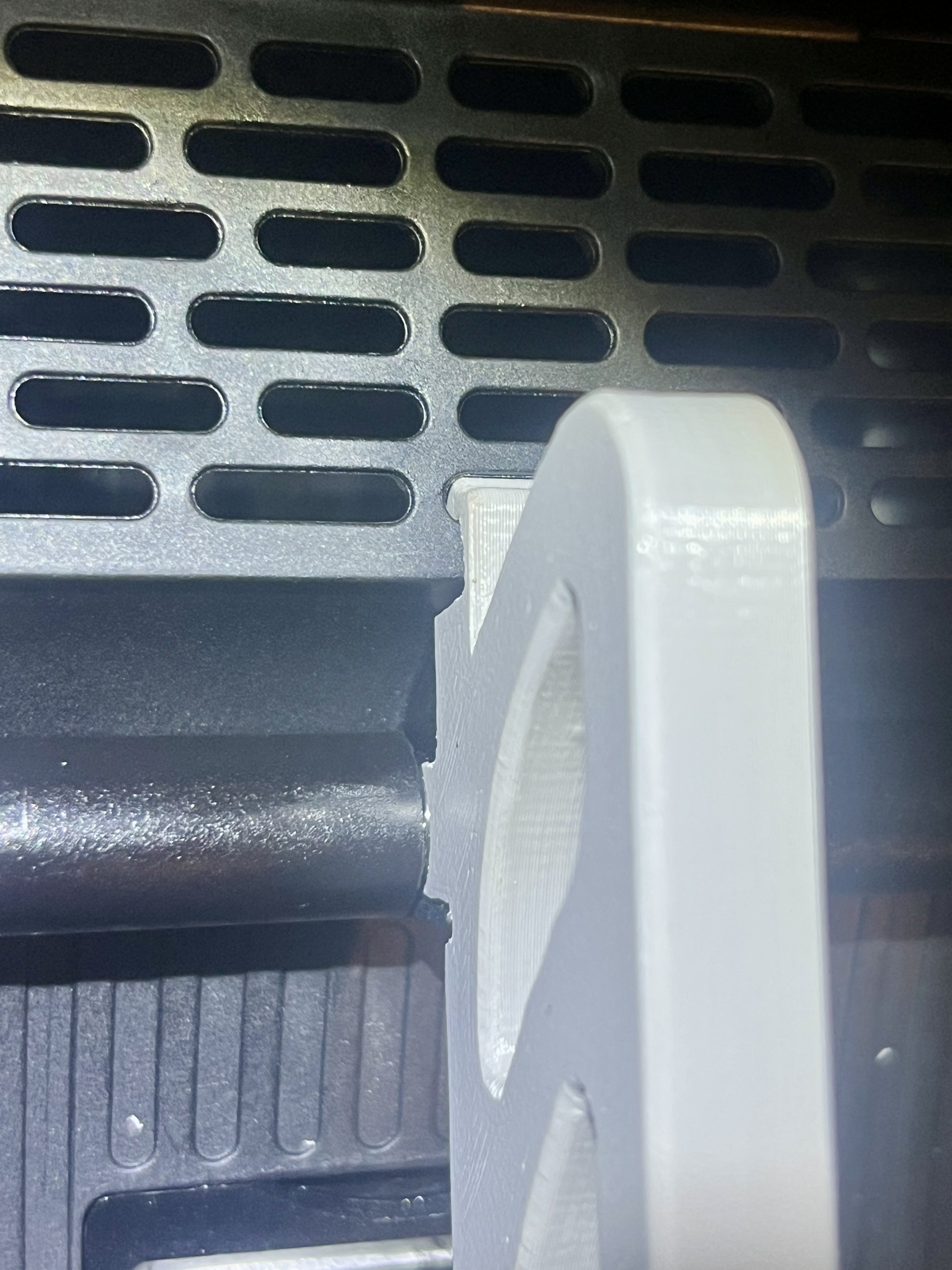

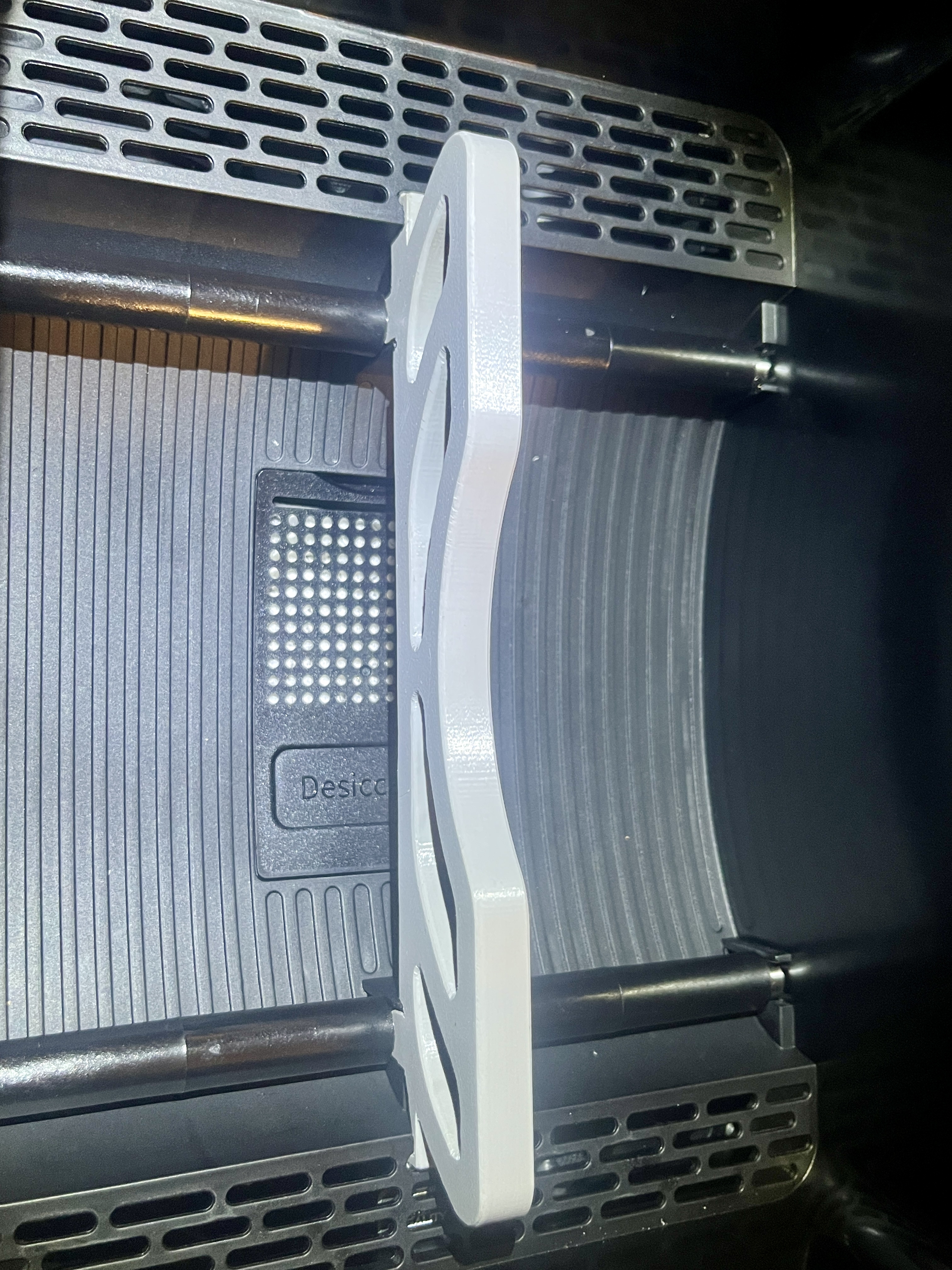

Hình minh hoạ cho thấy cách gài guide vào. Đầu tiên, đưa ngàm giữ (retaining clip) vào phía trước, rồi gài vào phía sau. Cố định rất chắc, và cũng tháo ra lại dễ dàng.

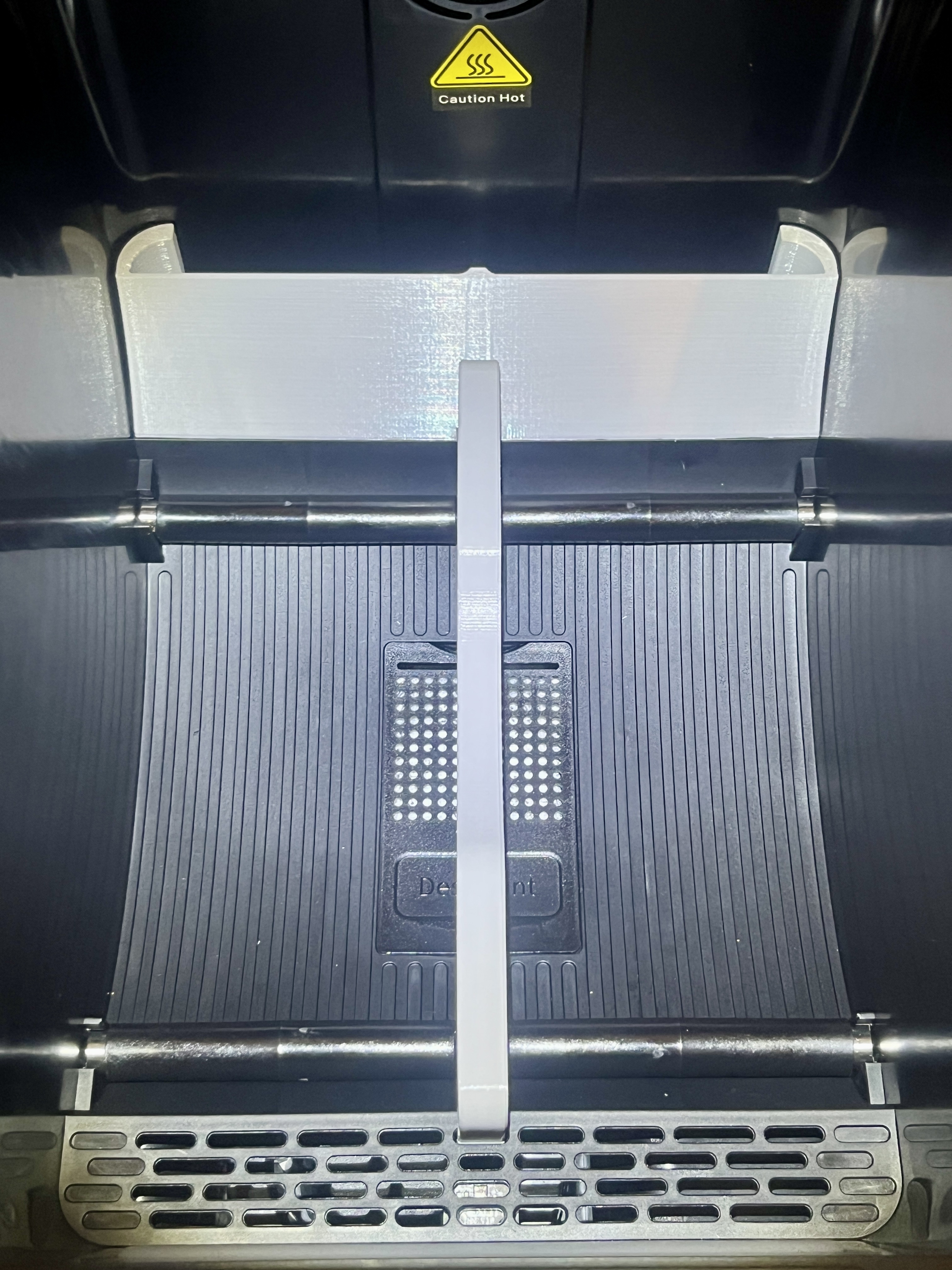

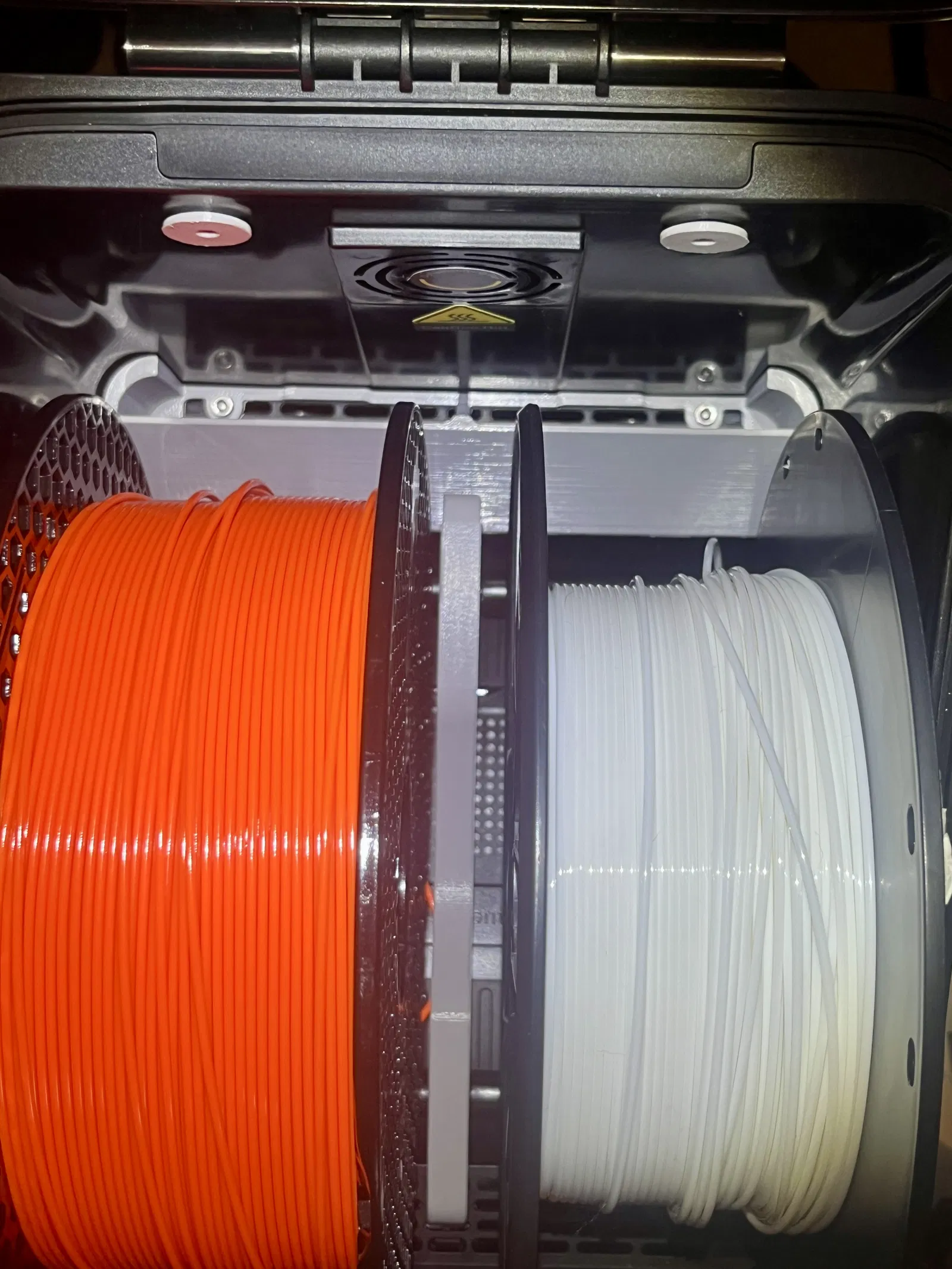

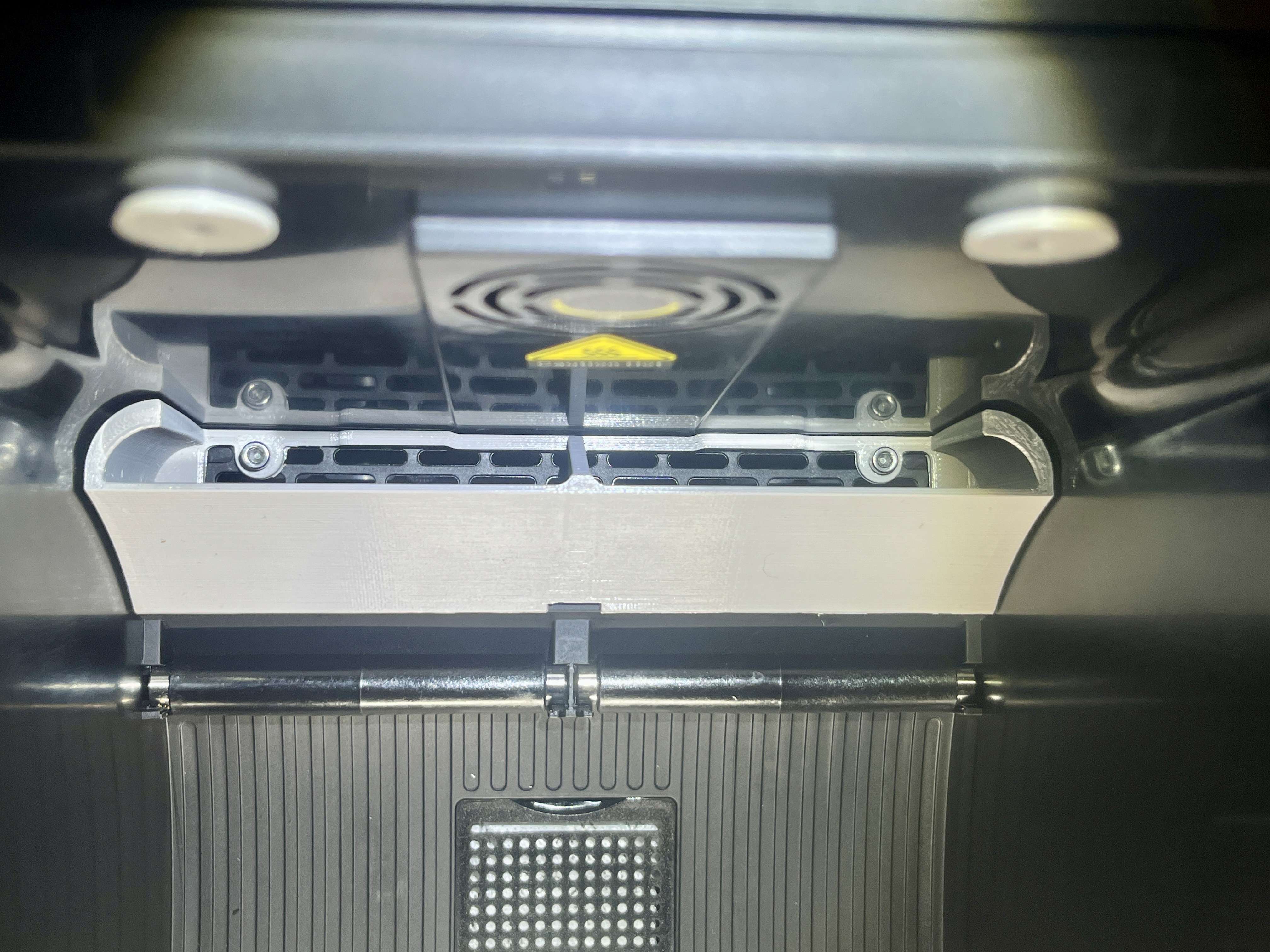

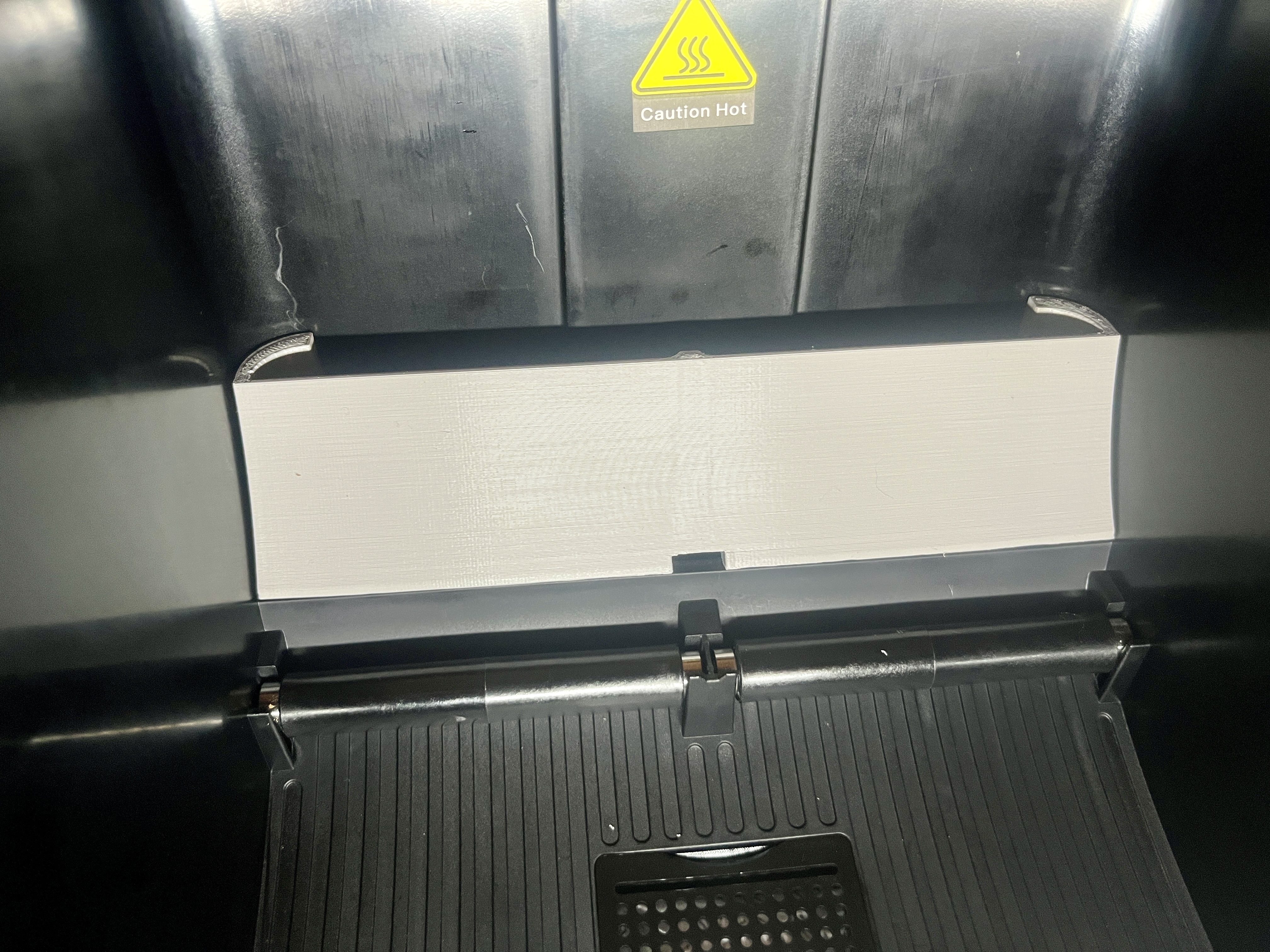

Mình cũng thiết kế thêm một Heat Shield cho Space Pi X4 tương thích với cả hai phiên bản. Phần này giúp tránh việc luồng khí nóng thổi quá nhiều vào một điểm trên spool.
