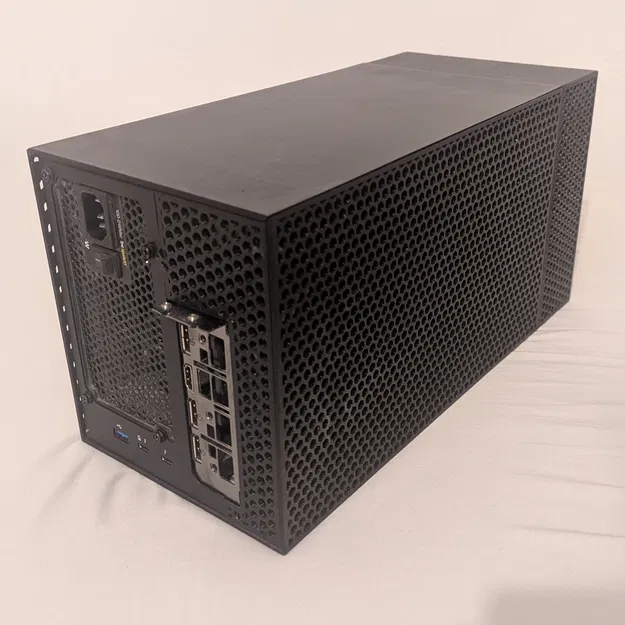

Vỏ case enclosure eGPU TH3P4G3

Bản tiếng Đức ở dưới.

Phần cần chuẩn bị

• Bo mạch adapter TH3P4G3 kèm ATX bracket
• GPU tối đa cao 3-slot. Chiều dài không quan trọng, bạn có thể in bao nhiêu miếng extender tùy nhu cầu
• Nguồn ATX
• 4 con ốc để bắt nguồn
• Ốc M3 đầu chìm (countersunk)
• Insert ren nhiệt M3 (heat threaded insert) OD 4.5mm

Phần cần in

• Nên in bằng vật liệu chịu nhiệt như PETG
• In tất cả các tấm (plates) trừ các tấm đáy (tấm trên thì tùy bạn) không có top/bottom layers và chọn infill honeycomb (trong Cura có thể phải cài thêm extension—bạn Google nhé). Chỉnh cấu trúc infill đủ dày (mình nghĩ mình chọn 3 lines)

Có nhiều phiên bản vỏ. Tổ hợp duy nhất mình đã dùng là vỏ dài 299mm + một extension 66mm. Các bản khác chắc vẫn chạy, nhưng mình chưa từng in; chỉ đổi vài tham số trong Fusion rồi upload lên đây.

Nếu tên file có “- x times” thì in part đó x lần :)

bắt buộc - Phần chính (Main Part)

• Trong thư mục “main case”, in tất cả các file nằm trực tiếp trong thư mục.
• Chọn phiên bản “main case - 199mm” hoặc “main case - 299mm” tùy máy in của bạn in được cỡ nào. Khuyến nghị 299mm.

Với bản 199mm, nguồn của bạn không nên dài hơn khoảng ~190mm, nếu không có thể sẽ không vừa.

tùy chọn - Extensions

In thêm nếu bạn cần vỏ dài hơn. Mình chỉ dùng 1 miếng extension, nhưng “xếp chồng” nhiều miếng chắc vẫn ổn. Ưu tiên in loại dài hơn thay vì in nhiều miếng ngắn.

Mỗi extension cần in:

• Tất cả file nằm trực tiếp trong thư mục “extension”.
• Tùy chiều dài bạn cần, in tất cả file trong thư mục “extension - ”.

tùy chọn - Mount

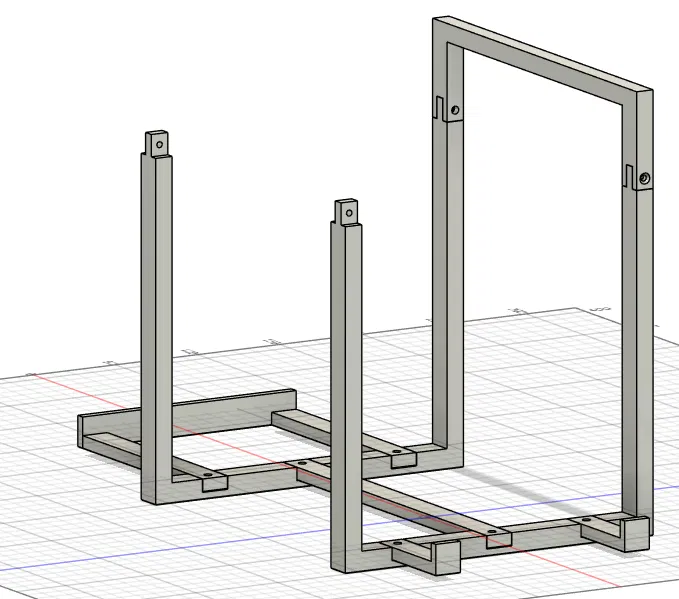

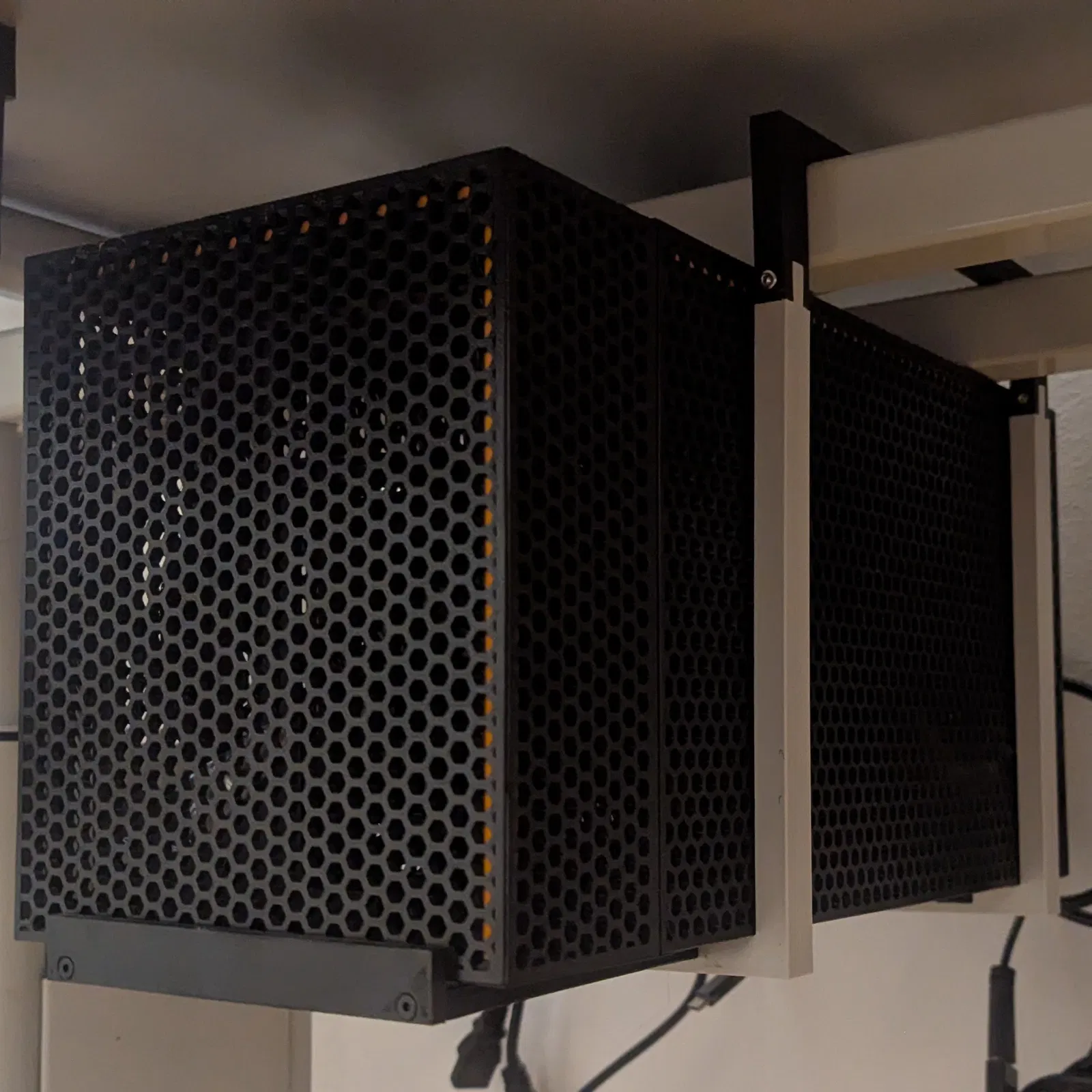

Mình treo GPU dưới bàn. Nó chỉ vừa với tổ hợp vỏ 299mm + extension 66mm. Với các part “table” đi kèm thì sẽ có khoảng hở 3cm phía trên GPU.

• In tất cả file trong thư mục “mount”.

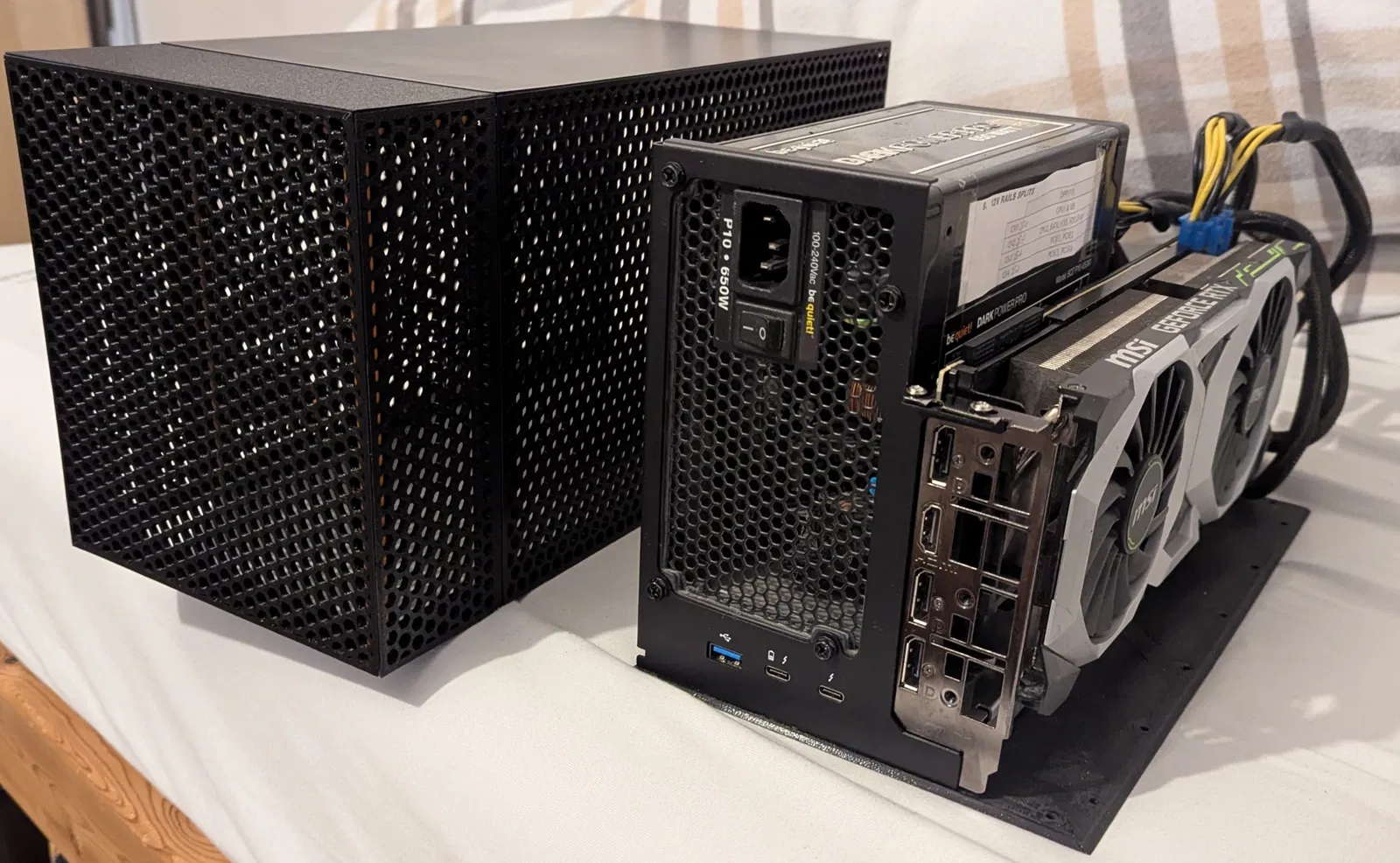

Lắp ráp

1. Gắn ATX bracket vào bo adapter
2. Bắt bo adapter lên base plate
3. Lắp PSU
4. Cắm nguồn cho bo adapter
5. Lắp GPU
6. Nếu cần: lắp các base plate extenders
7. Dùng mỏ hàn để ép insert ren nhiệt vào

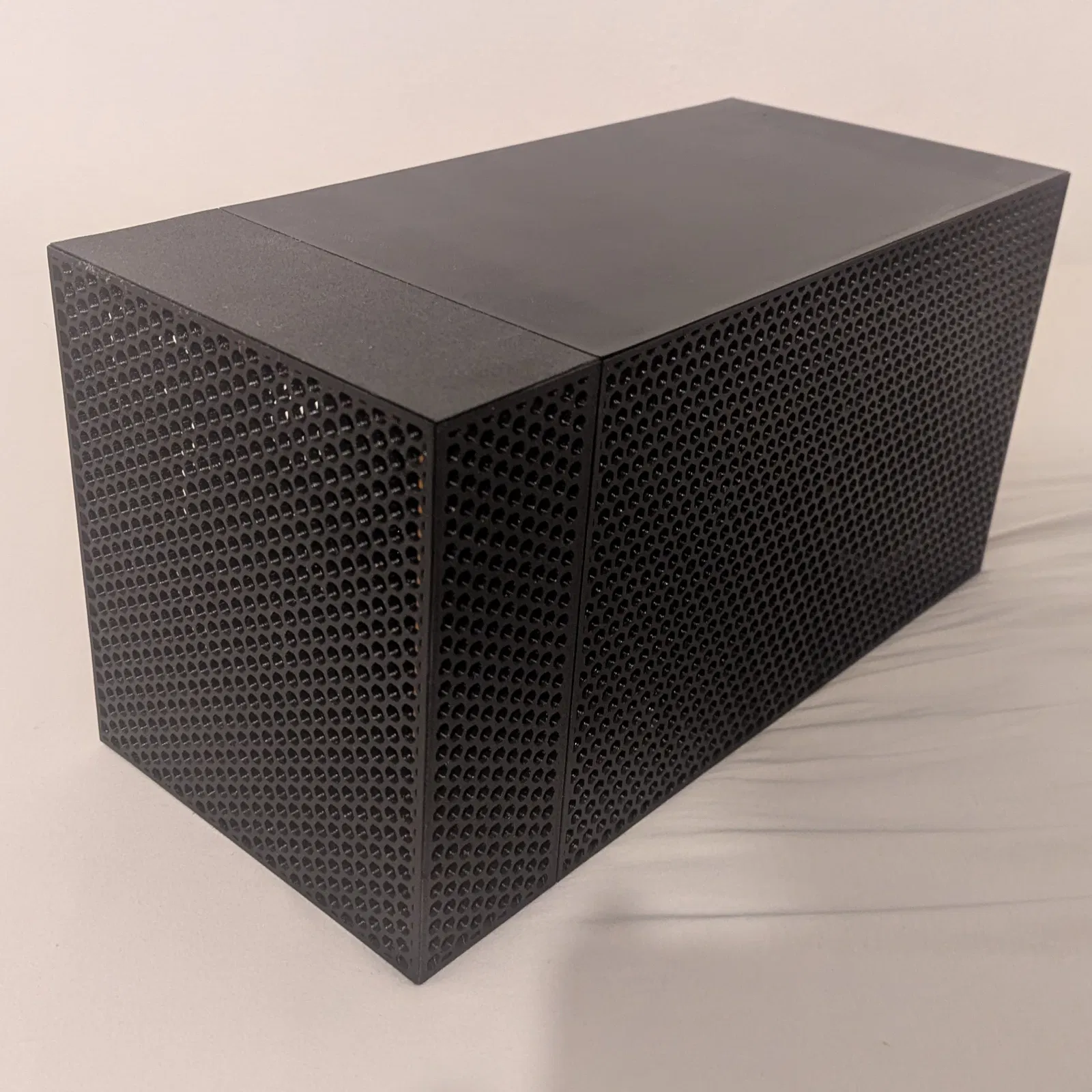

8. Lắp vỏ (trừ tấm đáy)
   1. giữ các part sát với nhau rồi trượt các miếng liên kết (connection pieces) vào
   2. lắp phần phía sau (back part) sau cùng
9. Bắt ốc các part của vỏ vào base plate

----------------------------------

Bản tiếng Đức

Benötigte Teile

• Adapter-Board TH3P4G3 mit ATX-Halterung
• GPU mit max. 3 Slot Höhe. Länge ist irrelevant, es können beliebig viele Verlängerungen gedruckt werden
• ATX-Netzteil
• 4 Schrauben zur Befestigung des Netzteils
• M3-Senkkopfschrauben
• M3 Schmelzgewinde, Außendurchmesser 4,5 mm

Drucken

• Mit einem Hitzebeständigen Material wie PETG drucken
• Alle Platten außer die Bodenfläche (Oberseite nach eigener Präferenz) ohne Top und Bottom Layer drucken und als Infill Pattern Honeycomb wählen (für Cura ist vermutlich ein extra Plugin nötig um Honeycomb zu unterstützen → Google). Das Infill sollte mit mehreren Linien Breite gedruckt werden (ich habe glaube 3 Linien gewählt)

Es gibt mehrere Versionen des Gehäuses. Die einzige Kombination, die ich verwendet habe, ist das Gehäuse mit 299 mm Länge + eine 66 mm Verlängerung. Alle anderen sollten funktionieren, aber ich habe sie nie gedruckt und nur einige Parameter in Fusion geändert, um sie hier hochzuladen.

Wenn ein Dateiname “- x times” enthält, das Teil x-mal drucken :)

Benötigt – Hauptteil

• Alle Dateien direkt im Ordner „main case“ drucken.
• Wähle je nach Drucker die Version „main case - 199mm“ oder „main case - 299mm“. 299 mm ist bevorzugt.

Für die 199mm Version sollte das Netzteil nicht länger als ~190mm sein, andernfalls passt es möglicherweise nicht.

Optional – Verlängerungen

Drucken, wenn ein längeres Gehäuse benötigt wird. Ich habe nur ein Verlängerungsteil verwendet, aber das aneinanderreihen mehrerer sollte problemlos funktionieren. Längere Verlängerungsteile zu drucken ist besser als mehrere kurze.

Pro Verlängerung drucken:

• Alle Dateien direkt im Ordner „extension“.
• Je nach benötigter Länge alle Dateien im Ordner „extension - <Länge>“.

Optional – Halterung

Ich habe die GPU hängend unter meinem Schreibtisch montieren. Die Halterung passt nur zur Kombination aus 299 mm Gehäuse + 66 mm Verlängerung. Mit den mitgelieferten „table“-Teilen sind 3 cm Abstand über der GPU.

• Alle Dateien im Ordner „mount“ drucken.

Zusammenbau

1. ATX-Halterung am Adapter-Board befestigen
2. Adapter-Board an Grundplatte montieren
3. Netzteil einbauen
4. Stromversorgung des Adapter-Boards anschließen
5. GPU installieren
6. Falls nötig: Grundplattenverlängerungen montieren
7. Schmelzgewinde mit einem Lötkolben einsetzen
8. Gehäuseteile außer Bodenplatte zusammenbauen
   1. Teile zusammenhalten und dann die Verbindungselemente einschieben
   2. Rückteil zuletzt montieren
9. Gehäuseteile an Grundplatte schrauben
