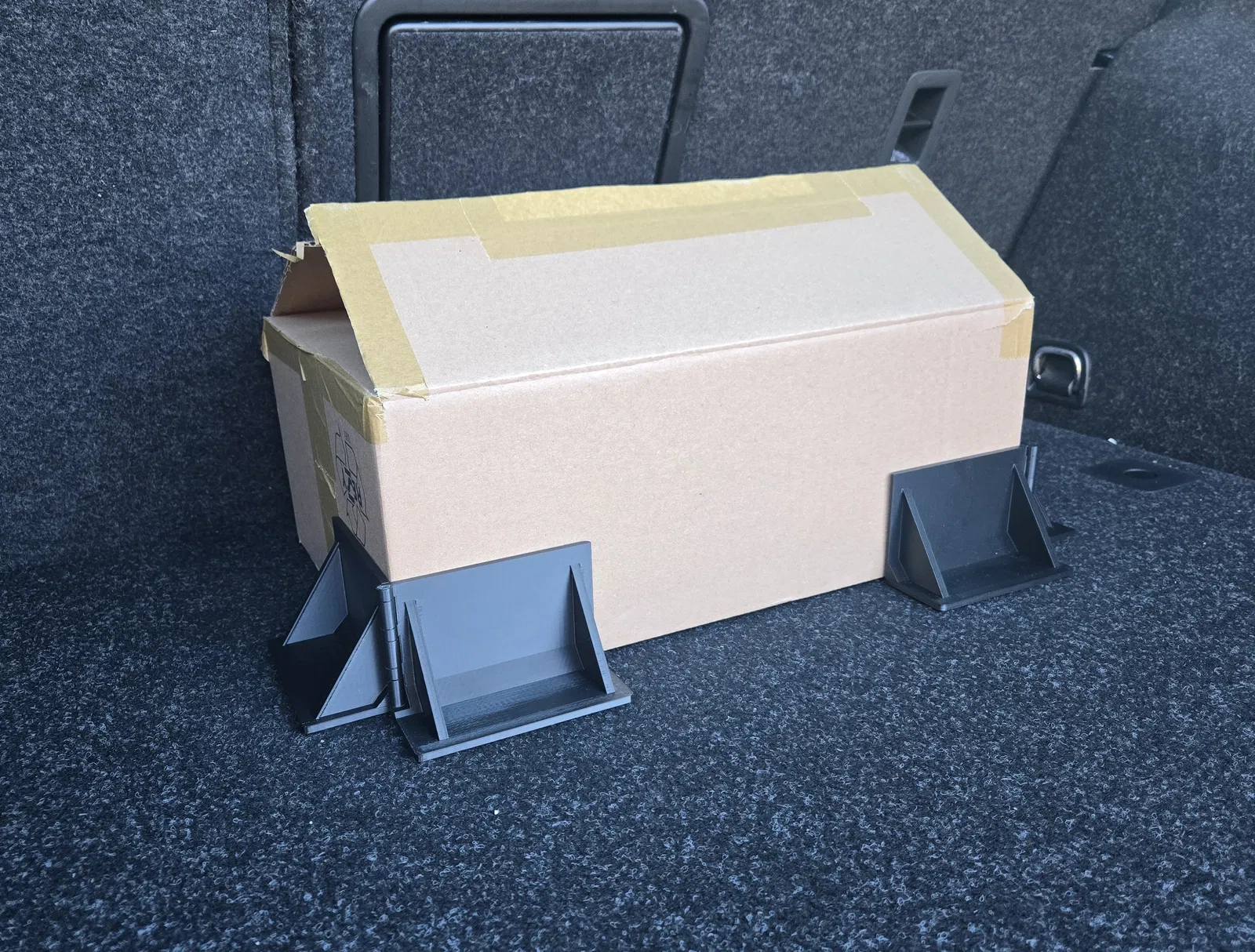

Gá/Kẹp Hàng Cốp Xe Dán Velcro (Velcro Trunk Cargo Bracket)

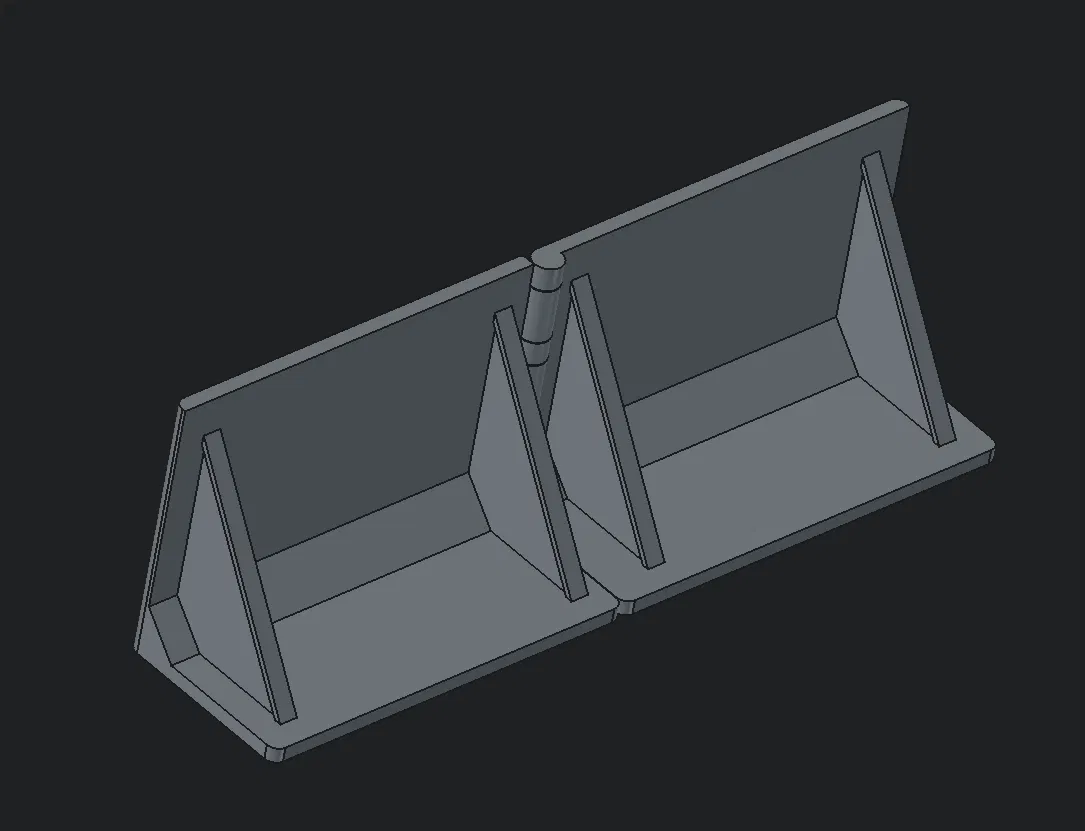

Cái gá/kẹp hàng này được thiết kế với dung sai rất sát. Bản lề có knuckle 5 mm và pin 4.8 mm, hoàn toàn print-in-place. Sau khi in xong, cần bẻ cho bản lề bung ra để hoạt động.

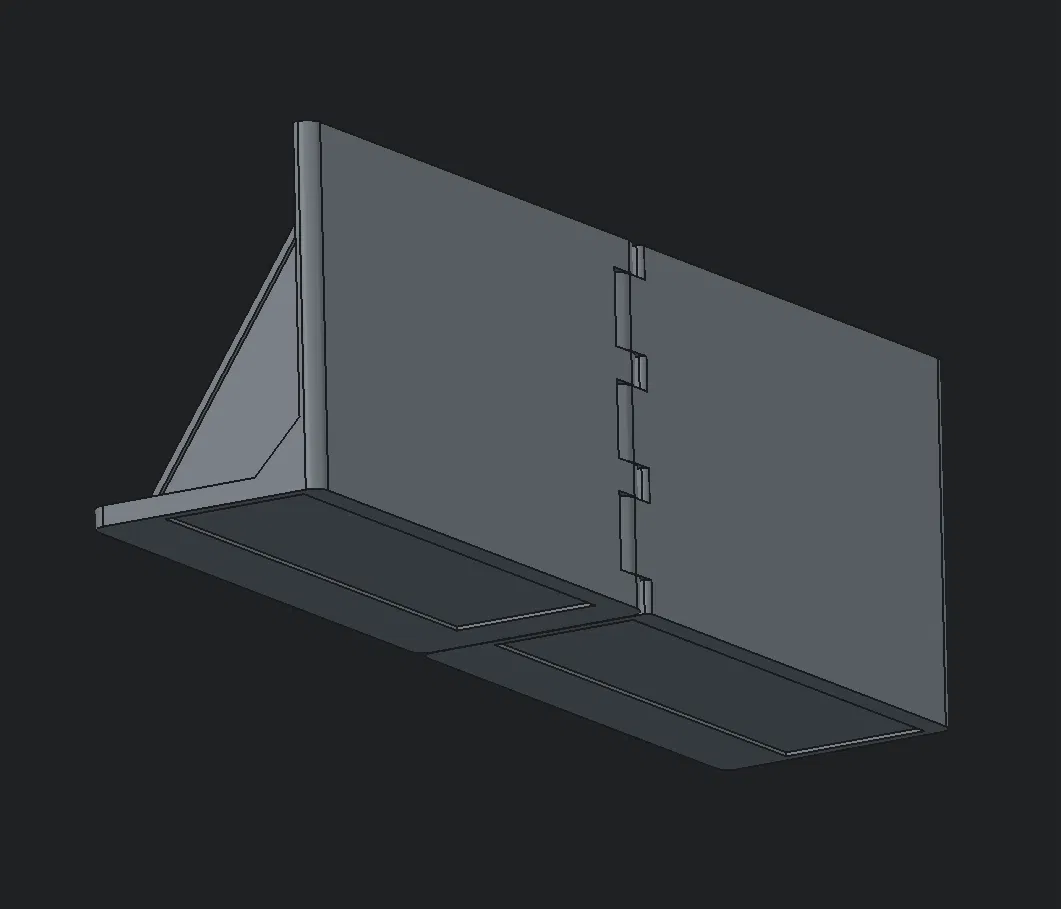

Trên mặt dưới có một rãnh lõm 100 × 30 mm để dán băng Velcro.

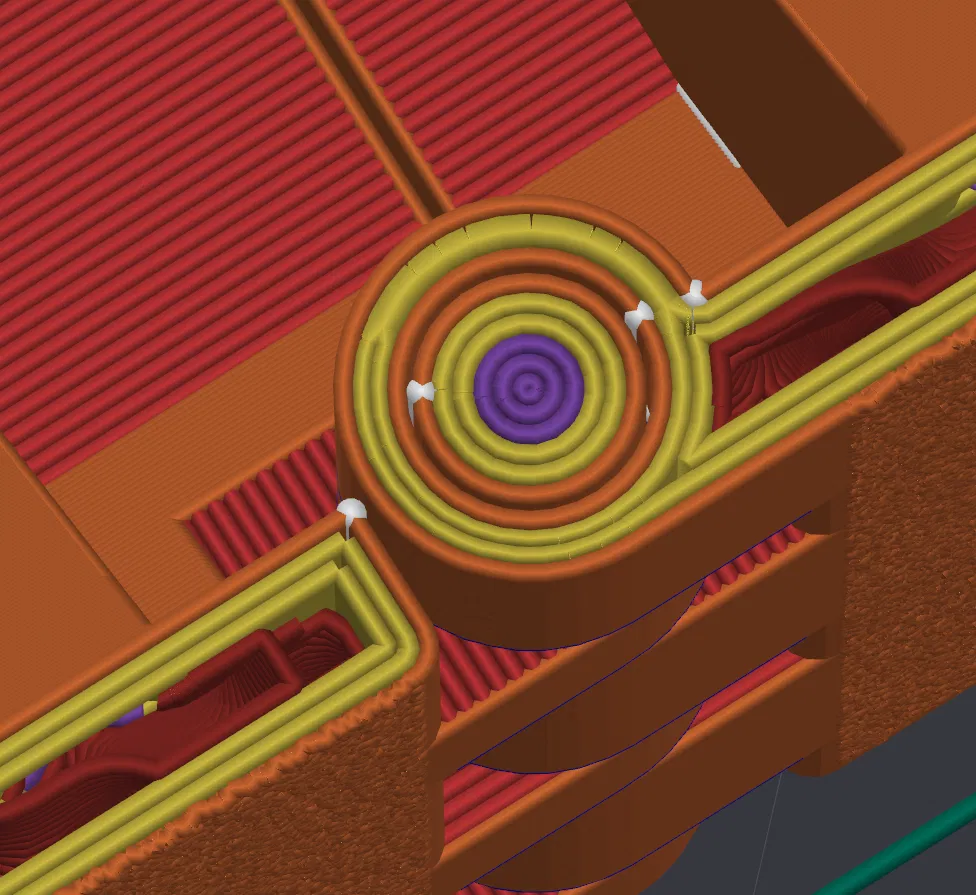

Các phiên bản hiện tại của Orca Slicer, Bambu Studio và Creality Print có vẻ sẽ kéo hai phần của mẫu lại gần nhau hơn trong lúc slicing. Bản “prepared” được làm ra để bù cho hiện tượng này. Nhớ kiểm tra dung sai bản lề trong phần preview của slicer trước khi in.

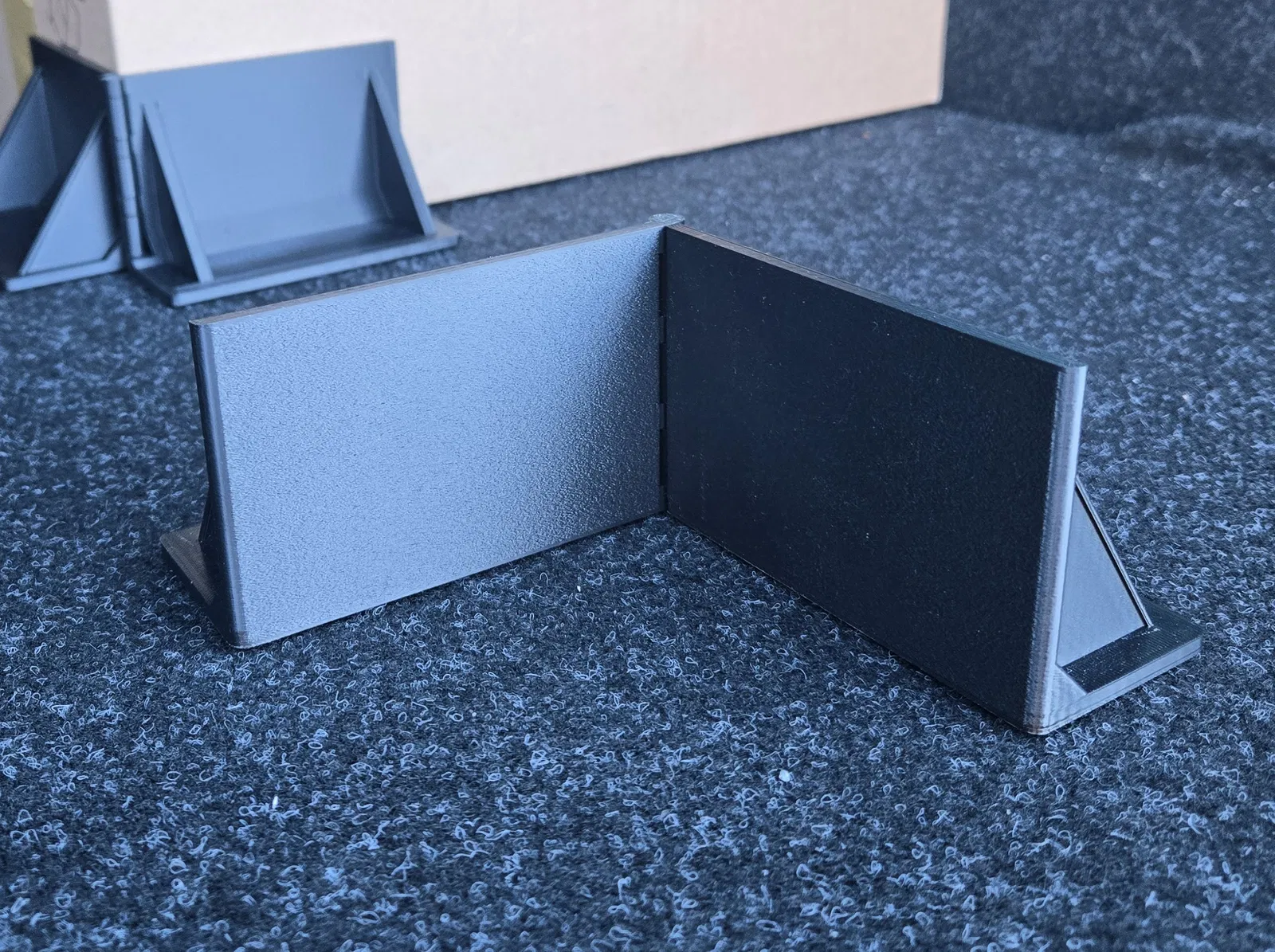

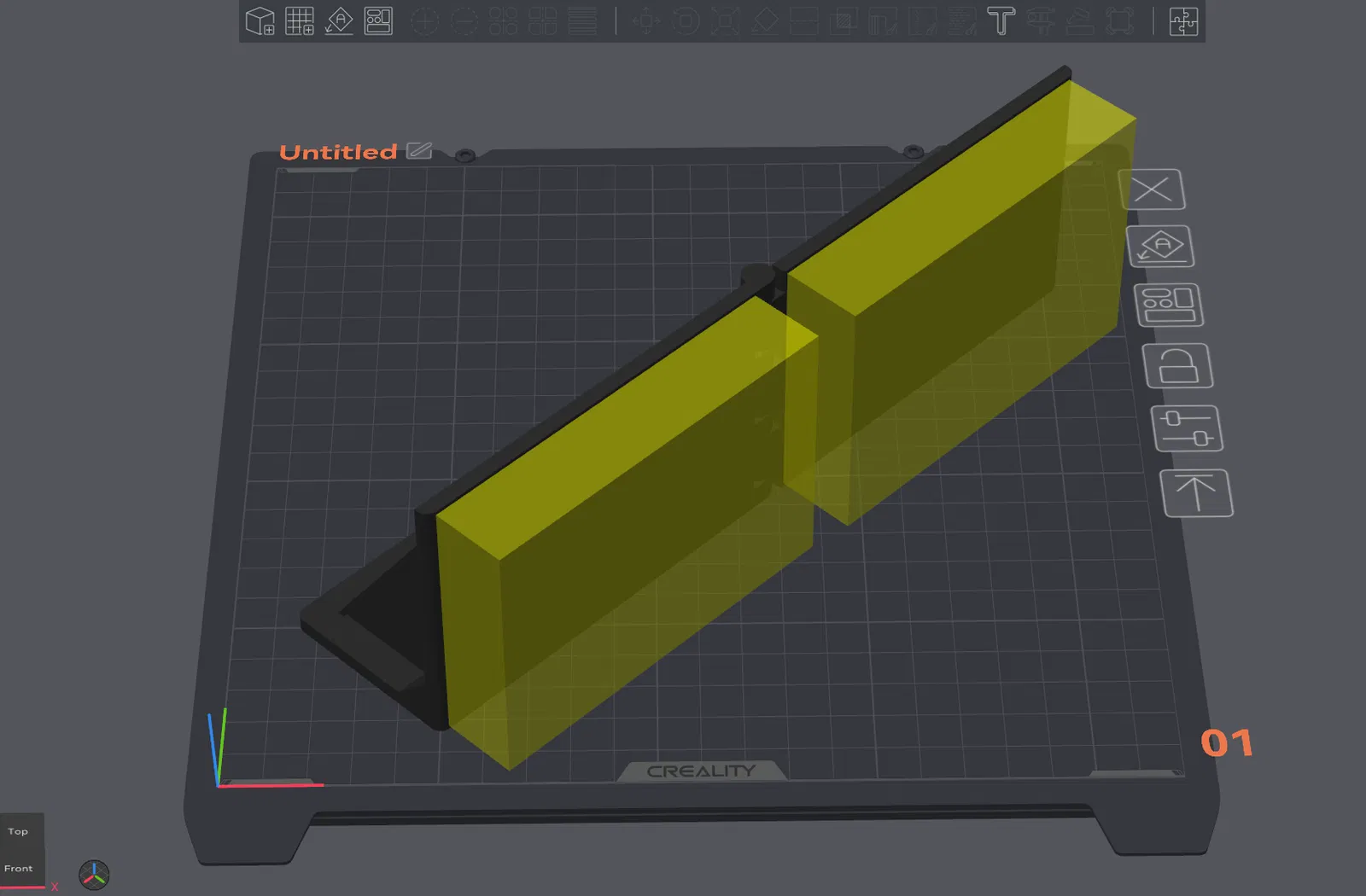

Vì lý do thẩm mỹ, mình có thêm modifiers với fuzzy skin rất nhẹ ở các mặt tiếp xúc.

Files:
velcro_trunk_cargo_bracket.FCStd → File dự án FreeCAD
velcro_trunk_cargo_bracket.3mf → File .3mf export tiêu chuẩn
velcro_trunk_cargo_bracket_prepared.3mf → Project Orca Slicer đã chuẩn bị (cũng sẽ chạy được với đa số slicer khác như Bambu Studio và CrealityPrint)
