LƯU Ý⚠ ⚠. Phiên bản mới 2.6 và các phiên bản về sau (bao gồm đầy đủ file STEP) hiện đã hoàn toàn miễn phí trên Makerworld của mình, vì hệ thống points bên đó hoạt động hiệu quả hơn. Nhớ ủng hộ mình ở bên đó nha!
Xin lỗi vì sự bất tiện khi phải đổi nền tảng, nhưng creator rewards rất quan trọng để tụi mình có thể tiếp tục làm dự án mới.

File .STL/.3mf thì ở đây vẫn hoàn toàn miễn phí, kèm một số file STEP nếu bạn cần chỉnh để dùng loại probe khác.

Ủng hộ dự án và nhận quyền truy cập tất cả file thiết kế STEP trên Patreon
(nếu bạn đã mua file V1 rồi thì sẽ được truy cập đầy đủ file V2)

🔗 Vô Discord

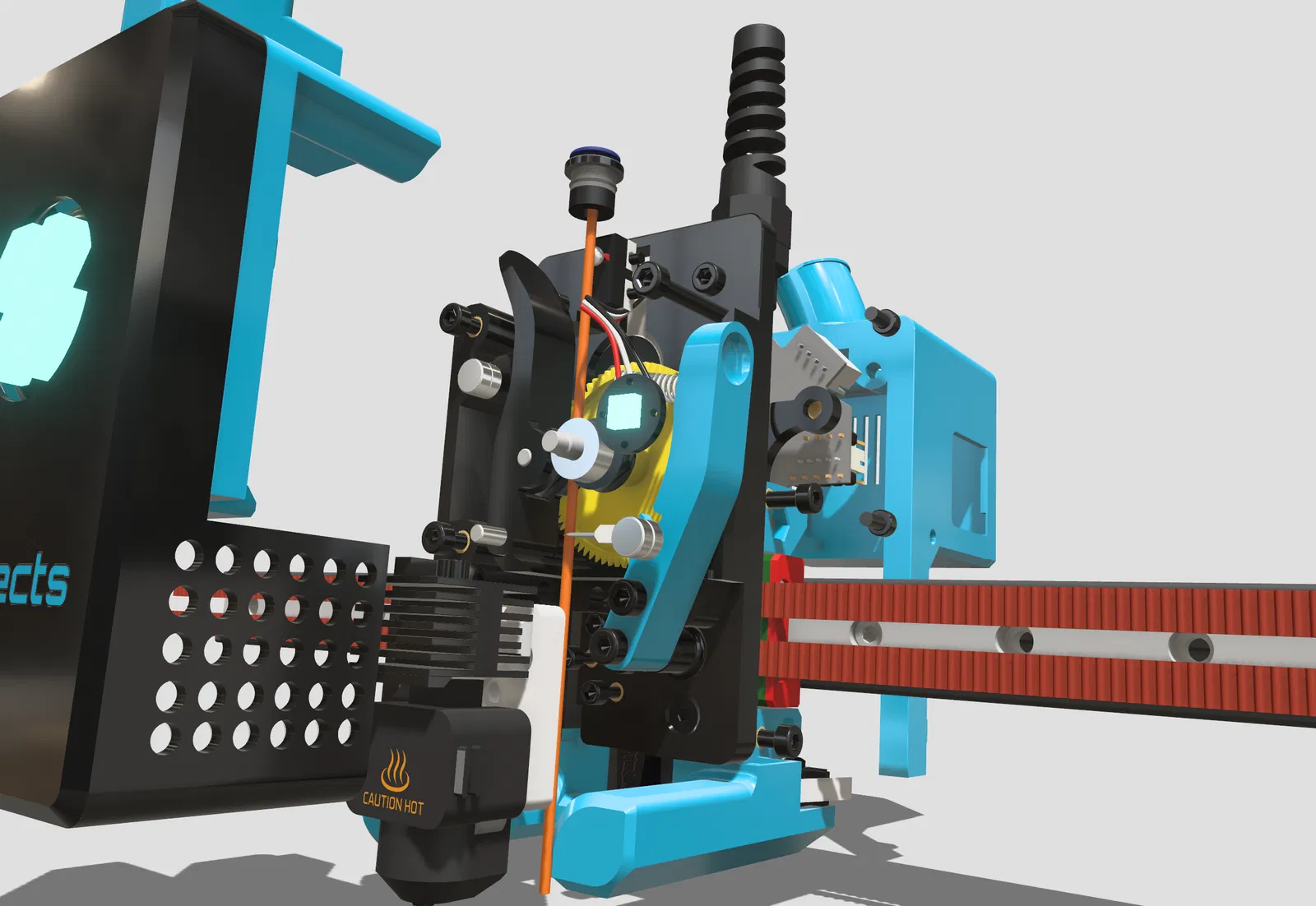

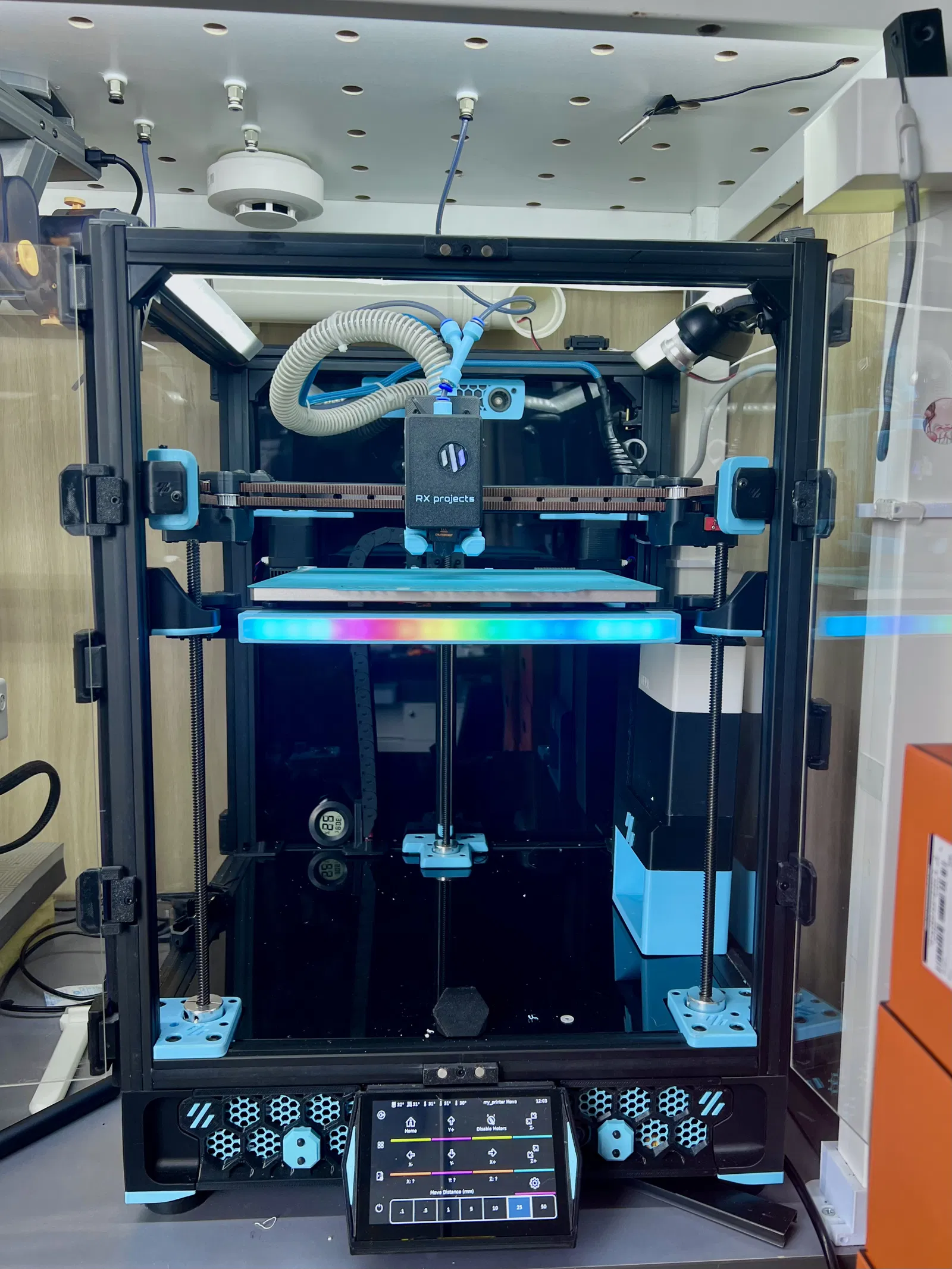

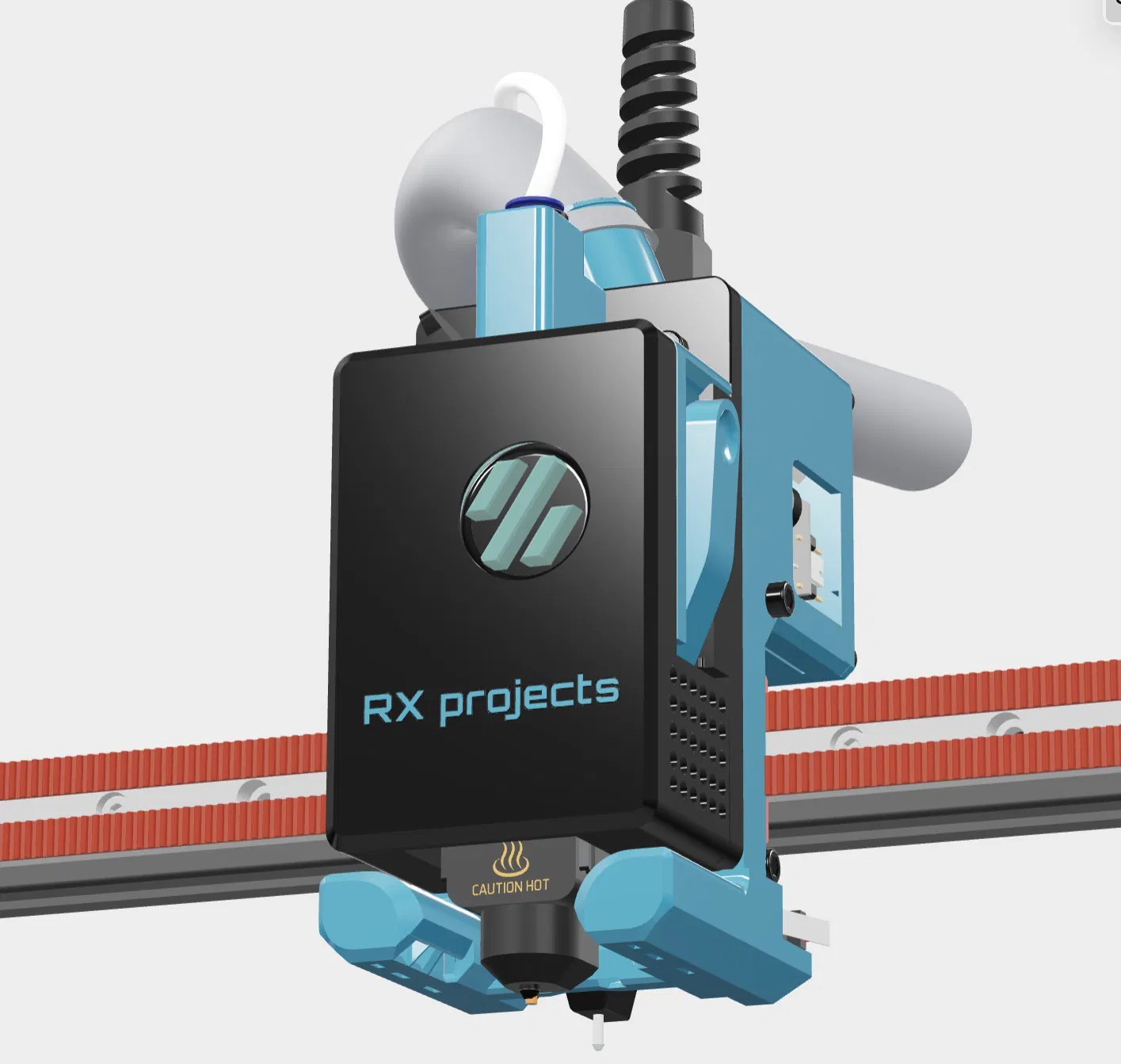

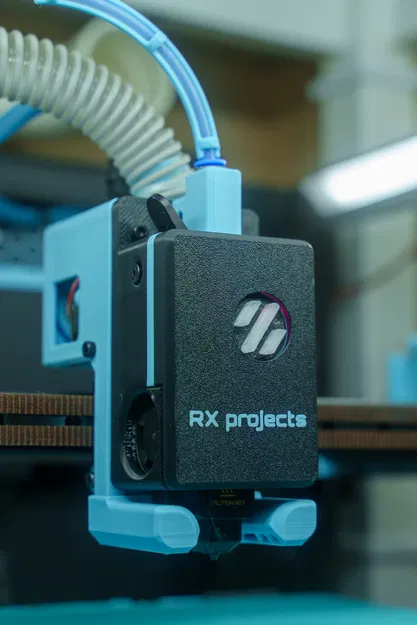

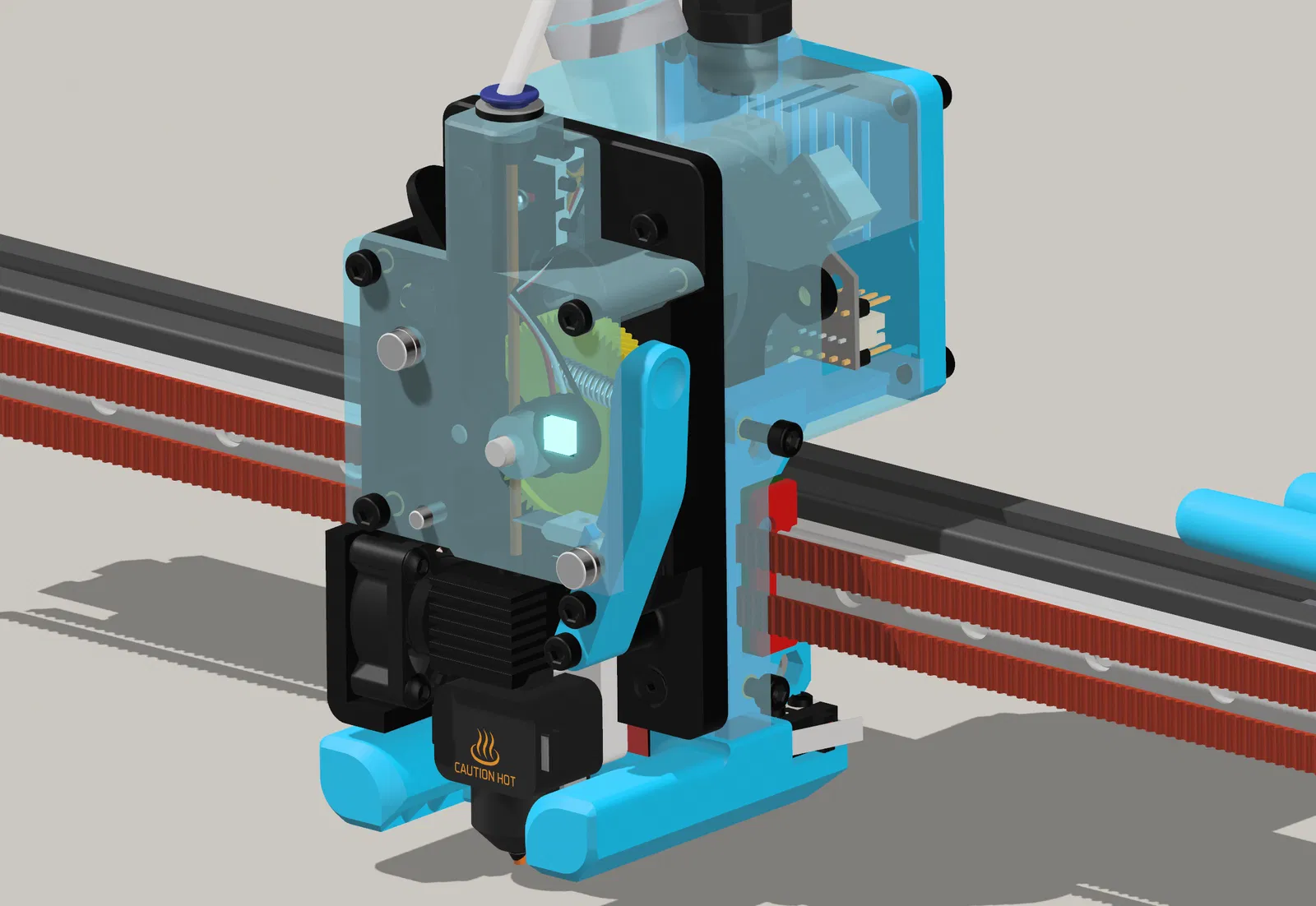

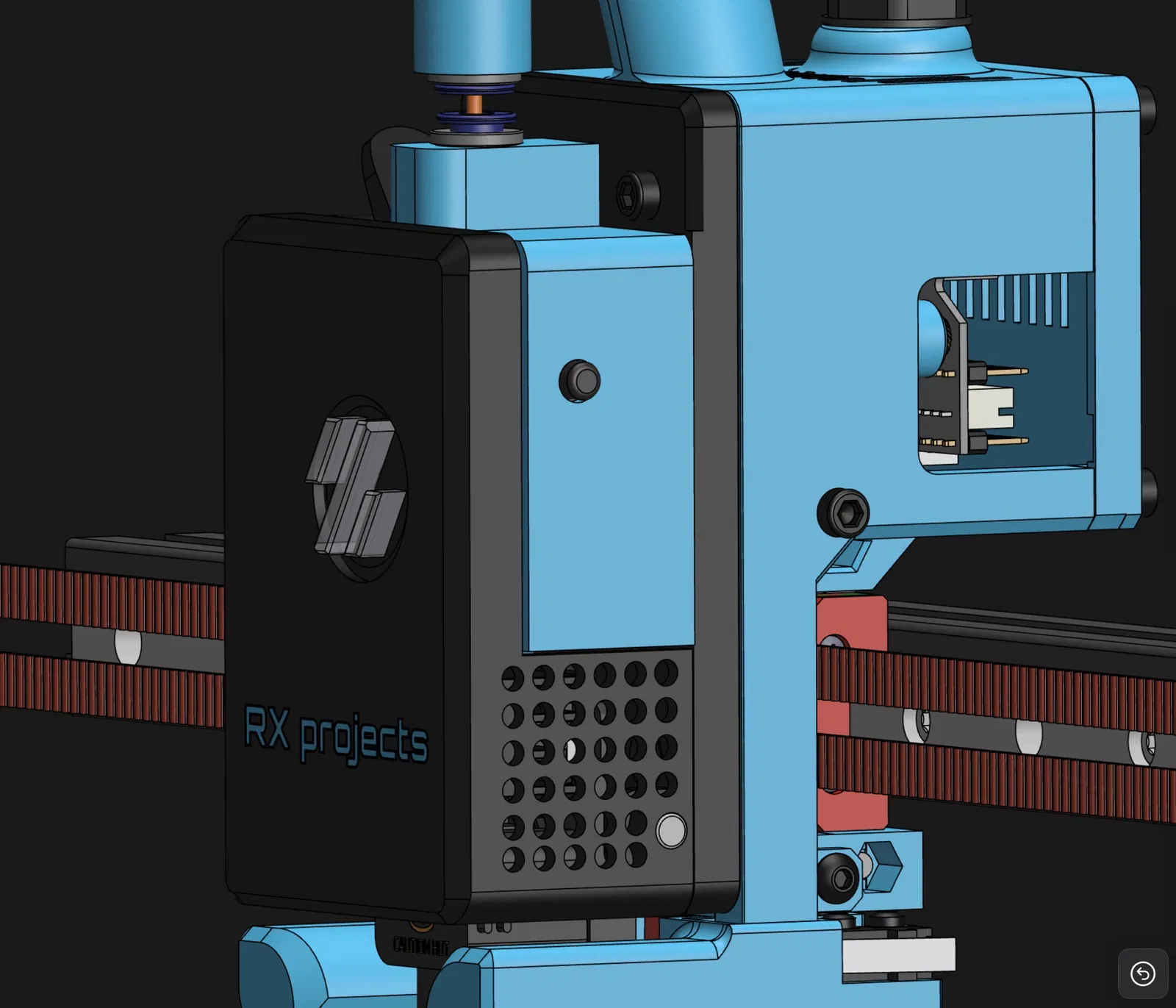

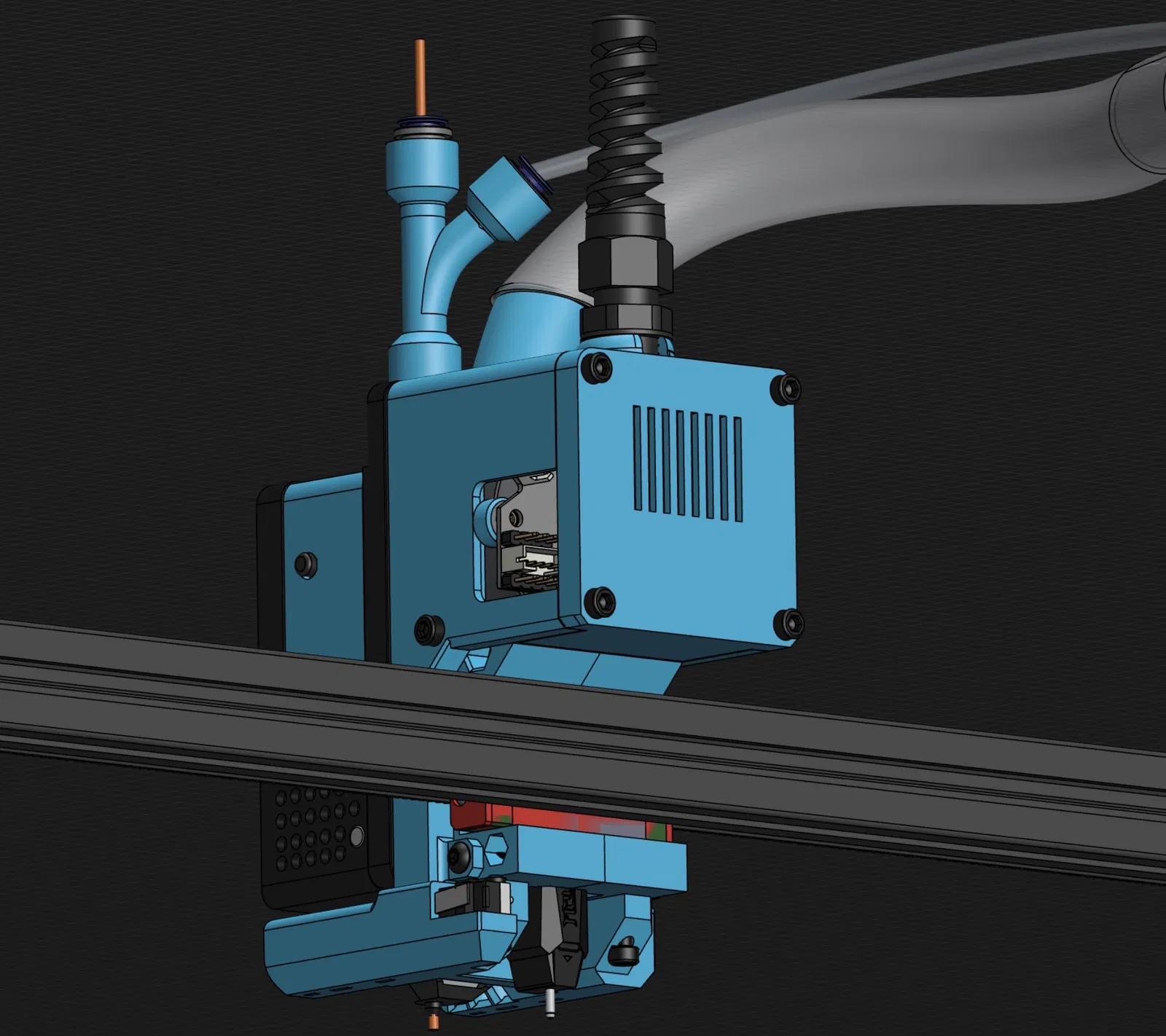

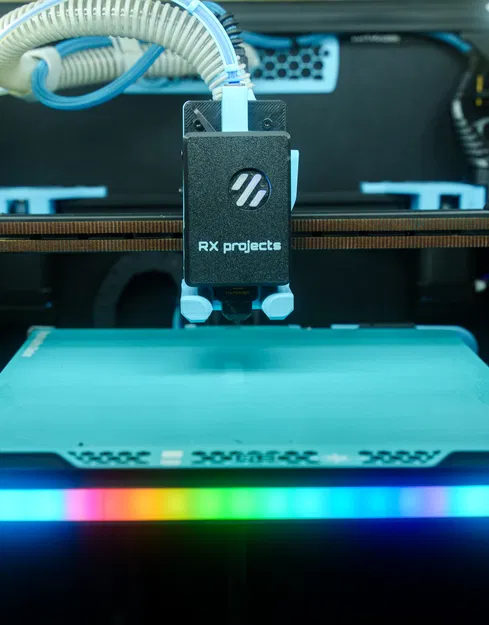

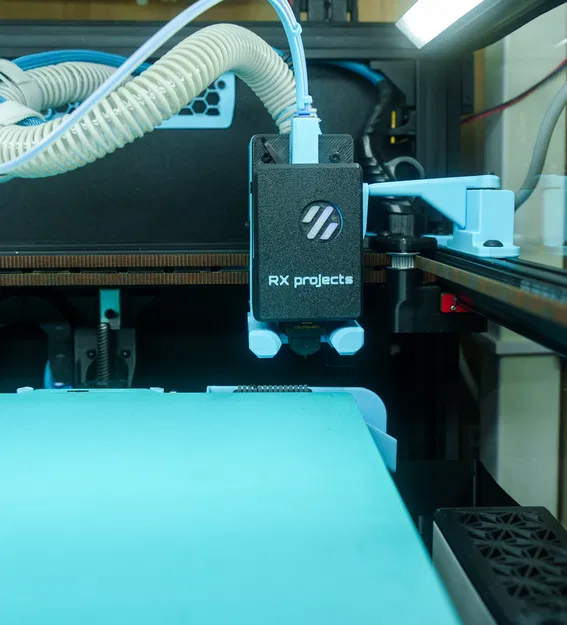

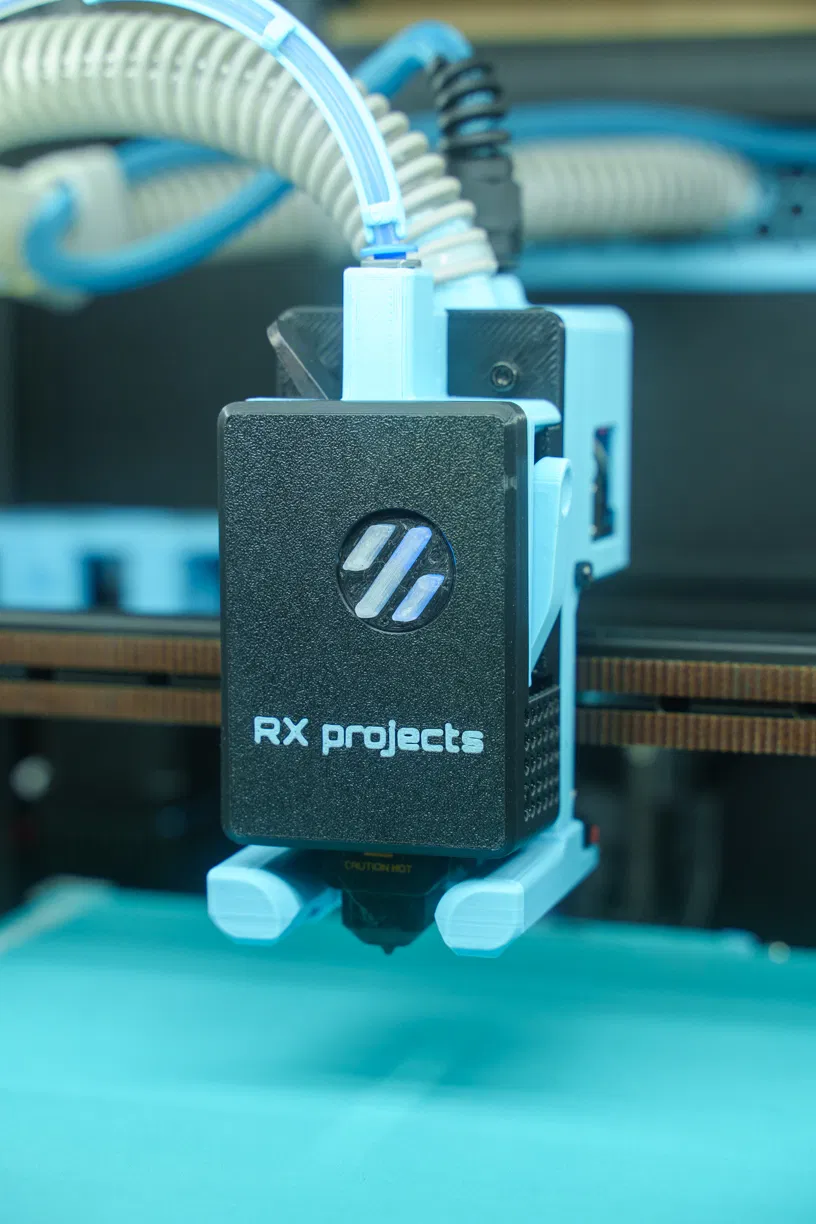

Nếu bạn đang muốn chất lượng in thuộc hàng “xịn sò” mà không tốn quá nhiều, thì DIY printhead kiểu A1-style và H2D này đúng là đổi cuộc chơi. — Thiết kế modular, hiệu quả, và có nhiều nâng cấp thông minh, so kè được cả bản “zin”.

✅ Vì sao nên build?

• Tương thích hotend bambu A1, H2D, P1P, P1S.

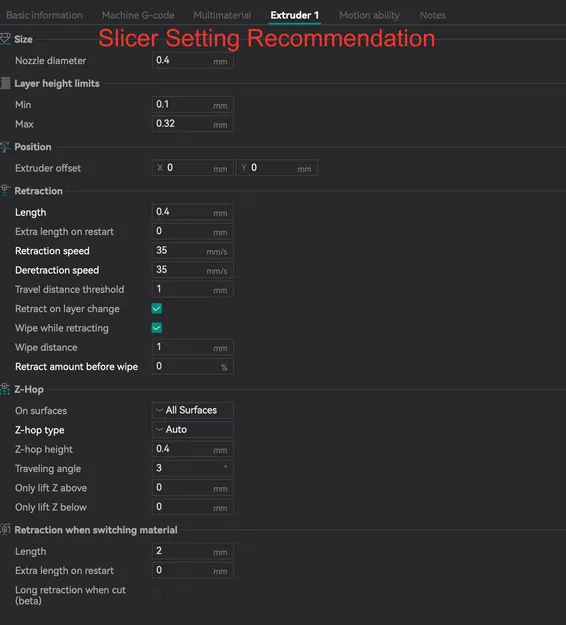

• Chất lượng in cực tốt — Tương thích đầy đủ với Bambu slicer profiles
• Thay nozzle nhanh — Quay lại in chỉ trong vài giây
• Thiết kế modular — Nâng cấp/thay thế từng phần dễ dàng
• Tích hợp filament sensor — Lắp bên trong, ổn định
• Auto nạp filament + nhả bằng 1 nút — Mượt, dễ dùng
• Toolhead nhẹ — Rất hợp input shaping và độ chính xác tốc độ cao
• Linh kiện dễ mua — Đồ clone có sẵn nhiều, giá mềm
• Chạy ổn định lâu dài — Kết cấu cơ khí chắc chắn, bền bỉ
• Ngoại hình gọn đẹp, nhìn chuyên nghiệp — Không phải kiểu DIY “bình thường”

Có gì mới

V2

✂ Filament cutter mới – tích hợp lưỡi cắt kiểu Bambu, cắt filament ổn định và chính xác.

⚖ Tối ưu độ dày thành – giảm trên hầu hết chi tiết, giúp toolhead nhẹ hơn và hợp input shaping hơn.

🎛 Dời vị trí filament sensor – chuyển lên phía trên để dễ thao tác, đồng thời giải phóng chỗ cho filament cutter.

🌈 Neopixel LED wire guide – thêm dẫn dây để đi dây gọn gàng, setup ngăn nắp hơn.

🔧 Tinh chỉnh carriage – cải thiện ducting và vài chỉnh sửa kết cấu nhỏ để tăng hiệu năng và độ bền tổng thể.

V2.1

🌬 Nâng cấp hệ thống duct – tối ưu hiệu quả làm mát và lắp đặt còn dễ hơn.

🧩 Cải tiến carriage – cập nhật thiết kế để tương thích Micro Probe tốt hơn.

Đây là một bước tiến hoá. 🔧💨
Bạn sẽ bất ngờ về hiệu năng của nó.
Printhead này yêu cầu làm mát CPAP

Sau khi lắp xong, đây là Rotation distance mới cho A1 gear [rotation_distance: 4.7123281892773 ]

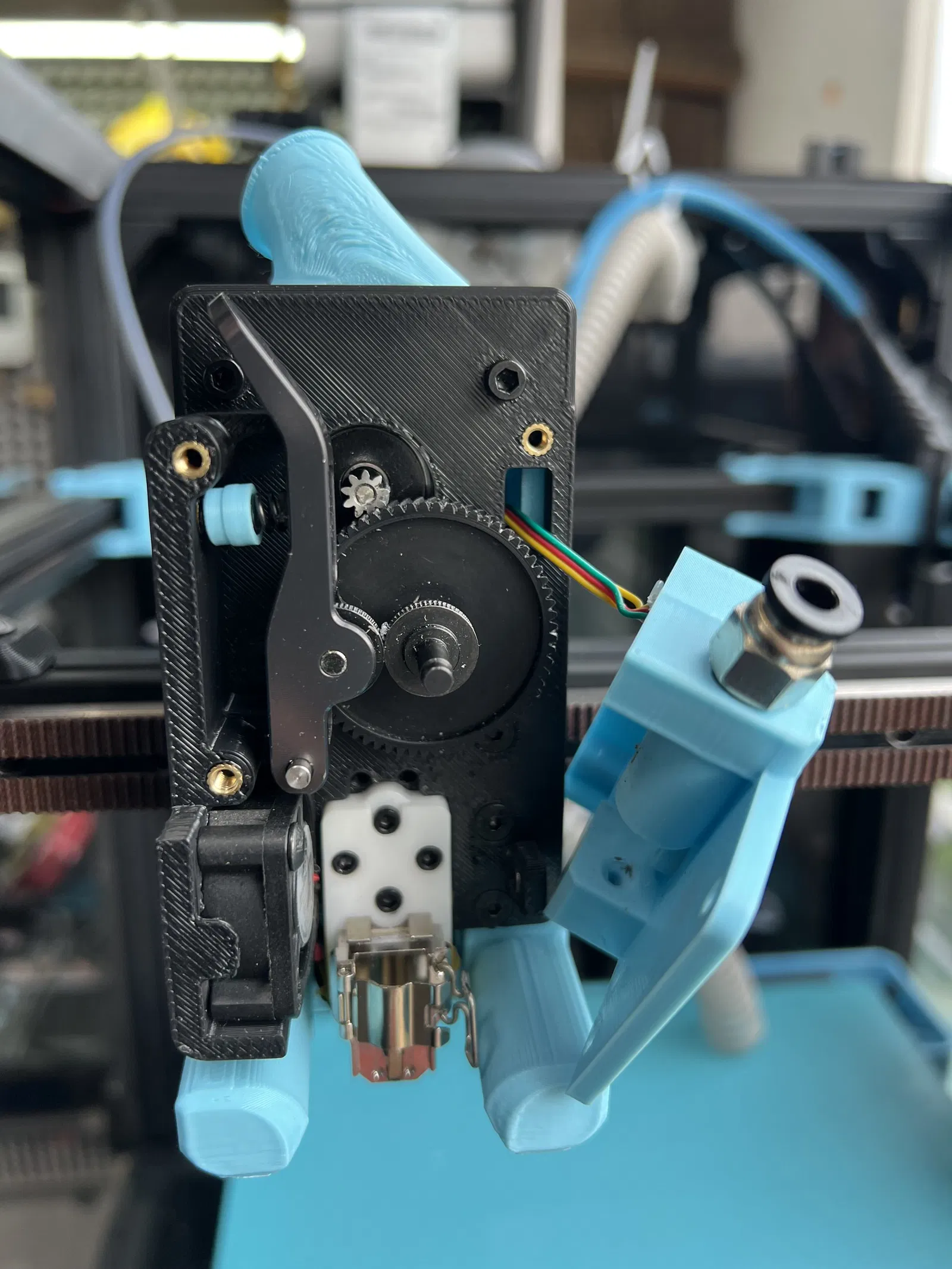

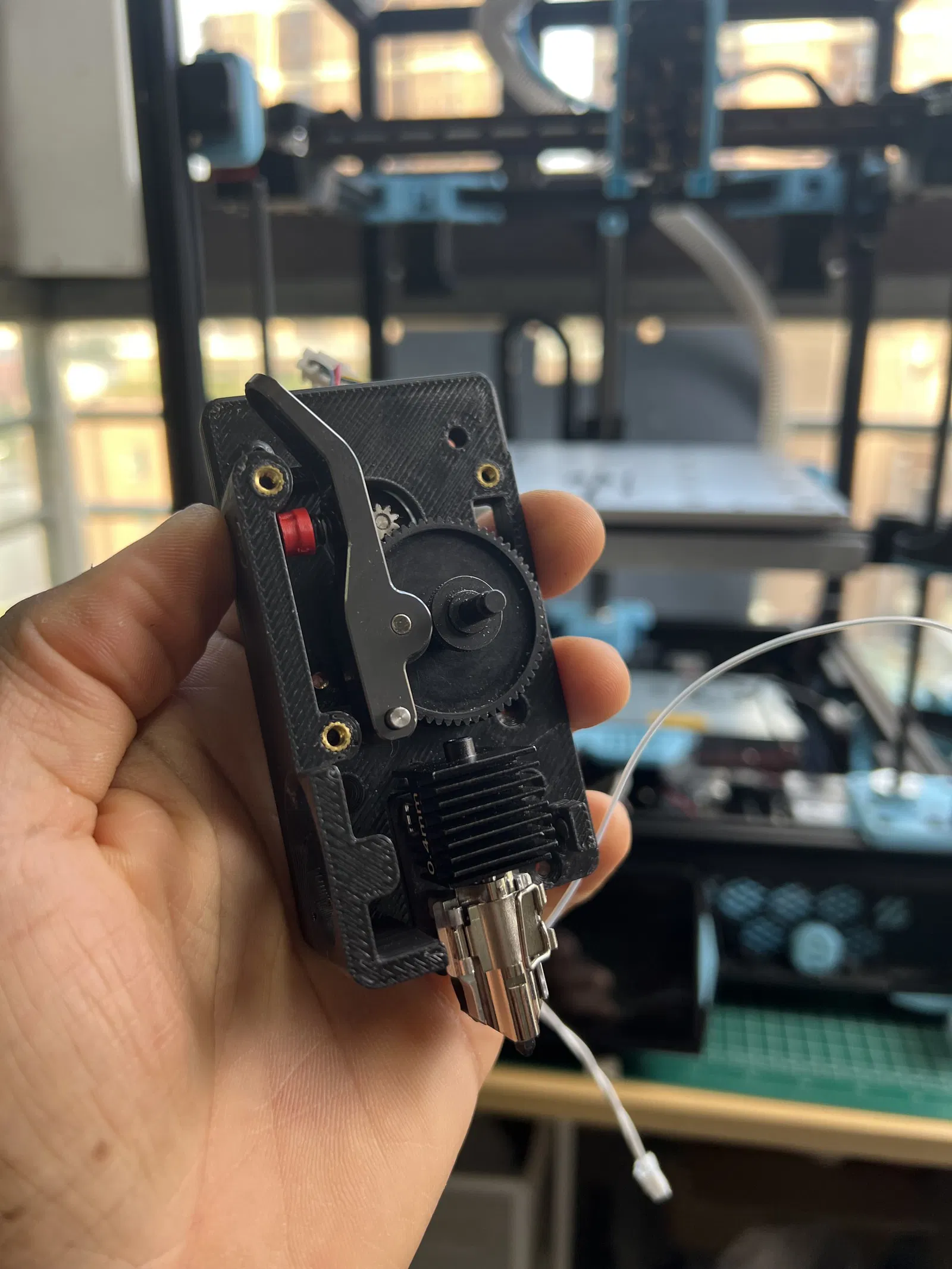

Mình chọn extruder A1 single-gear vì nó cho bề mặt in sạch hơn và ít để lại vết răng gear hơn so với thiết kế dual-gear. Ít răng ăn khớp hơn và đường đi filament đơn giản hơn sẽ giảm micro-slip, giảm backlash và giảm các artifact do rung/đẩy filament — đúng như PRINTING PERSPECTIVE đã thể hiện trong bài test. Thực tế (với RX toolhead của mình), gear extruder A1 gần như không thấy VFA trên mẫu in và “dịu” với filament dẻo hơn so với các lựa chọn dual-gear.

Mình có làm một video ở phiên bản khác cho A1 mini clone của mình. Nếu bạn cần hình dung cách nó hoạt động thì xem ở đây:

HERE

BOOM

Lưu ý: Tất cả link chỉ để tiện tham khảo. Bạn mua theo link cũng được, hoặc tự tìm nguồn mua khác cũng ok.

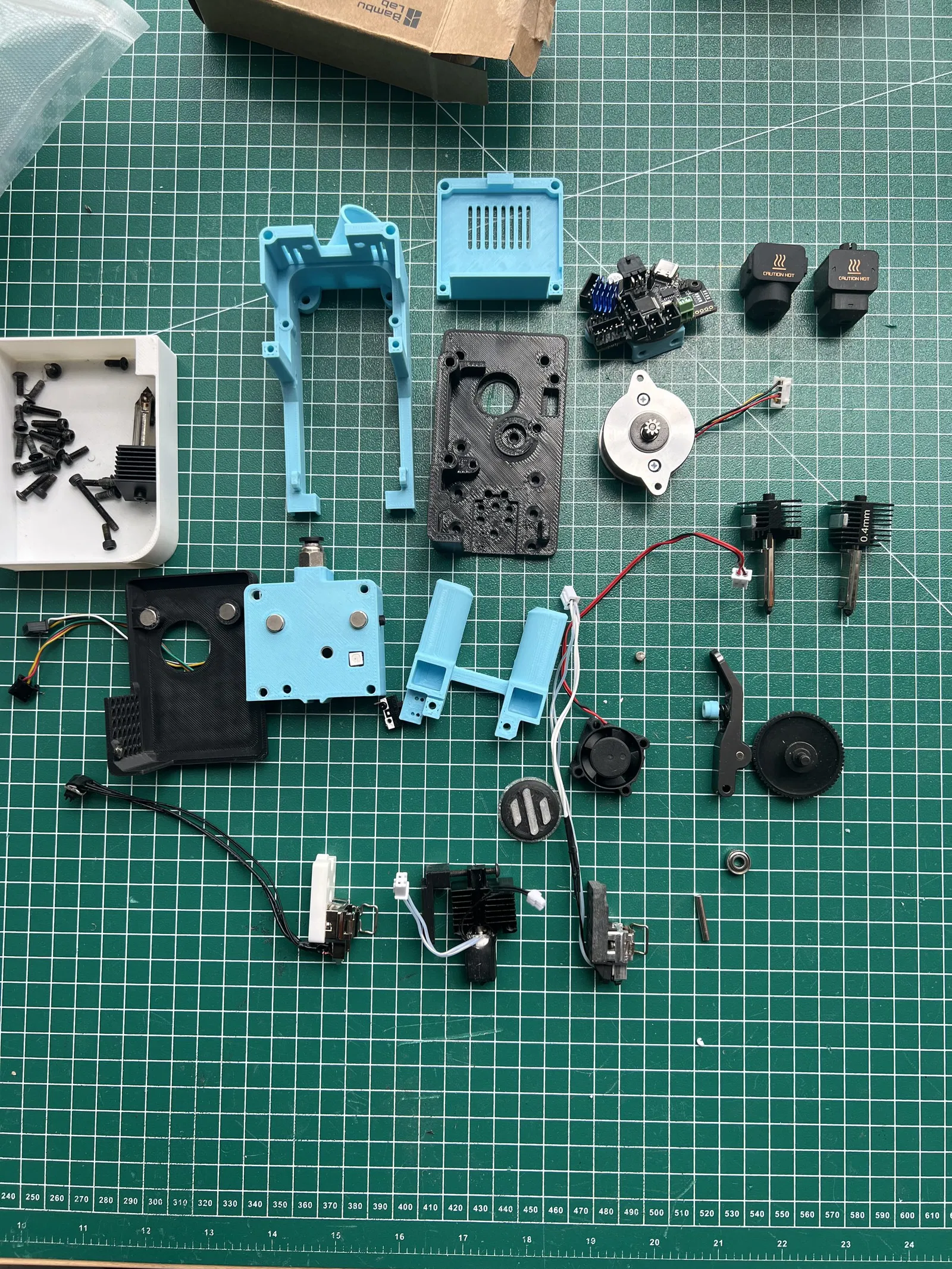

🛠 Danh sách linh kiện Printhead

Đây là danh sách các linh kiện mình chọn dùng cho bản build printhead, chia theo nhóm.
Link đính kèm để tham khảo (Amazon, Bambu Store, Alibaba, v.v.).

🔥 Hotend & Heating Components

H2D Heating Assembly – Amazon | Bambu Store

H2D High Flow Nozzle – Amazon

A1/A1 Mini Hotend – Amazon

A1 Hotend Heating Assembly – Amazon

X1/P1P Hotend – Amazon

X1-C Thermistor & Cartridge Heater – Amazon

⚙ Extruder & Drive Parts

A1 Original Extruder Gear – Amazon

A1 Extruder Gear (After-market) – Amazon

X1/P1 Extruder Motor (khác với stepper khác vì phần gear head bị xoắn) – Amazon

Extruder Ball Bearing MR104 – Amazon

Filament cutter Blade - Amazon | Bambu Store

🌀 Cooling & Fans

Hotend Cooling Fan 25×25×10mm – Amazon 1 | Amazon 2

🛠 Motion & Mechanics

Spring – Amazon

(💡 Mẹo: Lò xo cho filament cutter có thể dùng lò xo bút bi, miễn bạn chọn loại cứng nhất)

M3×20mm Dowel Pin – Amazon

6×2.5 Magnet – Amazon

🔩 Hardware & Fasteners

Metric Screws Kit – Amazon

M3*4*4.2 Heat Set Inserts – Amazon

🖲 Switches & Sensors

Micro Switch – Amazon

3.5 mm Ball Bearing – Amazon

💡 Mẹo: Nếu có sẵn, bạn cũng có thể tận dụng các viên bi 3.5 mm nằm trong một số loại 5 mm T-slot nuts.

BIQU MicroProbe – Amazon

🔌 Electronics & Boards

BIGTREETECH EBB36 CAN Bus – Amazon
